《试验方案改.docx》由会员分享，可在线阅读，更多相关《试验方案改.docx（15页珍藏版）》请在第壹文秘上搜索。

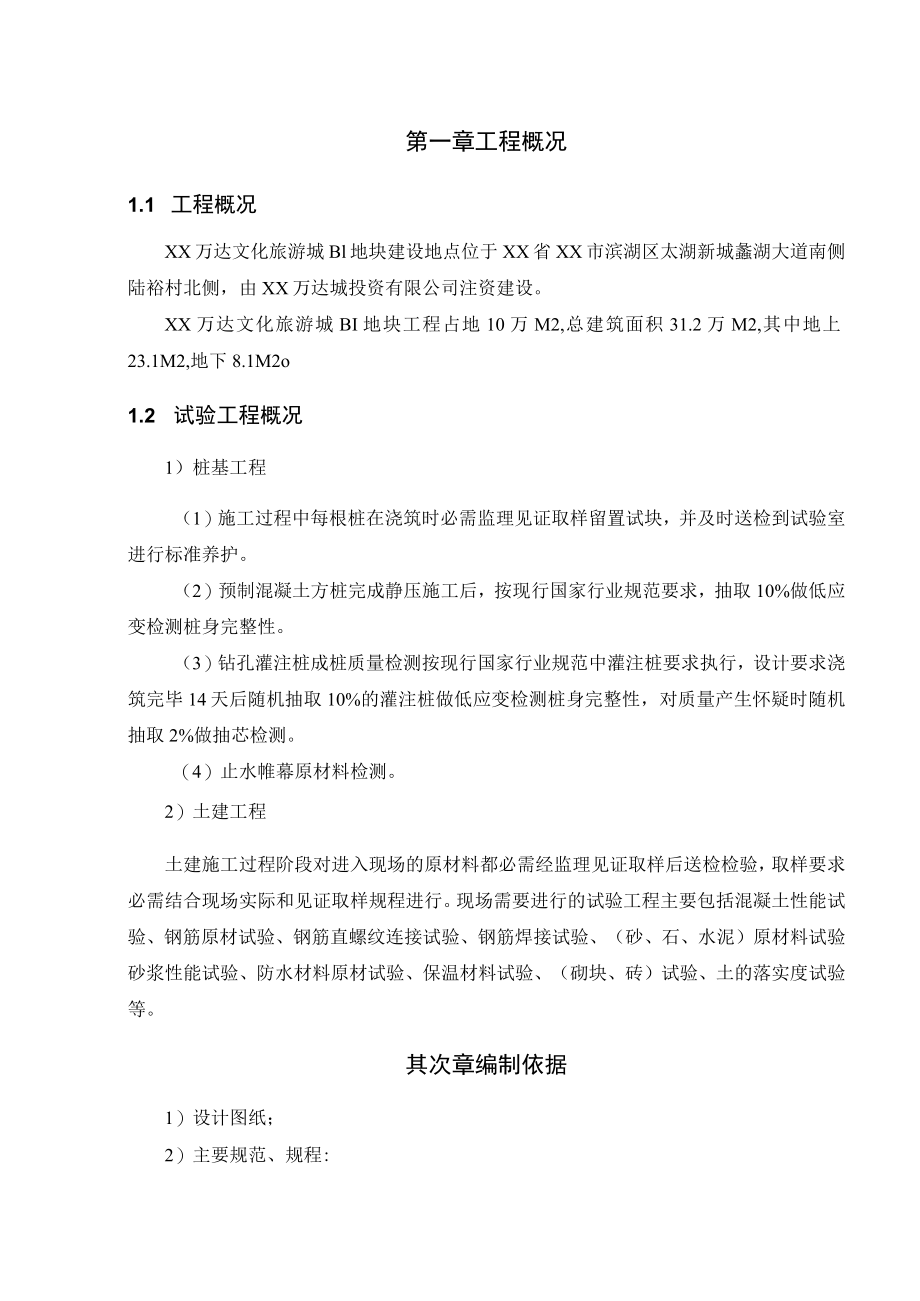

1、第一章工程概况1.1 工程概况XX万达文化旅游城Bl地块建设地点位于XX省XX市滨湖区太湖新城蠡湖大道南侧陆裕村北侧，由XX万达城投资有限公司注资建设。XX万达文化旅游城BI地块工程占地10万M2,总建筑面积31.2万M2,其中地上23.1M2,地下8.1M2o1.2 试验工程概况1）桩基工程（1）施工过程中每根桩在浇筑时必需监理见证取样留置试块，并及时送检到试验室进行标准养护。（2）预制混凝土方桩完成静压施工后，按现行国家行业规范要求，抽取10%做低应变检测桩身完整性。（3）钻孔灌注桩成桩质量检测按现行国家行业规范中灌注桩要求执行，设计要求浇筑完毕14天后随机抽取10%的灌注桩做低应变检测桩
2、身完整性，对质量产生怀疑时随机抽取2%做抽芯检测。（4）止水帷幕原材料检测。2）土建工程土建施工过程阶段对进入现场的原材料都必需经监理见证取样后送检检验，取样要求必需结合现场实际和见证取样规程进行。现场需要进行的试验工程主要包括混凝土性能试验、钢筋原材试验、钢筋直螺纹连接试验、钢筋焊接试验、（砂、石、水泥）原材料试验砂浆性能试验、防水材料原材试验、保温材料试验、（砌块、砖）试验、土的落实度试验等。其次章编制依据1）设计图纸；2）主要规范、规程:编号规范名称标准号1建筑基桩检测技术规范JGJ10620032建筑桩基技术规范JGJ94-20083锚杆喷射混凝土支护技术规范GB50086-20014

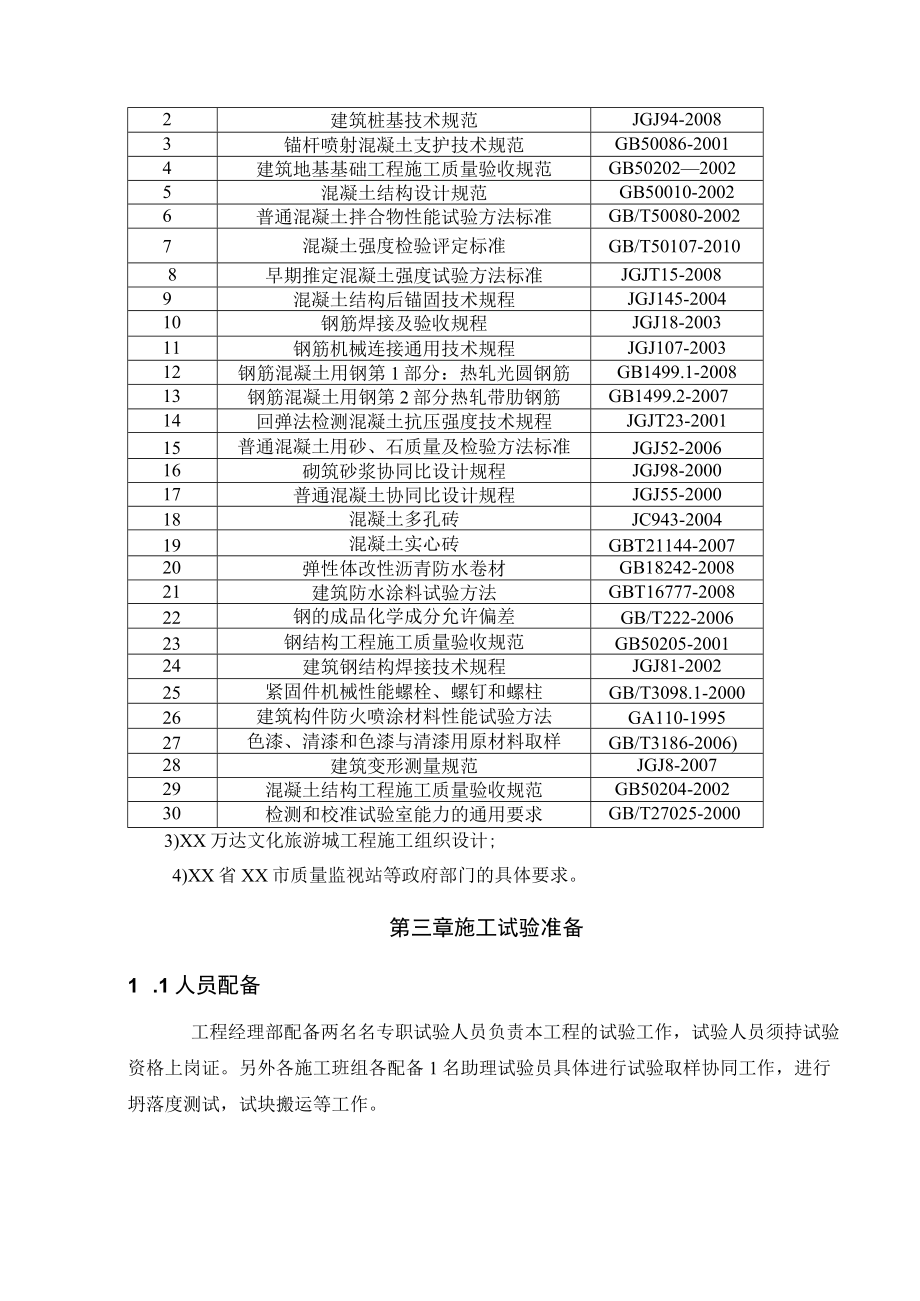

3、建筑地基基础工程施工质量验收规范GB5020220025混凝土结构设计规范GB50010-20026普通混凝土拌合物性能试验方法标准GB/T50080-20027混凝土强度检验评定标准GB/T50107-20108早期推定混凝土强度试验方法标准JGJT15-20089混凝土结构后锚固技术规程JGJ145-200410钢筋焊接及验收规程JGJ18-200311钢筋机械连接通用技术规程JGJ107-200312钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1-200813钢筋混凝土用钢第2部分热轧带肋钢筋GB1499.2-200714回弹法检测混凝土抗压强度技术规程JGJT23-200115普
4、通混凝土用砂、石质量及检验方法标准JGJ52-200616砌筑砂浆协同比设计规程JGJ98-200017普通混凝土协同比设计规程JGJ55-200018混凝土多孔砖JC943-200419混凝土实心砖GBT21144-200720弹性体改性沥青防水卷材GB18242-200821建筑防水涂料试验方法GBT16777-200822钢的成品化学成分允许偏差GB/T222-200623钢结构工程施工质量验收规范GB50205-200124建筑钢结构焊接技术规程JGJ81-200225紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1-200026建筑构件防火喷涂材料性能试验方法GA110-19952
5、7色漆、清漆和色漆与清漆用原材料取样GB/T3186-2006)28建筑变形测量规范JGJ8-200729混凝土结构工程施工质量验收规范GB50204-200230检测和校准试验室能力的通用要求GB/T27025-20003)XX万达文化旅游城工程施工组织设计;4)XX省XX市质量监视站等政府部门的具体要求。第三章施工试验准备1 .1人员配备工程经理部配备两名名专职试验人员负责本工程的试验工作，试验人员须持试验资格上岗证。另外各施工班组各配备1名助理试验员具体进行试验取样协同工作，进行坍落度测试，试块搬运等工作。3 .2试验部门工作职责1）在工程技术负责人的领导下，贯彻执行上级相关文件。2）制
6、定本工程的试验检验方案。3）按试验计划进行各项原材料试验和施工试验的取样工作。4）根据工程部或物资部的试验委托单，按规范要求做好各类试件的采集、制作、保管、养护、送试等工作。5）工序过程中（如混凝土浇注、钢筋机械连接等），及时、完整填写试验委托单的各项内容（如数量、规格、日期、使用部位等），向试验部办理施工试验委托手续。试验委托单应填写一式两份，资料室和试验室各存一份。6）负责向常规或见证试验室办理试验委托及领取各类试验报告单的工作。负责检查试验室返回的试验报告，填写工程是否齐全，报告结论是否正确等。3） 3试验设施在现场设置两间试验室，分标准养护室、操作间及办公室。试验室内主要试验设备见下表
7、：序号设备名称数量规格型号用途管理1振动台1台101000碎砂浆试块等定期保养和自校2干湿度计2个定期保养和自校3大气测温仪2个测大气温度定期保养和自校4大体积测温仪2个大体积测温定期保养和自校5入模温度测试仪3个碎入模温度定期保养和自校6砂试模30套150150X150混凝土取样定期保养和自校7碎试模50套100100100混凝土取样定期保养和自校8抗渗碎试模10套175185X150碎抗渗试验取样定期保养和自校9砂浆试模30套70.7X70.7X70.7砂浆取样定期保养和自校11碎坍落度筒5套测碎坍落度定期保养和自校12钢板尺5个300mm定期保养和自校13电子天平（带祛码）1套2000g
8、土工砂石等试验定期保养和自校14台秤1个IOKg碎砂石试验定期保养和自校15温度计5个0-300oC定期保养和自校16普通温度计10-100C定期保养和自校17试块架8个放置试块定期保养和自校18回弹仪2个定期保养和自校第四章现场试验员工作程序1）混凝土抽样试验程序混凝土浇灌申请一商品佐进现场一收取协同比、核对强度等级每一车坍落度测试一随机取样一试块制作一填写记录一登记台帐、拆模、编号、养护、填写委托单一送样委托一回收报告单一交资料员归档2）钢筋原材抽样试验程序进场材料联系单一钢筋进入现场一随机取样编号一登记台帐、填写委托单送样委托一回收报告单一交资料员归档3）钢筋连接抽样试验程序技术交底一工
9、艺检验一现场钢筋连接施工一结构上取样编号一登记台帐、填写委托单送样委托回收报告单交资料员归档4） 土工试验程序技术交底一现场取土样一委托送实试验一回收报告一现场回填施工一多层取样一含水率密度试验一填写记录一填写报告单一送试验室审核盖章一取回报告单一交资料员归档5）水泥、砂的试验程序进场材料联系单一原材料进入现场一按规定取样一编号登记台帐一填写委托单一送样委托一回收报告单一交资料员存档6）协同比申请程序取回原材料试验报告单一填写协同比申请单一现场取试配的原材料一送试验室做试配一取回协同比通知单一理论配比换算成施工配比并指导施工一交资料员存档7）高强螺栓试验程序进场材料计划表一原材料进入现场一按规
10、定取样一编号登记台帐一填写委托单一送样委托一回收报告单一交资料员存档8）建筑用钢板及型钢试验程序进场材料计划表一原材料进入现场一烧割法（或冷剪法）取样一编号登记台帐一填写委托单一送样委托回收报告单交资料员存档9）电线、电缆检测程序进场材料计划表一原材料进入现场一按规定取样一编号登记台帐一填写委托单一送样委托一回收报告单一交资料员存档10）建筑给、排水用塑料管材和管件及阀门试验方法进场材料计划表一原材料进入现场一按规定取样一编号登记台帐一填写委托单一送样委托一回收报告单一交资料员存档11）空调系统检测申请检测委托单一提供相应图纸及其他基本状况的说明一监理旁站见证一进行检测一回收检测报告一交资料员
11、存档。第五章主要试验工程取样要求5.1原材料取样D碎取样和试件制作（1）用于检查结构构件碎强度的试件，应在碎浇筑地点随机取样制作。每拌制100盘且不超过IOOm3的同配比混凝土，取样不得少于一次；每工作班拌制的同一协同比的混凝土不足100盘时取样不的少于一次；当一次连续浇筑超过IoOOm3时，同一配比混凝土每200m3混凝土取样不得少于一次；每一楼层、同一配比的混凝土取样不得少于一次；每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。同一混凝土强度等级、抗渗等级，同一协同比，生产工艺基本一致，连续浇筑量每S500m3留置一组抗渗试件（一组为6个抗渗试件），留置抗渗
12、试件的同时需留置抗压强度试件并应取自同一混凝土拌合物中。（2）碎试件成型前应检查试验模尺寸并符合标准要求，试模内表面应涂一薄层矿物油或不与碎发生反应的脱模剂。根据碎拌和物的稠度确定试件的成型方法，坍落度不大于70mm的碎宜用振动振实，大于70mm的宜用插捣人工捣实。碎拌和物成型前至少用铁锹再来回拌合三次。（3）用人工插捣制作试件时，采用直径16mm长600mm、端部呈半球形的捣棒。拌和物应分两层装入模内，每层的厚度大致相等。插捣应达到试模底部，插捣上层时，捣棒应贯穿上层后插入下层20-30mm,插捣时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试模内壁插拔数次。（4）每层插捣次数按在10000mm
13、2截面积内不得少于12次，插捣后应用橡皮捶轻轻敲打试模四周，直至插捣棒留下的空洞消失为止。刮除试模上口多余的碎，待碎邻近初凝时用抹刀抹平。（5）试件成型后应当即覆盖表面。采用标准养护的试件，应在温度为205的环境下静置一昼夜到二昼夜，然后编号拆模。拆模后当即放入温度为202,相对湿度95%以上的标准养护室中养护。（6）同条件养护试件与现场碎养护条件一致。在每层设同条件试件养护钢筋笼，靠墙放置，并在笼子上加锁设标签。（7）结构实体检验用同条件养护试件所对应的结构部位应有监理（建设）、施工等各方共同选定。同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不
14、应少于3组，在达到等效养护龄期时进行强度试验。等效养护龄期可取日平均温度逐日累计达到60（C.d时所对应的龄期，0C及以下的龄期不计入；2）钢筋原材取样（1）钢筋以同一厂别，同一规格，同一炉罐号，同一交货状态，同一进场时间，每60t为一批，不足60t时，也按一批，热扎带肋和圆钢取样应随机抽取两根钢筋，分别抽取两根抗拉两根抗弯试件。不同炉罐号的钢筋可以组成混合批进行取样。由同一冶炼和浇铸方法、不多于六个炉罐号，每个炉罐号不大于30t,各炉罐号含碳量之差不大于0.02%,含锦量之差不大于0.15席的可组成混合批，混合批按同一规格、同一交货状态、同一进场时间每60t取一组试件，否则应增加复试组数。（2）试件切取时，应将钢筋的任一端头截去50Omin后，再切取试件。（3）钢筋原材取样时机械性能不正常，焊接性能不良，或加工过程中发生脆断，应做化学分析。（4）钢筋截取长度见下表：钢筋种类钢筋直径拉伸试件长度弯曲试件长度备注盘条及热扎光圆12mm280mm200mm20mm500mm热扎带肋钢筋18un500un350mm25mm500mm32mm500mm
