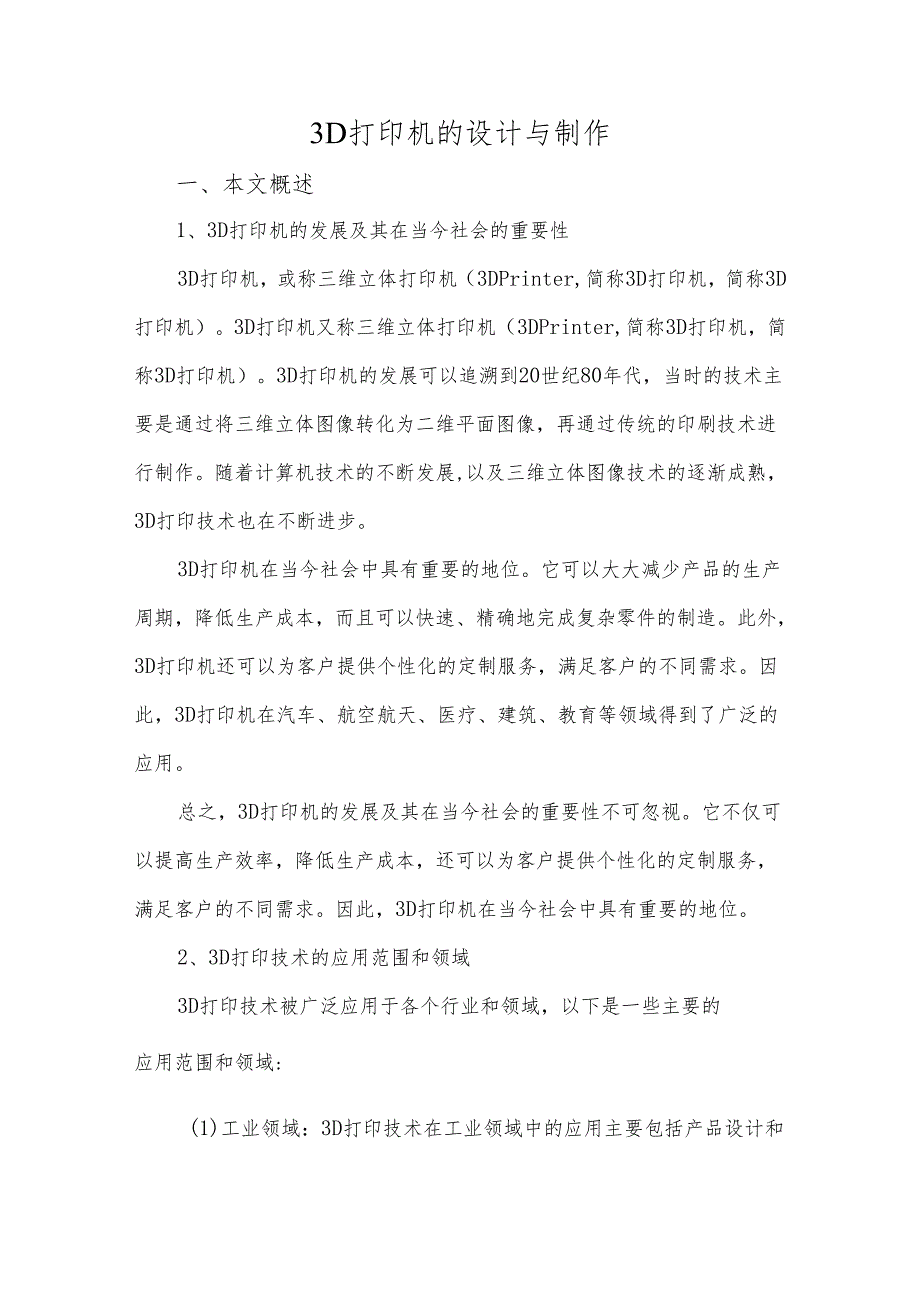

1、3D打印机的设计与制作一、本文概述1、3D打印机的发展及其在当今社会的重要性3D打印机,或称三维立体打印机(3DPrinter,简称3D打印机,简称3D打印机)。3D打印机又称三维立体打印机(3DPrinter,简称3D打印机,简称3D打印机)。3D打印机的发展可以追溯到20世纪80年代,当时的技术主要是通过将三维立体图像转化为二维平面图像,再通过传统的印刷技术进行制作。随着计算机技术的不断发展,以及三维立体图像技术的逐渐成熟,3D打印技术也在不断进步。3D打印机在当今社会中具有重要的地位。它可以大大减少产品的生产周期,降低生产成本,而且可以快速、精确地完成复杂零件的制造。此外,3D打印机还可

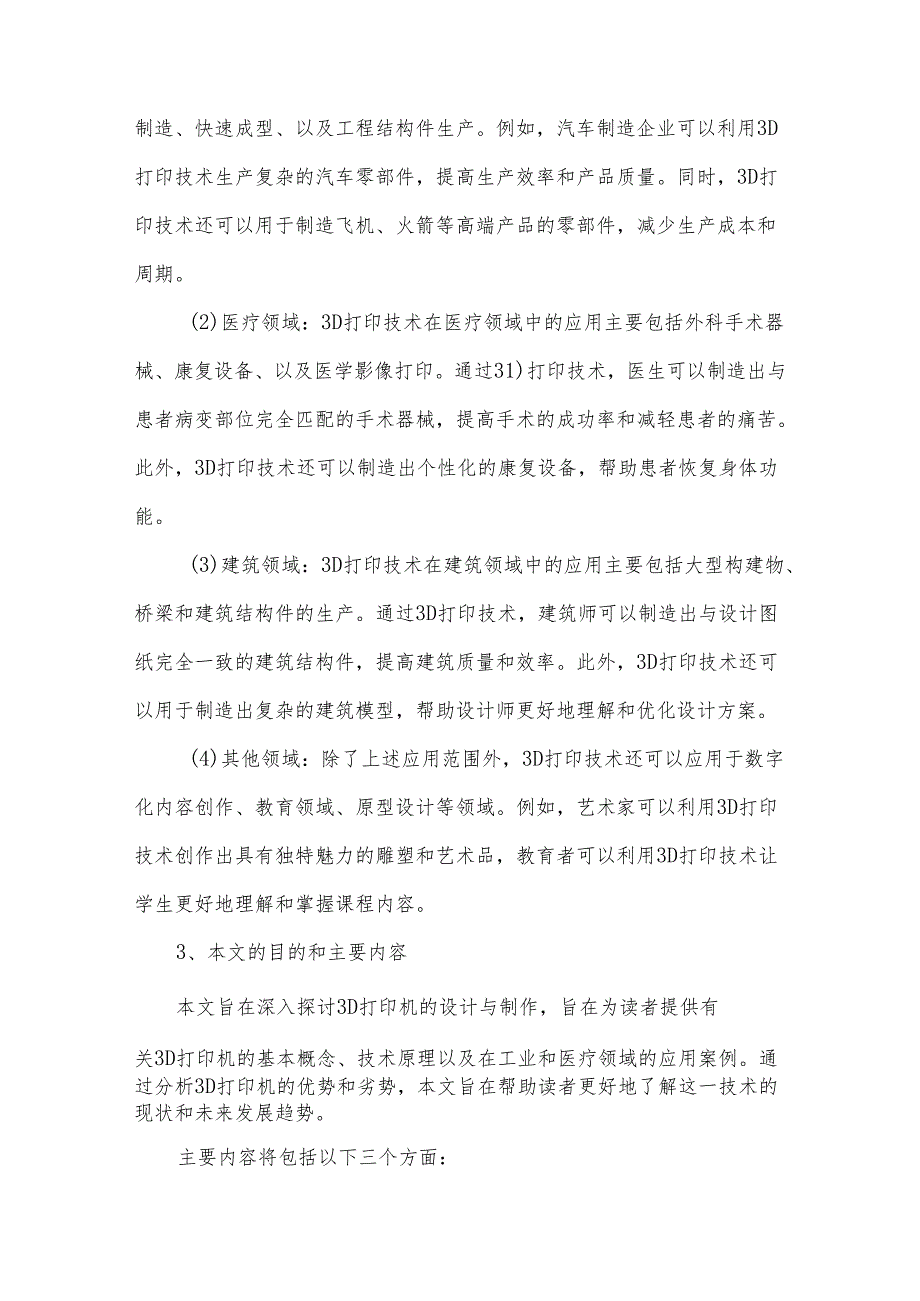

2、以为客户提供个性化的定制服务,满足客户的不同需求。因此,3D打印机在汽车、航空航天、医疗、建筑、教育等领域得到了广泛的应用。总之,3D打印机的发展及其在当今社会的重要性不可忽视。它不仅可以提高生产效率,降低生产成本,还可以为客户提供个性化的定制服务,满足客户的不同需求。因此,3D打印机在当今社会中具有重要的地位。2、3D打印技术的应用范围和领域3D打印技术被广泛应用于各个行业和领域,以下是一些主要的应用范围和领域:(1)工业领域:3D打印技术在工业领域中的应用主要包括产品设计和制造、快速成型、以及工程结构件生产。例如,汽车制造企业可以利用3D打印技术生产复杂的汽车零部件,提高生产效率和产品质量
3、。同时,3D打印技术还可以用于制造飞机、火箭等高端产品的零部件,减少生产成本和周期。(2)医疗领域:3D打印技术在医疗领域中的应用主要包括外科手术器械、康复设备、以及医学影像打印。通过31)打印技术,医生可以制造出与患者病变部位完全匹配的手术器械,提高手术的成功率和减轻患者的痛苦。此外,3D打印技术还可以制造出个性化的康复设备,帮助患者恢复身体功能。(3)建筑领域:3D打印技术在建筑领域中的应用主要包括大型构建物、桥梁和建筑结构件的生产。通过3D打印技术,建筑师可以制造出与设计图纸完全一致的建筑结构件,提高建筑质量和效率。此外,3D打印技术还可以用于制造出复杂的建筑模型,帮助设计师更好地理解和

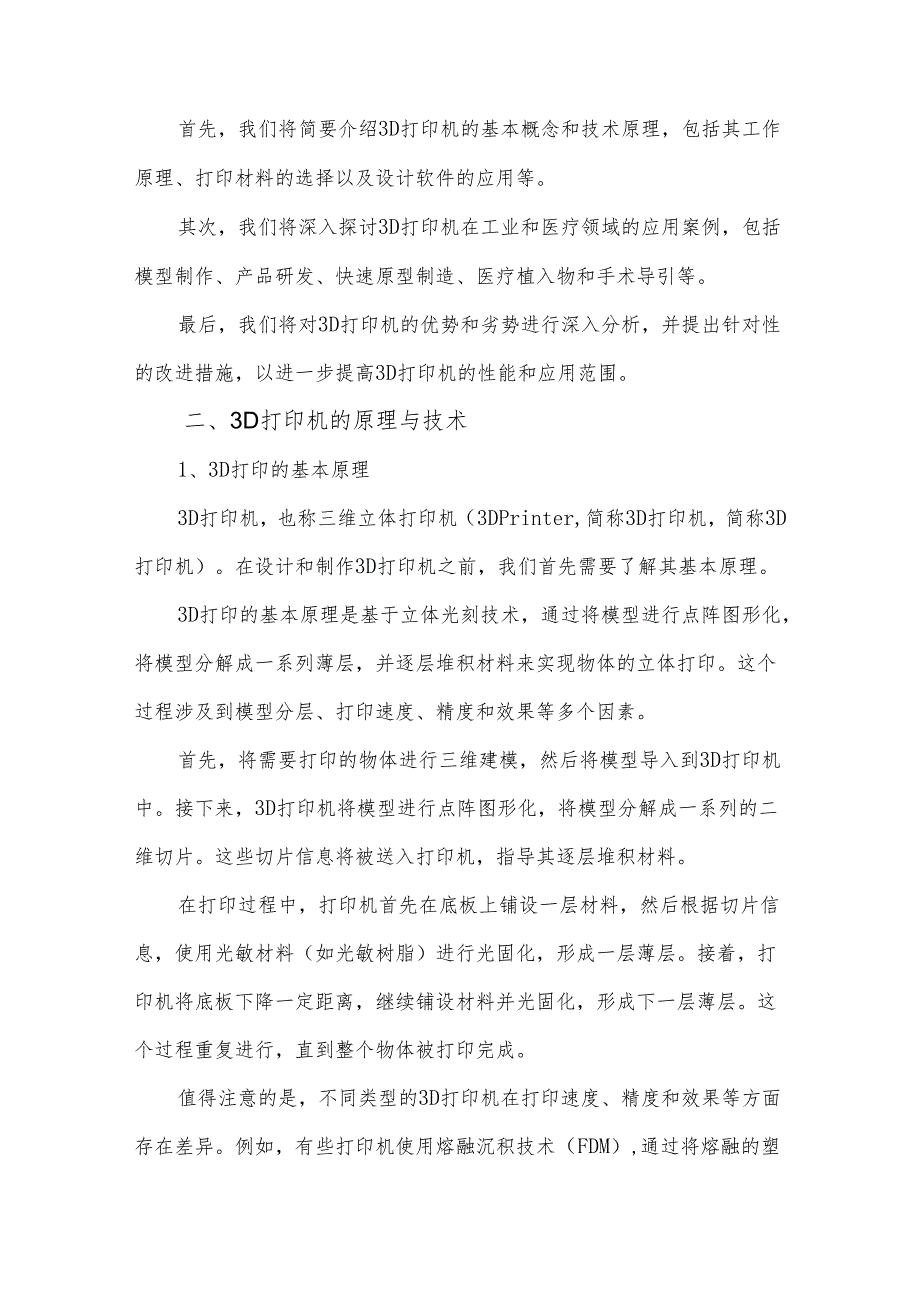

4、优化设计方案。(4)其他领域:除了上述应用范围外,3D打印技术还可以应用于数字化内容创作、教育领域、原型设计等领域。例如,艺术家可以利用3D打印技术创作出具有独特魅力的雕塑和艺术品,教育者可以利用3D打印技术让学生更好地理解和掌握课程内容。3、本文的目的和主要内容本文旨在深入探讨3D打印机的设计与制作,旨在为读者提供有关3D打印机的基本概念、技术原理以及在工业和医疗领域的应用案例。通过分析3D打印机的优势和劣势,本文旨在帮助读者更好地了解这一技术的现状和未来发展趋势。主要内容将包括以下三个方面:首先,我们将简要介绍3D打印机的基本概念和技术原理,包括其工作原理、打印材料的选择以及设计软件的应用
5、等。其次,我们将深入探讨3D打印机在工业和医疗领域的应用案例,包括模型制作、产品研发、快速原型制造、医疗植入物和手术导引等。最后,我们将对3D打印机的优势和劣势进行深入分析,并提出针对性的改进措施,以进一步提高3D打印机的性能和应用范围。二、3D打印机的原理与技术1、3D打印的基本原理3D打印机,也称三维立体打印机(3DPrinter,简称3D打印机,简称3D打印机)。在设计和制作3D打印机之前,我们首先需要了解其基本原理。3D打印的基本原理是基于立体光刻技术,通过将模型进行点阵图形化,将模型分解成一系列薄层,并逐层堆积材料来实现物体的立体打印。这个过程涉及到模型分层、打印速度、精度和效果等多
6、个因素。首先,将需要打印的物体进行三维建模,然后将模型导入到3D打印机中。接下来,3D打印机将模型进行点阵图形化,将模型分解成一系列的二维切片。这些切片信息将被送入打印机,指导其逐层堆积材料。在打印过程中,打印机首先在底板上铺设一层材料,然后根据切片信息,使用光敏材料(如光敏树脂)进行光固化,形成一层薄层。接着,打印机将底板下降一定距离,继续铺设材料并光固化,形成下一层薄层。这个过程重复进行,直到整个物体被打印完成。值得注意的是,不同类型的3D打印机在打印速度、精度和效果等方面存在差异。例如,有些打印机使用熔融沉积技术(FDM),通过将熔融的塑料丝逐层挤出并冷却凝固来实现物体打印;而有些打印机
7、则使用光固化技术(S1.A),通过在液态光敏树脂中扫描激光束,使树脂固化形成物体。这些不同技术的打印机在应用场景和打印材料方面也存在差异。2、3D打印的主要技术及其优缺点3D打印技术已经成为了现代制造业的重要组成部分,它改变了传统制造方式,实现了从传统制造到数字化制造的转变。目前,有多种3D打印技术,其中比较常用的包括:熔融沉积制造(FDM)、光固化立体造型(S1.A),选择性激光烧结(S1.S)以及金属粉末烧结技术等。下面将对这几种技术进行详细介绍和优缺点分析。a. FDM技术FDM(FusedDepositionModeling)技术是一种将丝状材料加热融化后,通过喷头按照预定路径挤出,逐
8、层堆积成三维实体的制造技术。FDM技术具有以下优点:1、设备成本低,易于普及和推广;2、操作简单,易于维护;3、打印材料种类多,适用范围广泛;4、打印过程中无毒无害,安全可靠。然而,FDM技术也存在以下缺点:1、打印精度相对较低,层厚较大;2、打印速度较慢,生产效率不高;3、打印过程中易受到环境温度和湿度的影响,导致精度下降。b. S1.A技术S1.A(StereOIithograPhy)技术是一种利用激光束照射光敏树脂,使其逐层凝固成三维实体的制造技术。S1.A技术具有以下优点:1、打印精度高,层厚薄,细节表现能力强;2、打印速度较快,生产效率高;3、适用范围较广,能够打印复杂结构和多材料组
9、合的物体。然而,S1.A技术也存在以下缺点:1、设备成本较高,普及度不如FDM技术;2、打印过程中需要使用光敏树脂,材料成本较高;3、打印物体表面可能存在细微裂纹,需要后处理。c. S1.S技术S1.S(Selective1.aserSintering)技术是一种利用激光束将粉末状材料逐层熔化,然后固化的制造技术。S1.S技术具有以下优点:1、能够打印复杂结构和多材料组合的物体;2、适用范围较广,能够使用多种材料;3、打印过程中产生的废弃物较少,环保性能较好。然而,S1.S技术也存在以下缺点:1、设备成本较高,普及度不如FDM和S1.A技术;2、打印速度较慢,生产效率较低;3、打印过程中需要严
10、格控制温度和湿度,影响精度。d.金属粉末烧结技术金属粉末烧结技术是一种将金属粉末加热至熔点以下,然后通过逐层堆积成三维实体的制造技术。该技术具有以下优点:1、能够制造出高强度、高精度的金属零件;2、适用范围广泛,可用于制造各种金属零件;3、制造过程中产生的废弃物较少,环保性能较好。然而,金属粉末烧结技术也存在以下缺点:1、设备成本较高,普及度不如FDM和S1.A技术;2、打印速度较慢,生产效率较低;3、打印过程中需要严格控制温度和湿度,影响精度。综上所述,不同的3D打印技术具有各自的优缺点,选择合适的打印技术需要根据具体的应用场景和需求进行综合考虑。3、3D打印的材料选择与限制3D打印技术的材
11、料选择是关键的一环,不同的材料具有不同的性质和适用性,对于打印机的设计和应用都有重要影响。在3D打印中,常见的材料包括金属、陶瓷、塑料等,每种材料都有其独特的特点和限制。首先,金属材料的3D打印通常采用粉末或线材作为原料,常见的金属材料包括铝、铜、不锈钢、钛等。粉末激光熔化技术是金属31)打印的主要方法,可以制造出具有高强度和精度的金属零件。然而,金属材料的3D打印成本较高,需要昂贵的设备和高质量的原料,且制造过程中易产生氧化、气孔等缺陷。其次,陶瓷材料的3D打印通常采用粉末或浆料作为原料,常见的陶瓷材料包括氧化铝、氮化硅、玻璃等。陶瓷材料的3D打印可以制造出高强度、高耐热的复杂结构,广泛应用
12、于汽车、航空航天等领域。然而,陶瓷材料的3D打印工艺复杂,需要高温、高压等苛刻条件,且制造过程中易产生开裂、变形等缺陷。此外,塑料材料的3D打印是最为常见的一种技术,采用塑料丝或粉末作为原料,常见的塑料材料包括ABS、P1.A、PE等。塑料材料的3D打印可以制造出各种形状的零件,具有成本低、效率高等优点。然而,塑料材料的强度和耐热性较低,适用于一些简单的应用场景。在选择3D打印材料时,需要综合考虑材料的性质、成本、环保等因素,根据具体需求选择最合适的材料。不同的材料具有不同的适用范围和限制,需要根据具体的应用场景进行评估和选择。例如,对于一些高强度、高耐热的复杂结构,陶瓷材料可能是最佳选择;而
13、对于一些简单的应用场景,塑料材料则可能是更经济、更实用的选择。总的来说,3D打印的材料选择和限制是复杂的问题,需要根据具体的应用需求进行评估和选择。随着技术的不断进步和创新,相信未来会有更多的新型材料出现,为3D打印技术的发展提供更多的可能性。三、3D打印机的设计流程1、设计原则与注意事项在设计3D打印机的过程中,我们需要考虑以下原则和注意事项:首先,可靠性是最重要的原则之一。为了确保打印的准确性,打印机应该具有高可靠性和稳定性。这包括选用高品质的零部件、采用简单而有效的机械结构,以及优化电气系统和控制系统。其次,易用性也是设计的关键原则。3D打印机的设计应该使其易于操作和理解,包括简单的装配
14、过程、直观的界面设计、易于更换的零部件等。同时,我们还应注意设计的灵活性和可扩展性。随着技术的发展和进步,3D打印机的设计应能够支持多种材料和打印技术的扩展。这包括支持不同类型和尺寸的打印材料、添加新的打印头和喷嘴等。此外,安全性也是我们必须考虑的问题。在设计过程中,我们应该确保打印机在操作过程中是安全的,例如使用安全外壳、安装紧急停止按钮、避免开放式电源线等。最后,我们还应关注3D打印机的可持续性和环境友好性。设计应该尽量减少零部件的数量和复杂性,降低能源消耗,并尽可能地减少废弃物的产生。总之,在设计3D打印机时,我们应该遵循可靠性、易用性、灵活性、安全性、可持续性和环境友好性的原则,以确保
15、打印机的性能和质量,并为用户提供最佳的体验。2、从CAD模型到ST1.文件的过程在设计3D打印机的过程中,将CAD模型转换为ST1.文件是非常重要的一步。ST1.文件是一种标准的立体光刻文件格式,它可以被大多数3D打印机所识别。下面将详细介绍从CAD模型到ST1.文件的过程。首先,使用CAD软件创建3D打印机的零部件模型。在设计过程中,需要考虑到零部件的几何形状、尺寸、材料以及加工要求等因素。在CAD软件中,可以创建各种基础图形,如立方体、圆柱体、圆锥体、球体等,还可以通过布尔运算、曲线插值、曲面构造等方法,将这些基础图形组合成复杂的零部件模型。在完成零部件的设计后,需要进行尺寸标注和公差设定
16、。尺寸标注是指在CAD模型中标注各个零部件的尺寸,以便在后续的制造过程中进行控制。公差设定是指在尺寸标注的基础上,根据加工要求设定零部件的公差范围,以确保制造出的零部件符合设计要求。接下来,需要进行材质设置。在CAD软件中,可以为零部件设置不同的材质,如金属、塑料、陶瓷等。不同的材质在3D打印过程中会有不同的打印效果和处理方式,因此,选择合适的材质对于打印机的性能和外观都有重要的影响。完成以上步骤后,将CAD模型导出为ST1.文件格式。ST1.文件格式是一种二进制文件格式,它描述了三维物体的表面几何形状,其中每个点都被表示为一个浮点数。在导出ST1.文件时,需要选择合适的精度参数,以确保打印出的零部件符合设计要求。最后,将生成的ST
