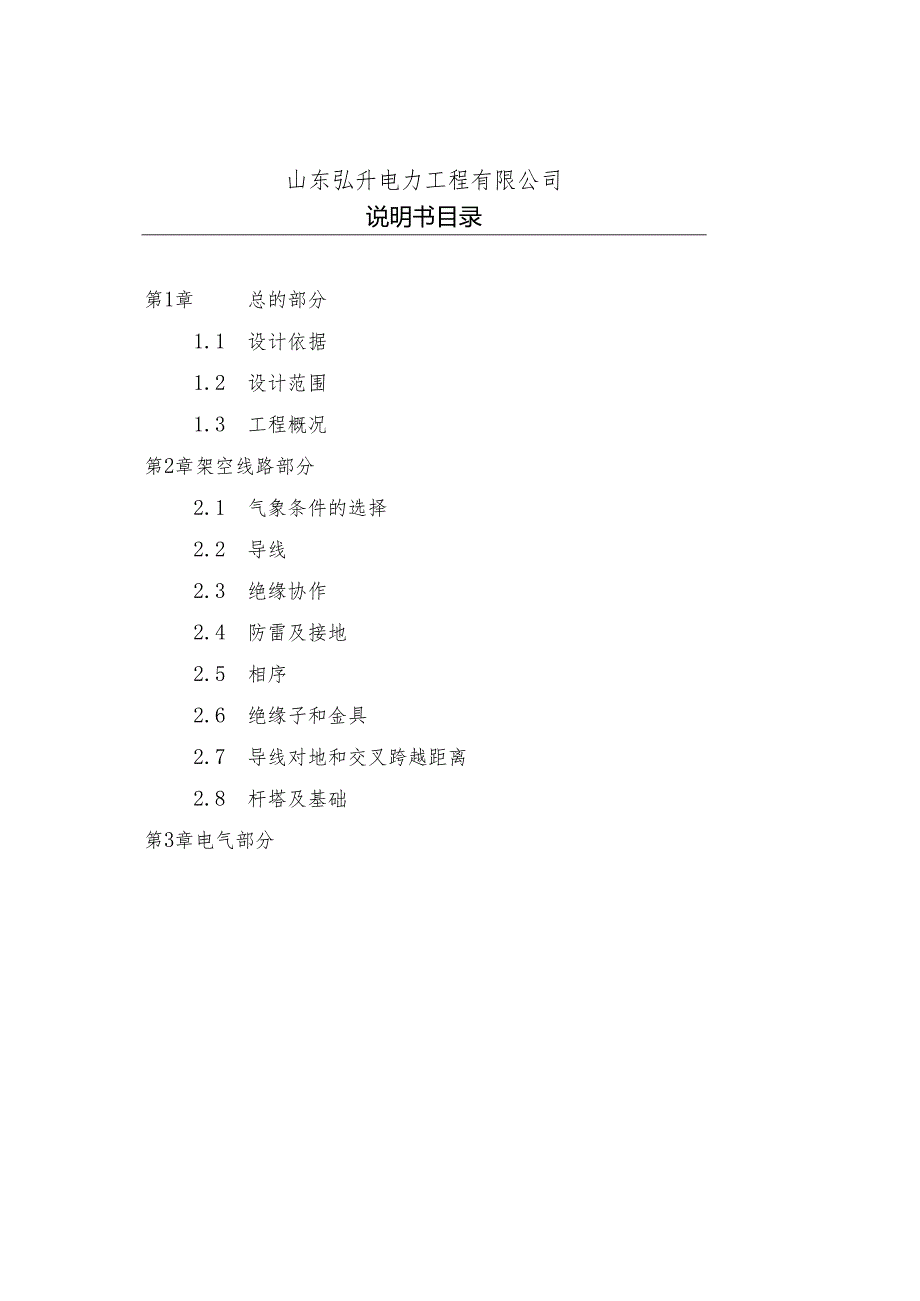

1、王利华种树用电工程（详细工程）设计说明书山东弘升电力工程有限公司说明书目录第1章总的部分1.1 设计依据1.2 设计范围1.3 工程概况第2章架空线路部分2.1 气象条件的选择2.2 导线2.3 绝缘协作2.4 防雷及接地2.5 相序2.6 绝缘子和金具2.7 导线对地和交叉跨越距离2.8 杆塔及基础第3章电气部分第1章总的部分1.1设计依据1.1.GB50061-201066kV及以下架空电力线路设计规范1.2 D1./T601-1996架空绝缘配电线路设计技术规程1.3 D1./T5154-2002架空送电线路杆塔结构设计技术规定1.4 D1./T5219-2005送电线路基础设计技术规定

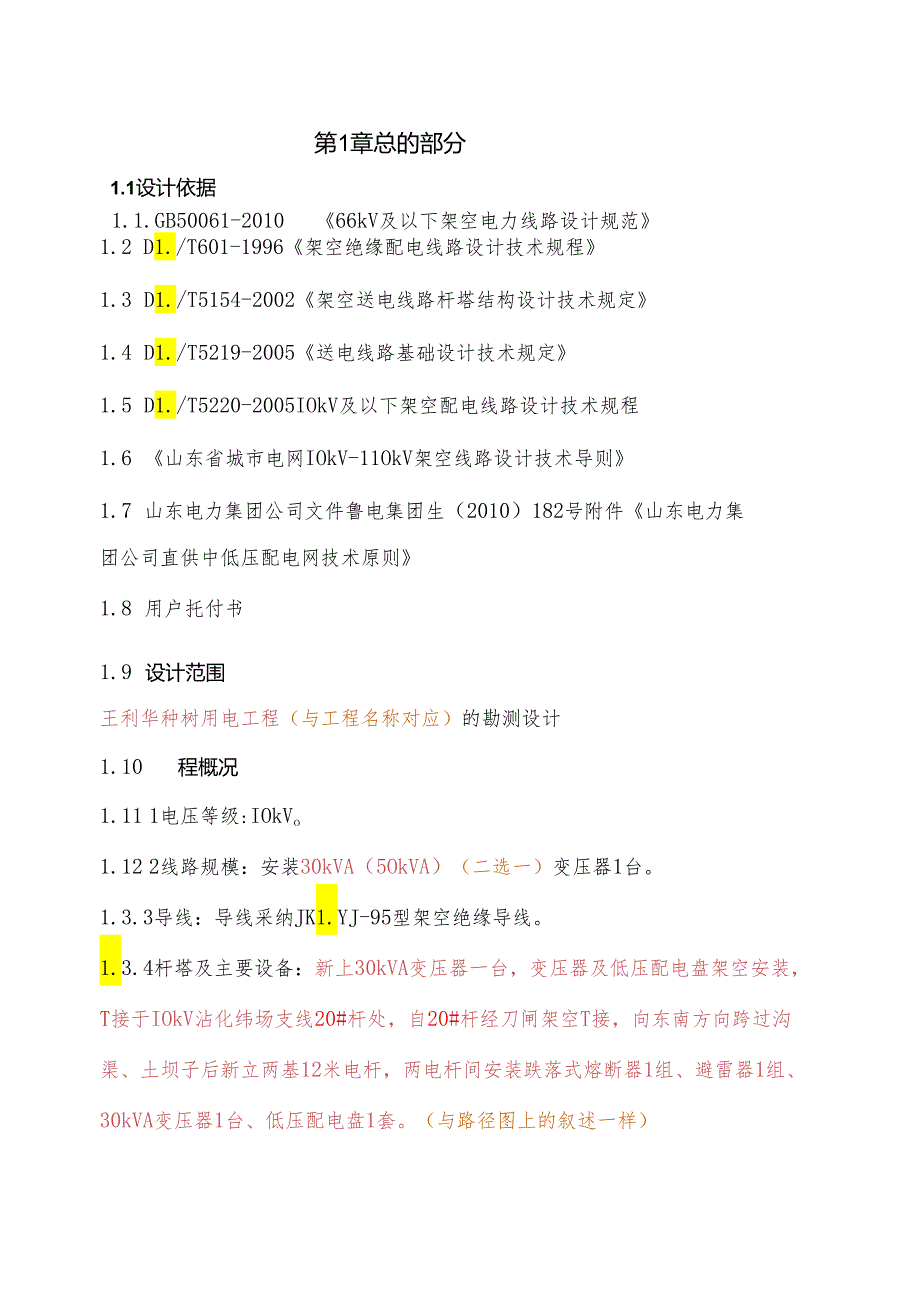

2、1.5 D1./T5220-2005IOkV及以下架空配电线路设计技术规程1.6 山东省城市电网IOkV-11OkV架空线路设计技术导则1.7 山东电力集团公司文件鲁电集团生（2010）182号附件山东电力集团公司直供中低压配电网技术原则1.8 用户托付书1.9 设计范围王利华种树用电工程（与工程名称对应）的勘测设计1.10 程概况1.11 1电压等级:IOkVo1.12 2线路规模：安装30kVA（5OkVA）（二选一）变压器1台。1.3.3导线：导线采纳JK1.YJ-95型架空绝缘导线。1.3.4杆塔及主要设备：新上30kVA变压器一台，变压器及低压配电盘架空安装，T接于IOkV沾化纬场支
3、线20#杆处，自20#杆经刀闸架空T接，向东南方向跨过沟渠、土坝子后新立两基12米电杆，两电杆间安装跌落式熔断器1组、避雷器1组、30kVA变压器1台、低压配电盘1套。（与路径图上的叙述一样）1.3.5 负荷分布：本工程安排出线3回，负荷等级为三级，主要用电设备为电机。1.3.6 计量方式：高供低计，CT为75/5,等级为0.5S级。第2章架空线路部分2.1 气象条件选择2.1.1 设计最大风速的确定：设计最大风速的取值是送电线路工程设计中很重要的一项工作。66kV及以下架空电力线路设计技术规定(Q/GDW180-2008)规定，IOkV及以上送电线路基本最大风速应采纳15年一遇、10米高10
4、分钟自记年最大风速。参考以前运行线路的设计风速取值和长期的运行阅历，本工程基本设计风速(离地面IOm高处、15年一遇、IOInin平均最大风速)取为27mso2.1.2 计冰厚：东营是我省覆冰较重地区，参考旁边我公司已有的配电线路运行阅历，及调查分析结果，本工程设计覆冰厚度取IOmm,相应风速取10mso2.1.3 依据规程指出的“设计气象条件，应依据沿线的气象资料和旁边已有线路的运行阅历”确定，经收资归纳统计整理，并结合全国典型气象区，确定本工程设计气象条件汇总于表I-Io表17全线设计气象条件气象条件气温(。C)风速(ms)冰厚(mm)最高气温4000最低气温-2000年平均气温1000最
5、大风速-5300覆冰状况-51010安装状况-10100大气过电压15100操作过电压101502.2 导线2.2.1 1导线采纳JK1.YJ-95型架空绝缘导线；导线平安系数采纳6.5o2.2.2 线架设2.2.3 1导线采纳三角排列。2.2.2.2 导线初伸长采纳降温法。导线降温209。2.2.2.3 跨越档内导线不得有接头。2.3 绝缘协作1 .3.1绝缘协作：依据GB/T16434T996高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准的规定和山东电力系统污区分布图，并依据有效的电网防污设计，即“绝缘到位，留有裕度”的基本原则，确定本工程所处的污秽区级别为d级。2 .3.2绝缘
6、子选型：全部直线杆采纳加强杆型，绝缘子选用FPQ2-10T支柱式复合绝缘子。承力杆塔选用FXBW-10/70型防污复合绝缘子，每相1支。2.4 防雷及接地1.1.1 1接地采纳直插式，接地体采纳N50*5*2500镀锌角钢，接地引下线采纳JK1.GY-95绝缘导线。接地线与横担、接地线与接地极连接采纳压接35mm2的钢接线端子，连接方式采纳螺栓连接。1.1.2 接地电阻不应大于4,施工时假如接地电阻不满意要求时，需延长或补埋接地体。1.1.3 设备外壳以及避雷器均应牢靠接地。2.5相序2 .5.1现有线路相序：面对杆塔号增加方向，线路相序自左至右依次为A、B、C；3 .5.2新建线路相序：面对
7、杆塔号增加方向，线路相序自左至右依次为A、B、C；2.6 绝缘子和金具2.6.1 耐张及接续金具采纳绝缘导线专用金具，其他联接金具均采纳GB23141997定型标准金具。2.6.2 绝缘子及金具的机械强度平安系数见表1-2表1-2绝缘子及金具的机械强度平安系数类型平安系数运行工况断线工况悬式绝缘子2.71.8针式绝缘子2.51.5瓷横担绝缘子32金具2.51.52.7 导线对地和交叉跨越距离依据被交叉跨越物的性质确定跨越距离，详见表3表1-3导线对地和交叉跨越物的最小距离跨越物名称最小距离(m)备注非居民区5.5居民区6.5等级马路7.02.8杆塔及基础2.8.1 杆塔：本工程采纳非预应力钢筋
8、混凝土电杆。2.8.2 基础：2.8.3 2.1钢筋混凝土电杆采纳预制混凝土底盘、卡盘加固。2.8.2.212米电杆埋深2米。2.8.3防腐全部加工铁件，一律热镀锌防腐。第3章电气部分3.1设计说明31.l变压器选择选用节能型无载调压变压器。变压器的变比在城区或供电半径较小的地区采纳10.52X2.5%0.4kV;郊区或供电半径较大、布置在线路末端的采纳1022.5%0.4kV0为低损耗、低噪声、全密封、油浸式变压器。接线组别为Dynl1。3.1.2无功补偿本工程变压器容量为30kVA(50kVA)二选一，依据规范，80kVA及以下的变压器不需配置无功补偿装置。3.1.3短路电流及主要电气设备
9、、导体选择主要电气设备选择：隔离开关：额定电流为630A。跌落式熔断器：额定电流为5A。避雷器：额定运行电压17kV,雷电冲击5kA残压50kV3.1.4技术条件表序号项目名称技术条件1主变压器变压器选用节能型全封闭型三相双绕组无载调压油浸式变压器，容量为30kVA(50kVA)二选一2进、出线规模IOkV高压进出线1回，0.4kV出线3回3电气主接线0.4kV采纳单母线接线4无功补偿装置无无功补偿5主要设备选型0.4kV选用带漏电爱护的多功能断路器6配电装置由中标厂家进行布置0.4kV开关柜：选用带电动操作机构的万能断路器，出线为电缆。全部出线均选用带漏电爱护的多功能断路器。无功补偿：本工程
10、无。3.2绝缘协作及过电压爱护过电压爱护：采纳沟通无间隙金属氧化物避雷器进行过电压爱护。防雷：变压器上侧安装避雷器，以防直击雷侵入。接地：本类型配电站接地按有关技术规程的要求，接地网按常规设计，采纳水平接地体组成的复合式接地网，水平接地体采纳-50X5热镀锌扁钢，垂干脆地体采纳热镀锌角钢。接地网应符合D1./T621-1997沟通电气装置的接地的规定。接地网接地电阻要求不大于4Q。3.3电气二次爱护部分高压侧设熔断器实现过电流、速断、瓦斯爱护。低压侧短路或过载爱护利用带漏电爱护的多功能断路器自身具有的爱护特性来实现。3.4电能计采纳高供低计。电能计量装置为IV类计量装置(电流互感器变比为75/5等级为O.5S级，电能表为三相四线智能表，等级为1级，电压为3*220380V,电流为3*1.5(6)A),并预留用电信息采集终端安装位置。
