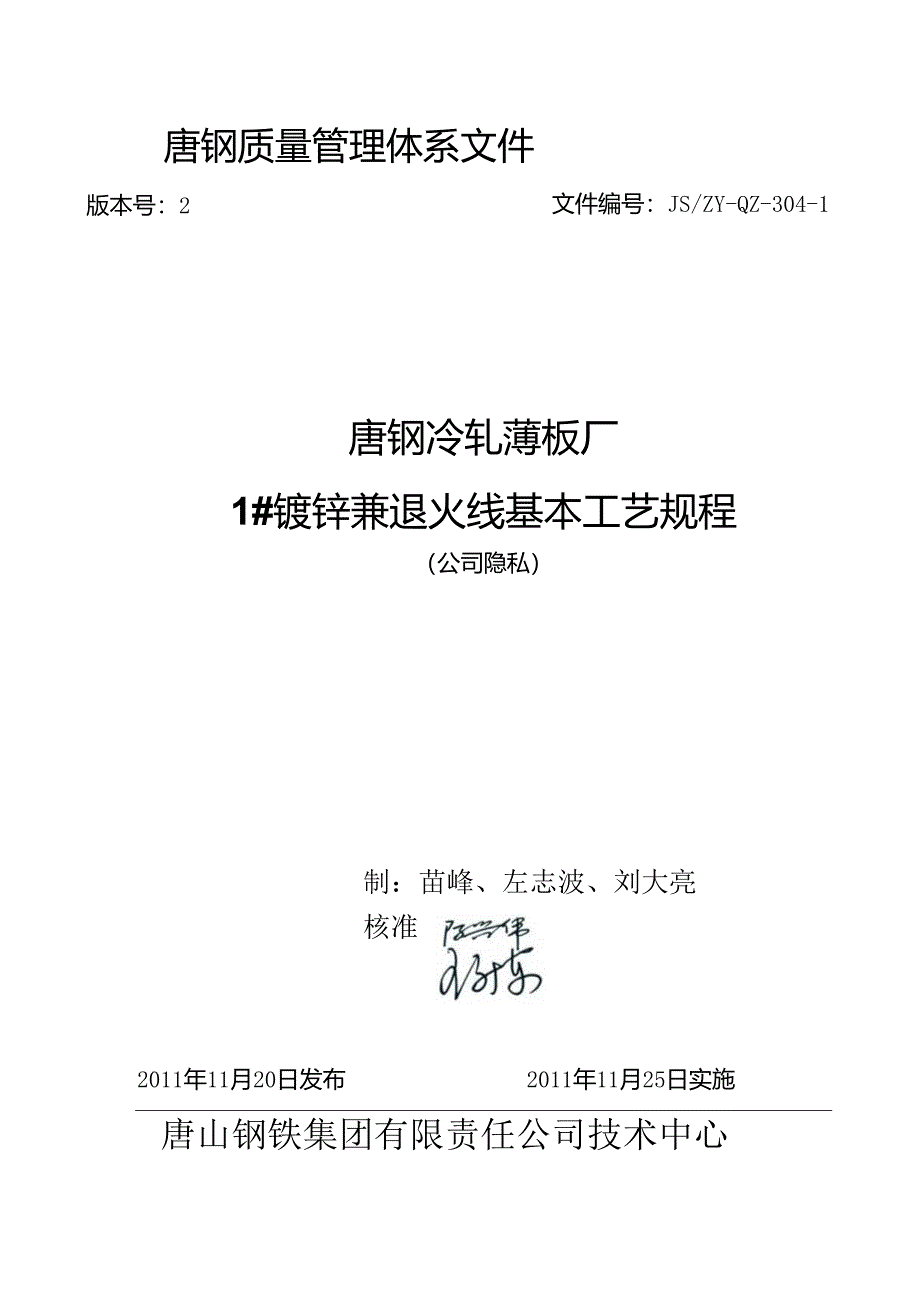

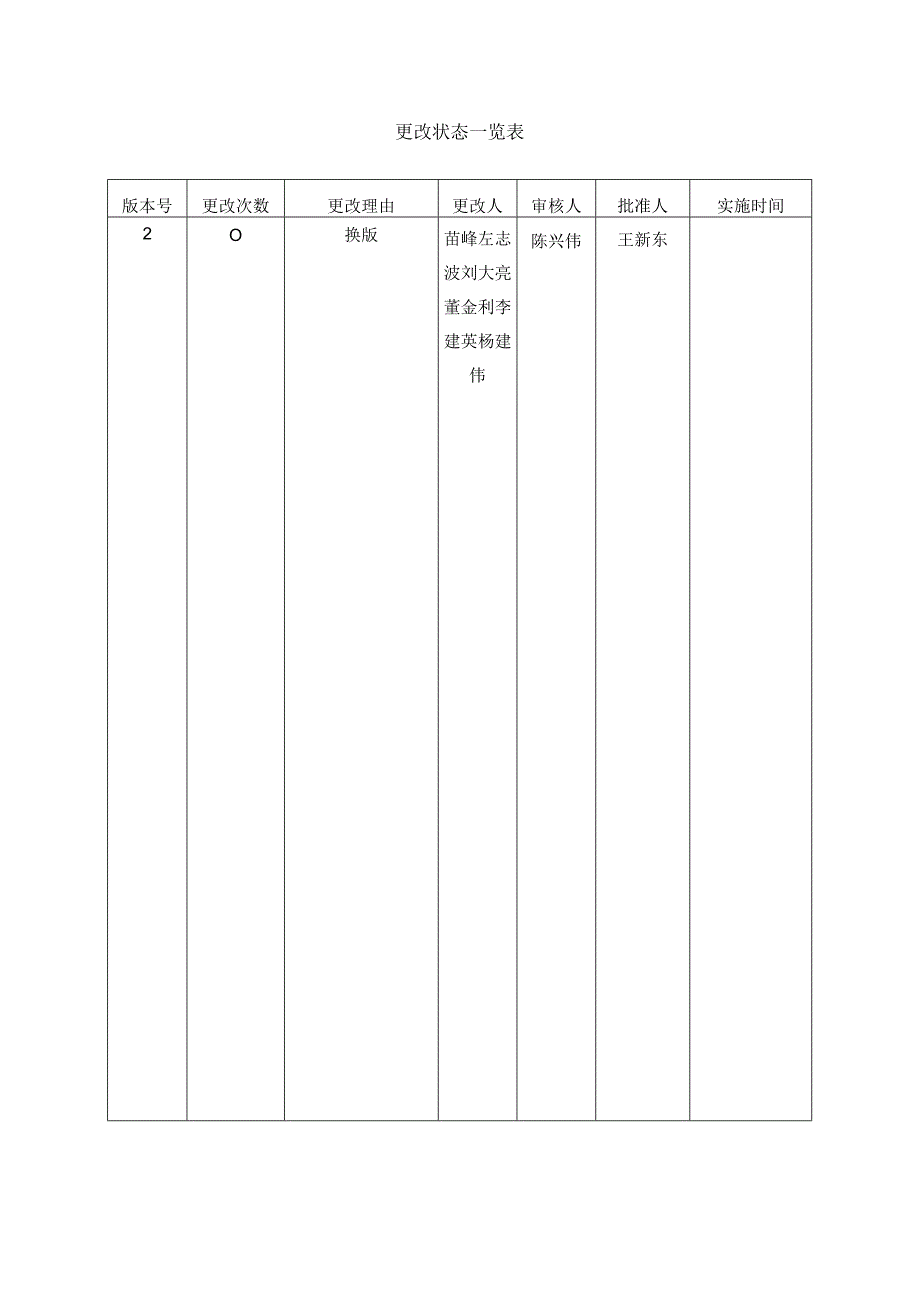

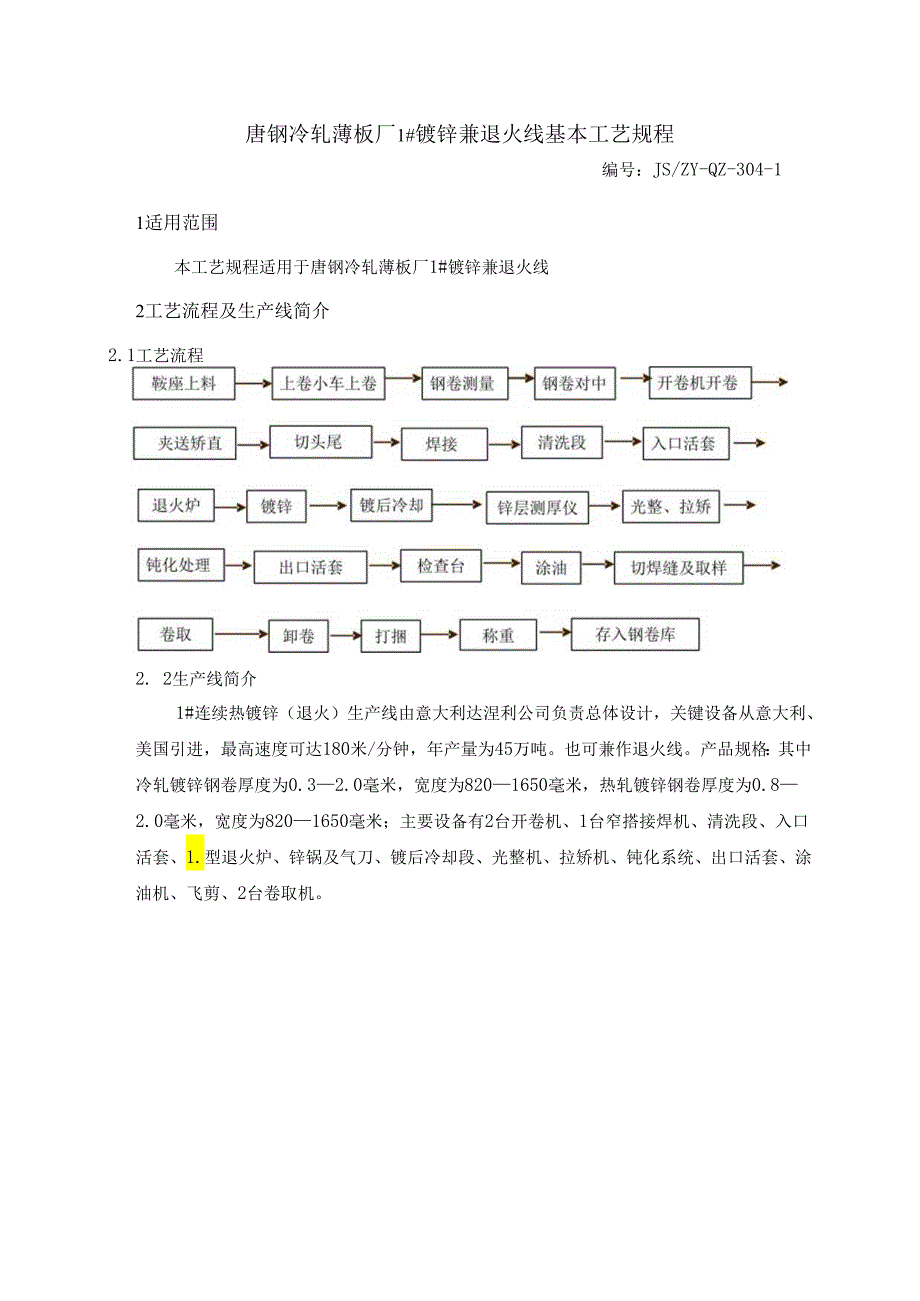

1、唐钢质量管理体系文件版本号：2文件编号：JS/ZY-QZ-304-1唐钢冷轧薄板厂1#镀锌兼退火线基本工艺规程（公司隐私）制：苗峰、左志波、刘大亮核准2011年11月20日发布2011年11月25日实施唐山钢铁集团有限责任公司技术中心更改状态一览表版本号更改次数更改理由更改人审核人批准人实施时间2O换版苗峰左志波刘大亮董金利李建英杨建伟陈兴伟王新东唐钢冷轧薄板厂1#镀锌兼退火线基本工艺规程编号：JS/ZY-QZ-304-11适用范围本工艺规程适用于唐钢冷轧薄板厂1#镀锌兼退火线2工艺流程及生产线简介2.1工艺流程2. 2生产线简介1#连续热镀锌（退火）生产线由意大利达涅利公司负责总体设计，关键
2、设备从意大利、美国引进，最高速度可达180米/分钟，年产量为45万吨。也可兼作退火线。产品规格：其中冷轧镀锌钢卷厚度为0.32.0毫米，宽度为8201650毫米，热轧镀锌钢卷厚度为0.82.0毫米，宽度为8201650毫米；主要设备有2台开卷机、1台窄搭接焊机、清洗段、入口活套、1.型退火炉、锌锅及气刀、镀后冷却段、光整机、拉矫机、钝化系统、出口活套、涂油机、飞剪、2台卷取机。3产品大纲3. 1冷基板(CQ)GI/GFCQt/年宽度尺寸和平均尺寸(mm)总计C8201030103011301130123012301330133014301430153015301650厚度规格，mm925108
3、011801280138014801590最小最大平均t%t%t%t%t%t%t%0.30.50.4180015400327001.518001-一一-117000.50.70.6720042160012252001423400131980011-972000.71.00.85-7200463003.5720043600281004.563003.5387001.01.51.25一-180013600254003360023600236002216001.52.01.75-18001180011800118001180011800110800总计900053780021396002239600
4、222880016135007.5117006.51800004. 2冷基板(DQ)GI/GFDQt/年宽度尺寸和平均尺寸(Inm)总计CR8201030103011301130123012301330133014301430153015301650规格mm925108011801280138014801590最小最大平均t%t%t%t%t%t%t%0.30.50.410501315031575210501-68250.50.70.6420041260012147001413650131155011-567000.71.00.85420043675442004210024725536753.5
5、225751.01.51.25-105012100231503210022100221002126001.52.01.75-一1050110501105011050110501105016300总计525052205021231002223100221680016787508682506.51050003.3冷基板(HS1.A)GIHS1.A1/年宽度尺寸和平均尺寸(mm)总计CR8201030103011301130123012301330133014301430153015301650规格mm925108011801280138014801590最小最大平均t%t%t%t%t%t%t%0.
6、30.50.41501450322521501一一一9750.50.70.66004180012210014195013165011-一一一81000.71.00.85一60045254600430026754.55253.532251.01.51.25-15013002450330023002300218001.52.01.75-150115011501150115011501900总计750531502133002233002224001611257.59756.5150003. 4热基板(CQ)GI/GFCQt/年宽度尺寸和平均尺寸(Inm)总计HR8201030103011301130
7、123012301330133014301430153015301650规格mm925108011801280138014801590最小最大平均t%t%t%t%t%t%t%0.81.00.98100065400410800881006一-一-324001.01.51.2513501540041350010945071215098100654004553501.52.01.7513501270029450767505121509945075400447250总计108008135001033750252430018243001817550131080081350004. 5热基板(DQ)GI/
8、GFDQ1/年宽度尺寸和平均尺寸(mm)总计IlR8201030103011301130123012301330133014301430153015301650规格nm925108011801280138014801590最小最大平均t%t%t%t%t%t%t%0.81.00.990066004120089006-一一-36001.01.51.251501600415001010507135099006600461501.52.01.7515013002105077505135091050760045250总计120081500103750252700182700181950131200815
9、0004原料验收基准4.1原料规格厚度，mm0.3-2.0（冷轧）；0.8-2.0（热轧）宽度，mm820-1650带钢内径，mm508和610两种带钢外径，mm1000-1950最大卷重，Kg29700厚度公差，mm主体0.032,头尾0.048宽度公差，nun冷轧0-6；热轧：0-104.2原料外观钢带表面原料表面要求清洁，不允许有严峻压印、划伤、轧穿、粘结、锈蚀、铁皮压入，残余乳化液斑等,对于有严峻的瓢曲、浪形、浪边的原料卷拒收。钢带的板形平坦钢带外形钢卷应卷紧、卷齐、捆带应捆紧，不得有松卷和塌卷，钢卷边部无折边，不准有毛刺、边裂等缺陷。钢卷塔形度小于15mm平直度宽度（mm）主体头尾1
10、150356011503570表面粗糙度Ra,m0.80-25. 3原料的储存要求钢卷卷紧并打捆，存放在通风，避雨的场所。存放期最多为7天（潮湿天存放3天），如超出存放期限，视板面不影响镀锌、退火质量放行生产，反之，对钢带进行封闭处理。4. 4钢卷验收标准检查来料时，如发觉下述缺陷，将不运用：严峻浪形（28mm,没有瓢曲）。4. 4.2锈斑、停车斑、毛刺、锯齿边、裂边、镰刀弯、横向褶皱。钢卷外径小于1000mm；钢卷内有焊缝；钢卷号出错。钢卷厚度与实测不符；带钢宽度与实测不符，超宽或过窄。5公辅条件5. 1供电名称数值偏差电压（AC,3PH）,kV10+10%额定短路电流，kA50转化后，V380/220+10%频率，Hz50+3%限制电压（AC）,V220电池电压（DC）,V24&220电磁阀（DC）,V245.2压缩空气压力，MPa温度，C最大40露点，C-205.3蒸汽压力，MPa温度，130-1905.4焦炉煤气名称数值偏差压力，kPa2010%燃烧值kcal/Nm340505%5.5氢气压力，kPa310纯度，%99.999。2含量，ppm5露点，C-505.6氮气压力，kPa310纯度，%99.999。2含量,ppmW5露点，C-505.7水项目单
