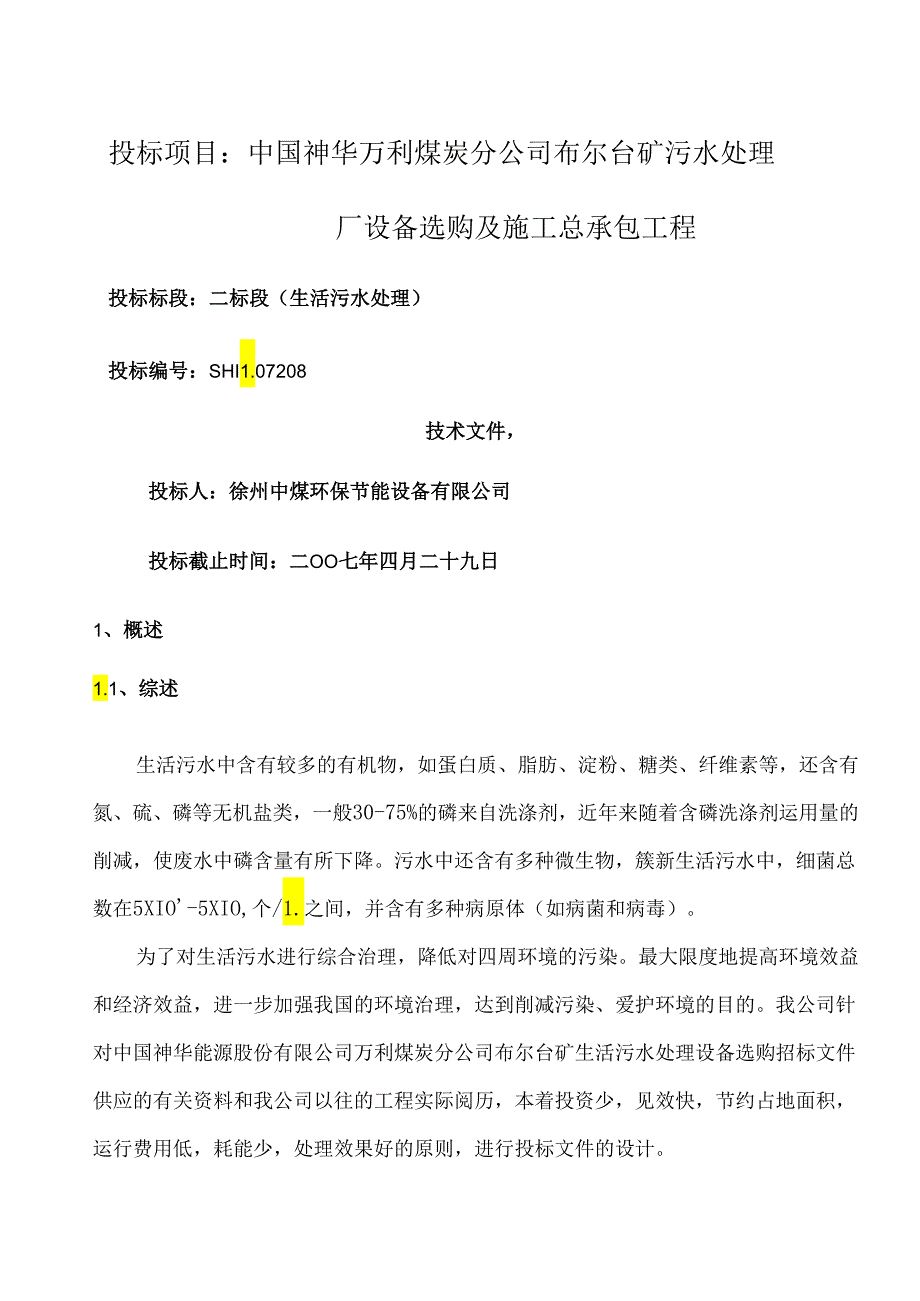

1、投标项目：中国神华万利煤炭分公司布尔台矿污水处理厂设备选购及施工总承包工程投标标段：二标段（生活污水处理）投标编号：SHI1.07208技术文件，投标人：徐州中煤环保节能设备有限公司投标截止时间：二OO七年四月二十九日1、概述1.1、综述生活污水中含有较多的有机物，如蛋白质、脂肪、淀粉、糖类、纤维素等，还含有氮、硫、磷等无机盐类，一般30-75%的磷来自洗涤剂，近年来随着含磷洗涤剂运用量的削减，使废水中磷含量有所下降。污水中还含有多种微生物，簇新生活污水中，细菌总数在5XIO-5XIO,个/1.之间，并含有多种病原体（如病菌和病毒）。为了对生活污水进行综合治理，降低对四周环境的污染。最大限度地

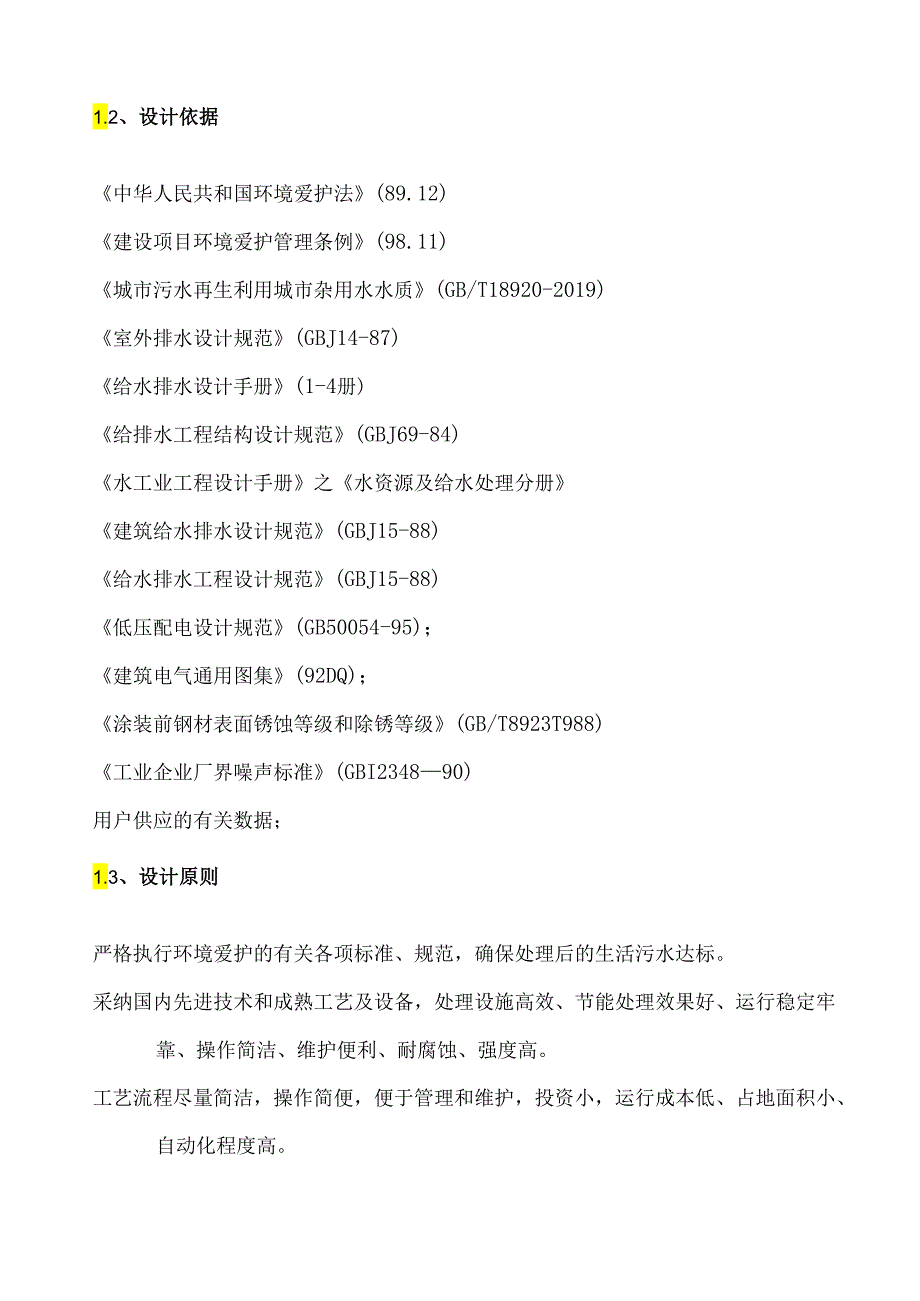

2、提高环境效益和经济效益，进一步加强我国的环境治理，达到削减污染、爱护环境的目的。我公司针对中国神华能源股份有限公司万利煤炭分公司布尔台矿生活污水处理设备选购招标文件供应的有关资料和我公司以往的工程实际阅历，本着投资少，见效快，节约占地面积，运行费用低，耗能少，处理效果好的原则，进行投标文件的设计。1.2、设计依据中华人民共和国环境爱护法(89.12)建设项目环境爱护管理条例(98.11)城市污水再生利用城市杂用水水质(GB/T18920-2019)室外排水设计规范(GBJ14-87)给水排水设计手册(1-4册)给排水工程结构设计规范(GBJ69-84)水工业工程设计手册之水资源及给水处理分册建

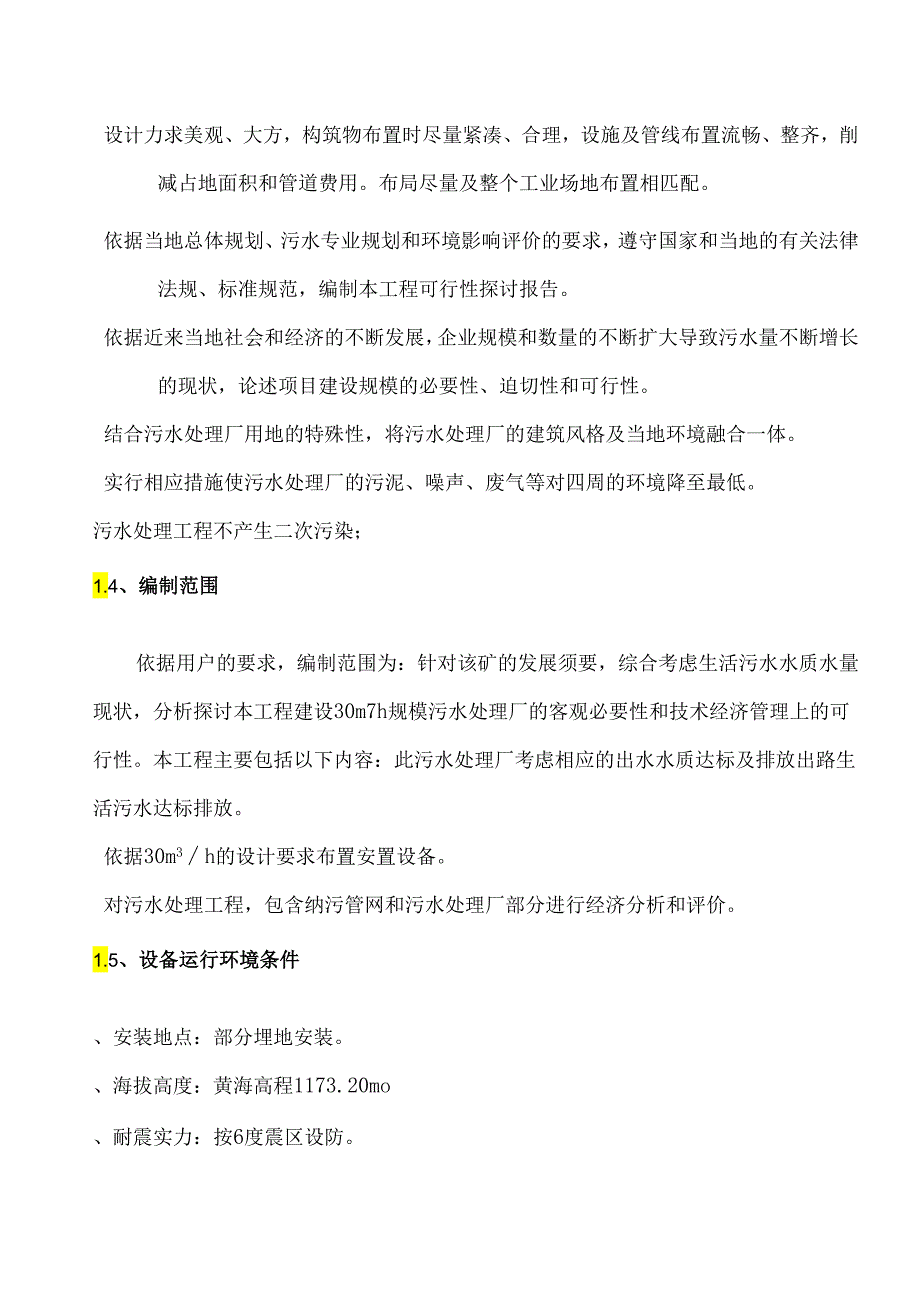

3、筑给水排水设计规范(GBJ15-88)给水排水工程设计规范(GBJ15-88)低压配电设计规范(GB50054-95)；建筑电气通用图集(92DQ)；涂装前钢材表面锈蚀等级和除锈等级(GB/T8923T988)工业企业厂界噪声标准(GBI234890)用户供应的有关数据；1.3、设计原则严格执行环境爱护的有关各项标准、规范，确保处理后的生活污水达标。采纳国内先进技术和成熟工艺及设备，处理设施高效、节能处理效果好、运行稳定牢靠、操作简洁、维护便利、耐腐蚀、强度高。工艺流程尽量简洁，操作简便，便于管理和维护，投资小，运行成本低、占地面积小、自动化程度高。设计力求美观、大方，构筑物布置时尽量紧凑、合
4、理，设施及管线布置流畅、整齐，削减占地面积和管道费用。布局尽量及整个工业场地布置相匹配。依据当地总体规划、污水专业规划和环境影响评价的要求，遵守国家和当地的有关法律法规、标准规范，编制本工程可行性探讨报告。依据近来当地社会和经济的不断发展，企业规模和数量的不断扩大导致污水量不断增长的现状，论述项目建设规模的必要性、迫切性和可行性。结合污水处理厂用地的特殊性，将污水处理厂的建筑风格及当地环境融合一体。实行相应措施使污水处理厂的污泥、噪声、废气等对四周的环境降至最低。污水处理工程不产生二次污染；1.4、编制范围依据用户的要求，编制范围为：针对该矿的发展须要，综合考虑生活污水水质水量现状，分析探讨本
5、工程建设30m7h规模污水处理厂的客观必要性和技术经济管理上的可行性。本工程主要包括以下内容：此污水处理厂考虑相应的出水水质达标及排放出路生活污水达标排放。依据30m3h的设计要求布置安置设备。对污水处理工程，包含纳污管网和污水处理厂部分进行经济分析和评价。1.5、设备运行环境条件、安装地点：部分埋地安装。、海拔高度：黄海高程1173.20mo、耐震实力：按6度震区设防。、电源：C220V380V,50Hz0、极端最低气温：-29。、极端最高气温：40o、最大冻土深度：1.72m0、工作条件：污水处理部分全自动运行，深度处理回用部分半自动运行。2、污水处理原始资料2.1、 处理水量依据用户供应
6、的数据,全日污水量600ml,每小时排放量为Q=3011)3h,设一体化地埋式污水处理构筑物2套，每套处理量Q=15m3ho2.2、 污水处理厂进、出水水质的确定原水水质标准：目前没有实测的原水水质，故参照相像矿井工业场地生活污水水质标准，设计进水水质指标为：BOD5120mg1.CODcr180mg1.SS100mg1.NH3-N30mg1.出水水质：处理后的水用作绿化洒水、道路洒水和选煤车间补充水用。依据GB/T18920-2019城市污水再生利用城市杂用水水质标准中，对城市绿化水质标准为：pH6.O9.O色度30浊度IONTU总溶解性固体1000mg1.BOD520mg1.NH3-N20
7、mg1.阴离子表面活性剂1.OIng/1.溶解氧1.Omg/1.总余氯接触30min后21.Omg/1.,管网末端20.2mg1.总大肠杆菌群3个/1.经处理后的生活污水，水质达到城市污水再生利用城市杂用水水质(GB/T18920-2019)的排放标准，悬浮物含量不超过IONTU,处理后的水用作绿化洒水、道路洒水和选煤车间补充水用，回用率100%o2.3、污水处理工艺方案2.3.1、工艺流程介绍污水流经化粪池后，经设在污水进口处的循环式齿耙清污机，用以拦截水中的漂移物和悬浮物。生活污水自流进入调整池。调整池是作为污水水量调整和均质的构筑物。由于生产污水在白天及夜晚排放具有时段不匀称性、时改变系
8、数较大的特点。要使后续处理系统均衡地运行，尽量削减生产污水冲击负荷的影响，以达到志向的处理效果，则需设调整池，对污水水量进行调整并均质，使调整池提升泵始终按平均处理水量向后续处理系统供水。为防止在调整池内污泥沉淀，并避开发生厌氧反应，在池底设有预曝气管路，是污水中DO在0.5mg1.左右，为后续的生化处理设施创建良好的条件。污水经调整池后由污水提升泵将污水匀称地提升到一体化污水处理构筑物内进行生化处理。采纳A/0处理工艺，以水解一接触氧化为主，包括复合折流板厌氧反应段、内循环生物接触氧化段、过滤段和消毒段。(1)水解段：由3个隔室组成，运行中其整体为推流，各隔室为全混的反应器，具有水力条件好，
9、生物固体截流实力强，微生物种群分布好,结构简洁，启动较快及运行稳定等优良特性，因而获得明显的水解酸化作用，提高污水的可生化性，促进好氧段运行的稳定性，并可形成性能良好的颗粒污泥。水解段停留2.28h,下行流道内流速611三s,上向流上升流速1.12mms=4mh,堰上水头高7m11,在进水SSVlOonIg/1.时，其内装有新型立体网状蜂窝填料IOnI3,填充率31.3%,形成复合床，使微生物的蓄积量远大于流淌床，利于污水处理。每隔室内设一根穿孔排泥管，静水压力排泥入污泥池浓缩。(2)接触氧化段：由8个内循环隔室组成，整体为推流，各隔室为全混的反应器，停留时间6.84h0曝气采纳D300膜片微
10、孔曝气器，空气量4m7h,6个曝气器为1组，提升循环水量25m7h,为设计水量的1.7倍,内装新型立体网状蜂窝填料30常,充填率33.3%。BOD负荷为0.lkg(kgT)。(3)过滤段：停留时间Ih,滤速2.5mh,采纳轻质稀土瓷砂滤料,反向过滤，滤层高100Ornm,其中由下往上粒径分布为:32-50mm厚150mm16-32mm厚15Omm8-16mm厚15Omm4-8mm厚15Omm2-4mm厚150mm抽取接触池中的滤后澄清水作为反洗水，排水由方形槽收集后回流到调整池内再处理。采纳小阻力平格栅配水系统。(4)消毒段:消毒剂采纳C1.。2和C1.2为主的复合消毒剂,投氯量20mgl.抽
11、取接触池的滤后澄清水作为动力水源，由水射器将气体吸入后，及水混合，投加到消毒段内。处理后的污水经消毒段后，在池内停留55min,将细菌杀灭后，并保持肯定量的余氯排入市政管网中。由于水解一接触氧化处理工艺产生的污泥量很小，且原生污泥大部分截留在停留时间为1.5h的化粪池中，污水处理站的污泥全部集中在水解段排出。污泥浓缩池两座，2池轮换运用，1池存放污泥，另1池静止浓缩，上层清液自流回调整池再处理。池内有投氯管，投加C1.O2进行消毒.每池中各设污泥泵1台，将污泥抽出，由污泥脱水机处理后泥饼运至砰石山，滤液回流至调整池。一体化污水处理构筑物的出水经过过滤器，使浊度小于IONTUo流经回生物活性炭塔
12、吸附嗅味，阴离子洗涤剂以及其它有机物，使出水达到绿化洒水标准。出水流到回用水池中，存贮回用水供取用。2.3 2、工艺流程：生活污水处理的工艺流程为：污水f化粪池f循环式齿耙清污机一调节池f预曝气f提升泵f一体化污水处理构筑物一C1.o2消毒f接触池f无烟煤过滤器f生物活性炭塔f回用水贮水池一回用变频系统-工业场地绿化洒水管网污泥处理流程为:水解段排泥一污泥池f消毒f污泥泵一污泥脱水机一泥饼运至叶石山2.4 、主要设备简介、齿耙清污机设备型号：XQ-300材质：水下为不锈钢特点：间隙6mm,附电动机：380V,O.55kW,数量：一台。数量：1台生产厂家：中煤环保、污水提升泵型号：50QW15-
13、15-1.5特点：Q=15m3h,H=15m,附潜水电机：380V,1.5kW,3台数量：3台（2用1备）生产厂家：上海凯泉、立体网状生物填料特点：200X500X100Omm数量：90m3生产厂家：中煤环保、微孔膜片曝气器型号：D30特点：Q=4m3h材质：橡胶数量：96个生产厂家：中煤环保、罗茨鼓风机型号：SSR-80特点：Q=3.36m3min,53.9Kpa,附电动机：型号为Y132S-4,特点：380V,5.5kW,转速:1450rmin,数量：3台。数量：4台（3用1备）生产厂家：山东章丘、轻质瓷砂滤料特点：滤料2-5OnIm数量：ion?生产厂家：中煤环保、二氧化氯复合消毒剂发生
14、器型号：ZH-300特点：300gh配有电源限制柜2台，型号为KZDF-300/12,12V,300A,包括温控、自动循环及原水软化设备。数量：2台生产厂家：中煤环保、消毒液动力泵型号：KQW50/170-3/2特点：Q=10.4m7h,H=36m,附电动机特点380V,3kW,数量：1台。数量：2台（一用一备）生产厂家：上海凯泉2.49、滤池反冲洗水泵型号：KQW100/100-5.5/2特点：Q=100m3h,H=12.5m,附电机一台特点：380V,5.5kW数量：1台生产厂家：上海凯泉2.4.10、 过滤器加压水泵型号：KQW65/170-5.5/2特点：Q=21.8m7h,H=381
15、1附电机3台，特点：380V,5.5kW数量：3台（二用一*备）生产厂家：上海凯泉2.4.IK无烟煤过滤器反冲洗水泵型号：KQW125/110-11/2特点：Q=143m7h,H=16m附电机1台，特点：380V,IlkW数量：1台生产厂家：上海凯泉2.4.12、生物活性炭塔反冲洗水泵型号：KQWl25/220-5.5/4特点：Q=8711）3h,H=1511附电机1台，特点：380V,5.5kW数量：1台.生产厂家：上海凯泉2.4.13、无烟煤滤料型号：S1.-1800型特点：D1800mm数量：2台生产厂家：外购2.4.14、活性炭滤料型号：SHT-2000型特点：D2000mm数量：2台生产厂家：外购2. 4.15.加药装置型号：GTF-100O型配套设备：附电动机380V,功率2.2Kw,2台；加药泵型号：CH1.2-40,2台，
