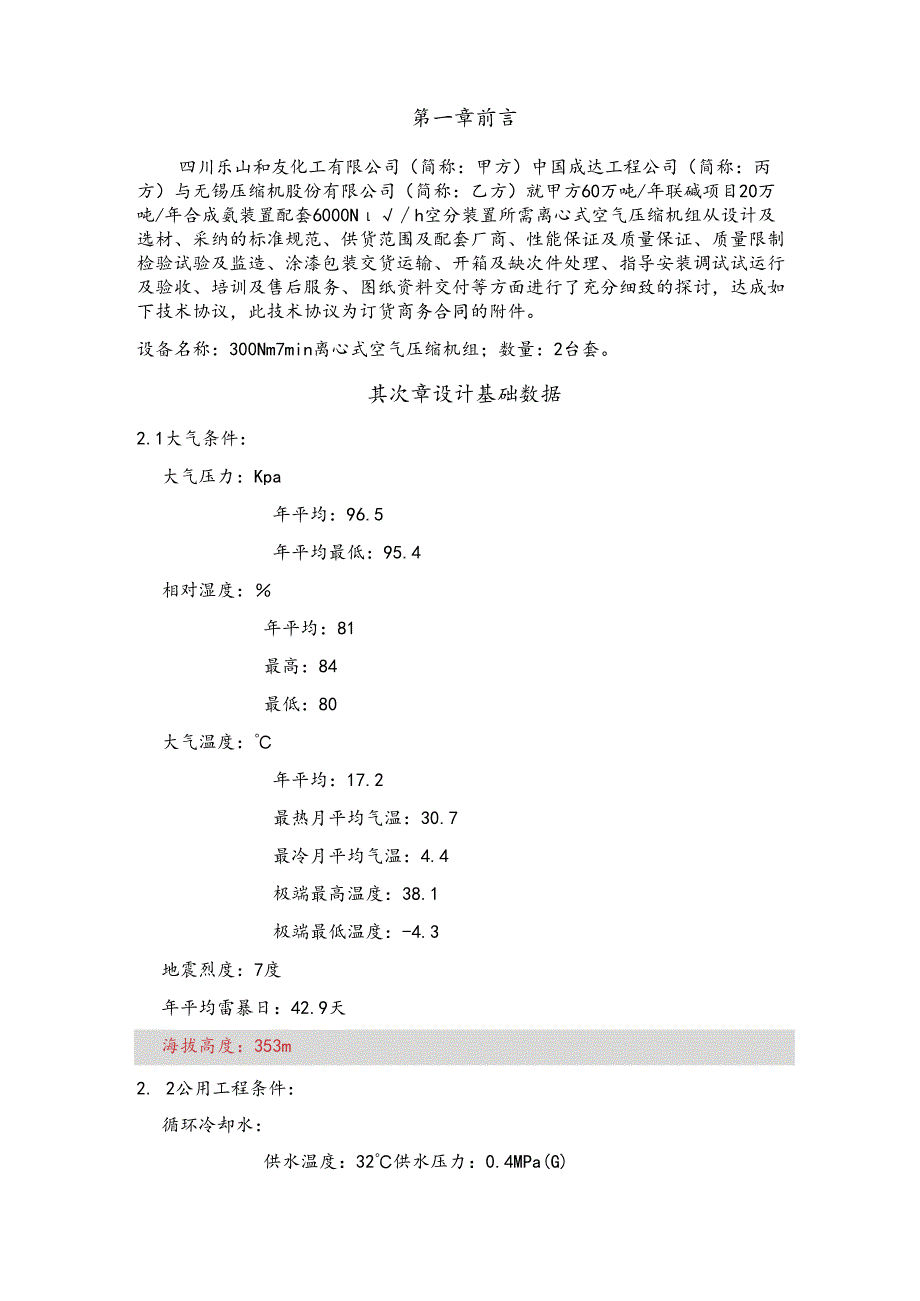

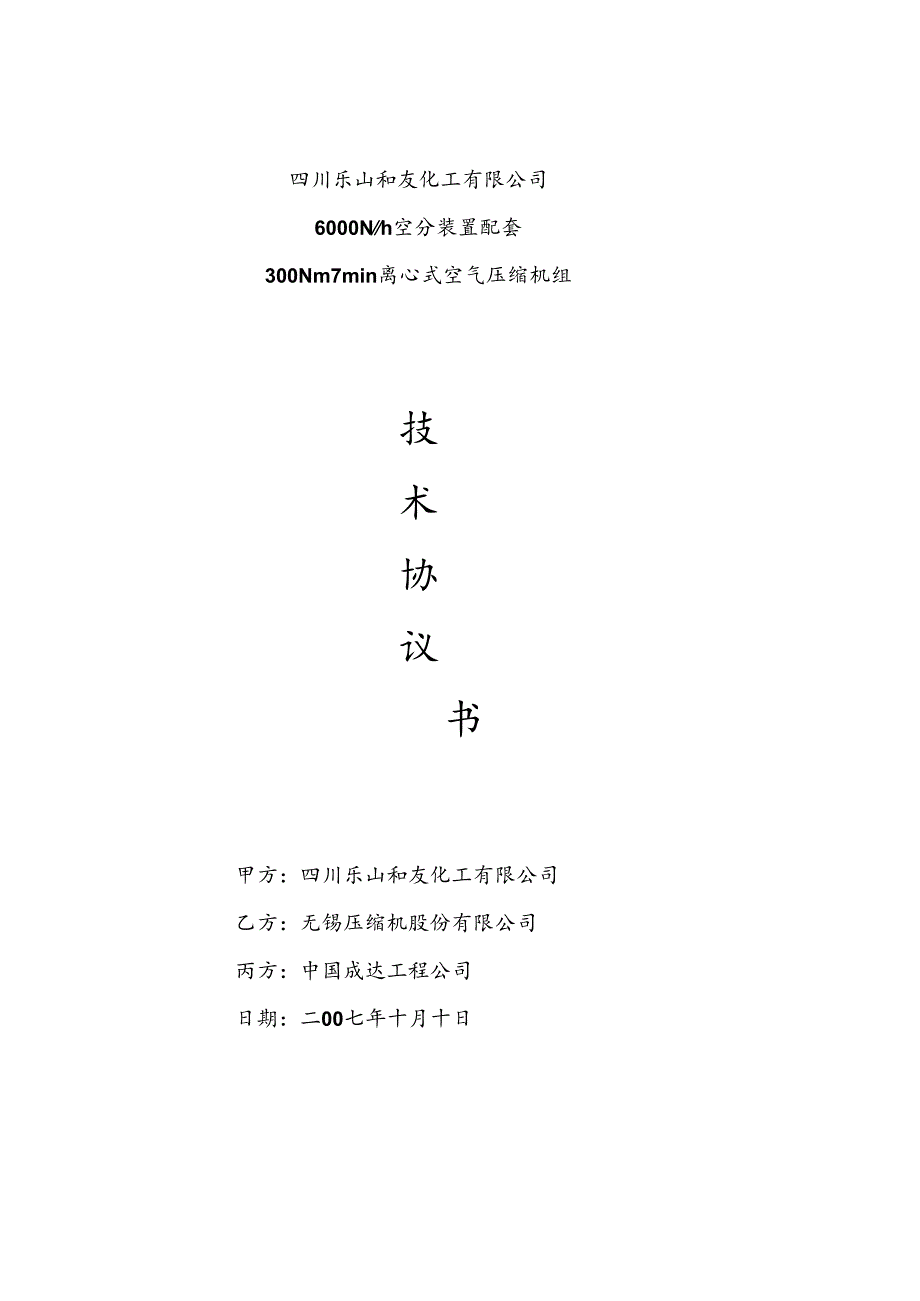

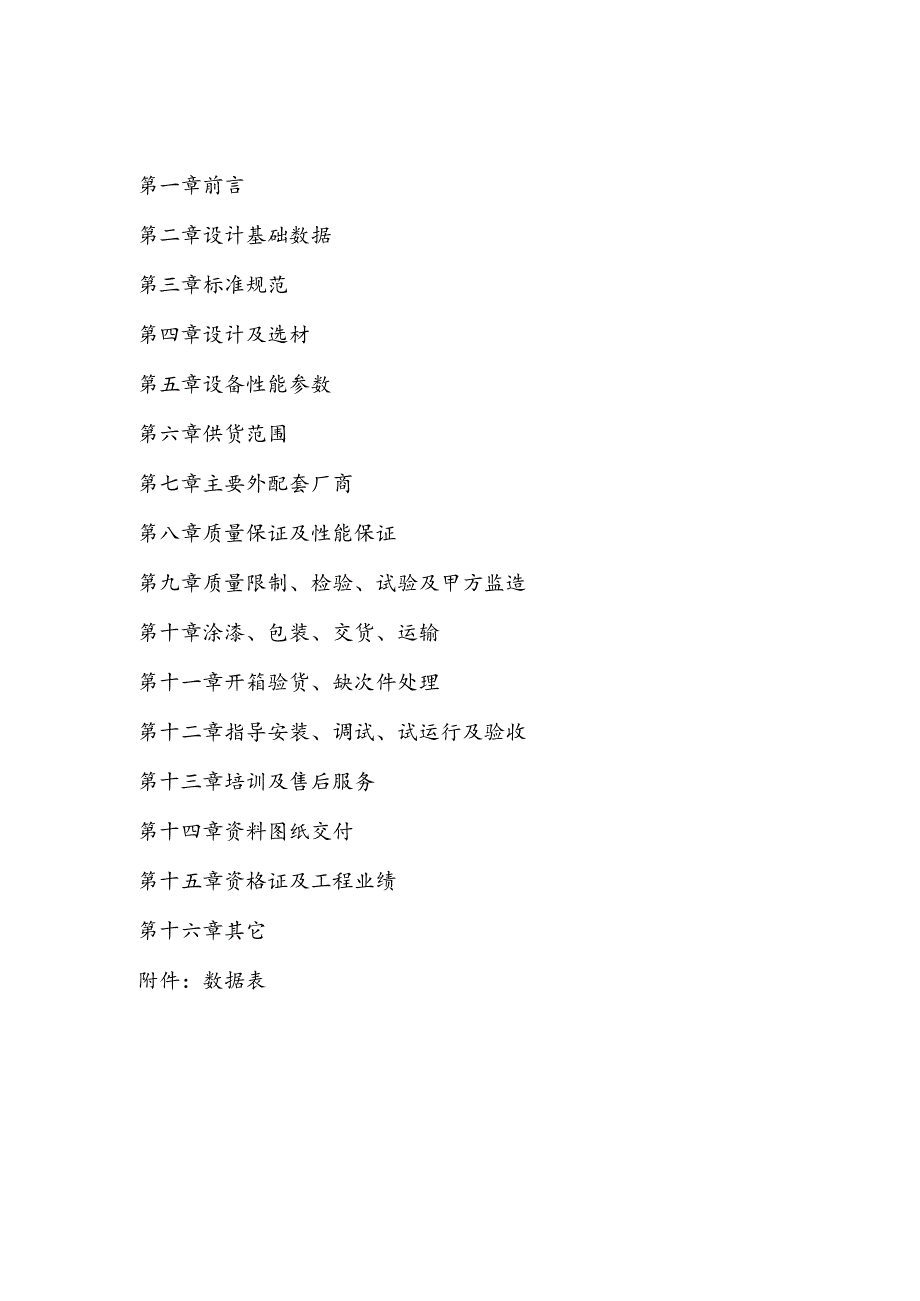

1、四川乐山和友化工有限公司6000Nh空分装置配套300Nm7min离心式空气压缩机组技术协议书甲方：四川乐山和友化工有限公司乙方：无锡压缩机股份有限公司丙方：中国成达工程公司日期：二00七年十月十日第一章前言第二章设计基础数据第三章标准规范第四章设计及选材第五章设备性能参数第六章供货范围第七章主要外配套厂商第八章质量保证及性能保证第九章质量限制、检验、试验及甲方监造第十章涂漆、包装、交货、运输第十一章开箱验货、缺次件处理第十二章指导安装、调试、试运行及验收第十三章培训及售后服务第十四章资料图纸交付第十五章资格证及工程业绩第十六章其它附件：数据表第一章前言四川乐山和友化工有限公司（简称：甲方）中
2、国成达工程公司（简称：丙方）与无锡压缩机股份有限公司（简称：乙方）就甲方60万吨/年联碱项目20万吨/年合成氨装置配套6000Nh空分装置所需离心式空气压缩机组从设计及选材、采纳的标准规范、供货范围及配套厂商、性能保证及质量保证、质量限制检验试验及监造、涂漆包装交货运输、开箱及缺次件处理、指导安装调试试运行及验收、培训及售后服务、图纸资料交付等方面进行了充分细致的探讨，达成如下技术协议，此技术协议为订货商务合同的附件。设备名称：300Nm7min离心式空气压缩机组；数量：2台套。其次章设计基础数据2.1大气条件：大气压力：Kpa年平均：96.5年平均最低：95.4相对湿度：年平均：81最高：8
3、4最低：80大气温度：年平均：17.2最热月平均气温：30.7最冷月平均气温：4.4极端最高温度：38.1极端最低温度：-4.3地震烈度：7度年平均雷暴日：42.9天海拔高度：353m2. 2公用工程条件：循环冷却水：供水温度：32供水压力：0.4MPa(G)回水温度：40回水压力：0.2MPa(G)污垢系数:0.0004m2kw氯离子含量：100mglPH值：6-8沟通电源10000V50Hz3Ph380V50Hz3Ph220V50Hz1Ph气源：氮气压力：0.7MPa（八）温度：40仪表空气：0.7MPa（八）温度：常温露点：-40仪表信号：气信号：0.02-0.1MPa(G)电信号4-2
4、0mA(DC)机组安装位置(表示确认)：室内有采暧无采暧室夕卜无棚有棚第三章标准规范机组设计、制造、检验、安装、试运所采纳的标准：3. 1压缩机：压缩机制造厂三星标准性能测试标准ASMe-PTC-IO(美国机械工程师学会标准)运转振动测试标准AP1672(美国石油协会标准)齿轮AGMA(美国标准)GBJ29-90压缩空气站设计规范3. 2电动机及电气设备：JEM日本电气制造标准NEMA国家电气制造协会KS韩国工业标准3. 3压力容器：ASME锅炉及压力容器规范GB150-98钢制压力容器GB151-99管壳式换热器压力容器平安技术监察规程(99版)3.4管道与管件阀门、法兰管路及法兰JIS日本
5、工业标准HG205923. 5标准优先原则：当上述标准或文件条款相互有冲突时，其优先原则：a.技术协议b.技术协调会/会议纪要c.标准及规范在执行上述标准过程中，当不同的标准有不同的要求时，应采纳有利于保证质量和运用性能较高要求的标准。第四章设计及选材4. 1总则：压缩机能平安牢靠有效地运行。机组噪音应避开尖叫声，发出轰鸣声；距机组1米远1米高处，噪音不超过85dB（八）o4. 2压缩机压缩机采纳整体式离心压缩机机组，齿轮增速，三级压缩，由电机通过碟片式联轴器干脆联接驱动离心压缩机。整体底座有足够的刚度和强度，能支撑压缩机主机、电机、泗滑系统，冷却系统及随机限制柜等设备，能有效限制和消退各设备
6、的共振，设备能抗地震基本烈度8度。.1型式：整体机座，齿轮增速，三级压缩。.2压缩机机体：球铁GCD400(KS-D-4301)o.3齿轮箱：球铁GCD4OO(KS-D-4301)。.4叶轮：三元流淌设计不锈钢(17-4PH)。.5端盖：整体式，表面Sigma涂层处理。齿轮箱.1型式：水平剖分式，球铁GCD400(KS-D-4301)。.2密封：浮动式碳环密封。.3大齿轮：银格合金(SNCM439),齿面渗碳后精磨。.4小齿轮：银格合金(SNCM439),齿面渗碳后精磨。.5高速齿轮轴承：可倾瓦带推力面，自动调心，水平剖分，碳钢，表层航空巴氏合金。.6大齿轮轴承：四瓣锥面轴颈止推轴承，碳钢，表
7、层航空巴氏合金。4.3泗滑系统型式：压缩机启动前先通过独立电机驱动的协助油泵供油，润滑压缩机系统，当压缩机启动后，主油泵已正常运行，协助油泵停止工作；在停机时，先启动协助油泵，压缩机停机，协助油泵30分钟后停止工作。当压缩机在备用状态时，协助油泵与电加热器自动协作使泄滑油保持在最佳的温度状态下，时刻打算压缩机的运行。油箱：位于主电机下，由优质碳素钢焊接而成。电加热器：4KW(由温度传感器限制)。油过滤器：10微米级，水纹纤维纸，不停机时可自由切换。主油泵：螺杆泵，电机轴驱动。协助油泵：独立电机驱动的协助油泵。油冷却器：管壳式，海军铜制作，水走管程，实际换热面积设计值1.3倍。油管：油过滤前采纳
8、碳钢，油过滤后采纳不锈钢。4.4冷却系统抽拉式带导轨和滚轮结构的中间冷却器和后冷却器。中间冷却器便利拆卸、清洗的管壳式结构，且水走管内、气走管夕卜，水管材质为海军铜，实际换热面积2设计值1.3倍。后冷却器同中冷，实际换热面积，设计值1.3倍。每个冷却器都有气水分别装置，并带排污阀。冷却器、水分别器内壁气侧材料作防蚀处理。4.5主电机：产地：韩国原装型式：三相沟通异步电机电源：10000V/3PH/50HZ防护等级：IP23绝缘等级：F级额定功率：2100HP(1566KW)转速：3000RPM轴承形式：滑动轴承（主电机润滑油与空压机相同）启动方式：全压启动，启动时间为010秒。配有带自控的电机
9、空间加热器。4.6限制系统型式：自动双模和恒压限制两种智能性限制运行模式，P1.C+触摸屏中文显TJTo4. 6.2P1.C限制系统通过各种传感器、变送器等数据，在最大可能范围内调整进气导流叶片角度，使压缩机保持恒定的压力；当将达到喘振点时防喘振运行系统通过调整进口导流叶片开度和放空阀的开度，使压缩机始终保持在恒定的压力下平安的无级调整运行。同时可以依据现场实际状况自主选择在恒压或自动复式限制下自动运行；也可以干脆在触摸屏内对压缩机组的一些设定参数进行相应的修改调整。为保证空气压缩机平安、牢靠运行，机组设有防喘振运行、压力自动限制、叶轮振动报警、电机爱护等平安措施。对其中涉及到机组运行平安的参
10、数如温度、轴振动、轴承温度、定子温度等，喘振等有报警、联锁停机功能，并显示和保存该状态。就地限制柜：1就地限制柜整机限制电源为三相380V,50Hz,内部已联接好。.2就地限制柜含仪控部分和电器部分，中间用隔板隔开，仪控部分包括压缩机的开机依次和信号检测，连锁爱护，人机界面为触摸屏，电器部分包括仪控柜的配电、油泵、加热器的配电。限制项目(“”表示确认)序号项目TM系列备注显示报警停机1进口导流叶片位置*2放空阀位置*3设定排气压力*4系统排气压力*5润滑油凹凸供油压力*6协助油泵运行*7润滑油电加热器*8末级出口压力*9末级进口温度*10润滑油油温*11油箱油温*12油箱油位*13主电机电流*
11、14一级叶轮振动*15二、三级叶轮振动*16喘振*17喘报历史记录(24)*18I/O板故障*19程序故障*20传感器故障*21热电阻故障*22报警显示*23电源*24总运行时间*25总加载时间*26时钟计时器*27故障停机记录(20次)*28压力图线显示*29电机轴承温度*30电机绕组温度*31手动进口导叶及放空阀位置*仪表显示32进气过滤器压差*33油过滤器压差*34油箱其空度*35油位计*输出信号型号：标准RS485接口，支持MOdbUS协议，可以与甲方主控室DCS联接，同步显示限制项目，在DCS上设置1个紧急停车按钮。第五章设备性能参数5. 1设计进气条件气体介质：空气大气压力：0.9
12、90Bar（八）进气压力：0.970Bar（八）进口温度：35相对湿度：80%冷却水进口温度：32冷却水出口温升：8C注：另配自洁式空气过滤器技术要求如下：工作温度：-4C+40C相对湿度：80%,短时间(如雨季)V100%电器平安：NEMA4,工业地区过滤粒度：1um过滤效率：99.96%20.5Um过滤效率：96%正常运行：150Pa-650Pa5.2300Nm3min离心式压缩机型号：SM6000排气压力：0.7MPa（八）排气温度：40C流量：300Nm3/min（1.013Bar（八）,0,干空气）压缩机设计点的轴功率：1420KW压缩机出口流量调整范围：70%105%5. 3冷却水
13、耗量中间冷却器：82r113h（两台）后冷却器：50m3h油冷却器：18.0m3h冷却水总量：150m7h6. 4协助油泵电机参数功率：1.5KW电压：380V7. 5仪表空气仪表空气：气量50m7h,压力0.4-0.6Mpa（G）8. 6其它机组参考外形尺寸：5800mmX2300mm2588mm总净重：20.OT第六章供货范围乙方向甲方供应全新的原装进口三星集团Techwin公司SM6000型离心式压缩机组2台套，每台套包括：6. 1离心式压缩机主机及辅机：* 大齿轮1个，小齿轮2个。* 高效后弯式不锈钢叶轮及扩压器3套。* 水平剖分式齿轮箱1件。* 水平剖分式可倾瓦带推力面小齿轮轴承2套（4个）。* 四瓣锥面止推大齿轮轴承1套（2个）。* 浮动式碳环密封2套（4件）。* 带执行机构和定位机构的电动进口流量调整导叶1套。* 带爱护罩的碟片式联轴器1件。* 抽拉式作防腐处理的中间冷却器2个。* 抽拉式作防腐处理的后冷却器1个。* 带快开卡箍接
