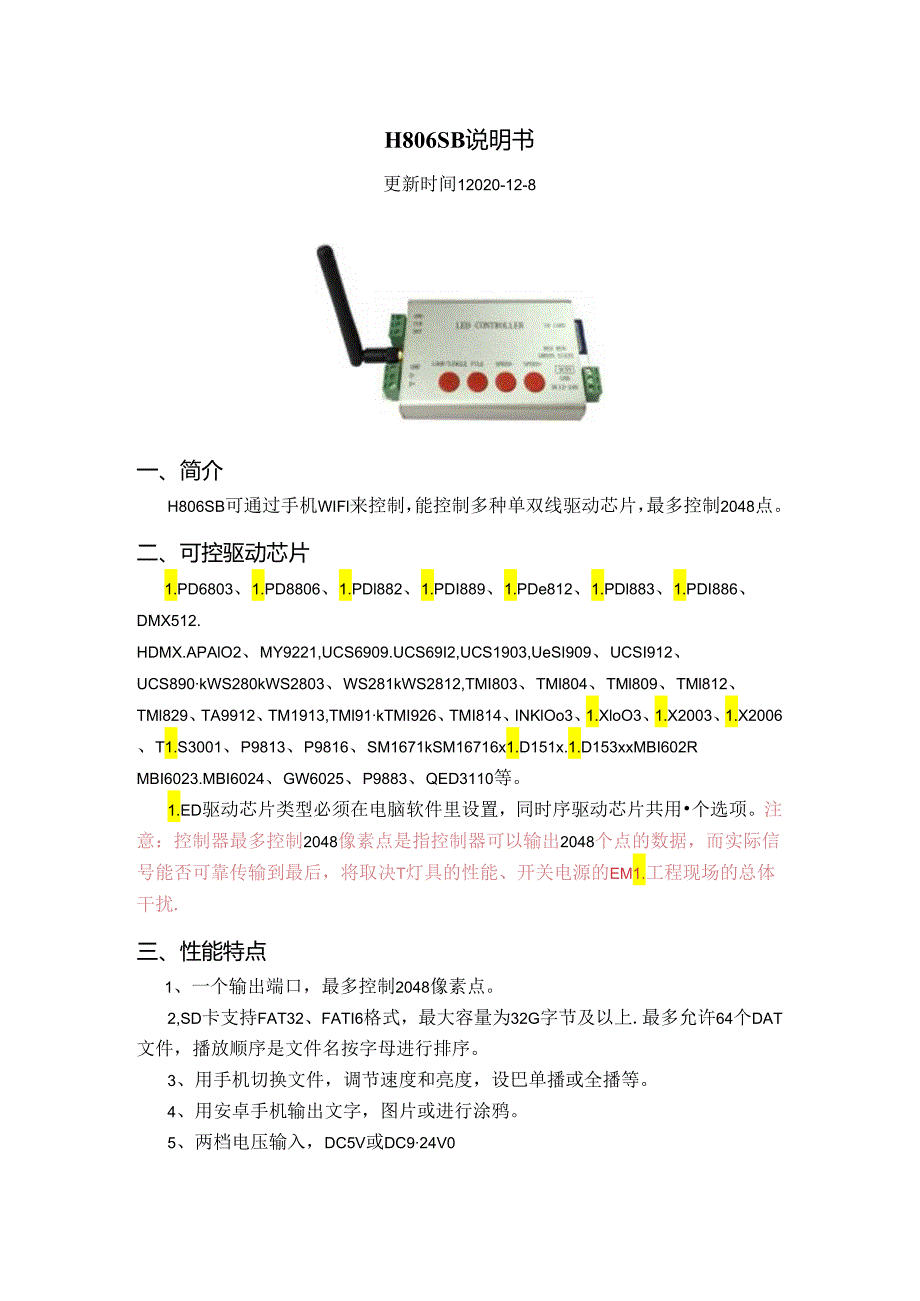

1、H806SB说明书更新时间12020-12-8一、简介H806SB可通过手机WIFl来控制，能控制多种单双线驱动芯片，最多控制2048点。二、可控驱动芯片1.PD6803、1.PD8806、1.PDl882、1.PDI889、1.PDe812、1.PDl883、1.PDI886、DMX512.HDMX.APAlO2、MY9221,UCS6909.UCS69I2,UCS1903,UeSI909、UCSI912、UCS890kWS280kWS2803、WS281kWS2812,TMI803、TMl804、TMl809、TMl812、TMl829、TA9912、TM1913,TMl91kTMI926
2、、TMI814、INKlOo3、1.XloO3、1.X2003、1.X2006、T1.S3001、P9813、P9816、SM1671kSM16716x1.D151x.1.D153xxMBI602RMBI6023.MBI6024、GW6025、P9883、QED3110等。1.ED驱动芯片类型必须在电脑软件里设置，同时序驱动芯片共用个选项。注意：控制器最多控制2048像素点是指控制器可以输出2048个点的数据，而实际信号能否可靠传输到最后，将取决T灯具的性能、开关电源的EM1.工程现场的总体干扰.三、性能特点1、一个输出端口，最多控制2048像素点。2,SD卡支持FAT32、FATI6格式，最

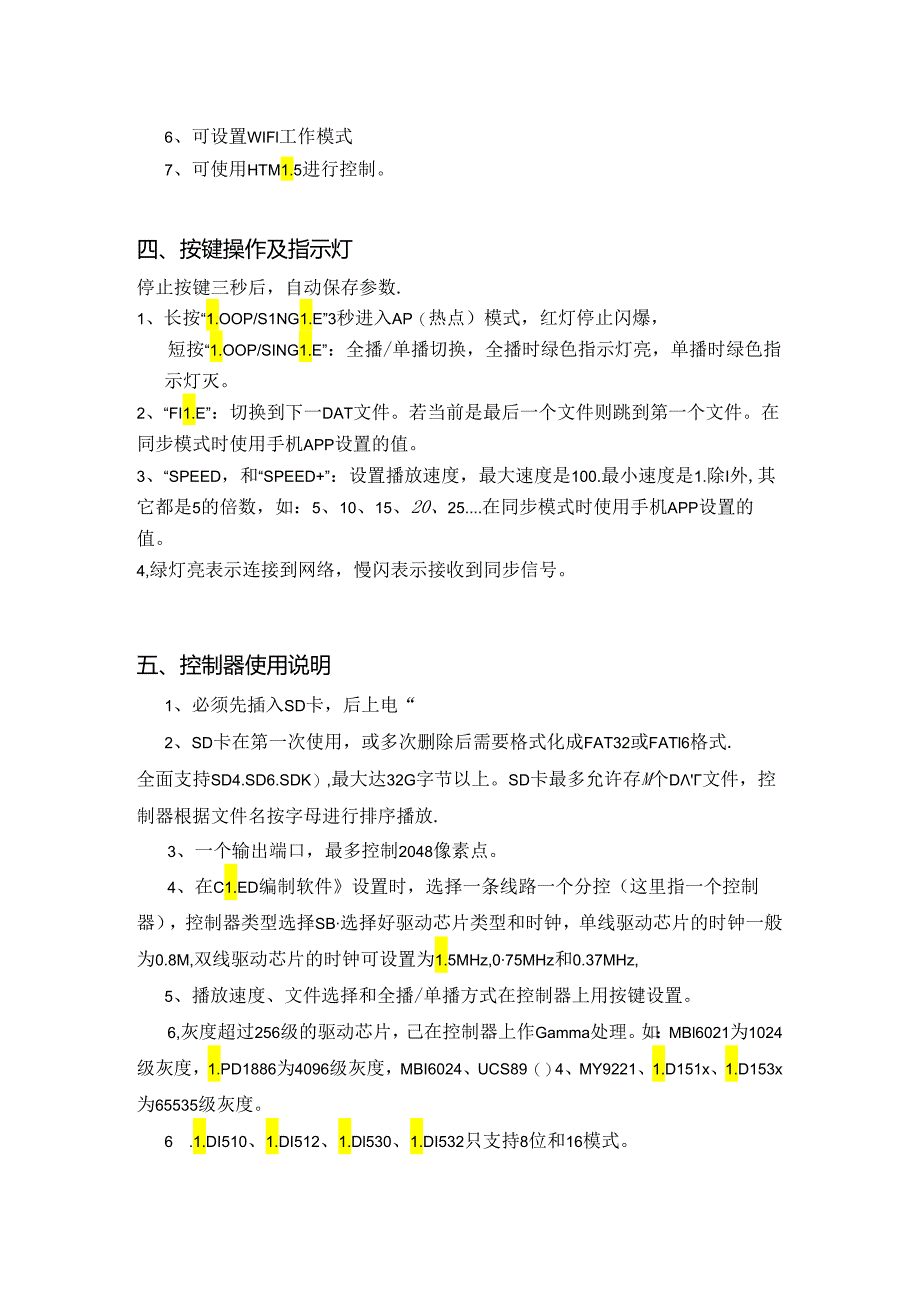

3、大容量为32G字节及以上.最多允许64个DAT文件，播放顺序是文件名按字母进行排序。3、用手机切换文件，调节速度和亮度，设巴单播或全播等。4、用安卓手机输出文字，图片或进行涂鸦。5、两档电压输入，DC5V或DC924V06、可设置WIFl工作模式7、可使用HTM1.5进行控制。四、按键操作及指示灯停止按键三秒后，自动保存参数.1、长按“1.OOP/S1NG1.E”3秒进入AP（热点）模式，红灯停止闪爆，短按“1.OOP/SING1.E”：全播/单播切换，全播时绿色指示灯亮，单播时绿色指示灯灭。2、“FI1.E”：切换到下一DAT文件。若当前是最后一个文件则跳到第一个文件。在同步模式时使用手机A
4、PP设置的值。3、“SPEED，和“SPEED+”：设置播放速度，最大速度是100.最小速度是1.除I外,其它都是5的倍数，如：5、10、15、20、25.在同步模式时使用手机APP设置的值。4,绿灯亮表示连接到网络，慢闪表示接收到同步信号。五、控制器使用说明1、必须先插入SD卡，后上电“2、SD卡在第一次使用，或多次删除后需要格式化成FAT32或FATl6格式.全面支持SD4.SD6.SDK）,最大达32G字节以上。SD卡最多允许存M个D文件，控制器根据文件名按字母进行排序播放.3、一个输出端口，最多控制2048像素点。4、在C1.ED编制软件设置时，选择一条线路一个分控（这里指一个控制器）

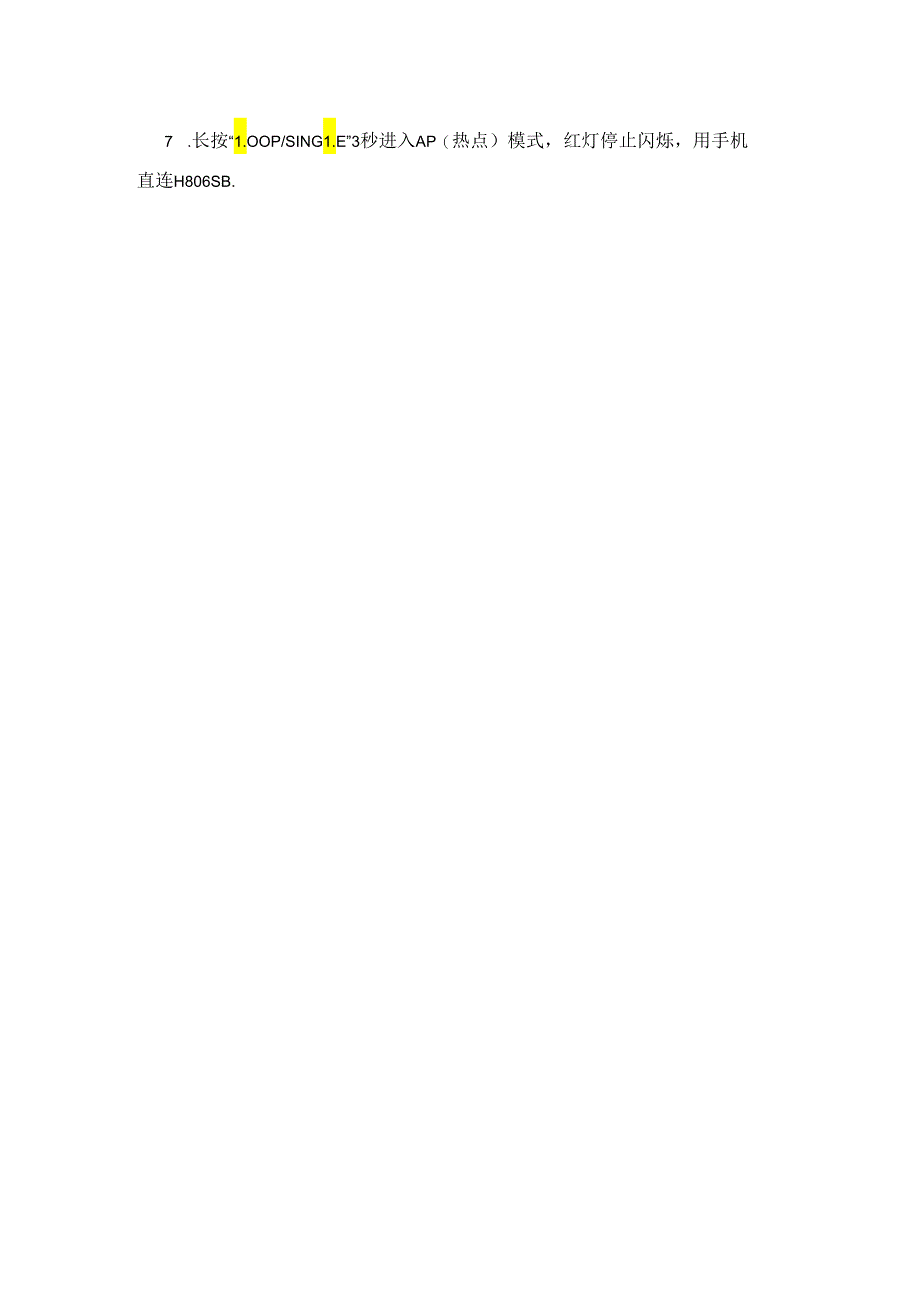

5、，控制器类型选择SB选择好驱动芯片类型和时钟，单线驱动芯片的时钟一般为0.8M,双线驱动芯片的时钟可设置为1.5MHz,075MHz和0.37MHz,5、播放速度、文件选择和全播/单播方式在控制器上用按键设置。6,灰度超过256级的驱动芯片，己在控制器上作Gamma处理。如：MBl6021为1024级灰度，1.PD1886为4096级灰度，MBI6024、UCS89（）4、MY9221、1.D151x、1.D153x为65535级灰度。6 .1.DI510、1.DI512、1.Dl530、1.DI532只支持8位和16模式。7 .长按“1.OOP/SING1.E”3秒进入AP（热点）模式，红灯
6、停止闪烁，用手机直连H806SB.六、HTM1.5网页控制从V109版本起，AP模式和Station模式都支持HTM1.5网页控制功能“不管什么操作系统，只要安装了浏览器就可以使用此功能。在浏览器的地址栏输入H806SB的IP地址后按回车，AP模式时IP为1.1.1.l-OX斯位多灵+e.：SIUliOn模式时自动获取，只有从路由器里才能看到IP地址，不方便。可以设置固定的IP地址,例如固定IP地址为192.168.1.8则在浏览罂地址栏输入-新标=X+0192.168.1.8：首页是选择文件，点击哪个图标就播放对应的文件。首页设置配置B1.UE蓝GREEN红色RED操作系统的语言是中文就显示
7、中文，否则显示英文，但Safari浏览器只能显示英文。设置页可设置速度和亮度，选择单播放还是全部循环播放。是否发送同步信号，注意：同一同域网只能一个H806SB发送何步.首页设置配置i三:单一文件循环发送同步配以页面如下，在长按-1.oopzsinglem进入ap,有些手机连接H806SB的热点时，会自动弹出此网页来配置网络。若没有配践网络，再次上电还是AP模式，但不会弹出此网页，需耍在浏览器输入ip.选择路由器，IP为犊示自动获取,前三字节自动匹配当前路由器OKV109Home升级固件选择路由器后，输入路由器的密码，IP的最后一字节为O或255时,表示从路由器自动获取，1-254可固定IP,
8、前三字节与在同一网络的手机、电脑一样，单击“0K”连接所选路由器，若连接成功进入Station模式。单击“Home”进入首页，单击“升级固件”进行固件升级，需要正确选择路由落和输入密码。七、手机操作说明1、启动手机软件H806SB,主界面显示DAT文件名及图标，H806SB所插入SD卡上的文件对应。2、检查WIFl连接,若已连接好忽略此步。单击“菜单”一W1.ANSCI”,则弹出W1.AN设置界面.注意手机不耍使用睁态IP.否则可能因为IP设置错误而导致不能通讯“给“W1.AN”和“自动接入”打勾，手机会自动扫描，在W1.AN网络下会看到以HCX_开头后面还跟有六个字符的网络名。单击“连接”按
9、钮。稍等片刻手机就会连接成功，在手机上方的状态栏会增加个WIH图标.按返回键退出W1.AN设置。I%中窜BMB10:34HuaCanXIngVFIcontroller*1Bballoonbluebutter-1曲西iclouddiamondfiren曲iflowerfootball1.-fullclr*EDoomeSettings6ConftgW1.ANSec(22)?DM233W1.ANi5W1.ANl已连接到HCX.9D9807网络通知酎近有开放网络时谩如我自动接入l设网络连接方式WlAN网络HCX.9D9807叁BSSFH801WIFI.已保存.it过WPA/WPA2PSK进行保护HCX
10、.9D97A9.已保存.通过WPA/WPA2P5K进行保护HCX.9D980F.巳保存.遢过WPAzWPA2PSK进行保护若手机连接上H806SB,可用手指点击图标来切换文件。3、单击菜单“设理”，弹出设置对话框，通过滑杆可调节速度和亮度.选中“堆一文件播放“，循环播放同一文件。若要输出文字，图片或进行涂鹑，需要在下图所示的“宽度”和“高度”输入屏的宽和高，走线现在规定从左卜进线，竖向折返，若发现RGB颜色不时，d在下面选择RGB股序。定如果想自己任意造型，在造型选项选择-自定义造型，然后点击任意造型按钮进入造型界面,造型起始点显示为绿色方形，结束点为红色圆形，造型可选用点型造型（一个一个点设
11、计）或选择线性造型（选择两点，自动补充连接中间点）如图所示。4、单击菜单“涂鸦”，进入图文输出和涂鸦界面。上部方格为图文输出和涂鸦区，下面是颜色选择条，再下面可输入文字大小、起始位置及文字内容，单击“发送文本”将文字输出到上部方格。单击“打开”可选择输出图片。八、路由甥和名称的设置及恢复、版本升级手机可以连接到H8（）6SB.这时H806SB是热点（AP模式），手机是终端;H806SB也可以连接到路由器,这时路由器是热点，H806SB是终端（StationH式）。H806SB在StatiOn时。H8O6SB默认连接的路由器为“1.ED168”，密码为“88888888”，自身的名称是以HCX_
12、开头后面还跟有六个字符，无密码.单击菜单“设备”，选择H806SB弹出设理界面，可选择路由器并输入路由器的连接密码.在“控制涔名称”可输入新名称，并输入新密码（密码为空表示开放）。需要选择“设置路由器”还是“设置设备名称”，然后的击“设置”。控制器的密码忘记1.可以长按“1.OOPfSING1.E3杪进入AP（热点）模式.当需要版本升级时，单击“更新固件”，也可以单击“恢更出厂设置”来恢复参数。九、差分同步功能控制的灯具不是DMX灯具，H806SB可以与若干个H801SB进行差分同步播放。将H806SB和所有HWHSB的D-接在-起，所有D+也必须连通。H80ISB的文件名长度不能超过8.并且以下划线加数了结尾.有下划线表示使用差分同步功能，文件名后面不能是I，可以全部是2,表示同步接收,如HCX_2.DAT。H806SB为同步发送，对文件名没有要求。可以用手机控制同时切换文件，设置播放速度，但H801SB不能调节亮度.H806SBH801SBH801SB十、控制器接口定义控制单线驱动Ie时接GND、DAT控制双线驱动IC时接GND、C1.K,DAT控制DMX512时接GND、D-、D+十一、规格参数输入电压DC5V或DV9-24V功耗0.3W带载点数2048点重量O-IKg工作温度-20Co-75Co外形尺寸1.I50xW82xH38
