1、附件：货物详细技术参数表序号设备名称品牌型号技术参数1教学整车（纯电）比亚迪BYD7005BEVA7一、整车配置参数1.动力电池：原装银钻钵酸锂三元动力电池；动力电池包总容量408.8V130AH（约53.1度电），共112节单体电池串联而成；采用分布式电池管理系统，由1个电池管理控制器（BMC）和多个电池信息采集器（BTC）及1套动力电池采样线组成；动力电池采用电池液冷和PTC加热系统调节温度；2.高压三合一充配电总成（含DC/DC转换器、车载充电器OBC以及高压配电箱PDU）冷却方式：水冷控制模块：IGBT最大输出容量：180KW最大输出电流：270A防护等级：TP67OBC充电功率：6.
2、6KWOBC类型：单向，隔离DC额定输出电压：13.8VDC额定输出电流：145A3.驱动系统三合一（含驱动电机、电机控制器、减速器）电机类型：永磁同步驱动电机持续功率：不小于35KW峰值功率：不小于IOOKW持续扭矩：70N.m峰值扭矩:180N.m最大转速：12IOOrpm冷却方式：水冷变速箱速比：10.74.空调和暖风系统：电动空调，工作电压408.8V电动PTC加热水循环5.其它参数如下:车体（约）：长：4675mm；宽：1770mm；高：1500mm；轴距：约2670un;前轮距：约1525mm；后轮距：约1520mm；最高车速（约）：130Kmh等速法纯电续驶里程（约）：480Km

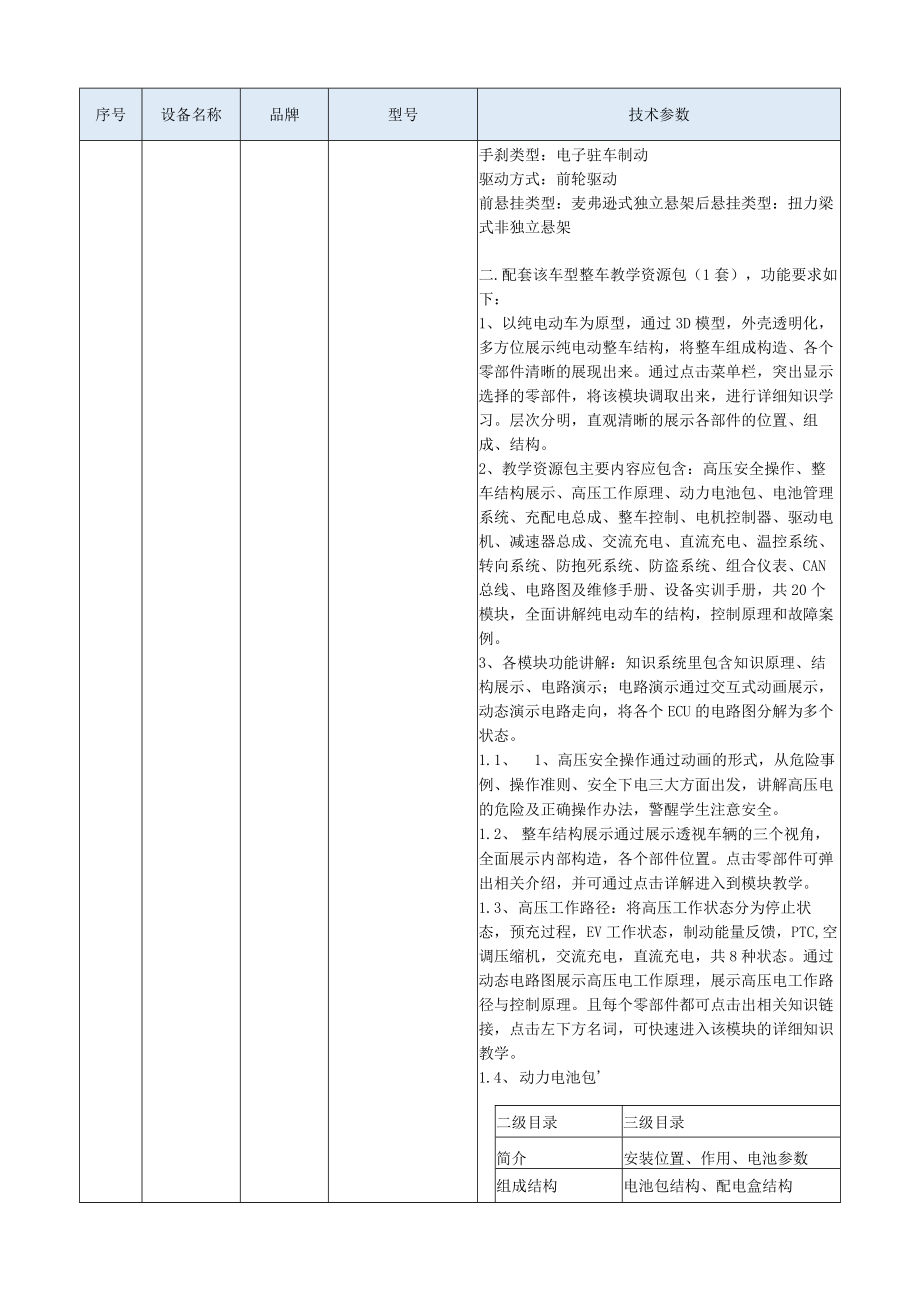

3、车门数：4：座位数：5；车体结构：三厢轿车转向助力：电动助力前制动类型：通风盘后制动类型：盘式序号设备名称品牌型号技术参数手刹类型：电子驻车制动驱动方式：前轮驱动前悬挂类型：麦弗逊式独立悬架后悬挂类型：扭力梁式非独立悬架二.配套该车型整车教学资源包（1套），功能要求如下：1、以纯电动车为原型，通过3D模型，外壳透明化，多方位展示纯电动整车结构，将整车组成构造、各个零部件清晰的展现出来。通过点击菜单栏，突出显示选择的零部件，将该模块调取出来，进行详细知识学习。层次分明，直观清晰的展示各部件的位置、组成、结构。2、教学资源包主要内容应包含：高压安全操作、整车结构展示、高压工作原理、动力电池包、电池
4、管理系统、充配电总成、整车控制、电机控制器、驱动电机、减速器总成、交流充电、直流充电、温控系统、转向系统、防抱死系统、防盗系统、组合仪表、CAN总线、电路图及维修手册、设备实训手册，共20个模块，全面讲解纯电动车的结构，控制原理和故障案例。3、各模块功能讲解：知识系统里包含知识原理、结构展示、电路演示；电路演示通过交互式动画展示，动态演示电路走向，将各个ECU的电路图分解为多个状态。1.1、 1、高压安全操作通过动画的形式，从危险事例、操作准则、安全下电三大方面出发，讲解高压电的危险及正确操作办法，警醒学生注意安全。1.2、 整车结构展示通过展示透视车辆的三个视角，全面展示内部构造，各个部件位

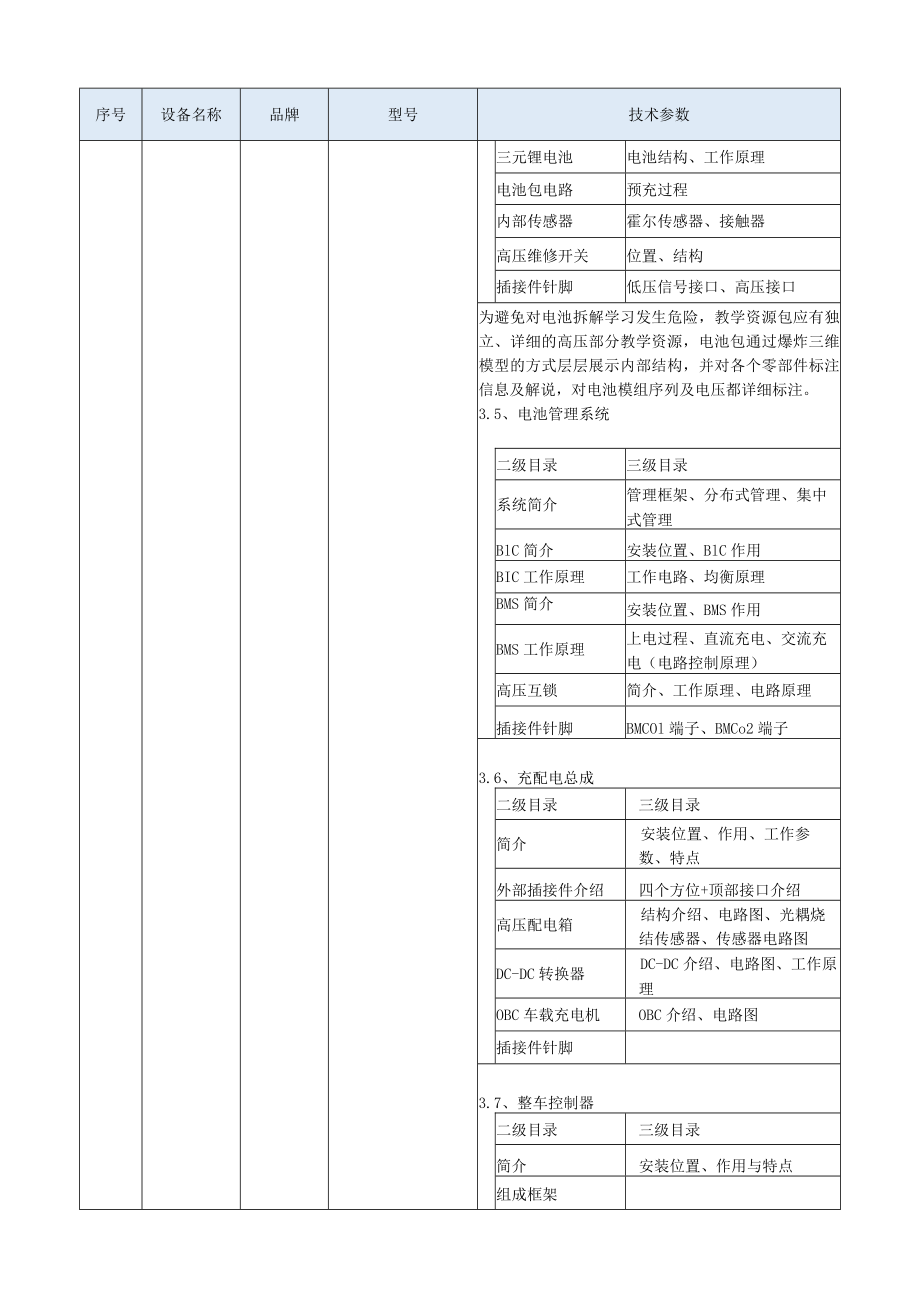

5、置。点击零部件可弹出相关介绍，并可通过点击详解进入到模块教学。1.3、 高压工作路径：将高压工作状态分为停止状态，预充过程，EV工作状态，制动能量反馈，PTC,空调压缩机，交流充电，直流充电，共8种状态。通过动态电路图展示高压电工作原理，展示高压电工作路径与控制原理。且每个零部件都可点击出相关知识链接，点击左下方名词，可快速进入该模块的详细知识教学。1.4、 动力电池包二级目录三级目录简介安装位置、作用、电池参数组成结构电池包结构、配电盒结构序号设备名称品牌型号技术参数三元锂电池电池结构、工作原理电池包电路预充过程内部传感器霍尔传感器、接触器高压维修开关位置、结构插接件针脚低压信号接口、高压接
6、口为避免对电池拆解学习发生危险，教学资源包应有独立、详细的高压部分教学资源，电池包通过爆炸三维模型的方式层层展示内部结构，并对各个零部件标注信息及解说，对电池模组序列及电压都详细标注。3.5、电池管理系统二级目录三级目录系统简介管理框架、分布式管理、集中式管理BlC简介安装位置、BlC作用BIC工作原理工作电路、均衡原理BMS简介安装位置、BMS作用BMS工作原理上电过程、直流充电、交流充电（电路控制原理）高压互锁简介、工作原理、电路原理插接件针脚BMCOl端子、BMCo2端子3.6、充配电总成二级目录三级目录简介安装位置、作用、工作参数、特点外部插接件介绍四个方位+顶部接口介绍高压配电箱结构
7、介绍、电路图、光耦烧结传感器、传感器电路图DC-DC转换器DC-DC介绍、电路图、工作原理OBC车载充电机OBC介绍、电路图插接件针脚3.7、整车控制器二级目录三级目录简介安装位置、作用与特点组成框架序号设备名称品牌型号技术参数加速模式简介、电路原理、数据信号制动模式简介、电路原理、数据信号无极风扇控制模式简介、电路原理、数据信号真空助力简介、电路原理、数据信号插接件针脚3.8、电机控制器二级目录三级目录安装位置作用及特点系统框架结构组成工作原理预充过程、驱动过程、能量回收IGBT工作原理插接件针脚3.9、驱动电机二级目录安装位置作用及特点结构组成电机旋转原理电机三相变化旋变原理3.10、减速
8、器总成二级目录安装位置作用及特点结构组成差速器原理3.11、交流充电二级目录序号设备名称品牌型号技术参数交流充电方式供电设备输出电压充电模式使用条件触头定义充电电路图充电时序交流充电，分为交流充电方式、供电设备输出电压、充电模式使用条件、触头定义、充电电路图、充电时序6个内容，多方位讲解充电原理，其中充电电路图，将整个充电过程分解为8个状态，采用动画的形式展现电路工作原理，智能按键控制，其中重要的三个检测信号，必须能重点展示数据的变化。3.12、直流充电二级目录触头定义充电电路图充电流程充电时序3.13、温控系统二级目录三级目录系统简介温控系统概述、温控系统零部件空调制冷系统工作流程、电路控制
9、原理空调供暖系统工作流程、电路控制原理电池热管理系统工作流程、电路控制原理3+3温控系统工作流程、电路控制原理、无极风扇插接件针脚3.14、转向系统二级目录三级目录简介概述、结构组成、EPS分类工作原理动力传递过程、助力控序号设备名称品牌型号技术参数制功能、回正控制功能电路原理3.15、防抱死系统二级目录三级目录ABS系统结构系统路径传递ABS制动管路防抱死原理增压状态、保压状态、泄压状态、正常状态3.16、防盗系统二级目录零部件介绍智能钥匙解锁无钥匙启动后备箱启动无电模式启动远程启动3.17、组合仪表二级目录简介系统框架信息表指示灯信息3.18CAN总线3二级目录CAN基本原理技术介绍E5网
10、络拓扑图.19、电路图及维修手册，附赠完整的电路图及里修手册。二级目录序号设备名称品牌型号技术参数300-2015款300-2017款450-2018款三.配套“新能源汽车动力电池系统与充电系统”类教材：1.教材应为技师学院或高等职业教育汽车类专业校企合作“互联网+”创新型教材；教材至少应包含纯电动汽车结构与原理、纯电动汽车动力电池系统、纯电动汽车充电系统等3个模块，教材内容不少于12个单元和9个任务工单，应包含教学项目清单如下：模块一：纯电动汽车结构与原理单元1.纯电动汽车总体结构组成；单元2.纯电动汽车基本工作原理；模块二：纯电动汽车动力电池系统单元1.动力电池单元2.蓄电池管理系统(BM
11、S)；单元3.国内外知名品牌纯电动汽车动力电池的应用；单元4.国内常见纯电动汽车动力电池单元5.动力电池检测实训任务工单2-1.动力电池组成结构的认知及数据流的读取分析任务工单2-2.单体蓄电池类型的认知以及主要性能指标的测量任务攻单2-3.动力电池绝缘纸和内部互锁的测量任务攻单2-4.动力电池内部各接触器上电过程的测量与分析任务工单2-5.动力电池的拆装模块三：纯电动汽车充电系统单元1.充电系统简介单元2.低压充电系统与能量回收系统单元3.7KW交流充电桩单元4.60KW直流充电桩单元5.充电系统常见故隙任务工单3-1.交直流充电口结构原理认知任务工单3-2.交流充电基本检测，数据流和波形分
12、析任务工单3-3.交流充电常见故障诊断与排除任务工单3-4.7KW交流充电桩拆装与调试序号设备名称品牌型号技术参数2.该教材为高等职业教育汽车类专业校企合作“互联网+”创新型教材。3.该教材内含实操微课视频不少于14个，通过扫描二维码，打开实操微课视频（考虑保存及使用方便，不接受视频载体为光盘等实物存储介质），具体需包含视频如下：Ol-纯电动汽车安全宣传动画02-高压四合一03-纯电动汽车预充状态04-纯电动汽车运行状态05-纯电动汽车能量回收06-纯电动汽车漏电状态07-纯电动汽车交流充电状态08-高压维修开关位置09-高压维修开关插拔-高压互锁波形检测-预充接触器上电波形检测- 动力电池电
13、量SOC标定- 动力电池拆卸- 充电操作2教学整车（纯电）吉利HQ7002BEV721.动力电池：三元锂动力电池技术，单体电池电压3.65V,电池容量150h,组合方式1P95S（共17个模块，其中10个为1P6S,7个为1P5S,分上下两层布置），总容量346V150h（约52度电）；集中式电池管理系统，有被动均衡功能：原装各模组总成，CSC采集系统，电池控制单元（BMU）,电池高压分配单元（B-BOX）,维修开关等部件。电机控制器（含DC/DC模块）：冷却方式：水冷控制模块：IGBT额定功率：42KW峰值功率：120KW防护等级：1P67驱动电机：（永磁同步电机）额定功率：42KW最大功率:120KW额定扭矩：105N.m最大扭矩：250N.m最大转速：12000rpm冷却方式：水冷空调和暖风系统：电动空调，工作电压346V序号设备名称品牌型号技术参数电动PTC加热水循环车体（约）：长：4631mm；宽：1789mm；高：1495mm；轴距：2650mm；前轮距（约）：1502mm；后轮距（约）：1492mm；最高车速（约）：140Kmh纯电最大续航里程：400Km:直流快充（约）：0.5h（80%电量）慢充：220V/7KW交流慢充；大于8h车门数：4；座位数：5；车体结构：三厢轿车转向助力：电动助力前制动类型：通风盘后制动类型：盘式驻车制动类型：电子驻车驱动方
