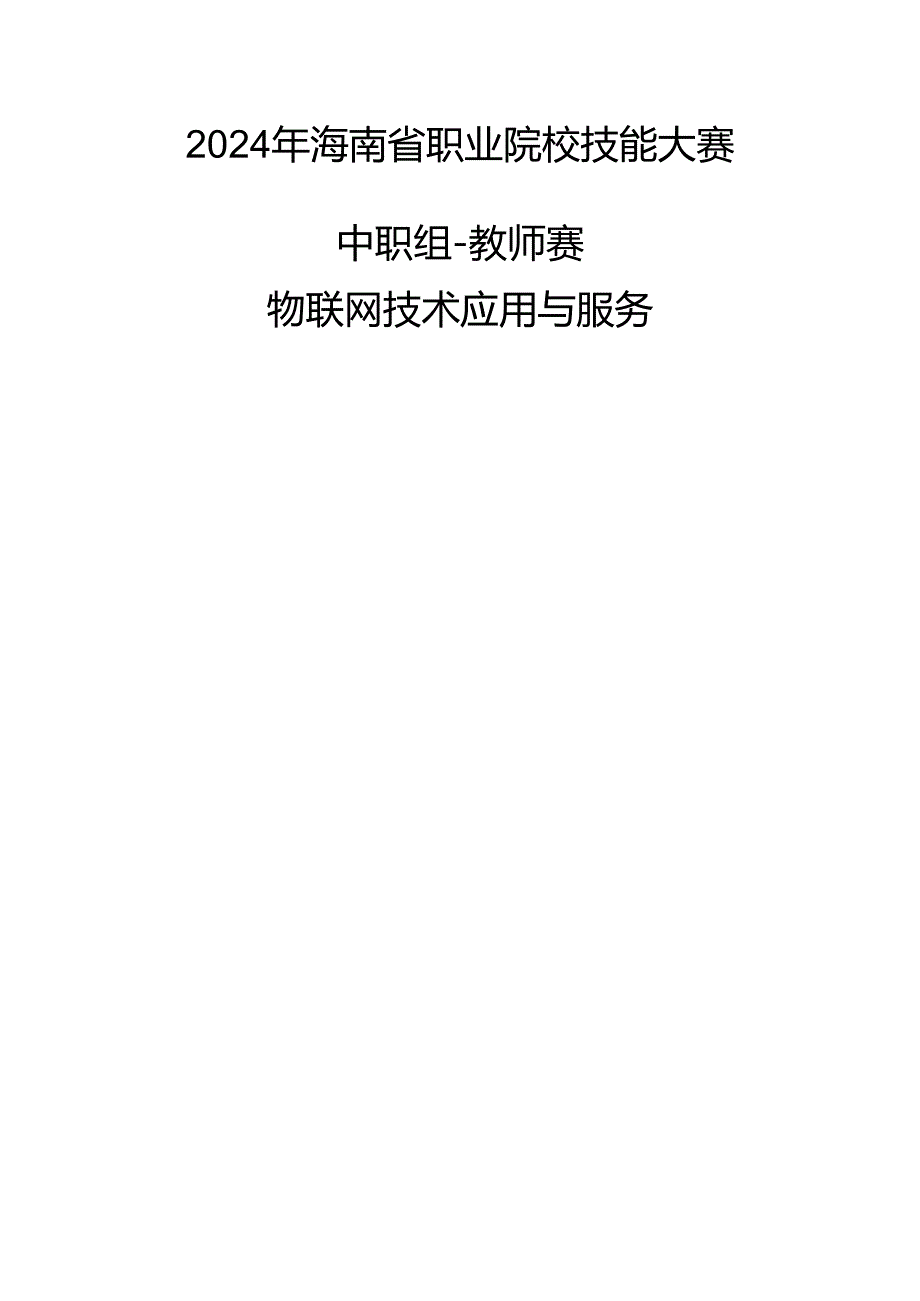

1、2024年海南省职业院校技能大赛中职组-教师赛物联网技术应用与服务一、赛项名称赛项名称：物联网技术应用与服务英文名称：IoTTechnologyApplicationandMaintenance赛项组别：中职组教师赛赛项归属产业：电子信息产业二、竞赛目的为充分发挥技能大赛引领专业建设及课程改革的提升作用，促进中职学校物联网技术应用相关专业的建设及人才的培养进程，以满足社会对物联网技术技能人才的需求。本赛项展示物联网技术应用相关专业的中职学生的物联网应用系统实践能力，进一步通过本赛项促进物联网应用相关专业的教学内容与教学方法创新，深化校企合作、引导教学改革和专业方向优化,探索培养企业需要的物联网

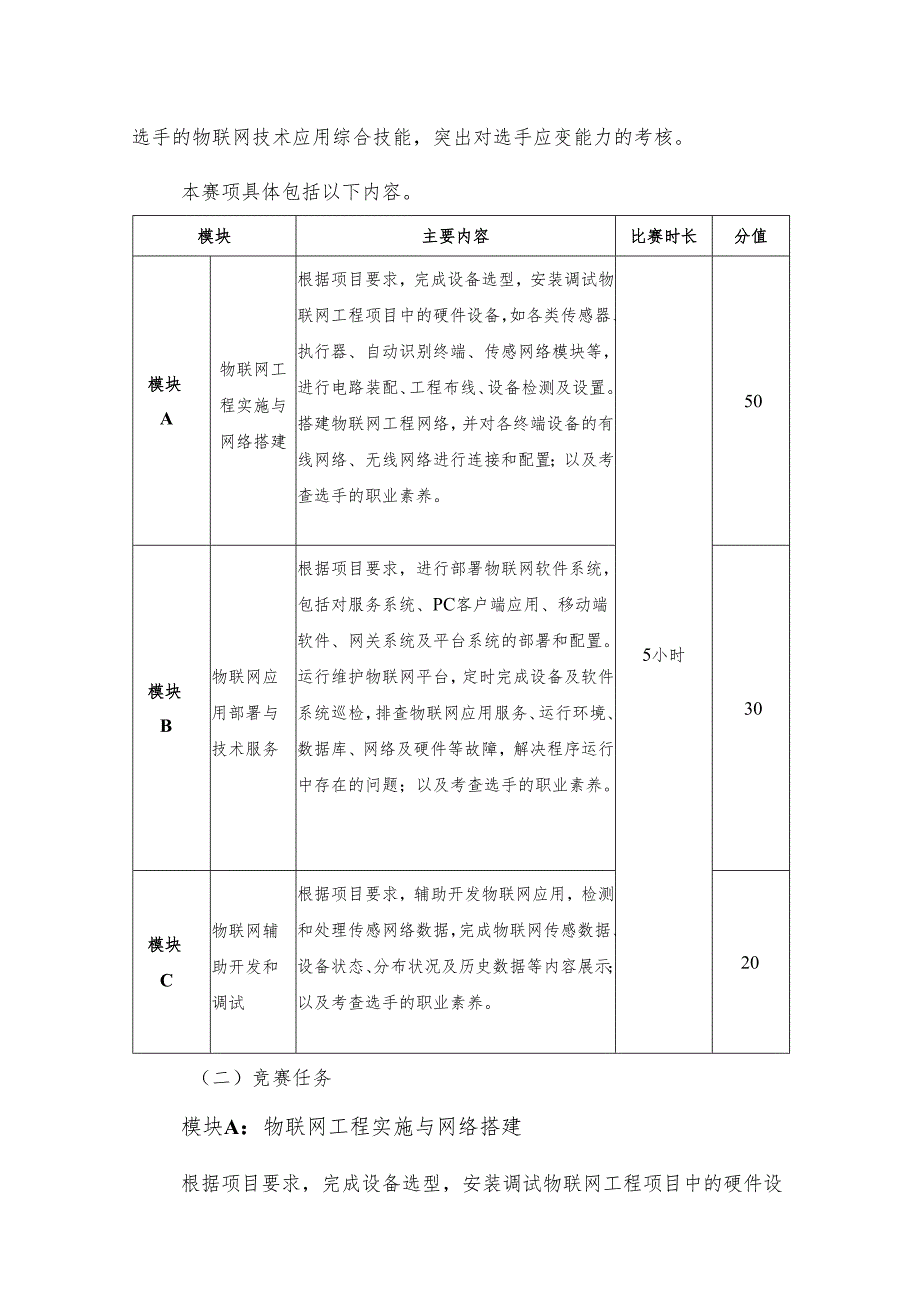

2、技术技能型人才的新途径、新方法。三、竞赛内容（一）竞赛内容概述本赛项要求选手根据物联网项目需求，利用专业工具安装调试硬件设备，建立并管理物联网工程的网络环境，部署安装软件系统，配置物联网平台，辅助开发、调试和维护物联网应用。要求选手在规定时间内，根据物联网应用场景要求完成竞赛任务，通过对物联网系统相关硬件设备及软件系统的操作，构建真实的物联网工作场景，考察选手的物联网技术应用综合技能，突出对选手应变能力的考核。本赛项具体包括以下内容。模块主要内容比赛时长分值模块A物联网工程实施与网络搭建根据项目要求，完成设备选型，安装调试物联网工程项目中的硬件设备，如各类传感器、执行器、自动识别终端、传感网络
3、模块等，进行电路装配、工程布线、设备检测及设置。搭建物联网工程网络，并对各终端设备的有线网络、无线网络进行连接和配置；以及考查选手的职业素养。5小时50模块B物联网应用部署与技术服务根据项目要求，进行部署物联网软件系统，包括对服务系统、PC客户端应用、移动端软件、网关系统及平台系统的部署和配置。运行维护物联网平台，定时完成设备及软件系统巡检，排查物联网应用服务、运行环境、数据库、网络及硬件等故障，解决程序运行中存在的问题；以及考查选手的职业素养。30模块C物联网辅助开发和调试根据项目要求，辅助开发物联网应用，检测和处理传感网络数据，完成物联网传感数据、设备状态、分布状况及历史数据等内容展示；以
4、及考查选手的职业素养。20（二）竞赛任务模块A：物联网工程实施与网络搭建根据项目要求，完成设备选型，安装调试物联网工程项目中的硬件设备，如各类传感器、执行器、自动识别终端、传感网络模块等，进行电路装配、工程布线、设备检测及设置。搭建物联网工程网络,并对各终端设备的有线网络、无线网络进行连接和配置；以及考查选手的职业素养。模块B:物联网应用部署与技术服务根据项目要求，部署物联网软件系统，包括服务系统、PC客户端应用、网关系统及平台系统的部署和配置。运行维护物联网平台，定时完成设备及软件系统巡检，排查物联网应用服务、运行环境、数据库、网络及硬件等故障，解决程序运行中存在的问题，以及考查选手的职业素
5、养。模块C物联网辅助开发和调试根据项目要求，辅助开发物联网应用，检测和处理传感网络数据，完成物联网传感数据、设备状态、分布状况及历史数据等内容展示，以及考查选手的职业素养。赛题的各个模块均采用全国职业院校技能大赛题库编制说明类型二的样式，样题的题目类型包括设备安装与维护类、应用部署与服务类、辅助开发与调试类，样题题目类型展示如下。1.设备安装与维护类例1：物联网设备的安装和部署竞赛目标：考察选手物联网设备安装与调试的能力及是否符合工艺标准；竞赛方式：线下比赛，团队协作。竞赛规则：按竞赛任务书，由团队协作完成相关要求，本赛题的评分方法为结果评分。竞赛环境及技术平台：选手在所分配的竞赛工位内，使用
6、物联网应用开发竞赛技术平台中的设备设施，完成赛题任务。技术规范：物联网安装调试员国家职业技能标准竞赛内容：按照下图，选择合适的设备安装到物联网实训工位上，要求设备安装工艺标准、正确，设备安装位置工整、美观，连线整洁工整美观。任务要求：(1)工位设备安装布局图如下所示C-Q1继电器继电器IB电-继电器继电器网培热像头UHF射频读写器多层！：示灯I。T采集三5I继电器继电S实线表示区域分割线(2)将扫描枪、打印机与服务器计算机连接好相关数据线并放到服务器计算机的桌子上面，且摆放整齐。(3)要求A-Ql区域中的设备通过该区域中的4G通讯终端实现数据通讯与控制。(4)要求A-Q3区域中的设备通过该区域
7、中的IoT采集器实现数据与控制。(5)要求A.Q4区域中的设备通过该区域中的串口终端实现数据通讯与控制。(6)要求C面工位中模拟量、数字量、负载设备必须通过C-Q2区域中的IOT采集器实现数据通讯与控制。(7)要求B-Q3区域安装的ZigBee协调器后续与物联网应用终端相连。(8)其他未明确线路连接方式的区域请选手自行确认。(9)要求选手在划分区域的线槽盖上粘上黑色电工胶带，表示该线槽是区域分割线。选手需自行制作合格的网线，若选手无法实现,可以填写“协助申请单”后，领取成品网线，但提出申请后，将按标准扣分。该网线处理不好，会影响后续部分任务完成。2.应用部署与服务类例2：物联网中心网关的配置竞
8、赛目标：考核选手具有物联网平台、数据库及应用程序安装、配置与运行维护的能力。竞赛方式：线下比赛，团队协作。竞赛规则：按竞赛任务书，由团队协作完成相关要求，本赛题的评分方法为结果评分。竞赛环境及技术平台：选手在所分配的竞赛工位内，使用物联网应用开发竞赛技术平台中的设备设施，完成赛题任务。技术规范：物联网安装调试员国家职业技能标准竞赛内容：选手根据要求完成中心网关的配置。任务要求：(I)要求完成TCP连接参数配置，将中心网关数据发送到物联网云服务系统。(2)根据工位上设备安装情况自行将传感器和执行器添加到网关配置信息中(3)保证云服务系统可以获取到传感器实时数据和执行器工作状态，可以控制执行器工作
9、状态。(4)完成以上任务后做以下步骤：将中心网关配置TCP连接参数的界面截图，另存为B-I-1.jpg,要求截图中可以看到配置数据发送至物联网云服务系统相关的信息。将中心网关中配置A-Q3区光照传感器的配置界面截图，另存为B-l-2.jpgo将中心网关中配置A-Q3区常亮绿灯的配置界面截图，另存为B-l-3.jpgo将中心网关中配置C-Q3区烟雾传感器的配置界面截图，另存为B-l-4.jpgo3.辅助开发与调试类例3：CC2530辅助开发竞赛目标：考核选手具有物联网设备数据采集与标注、应用程序辅助开发的能力。竞赛方式：线下比赛，团队协作。竞赛规则：按竞赛任务书，由团队协作完成相关要求，本赛题的
10、评分方法为结果评分。竞赛环境及技术平台：选手在所分配的竞赛工位内，使用物联网应用开发竞赛技术平台中的设备设施，完成赛题任务。技术规范：物联网安装调试员国家职业技能标准、1+X传感网应用开发职业技能等级标准竞赛内容：要求开发编写一个按键控制的程序，选手需要使用1个ZigBee节点盒，新建工程完成相关功能开发。任务要求：(I)ZigBee节点盒通电或重置，节点盒的1.ED1.1.ED2灯都不亮。(2)长按SWI键不松开，1.EDl灯亮，1.ED2灯熄灭。(3)松开SWl键，1.ED1.1.ED2亮灯都常亮。(4)双击SWI可以控制1.EDl灯实现呼吸灯效果，1.ED2灯保持熄灭状态。(5)再次双击
11、SWl可以控制1.EDl维持当前亮度不再发生变化，1.ED2继续保持熄灭状态。(6)将编写好的程序发布到蓝色ZigBee节点盒中。(7)完成以上任务后请做以下步骤：将ZigBee节点盒安装到B面工位的B-Q3区域中，在小辣椒天线上贴上标签纸，标签纸写上通上电源等待裁判评分。把完整的工程代码拷贝到服务器计算机“D:提交资料模块Cl”目录中。（三）考核技术要点传感器技术、卫星定位技术、ZigBee传输技术、NBTOT及1.ORa等低功耗广域网传输技术、射频识别技术、条码识别技术、无线传感网技术、物联网网关技术、嵌入式技术、智能终端技术、物联网平台技术、物联网应用软件开发技术。（四）竞赛时长共5个小
12、时。四、竞赛方式1 .本赛项为团队赛，以院校为单位组队参赛，不得跨校组队，同一学校参赛队可派2-3队参赛。2 .每支参赛队由2名选手组成，参赛选手须为海南省中等职业学校在岗物联网、电子信息、计算机相关专业教师。五、竞赛流程（一）竞赛流程图（二）竞赛时间安排表日程时间竞赛环节说明第一天下午各参赛队报到一熟悉场地一召开领队会，抽取抽签顺序号比赛日07:00-07:30启封赛场在裁判员和监督仲裁员的监督下工作人员启封赛场07:45-08:10竞赛选手进行一次加密参赛选手持参赛证、身份证和学生证接受工作人员检录并进行一次加密确定参赛编号08:10-08:25二次抽签加密参赛选手凭一次加密后的参赛编号进
13、行二次抽签加密确定赛位号08:25-08:50竞赛入场检录参赛选手凭赛位号接受入场检录确认没有携带竞赛禁止的工具和材料08:50-09:00竞赛选手入场就位、发布竞赛任务参赛选手根据赛位号由工作人员引导进入竞赛工位、裁判宣读竞赛规则及赛场规则，发布竞赛任务并作必要说明09:00-14:00竞赛一14:00-15:00赛项申诉与仲裁一15:00-17:00评分裁判组对竞赛的各参赛队评分17:00-18:00解密对加密信息进行解密18:00-20:00成绩确认对成绩确认并封存。20:00-21:00汇总成绩对比赛成绩进行汇总21:00-00:00成绩公布在指定地点，以纸质形式向全体参赛队公布成绩注
14、：根据工位数和参赛选手人数增/减竞赛场次。（三）竞赛过程1.参赛选手入场和就位参赛选手使用报到时领取的抽签号，进行一级加密顺序号及二级加密赛位号的抽取，入场时赛位号进行检录查询赛场的位置，并按照工位位置就位等候比赛开始；2 .竞赛过程在裁判长宣布比赛开始后，各参赛选手通过赛位号找到比赛工位,正式进行竞赛，按照每个工位提供的任务书上的项目要求，完成每个项目任务要求，并按照任务要求提交和保存竞赛结果；3 .竞赛结束在竞赛规定时间到达后，裁判长会宣布竞赛结束，每个竞赛工位设备锁定，参赛选手停止所有操作，并按照裁判组要求有次序的离开竞赛场地。六、竞赛试题本赛项的命题工作由赛项执委会指定的命题专家组负责
15、，按照竞赛规程的内容要求，在方向和难度上依据教育部颁发的职业院校相关专业人才培养标准和国家职业标准，结合物联网人才培养要求和物联网企业岗位需要进行设计，命题专家在完成命题后，交由赛项执委会指定的专家进行审核。七、竞赛规则（一）报名要求本赛项为团体赛，以院校为单位组织组队参赛，不允许跨校组队。参赛选手在报名获得确认后，原则上不再更换。如在筹备过程中，选手因故不能参赛，参赛学校主管部门需出具书面说明并按相关参赛选手资格补充人员并接受审核；竞赛开始后，参赛队不得更换参赛选手,允许队员缺席比赛。（二）赛前准备1.参赛选手应在竞赛日程规定的时间熟悉竞赛场地，选手可进入竞赛场地及工位熟悉。2.参赛队熟悉竞赛场地后，认为所提供的设备、工具等不符合竞赛规定或有异议时，参赛队领队必须在1小时内提出书面报告，送交赛项执委会进行处理，超过时效将不予受理。（三）正式比赛1 .参赛
