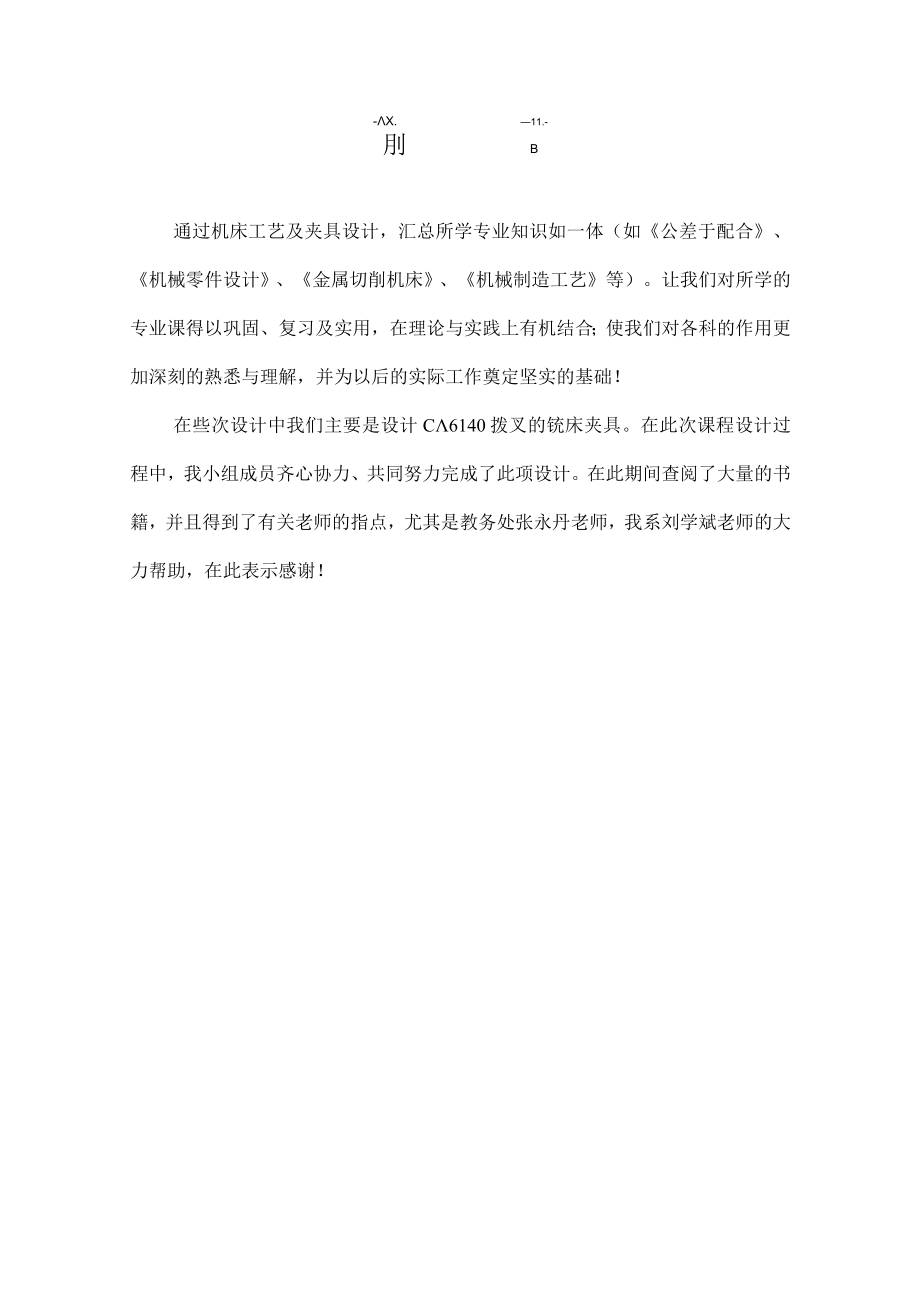

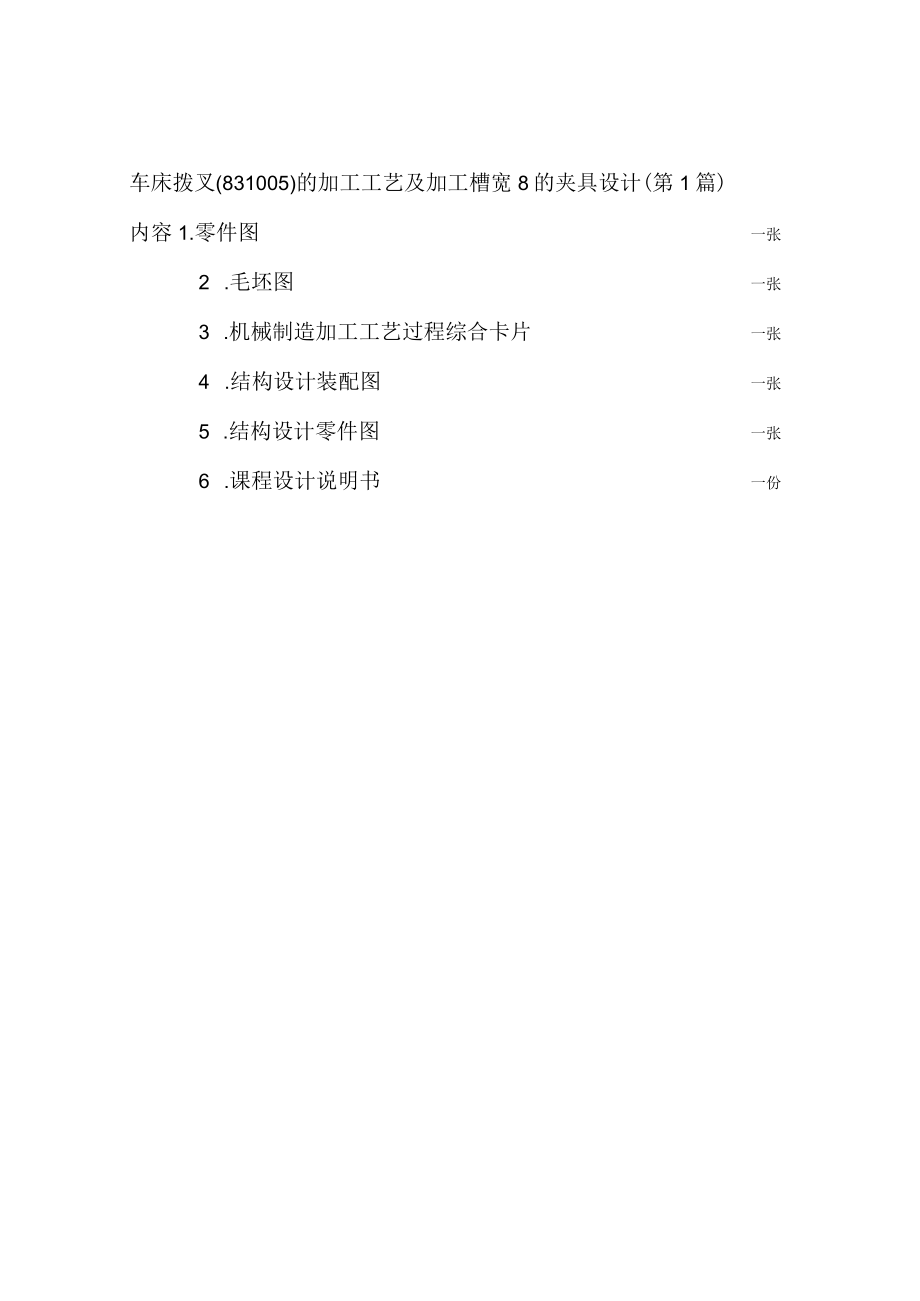

1、车床拨叉(831005)的加工工艺及加工槽宽8的夹具设计(第1篇)内容1.零件图一张2 .毛坯图一张3 .机械制造加工工艺过程综合卡片一张4 .结构设计装配图一张5 .结构设计零件图一张6 .课程设计说明书一份-X.11.-刖B通过机床工艺及夹具设计，汇总所学专业知识如一体（如公差于配合、机械零件设计、金属切削机床、机械制造工艺等）。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计C6140拨叉的铳床夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在此期
2、间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系刘学斌老师的大力帮助，在此表示感谢！一.设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。2、通过对零件某道工序的夹具
3、设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。二.零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。宽度为18也（Hmm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。所以，宽度为18（H）mm的槽和滑移齿轮的配合精度要求很高。（二）、零件的工艺分析：CA6140拨叉共有两组加工
4、表面。1 .以花键孔的中心线为基准的加工面这一组面包括025/23OmnI的六齿方花键孔、022+。花键底孔两端的2X15到角和距中心线为27mm的平面。2 .以工件右端面为基准的8+tmm的槽和18+%mm的槽经上述分析可知，对于两组加工表面，可先加工其中一组表面,然后借助于专用夹具加工另一组表面。二、工艺规程设计（一）确定毛坯的制造形成。零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。经查金属机械加工工艺人员手册表5-5取等级为2级精度底面及侧面浇
5、注确定待加工表面的加工余量为30.8mm。毛坯零件图如下图：（二）基准的选择。1 .粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以中40的外圆表面的粗基准。2 .精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。（二）制定工艺路线。方案一工序：1 .粗、精车端面，钻、扩花键底孔、倒两端15。倒角。2 .粗、精铳削B面。3 .铳削8+03mm的槽。4 .铳削18+0叱mm的槽。5 .拉花键。方案二工序：1 .粗、精车端面，钻、扩花键底孔、倒两端15。倒角。以40mm圆柱面为粗基准。选用C3163-1转塔式六角车床及三爪卡盘夹具。2 .拉花键。以A面为基准，3 .铳削槽
6、B面。以花键的中心线及A面为基准。选用X62W卧式铳床加专用夹具4 .铳削8+o3omm的槽。以花键的中心线及A面为基准。选用X62W卧式铳床加专用夹具。5 .铳削18+%m1的槽。以花键的中心线及A面为基准。选用X62TV卧式铳床加专用夹具。方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序。但此方案中2.3.4工序很难对工件进行定位和加紧、方案二中，把花键放在第一道工序的后边，这样，方案二中的3.4.5道工序很容易对工件进行定位与加紧即以花键中心线和A面作为3.4.5道工序的定位基准。此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。以上工艺过程详见附表1“机械加工
7、工艺过程综合卡片”（三）机械加工余量。CA6140的拨叉材料为HT200o毛坯重量为1.0kgb=160MPaHBS生产类型为由大、中批量生产，采用模锻锻模。根据上述的原始资料加工工艺，分别确定各个加工表面的机械加工余量，工序尺寸以毛坯尺寸如下：1. A面的加工余量A面有30.8mm的加工余量，足够把铸铁的硬质表面层切除2. 矩形花键底孔。要求以矩形花键的外径定心，故采用拉削加工内孔尺寸为22O+0-28,见零件图，参照金属机械加工工艺人员手册表3-59确定孔加工余量的分配。钻孔中20mm扩孔21mm拉花键花键孔要求以外径定心：拉削时加工余量参照金属机械加工工艺人员手册取2Z=Imm3. B面
8、的加工余量。此工序分2个工步1、粗铳B面2、精铳B面。精加工余量为O.2mm粗铳加工余量为2.8mm（五）确定切削用量及基本工时。工序I:车削A面。1.加工条件。工件材料：灰口铸铁HT200。b=145MPa。铸造。加工要求：粗、半精车A面并保证28mm的工序尺寸，Ri=3.2m机床C3163-1。转塔式六角卧式车床。刀具：刀片材料。r=12.a0=6-8b=-10o=0.5Kr=90n=152、计算切削用量。（1）已知长度方向的加工余量为30.8mm。实际端面的最大加工余量为3.8rn0故分二次加工（粗车和半精车）。长度加工公差IT12级取-0.46mm（入体方向）（2）进给量、根据切削简明
9、手册（第3版）表1.4当刀杆尺寸为16mmX25mm,aes3mm时，以及工件直径为60mm时（由于凸台B面的存在所以直径取60mm）/=0.60.8mmr.按C3163T车床说明书取齐0.6mm/no由于存在间歇加工所以进给量乘以k=0.750.85所以：实际进给量f=0.6X0.8=0.48mmr按C31631车床说明书=0.53mmr（3）计算切削速度。按切削简明手册表1.27,切削速度的计算公式为（寿命选T=60min）刀具材料YG6XVV=Cv/（apvfv）kv其中：Cv=158Xv=O.15yv=0.4M=O.2修正系数Ko见切削手册表1.28kmv=1.15kkv=O.8kkr
10、v=O.8ksv=1.04kO.8104Vc=158（6Oo122o15O.53,）-1.150.80.80.810.97=46.9(mmin)(4)确定机床主轴转速ns=1000Vc/dw=229.8(rmin)按C31631车床说明书=200rmin所以实际切削速度V=40.8mmin(5)切削工时，按工艺手册表6.2-1由于铸造毛坯表面粗糙不平以及存在硬皮，为了切除硬皮表层以及为下一道工步做好准备Tm=(1.+1.1.+1.2+1.3)wXf=0.33(min)1.=(65-0)/2=32.51.1.=3、1.2=01.3=02、精车1)已知粗加工余量为0.5mmO2)进给量f根据切削用
11、量简明手册表1.6,f=0.15-0.25mmr按C3163-1车床说明书f=0.16mmr计算切削速度按切削用量简明手册表1.27,切削速度的计算公式为(寿命选T=60min),zmXy、V=Cv/(Tdpfv)kv04=158/(6022oi5O.16,)1.150.80.80.810.97=83.85(mmin)3)确定机床主轴转速.w=1000Vc/dw=410.8(rmin)按C31631车床说明书取w=400(rmin)实际切削速度V=57.1.m/min4)切削工时，查工艺手册表6.2-1Tm=(1.+1.1.+1.2+1.3)nwf=22.5/400x0.16=0.35(min
12、)由于下一道工序是钻孔，所以留下02Omn1.的台阶，所以1.=(65-20)/2=22.5mm1.1.=3.1.2=0.1.3=03、钻孔、扩孔、倒角。(1)、钻孔钻头选择：见切削用量简明手册表2.2钻头几何形状为(表2.1及表2.2)：双锥修磨具刃，钻头参数：d=20mm=30o,2=118o,2=70o,b=3.5mm,ao=12o,=55o,b=2mm,=4mm。根据切削用量简明手册表2-9确定f=0.48a、按机床进给强度决定进给量：根据表2.9,当。b=2IOMPado=2O.5mm可确定f=0.75o按63T车床说明书取f=0.62mn.b、决定钻头磨钝标准及寿命表2.21,当d
13、o=20mm,钻头最大磨损量取0.6寿命T=45min.c、切削速度由切削用量简明手册，表2.15得V=21mminn=1000VD=334.4由机床技术资料得和334.4接近的有280nm和400nmin取280nmin取=280mmin.实际V=17m/mind、基本工时，Tm=1.nf=(80+10)/280x0.62=0.32(min)入切量及超切量由表2.29.查出中+=IonIn1.所以Tm-1.f=(80+10)/280x0.62=0.32(min)(2)、扩孔刀具直径d=21mm;刀具几何参数同上。由于两孔直径相差不大，为了节省停车和调换走刀量等辅助时间，n和f都不变，所以Tm
