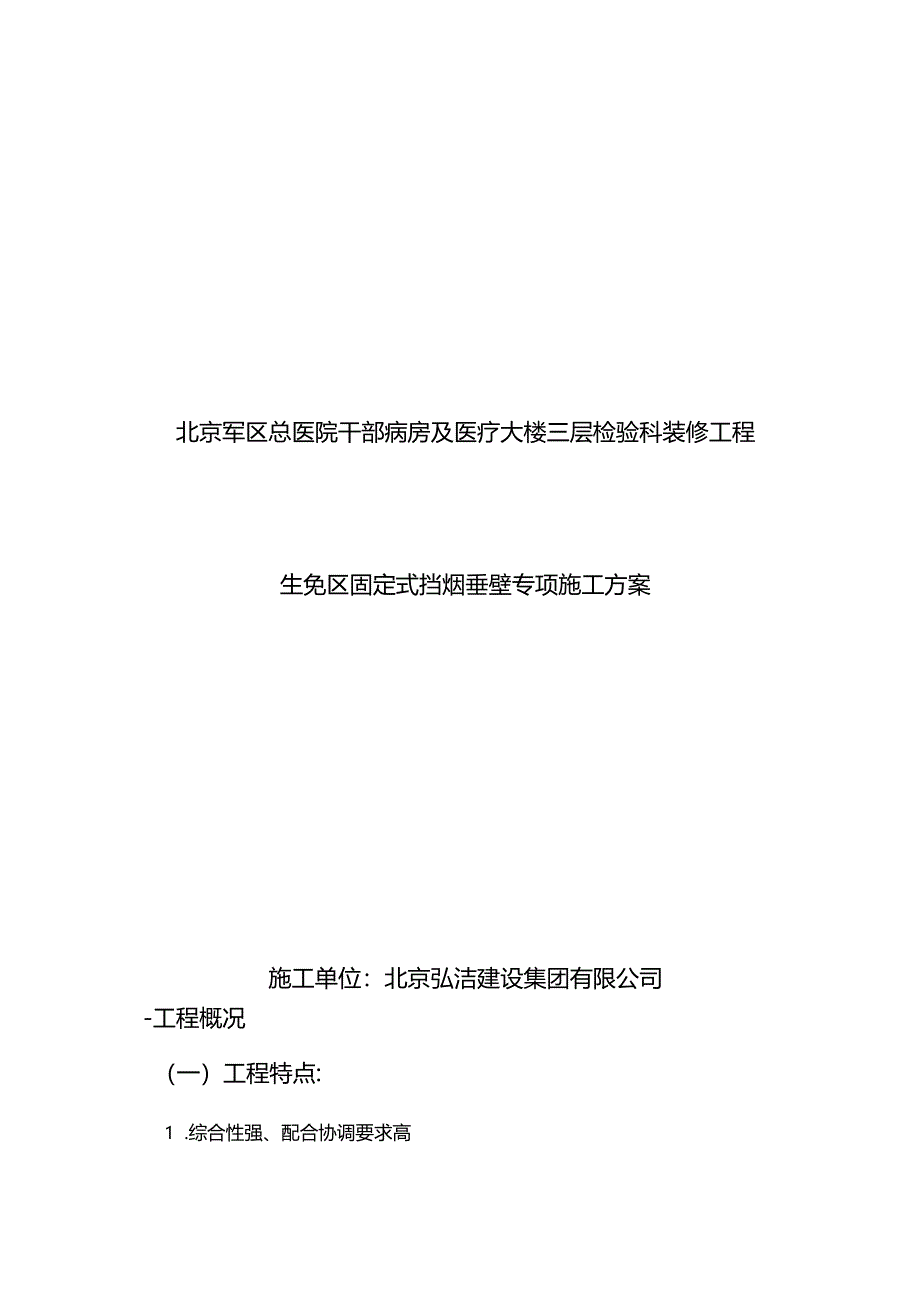

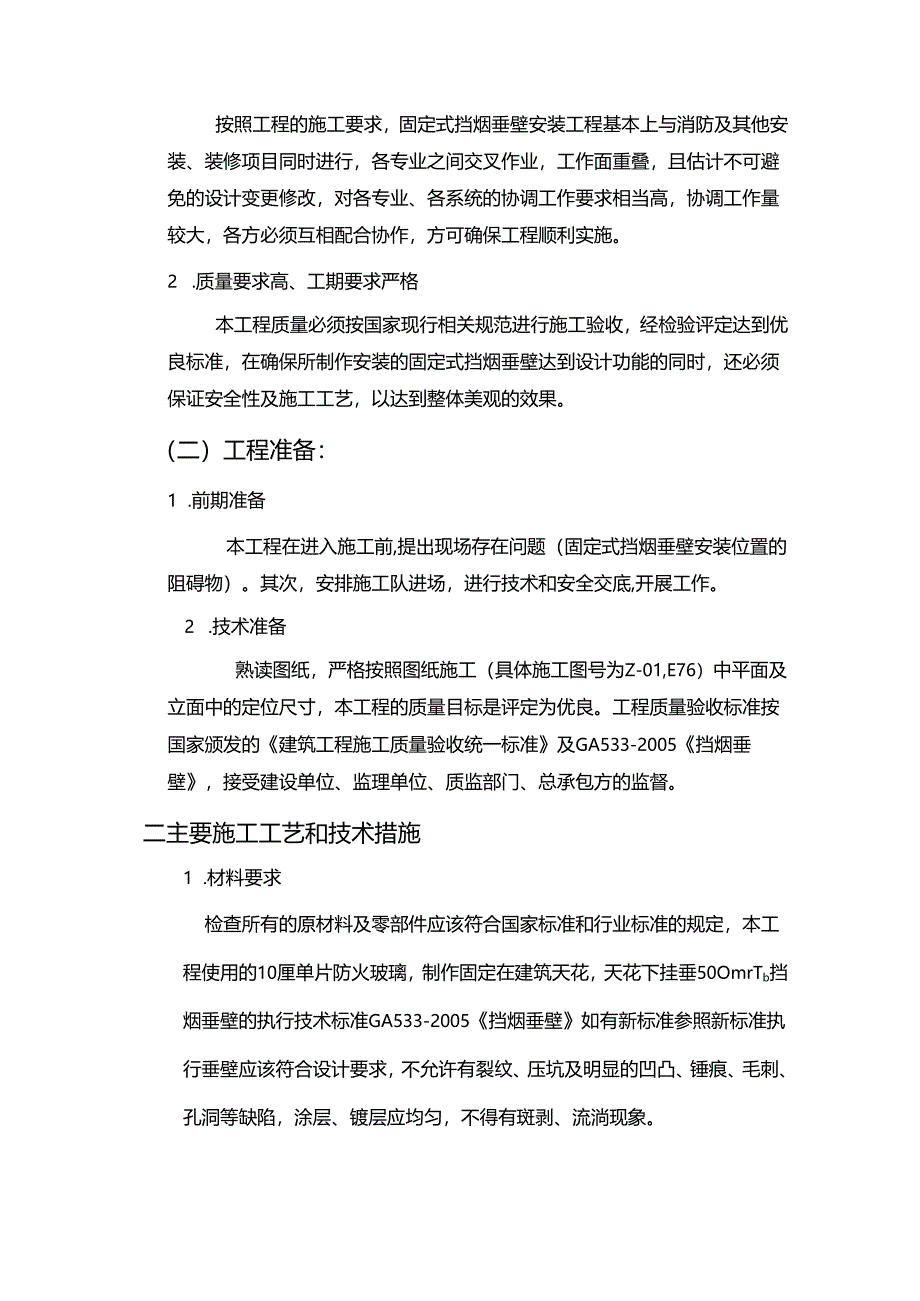

1、北京军区总医院干部病房及医疗大楼三层检验科装修工程生免区固定式挡烟垂壁专项施工方案施工单位：北京弘洁建设集团有限公司-工程概况（一）工程特点:1 .综合性强、配合协调要求高按照工程的施工要求，固定式挡烟垂壁安装工程基本上与消防及其他安装、装修项目同时进行，各专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改，对各专业、各系统的协调工作要求相当高，协调工作量较大，各方必须互相配合协作，方可确保工程顺利实施。2 .质量要求高、工期要求严格本工程质量必须按国家现行相关规范进行施工验收，经检验评定达到优良标准，在确保所制作安装的固定式挡烟垂壁达到设计功能的同时，还必须保证安全性及施工工艺，以达
2、到整体美观的效果。（二）工程准备：1 .前期准备本工程在进入施工前,提出现场存在问题（固定式挡烟垂壁安装位置的阻碍物）。其次，安排施工队进场，进行技术和安全交底,开展工作。2 .技术准备熟读图纸，严格按照图纸施工（具体施工图号为Z-01,E76）中平面及立面中的定位尺寸，本工程的质量目标是评定为优良。工程质量验收标准按国家颁发的建筑工程施工质量验收统一标准及GA533-2005挡烟垂壁，接受建设单位、监理单位、质监部门、总承包方的监督。二主要施工工艺和技术措施1 .材料要求检查所有的原材料及零部件应该符合国家标准和行业标准的规定，本工程使用的10厘单片防火玻璃，制作固定在建筑天花，天花下挂垂5

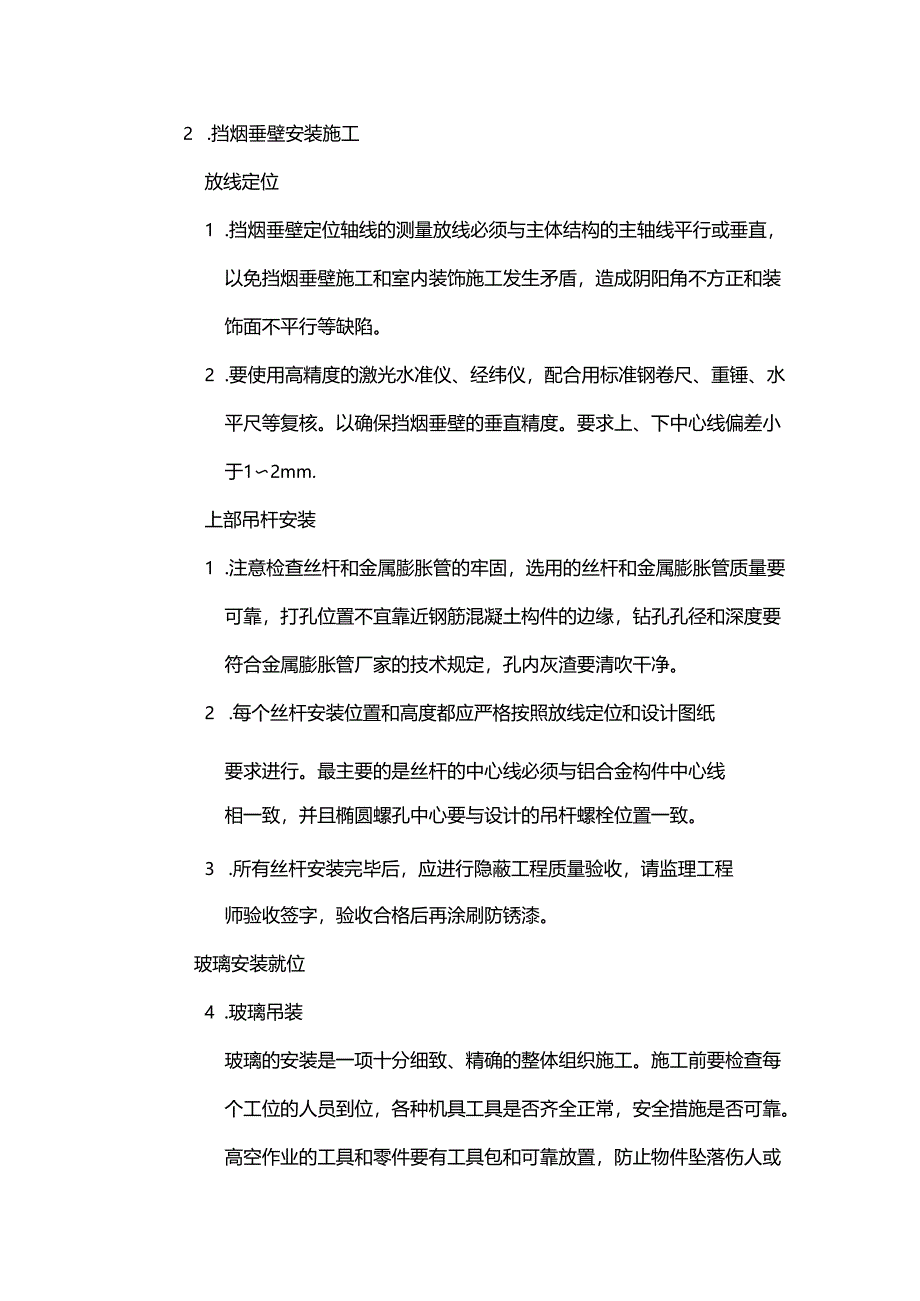

3、0OmrTb挡烟垂壁的执行技术标准GA533-2005挡烟垂壁如有新标准参照新标准执行垂壁应该符合设计要求，不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，涂层、镀层应均匀，不得有斑剥、流淌现象。2 .挡烟垂壁安装施工放线定位1 .挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。2 .要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。以确保挡烟垂壁的垂直精度。要求上、下中心线偏差小于12mm.上部吊杆安装1 .注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，
4、打孔位置不宜靠近钢筋混凝土构件的边缘，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹干净。2 .每个丝杆安装位置和高度都应严格按照放线定位和设计图纸要求进行。最主要的是丝杆的中心线必须与铝合金构件中心线相一致，并且椭圆螺孔中心要与设计的吊杆螺栓位置一致。3 .所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。玻璃安装就位4 .玻璃吊装玻璃的安装是一项十分细致、精确的整体组织施工。施工前要检查每个工位的人员到位，各种机具工具是否齐全正常，安全措施是否可靠。高空作业的工具和零件要有工具包和可靠放置，防止物件坠落伤人或击破玻璃。待一切检查完毕后方
5、可吊装玻璃。再一次检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。安装电动吸盘机。电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。在玻璃适当位置安装手动吸盘、侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时，在不同高度工作的工人都能用手协助玻璃就位。玻璃就位1 .手工或电动将玻璃移近就位位置后，搬运工要听从指挥长的命令操作，使玻璃对准位置徐徐靠近。2 .上层工人要把握好玻璃，防止玻璃在升降移位时碰撞吊顶。待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。使用手
6、动倒链将玻璃徐徐吊高，使玻璃上端略低出上部边框少许。此时，下部工人要及时将玻璃轻轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。另外，有工人用木板依靠玻璃下端，保证在倒链慢慢上放玻璃时，玻璃能被放入到上框槽口内，要避免玻璃上端与金属槽口磕碰。3 .玻璃定位。安装好玻璃吊夹具，将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。第一块玻璃就位后要检查玻璃侧边的垂直度，以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等，且符合设计要求。4 .在一个洞口的玻璃挡烟垂壁的全部安装固定以后将搽干净的下封边的铝合金拿出在玻璃的下底边用玻璃胶封边注密封胶1 .所有注胶部位的玻璃和金属表面都要用丙
7、酮或专用清洁剂擦拭干净，不能用湿布和清水擦洗，注胶部位表面必须干燥。2 .沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。3 .要安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。4 .注胶后用专用工具刮胶，使胶缝呈微凹曲面。5 .注胶也不宜在低于5的低温条件下进行，温度太低胶液会发生流淌、延缓固化时间，甚至会影响拉伸强度。严格遵照产品说明书要求施工。6 .耐候硅酮嵌缝胶的施工厚度应介于3545mm之间，太薄的胶缝对保证密封质量。7 .胶缝的宽度通过设计计算确定，最小宽度为1mm,常用宽度为2mm8 .密封胶必须在产品有效期内使用，施工验收报告要有产品证明文件和记录。表面清洁和验收1 .将玻璃内外表面清洗干净。2 .再一次检查胶缝并进行必要的修补。3 .整理施工记录和验收文件，积累经验和资料。
