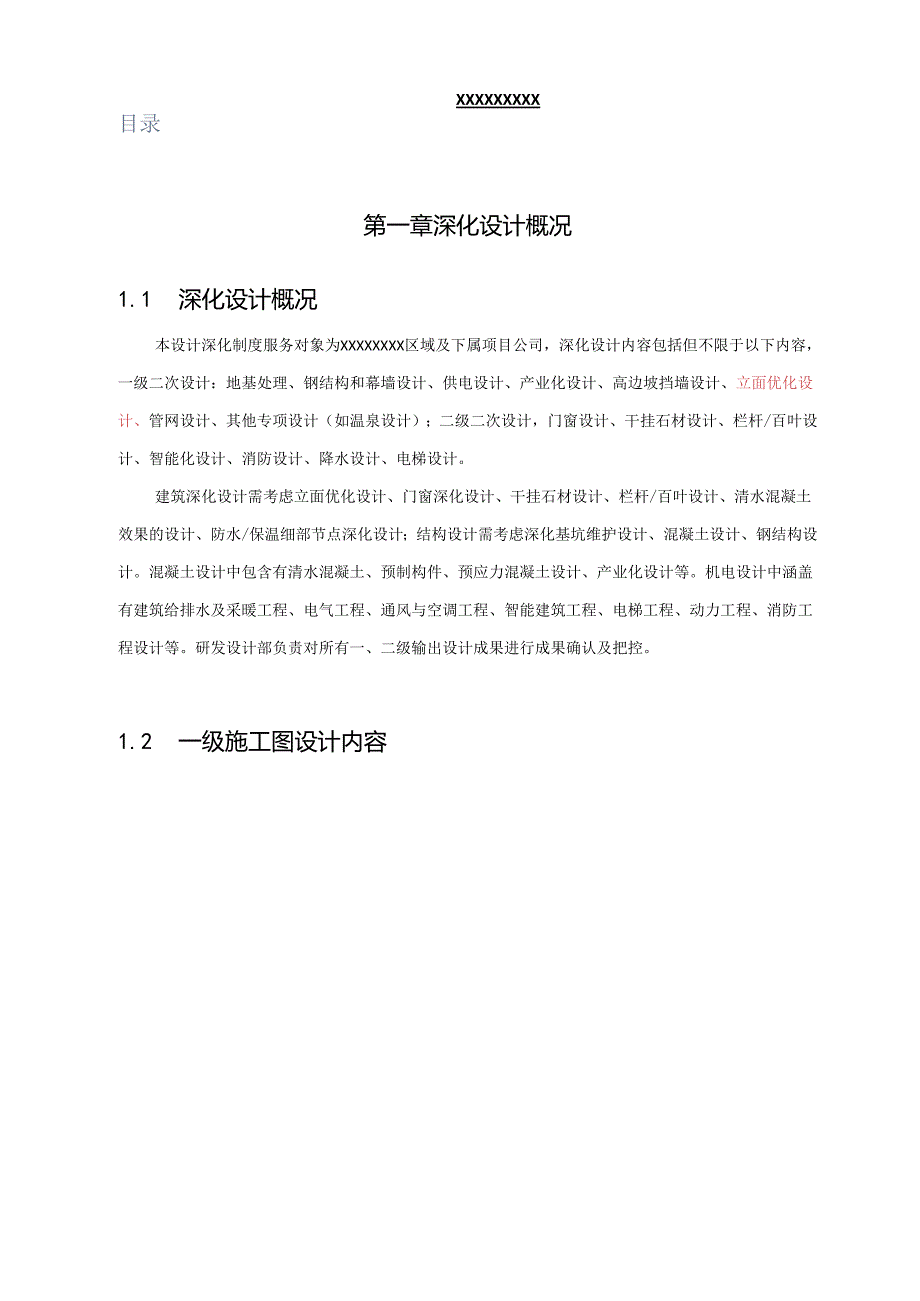

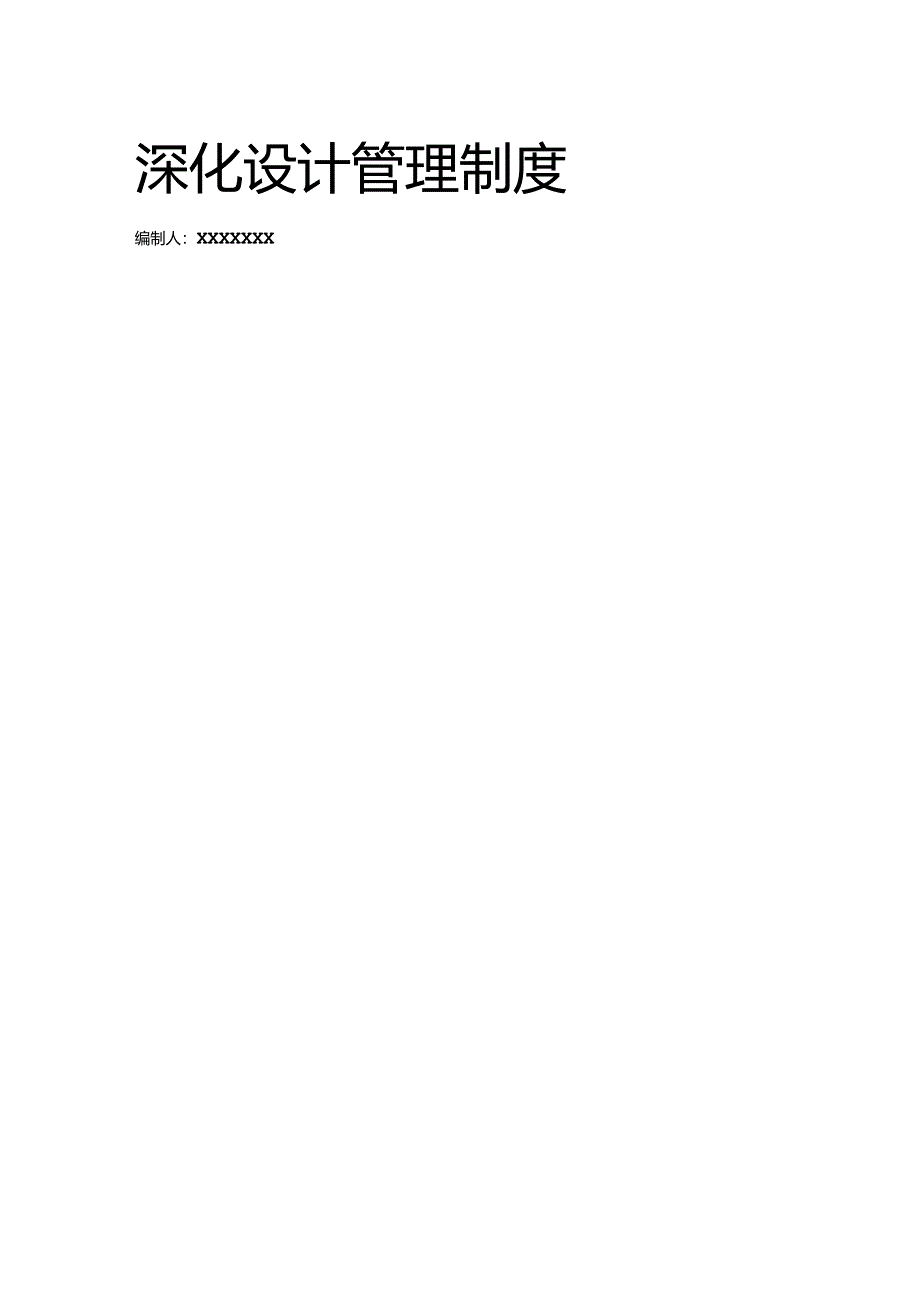

1、深化设计管理制度编制人:XXXXXXXXXXXXXXXX目录第一章深化设计概况11.1 深化设计概况11.2 一级施工图设计内容1第二章深化设计的内容32.1 深化设计要求32.2 深化设计的重点42.3 深化设计分级管理4第三章各专业深化设计内容及难点63.1 深化设计前提输入63.2 深化设计成果输出63.3 钢结构深化设计协调与管理重点73.4 幕墙深化设计管理协调与重点83.5 机电深化设计协调与管理重点103.6 精装修深化设计协调与管理重点11第四章深化设计工作流程12第五章深化设计工作的进度及安排135.1 计划的制订135.2 计划的审批135.3 计划的执行135.4 深化设

2、计工作进度和计划表13第六章深化设计统一制图标准166.1 制定详细的制图标准166.2 深化设计的深度要求186.3 CAD出图方式19第一章深化设计概况1.1 深化设计概况本设计深化制度服务对象为XXXXXXXX区域及下属项目公司,深化设计内容包括但不限于以下内容,一级二次设计:地基处理、钢结构和幕墙设计、供电设计、产业化设计、高边坡挡墙设计、立面优化设计、管网设计、其他专项设计(如温泉设计);二级二次设计,门窗设计、干挂石材设计、栏杆/百叶设计、智能化设计、消防设计、降水设计、电梯设计。建筑深化设计需考虑立面优化设计、门窗深化设计、干挂石材设计、栏杆/百叶设计、清水混凝土效果的设计、防水

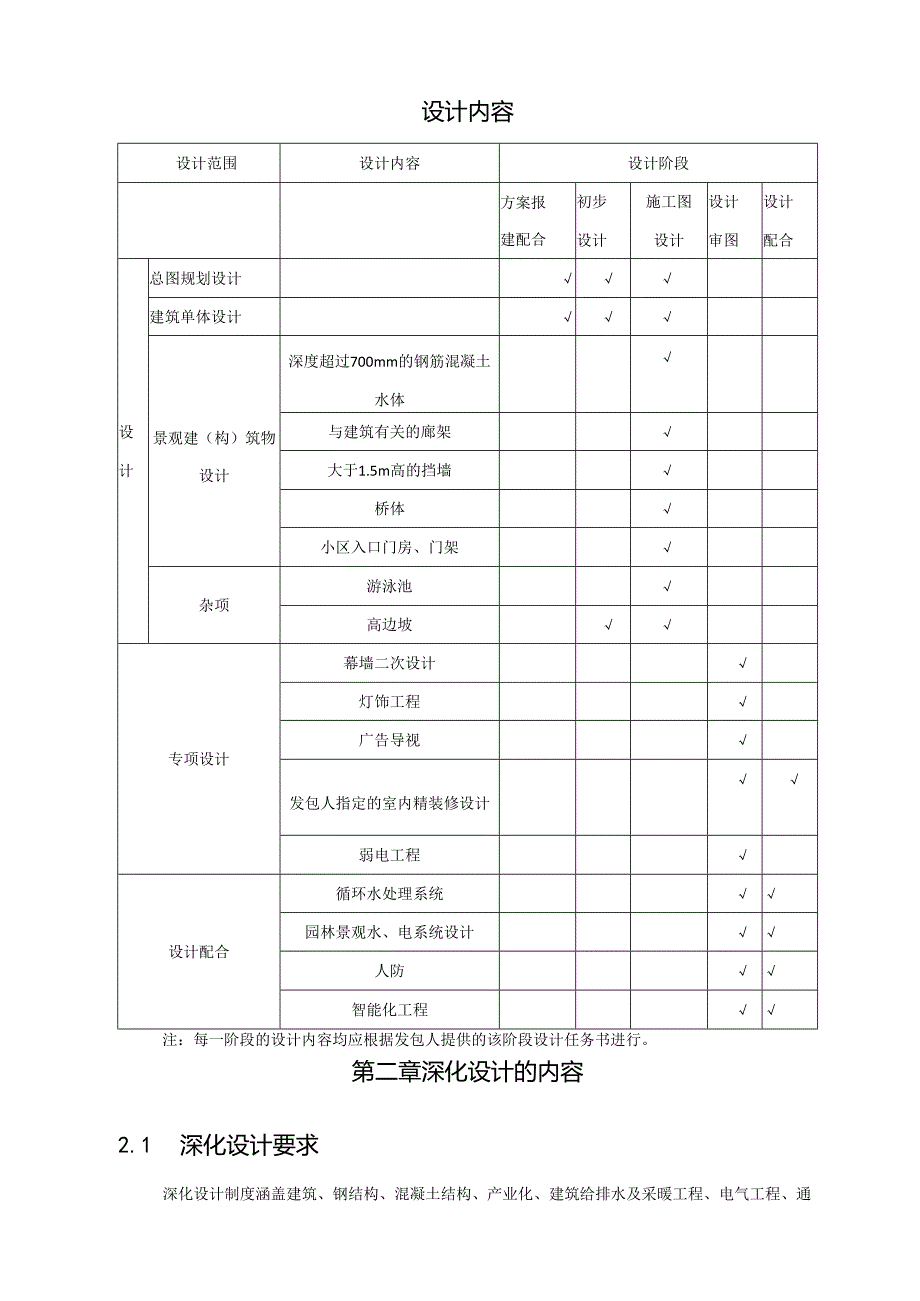

3、/保温细部节点深化设计;结构设计需考虑深化基坑维护设计、混凝土设计、钢结构设计。混凝土设计中包含有清水混凝土、预制构件、预应力混凝土设计、产业化设计等。机电设计中涵盖有建筑给排水及采暖工程、电气工程、通风与空调工程、智能建筑工程、电梯工程、动力工程、消防工程设计等。研发设计部负责对所有一、二级输出设计成果进行成果确认及把控。1.2 一级施工图设计内容设计内容设计范围设计内容设计阶段方案报建配合初步设计施工图设计设计审图设计配合设计总图规划设计建筑单体设计景观建(构)筑物设计深度超过700mm的钢筋混凝土水体与建筑有关的廊架大于1.5m高的挡墙桥体小区入口门房、门架杂项游泳池高边坡专项设计幕墙二

4、次设计灯饰工程广告导视发包人指定的室内精装修设计弱电工程设计配合循环水处理系统园林景观水、电系统设计人防智能化工程注:每一阶段的设计内容均应根据发包人提供的该阶段设计任务书进行。第二章深化设计的内容2.1 深化设计要求深化设计制度涵盖建筑、钢结构、混凝土结构、产业化、建筑给排水及采暖工程、电气工程、通风与空调工程、智能建筑工程、动力工程、消防工程、装饰等各专业,深化设计子项多且工作量较大。要求相关专业设计人员首先要熟悉一级施工图纸、规范和特殊规格书,必须要全面理解吃透;重要部位应对照原设计图纸根据自身的工程实践经验和设计经验进行深化,如结构的新技术和空间构造的复杂性、消防系统的先进性,还有建筑

5、给排水及采暖工程、智能建筑工程、动力工程等错综复杂情况。所有设备、材料的规格和品种(一种或几种品牌),在使用前必须按要求向成本报备,经成控部资质确认后,方能在深化设计中应用。深化设计主要包括表2.11中的内容。表2.11深化设计内容序号深化设计的主要内容1一级二次设计(1)地基处理(2)钢结构和幕墙设计(3)供电设计产业化设计高边坡挡墙设计(6)立面优化设计(7)管网设计(8)其他专项设计(如温泉设计)2二级二次设计(1)幕墙深化设计(2)门窗设计(3)干挂石材设计(4)栏杆/百叶设计(5)智能化设计(6)消防设计(7)降水设计(7)电梯设计(8)其他设计2.2 深化设计的重点根据不同项目具体

6、情况,深化设计必须把协调工作放在首位,而且协调工作贯穿于深化设计和施工全过程,协调的优劣直接关系到整个工作的质量高低,工程进度和工程造价。所以,必须根据本工程的实际情况,结合确保一流的设计品质、满足现场进度的要求、尽最大的能力降低建造成本的三方面的因素做好协调工作。深化设计的重点难点见表2.21。表2.21深化设计的重点序号深化设计的主要内容重点1基坑围护设计基坑内工作的正常进行和基坑周围环境不被破坏2机电专业管线综合布线图设计各专业管道管线等标高及管线走向汇总,对复杂部位各专业的管线和设备进行综合排列、布置3预留预埋综合设备检修口及净高和结构留洞设备基础的留设钢结构、预应力梁、预制构件安装、

7、吊顶、管井等部位的预留孔洞和和预埋件的预埋4幕墙工程高精度地定位预埋件正确表达构件的连接构造5钢结构吊柱及预应力工程对预应力构件中预应力曲线的正确定位预应力构件断面弧线的定位6精装修工程各重点部位效果卫生间、楼梯间、电梯间地砖、墙面破排版吊顶综合布置7室外及景观室外排水、给水的方式及路线景观施工室外标识机电专业包含较多专业的分项工程,且诸多分项工程都由不同的专业承包商完成,均有各自不同的管线和走向。如室内给排水及喷淋系统给水管道、动力管道、强(弱)电桥架、通风与空调工程的风管等管线标高、走向交叉错综复杂等问题。只有进行机电专业管线综合作业图设计,才能优化机电专业施工图;确保机电各专业与其他专业

8、的协调配合,正常有序施工;确保机电各专业管线空间布置科学合理。2.3 深化设计分级管理(1) 一级二次设计单位,由研发设计部寻找,并开展设计,输出成果;一级二次设计单位,原则上与最终施工单位不能是同一家。(2) 一级二次设计,必须先设计后招标,严禁事先无设计,由投标单位自行设计自行报价。(3) 二级二次设计单位,由成控部提供,设计过程交由设计部管理,设计成果由设计部输出;二级二次设计可参加施工招投标,若中标则不再给设计费,若未中标则另行给设计费。(4) 所有二次设计,均必须先经设计部审查确认后,才可做为招标报价依据。第三章各专业深化设计内容及难点3.1 深化设计前提输入(1)地基处理:输入规划

9、总平面图、地勘报告等;(2)钢结构及幕墙:输入平面图、单体效果图等;(3)供电设计:输入规划总平图及相应指标、管网设计、各楼幢标准层设计及相应指标、区外接驳位置等;(4)产业化设计:输入项目基地产业化政策要求、现行设计规范、相关信息核实意见等;(5)立面优化设计:原立面设计CAD图纸及效果图等;(6)管网设计:规划总平图、区外接驳位置、防冻埋深要求等;(7)门窗设计:窗型尺寸、高度数据、型材要求等(原则上不要等施工图);(8)干挂石材设计:输入原施工图平立面图纸及效果图、确定的石材材料及施工工艺等;(9) 栏杆/百叶设计:输入原施工图平立面图纸及效果图、确定的材料材质及现行的工艺要求;(10)

10、智能化设计:(三)消防设计:(12)降水设计:(13)电梯设计:楼高(层数)、轿厢尺寸、电梯速度及档次要求等(其他参数原则上由电梯厂家确定)。3. 2深化设计成果输出(1) 所有二次设计成果,均必须经设计部审查确认;所有用于招投标的二次设计,确必须是经设计部确认的设计。(2) 管网设计和地基处理设计,就算在施工图设计范围内,也必须开会专题审查,并经设计分管领导书面签字认可。(3) 所有二次设计,自前提输入后,原则上15天内必须,拿出设计成果,深化设计管理制度特殊情况可经设计分管领导同意后适当延迟。(4) 所有二次设计,成果一经确认,必须于24小时内,提交成控部及项目工程部。1.1 3钢结构深化

11、设计协调与管理重点1对钢结构深化设计协调要点表3.31钢结构深化设计协调要点协调单位协调内容钢结构制作运输协调制作、深化单位对构件分段制作及运输产生的影响进行详细分析,以在深化中对构件进行合理的深化;对制作单位的制作工艺,深化单位要予以确认,保证制作构件的质量。钢结构安装协调安装单位对深化单位进行安装方案的交底,对于安装单位的安装措施对深化的影响保证深化单位能够予以配合解决屋面板分包协调屋面板施工单位向深化单位做方案交底,保证深化单位在深化设计过程中充分考虑钢结构屋盖卸载变形对屋面结构深化以及安装的影响,对屋面施工单位提出的涉及利用钢屋盖的安装措施对钢屋盖产生的影响保证在控制范围之内机电安装分

12、包协调机电单位与深化单位进行协商,解决机电设备与钢结构屋盖连接件问题,对于机电安装单位安装过程中对钢结构屋盖的使用计算进行审核2对钢结构深化设计主要管理重点表3.32钢结构深化设计管理重点施工阶段管理重点制作深化设计协调加工及焊接工艺、质量标准、验收标准确定原材料施工检验工艺设计,下料工艺设计;钢构件装配方案设计,装配胎架设计;钢构件焊接工艺设计深化设计图结构完善部分角焊缝、构造焊缝焊高的确定;现场吊装吊点的设计和计算;钱节点、焊接节点中螺栓的数量、连接板的设计;对富强螺栓安装的设计;结构构造节点板和加劲板的计算与完善;封闭截面构件内工艺隔板的设计;预埋件、地脚螺栓支撑架的设计钢结构施工详图设

13、计总说明遵循原设计图纸的要求,对工程概况进行充分r解;严格执行规范、标准规程和特殊规定;了解主、辅材等的型号、规格和建议;了解焊接坡口形式、焊接工艺、焊接质量等级及检测要求;了解构件的几何尺寸及允许偏差;了解防腐、防火方案、施工方案等作进一步的说明构件图标明构件的编号、几何尺寸、截面形式、定位尺寸等;确定分段点、节点的位置和几何尺寸、连接形式及位置;显示焊缝形式、坡口信息;显示螺栓的数量、连接形式等信息;标明构件长度、重量、材料等零件图所有组件的编号、几何尺寸;开孔、斜角、坡口等详细尺寸;材料的材质、规格、数量、重量等材料表安装深化设计协调施工工艺方法及变形部分大型吊装设备的起重性能;大型吊装

14、设备对结构的影响的仿真分析与计算;对焊缝检测方式方法上的说明;施工安装方案的选择与经济性比较;施工过程中的仿真分析与结构计算;施工支撑体系的设计与计算;安装预留结构孔洞的布设;现场高空焊接工艺设计;钢结构整体卸载的仿真分析及计算3.4 幕墙深化设计管理协调与重点1对幕墙深化设计协调要点表3.33幕墙深化设计协调要点需协调单位协调内容总包单位1、预埋件安装工艺与平面布置;2、特殊部位的结构承载力复核;3、土建结构及建筑细部做法;4、幕墙或门窗分格与周边结构之间的模数配合。钢结构1、协调钢结构设计单位对幕墙深化单位进行设计交底,保证幕墙深化单位充分考虑幕墙荷载对钢结构承载的影响,保证幕墙深化设计内容与钢结构基体配合紧密;2、协调钢结构安装单位对幕墙深

展开阅读全文
