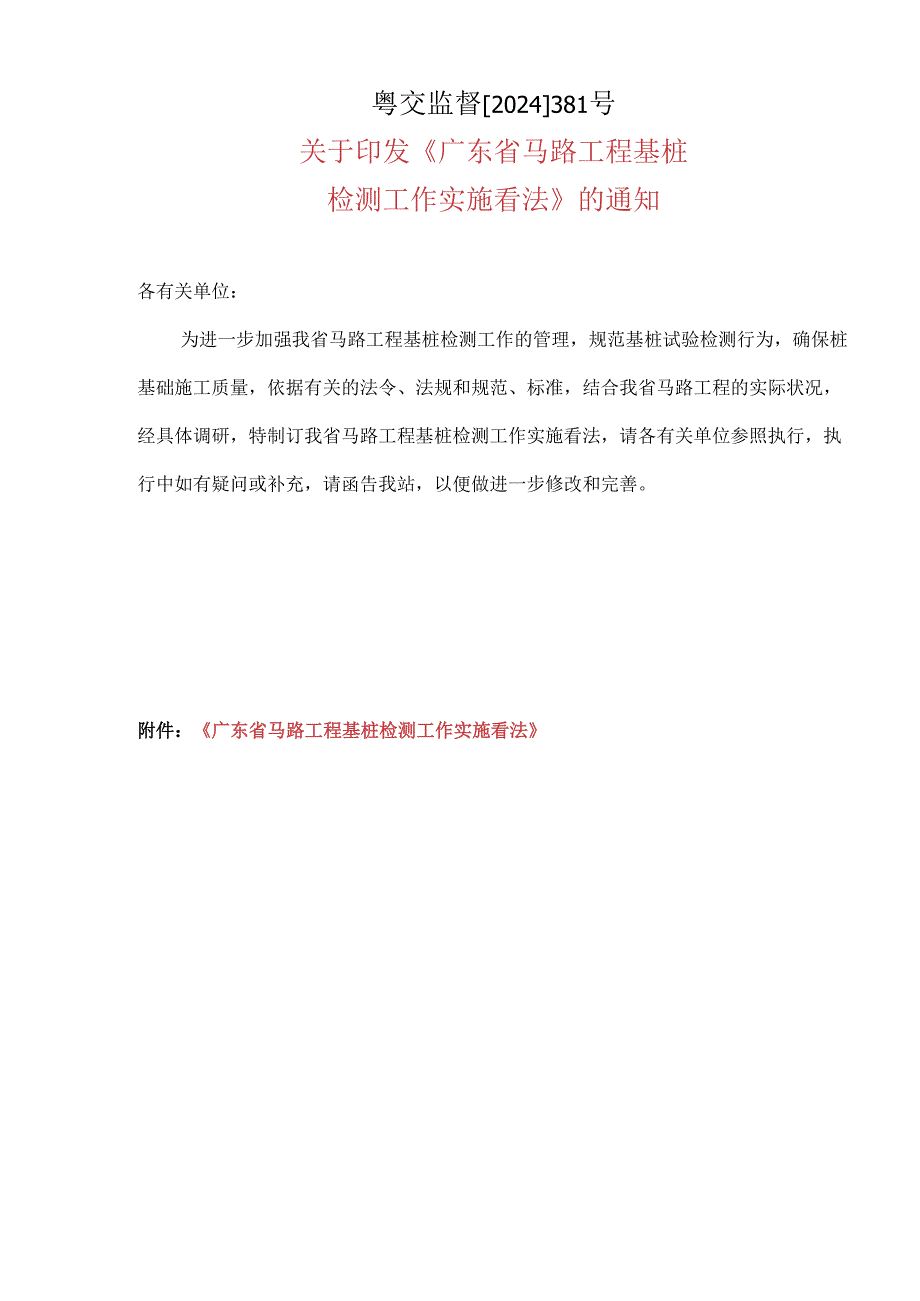

1、粤交监督2024381号关于印发广东省马路工程基桩检测工作实施看法的通知各有关单位：为进一步加强我省马路工程基桩检测工作的管理，规范基桩试验检测行为，确保桩基础施工质量，依据有关的法令、法规和规范、标准，结合我省马路工程的实际状况，经具体调研，特制订我省马路工程基桩检测工作实施看法，请各有关单位参照执行，执行中如有疑问或补充，请函告我站，以便做进一步修改和完善。附件：广东省马路工程基桩检测工作实施看法广东省马路工程基桩检测工作实施看法为进一步加强我省马路工程基桩检测工作管理，规范基桩试验检测工作行为，统一基桩检测方法及频率，保证基桩检测结果的有效性和精确性，确保基桩施工质量，依据国家、交通部和

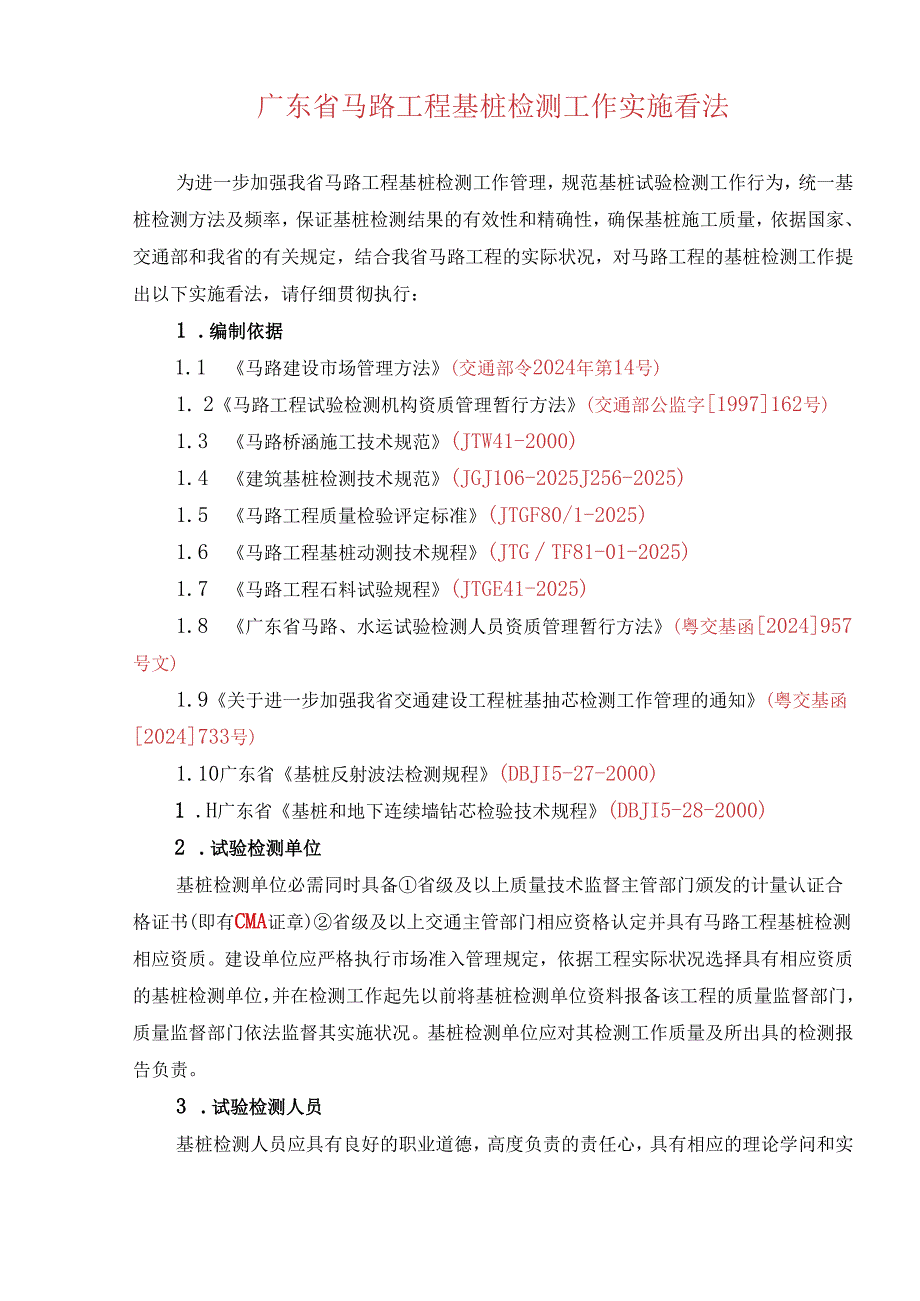

2、我省的有关规定，结合我省马路工程的实际状况，对马路工程的基桩检测工作提出以下实施看法，请仔细贯彻执行：1 .编制依据1.1 马路建设市场管理方法(交通部令2024年第14号)1. 2马路工程试验检测机构资质管理暂行方法(交通部公监字1997162号)1.3 马路桥涵施工技术规范(JTW41-2000)1.4 建筑基桩检测技术规范(JGJ106-2025J256-2025)1.5 马路工程质量检验评定标准(JTGF80/1-2025)1.6 马路工程基桩动测技术规程(JTGTF81-01-2025)1.7 马路工程石料试验规程(JTGE41-2025)1.8 广东省马路、水运试验检测人员资质管理
3、暂行方法(粤交基函2024957号文)1.9关于进一步加强我省交通建设工程桩基抽芯检测工作管理的通知(粤交基函2024733号)1.10广东省基桩反射波法检测规程(DBJI5-27-2000)1 .H广东省基桩和地下连续墙钻芯检验技术规程(DBJI5-28-2000)2 .试验检测单位基桩检测单位必需同时具备省级及以上质量技术监督主管部门颁发的计量认证合格证书(即有CMA证章)省级及以上交通主管部门相应资格认定并具有马路工程基桩检测相应资质。建设单位应严格执行市场准入管理规定，依据工程实际状况选择具有相应资质的基桩检测单位，并在检测工作起先以前将基桩检测单位资料报备该工程的质量监督部门，质量监

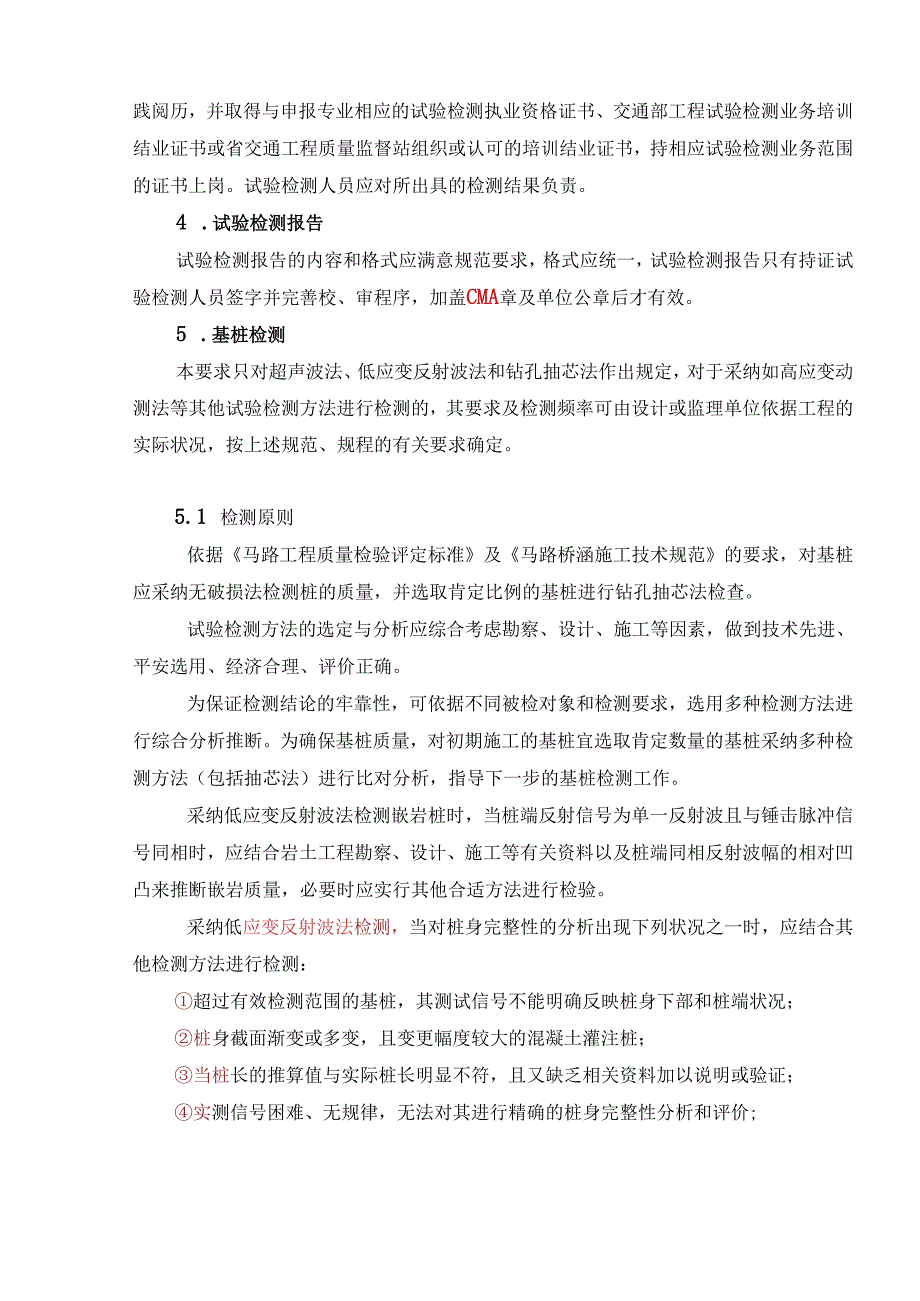

4、督部门依法监督其实施状况。基桩检测单位应对其检测工作质量及所出具的检测报告负责。3 .试验检测人员基桩检测人员应具有良好的职业道德，高度负责的责任心，具有相应的理论学问和实践阅历，并取得与申报专业相应的试验检测执业资格证书、交通部工程试验检测业务培训结业证书或省交通工程质量监督站组织或认可的培训结业证书，持相应试验检测业务范围的证书上岗。试验检测人员应对所出具的检测结果负责。4 .试验检测报告试验检测报告的内容和格式应满意规范要求，格式应统一，试验检测报告只有持证试验检测人员签字并完善校、审程序，加盖CMA章及单位公章后才有效。5 .基桩检测本要求只对超声波法、低应变反射波法和钻孔抽芯法作出规
5、定，对于采纳如高应变动测法等其他试验检测方法进行检测的，其要求及检测频率可由设计或监理单位依据工程的实际状况，按上述规范、规程的有关要求确定。5.1 检测原则依据马路工程质量检验评定标准及马路桥涵施工技术规范的要求，对基桩应采纳无破损法检测桩的质量，并选取肯定比例的基桩进行钻孔抽芯法检查。试验检测方法的选定与分析应综合考虑勘察、设计、施工等因素，做到技术先进、平安选用、经济合理、评价正确。为保证检测结论的牢靠性，可依据不同被检对象和检测要求，选用多种检测方法进行综合分析推断。为确保基桩质量，对初期施工的基桩宜选取肯定数量的基桩采纳多种检测方法（包括抽芯法）进行比对分析，指导下一步的基桩检测工作
6、。采纳低应变反射波法检测嵌岩桩时，当桩端反射信号为单一反射波且与锤击脉冲信号同相时，应结合岩土工程勘察、设计、施工等有关资料以及桩端同相反射波幅的相对凹凸来推断嵌岩质量，必要时应实行其他合适方法进行检验。采纳低应变反射波法检测，当对桩身完整性的分析出现下列状况之一时，应结合其他检测方法进行检测：超过有效检测范围的基桩，其测试信号不能明确反映桩身下部和桩端状况；桩身截面渐变或多变，且变更幅度较大的混凝土灌注桩；当桩长的推算值与实际桩长明显不符，且又缺乏相关资料加以说明或验证；实测信号困难、无规律，无法对其进行精确的桩身完整性分析和评价;对于预制桩，时域曲线在接头处有明显反射，但又难以判定是断裂错
7、位还是接桩不良。无损检测不能作评定的基桩，需实行钻芯法（或其他检测方法）作进一步确认时，其最终质量等级由钻芯（或其他检测方法）检测单位依据规范、规程干脆评定。超声波检测管堵管的处理方法：对于堵管的桩基，宜优先实行措施进行通管，再复测评定；对于只有一根检测管无法通管的特别墩台桩基，宜在堵塞的检测管四周15CnI范围内钻芯并利用钻芯孔复测评定；对于二根及以上检测管无法通管的，宜采纳钻芯法检测评定；对于无法通管的一般墩台桩基，经监督部门同意改用低应变反射波法检测的，须加钻一个芯孔后，由无损检测单位综合评定。基桩抽芯检测工作实行见证制度，现场检测中遇到关于进一步加强我省交通建设工程基桩抽芯检测工作管理
8、的通知（粤交基函2024733号）第六点所列状况，检测单位应刚好通知参建各方（建设、监理、施工单位）到现场见证，并办理现场见证手续。5.2检测频率依据马路工程基桩动测技术规程（JTGTF81-01-2025）第规定，基桩检测宜按如下频率进行：分类特大桥大桥中小桥特别墩台一般墩台特别墩台一般墩台超声波法100%50%70%50%50%低应变反射波法50%30%50%50%钻孔抽芯法3%2%3%2%1-2%同时不少于2根，群基桩础每墩不少于1根。注：表中所列的频率为指导性频率;确定各种检测方法频率时，宜依据如下原则：当桩的长度25Onb桩的直径N1.8m,桩的长径比5的桩，不宜采纳低应变反射波法检
9、测;特别墩台是指桥梁结构对桩基受力有特别要求的墩台，如悬索桥、斜拉桥主墩等；中小桥基桩钻孔抽芯法频率可以每标段为计数单元；各桥梁具体检测方法及频率由建设单位组织确定，并应在该桥梁基桩开工之前确定。重要工程或重要部位的基桩，或建设单位、设计单位有特别要求的基桩或特别地质和对质量有怀疑的基桩，可适当调整、增加其检测方法、检测频率。由于无损检测不合格或不作评定而改为抽芯法检测的基桩，其数量不包括在上表所列的钻孔抽芯法的频率。依据马路工程竣（交）工验收方法（交通部2024年第3号）的有关规定，质量监督部门可对总桩数的510%的频率进行强制性抽检；对质量问题较多或对质量有怀疑的基桩可加大强制性抽检频率或
10、实行各种有效的检测方法进行检测、鉴定。质量监督部门强制性抽检数量不包括在上表所列的频率数量范围内。强制性钻芯检测的桩基仍需进行无损检测。6 .基桩质量报告制度6.1 为便于项目质量监督机构刚好驾驭基桩质量状况，检测单位应按月度、年度定期将基桩检测结果汇总及工作开展状况上报质量监督机构备案，发觉基桩质量存在明显缺陷或检测评定工作受到干扰时，应刚好将检测结果和受干扰状况上报质量监督机构。6.2 月度报告制度检测单位应在每月的10日前将上月所担当的工程项目的基桩质量检测状况汇总通过电子邮件或传真的方式报送该项目的质量监督机构（格式见附件B）。6.3 3年度报告制度检测单位应在每年的1月10日前将上一
11、年度所担当的工程项目的基桩检测工作状况报送省交通工程质量监督站（格式见附件C）。6.4 刚好报告制度当检测单位发觉所检测的基桩存在明显缺陷的（IV类桩或其它影响基桩质量的明显缺陷时），在向托付方通报状况的同时，应在48小时内以电话或传真的方式向该项目的质量监督机构（项目质量监督负责人）报告。检测过程中，如遇到行政干预或无理阻挠检测工作正常开展的，检测单位可向质量监督机构和交通主管部门举报或申诉。6.5 各检测单位应重视基桩质量的统计上报工作，支配专人负责，确保报表刚好精确，基桩质量报告制度作为检测机构动态管理和考核的重要内容之一，如不刚好报送或报送资料不精确将作为不良记录记入检测单位业绩档案。
12、6.6 6每个项R基桩检测工作结束后，检测单位应按附件C要求刚好照实填写基桩检测项目工作评价表，以备报送年度工作备案表或资质升级、年检之用。7 .监督管理7.1 由省交通工程质量监督站将符合有关资质条件的基桩检测单位在网上进行公布，接受社会的监督和举报。7.2 在基桩检测过程中弄虚作假、违反职业道德的单位和人员，报请省交通主管部门通报指责，并取消其基桩检测资质。7.3 3任何单位不得干预桩检单位对基桩质量等级的客观评定工作。本要求自发布之日起实行。附件A：现场检测规定A.1声测法的有关规定声测管的埋设应符合下列规定：当桩径不大于100Omm时应对称埋设两根管，当桩径大于100Omm而小于180
13、OnInI时应呈等边三角形埋设三根管，当桩径大于等于180Onlm时应呈正方形埋设四根管，对称布设。声测管宜采纳金属管，其内径应比换能器外径大15mm,一般为4560mm。声测管的连接宜用螺纹连接，并保证接头密封，管底封闭，管口加盖,不漏水；在进行桩身碎灌注前宜在声测管内灌满清水。声测管可焊接或绑扎在钢筋笼的内侧，确保坚固，顺直，且相互平行，定位精确。声测管须埋设至桩底，管口宜高出桩顶面30Omm以上，管口高度宜一样。声测管的布置以路途前进方向的顶点为起始点，按顺时针旋转方向进行编号和分组，每两根编为一组。检测前的打算应符合下列规定：被检桩的混凝土龄期应有14d或混凝土强度至少达到设计强度的7
14、0%且不小于15MPao声测管应灌满清水，且保证畅通，若声测管变形、堵塞，导致不能进行超声波检测的，按条处理。标定超声波检测仪放射至接收的系统延迟时间too精确量测声测管的内、外直径和相邻测管外壁间的距离，量测精度为Immo检测方法应符合下列要求：测点间距不宜大于25Omm。放射与接收换能器应以相同标高同步升降,其累计相对高差不应大于20mm,并随时校正。在对同一根桩的检测过程中，声波放射电压应保持不变。对于声时值和波幅值出现异样的部位，应采纳水平加密、等差同步或扇形扫测等方法进行细测，结合波形分析确定桩身混凝土缺陷的位置及其严峻程度。声测有明显或严峻缺陷的基桩不宜用小应变作校核或复测。7.4
