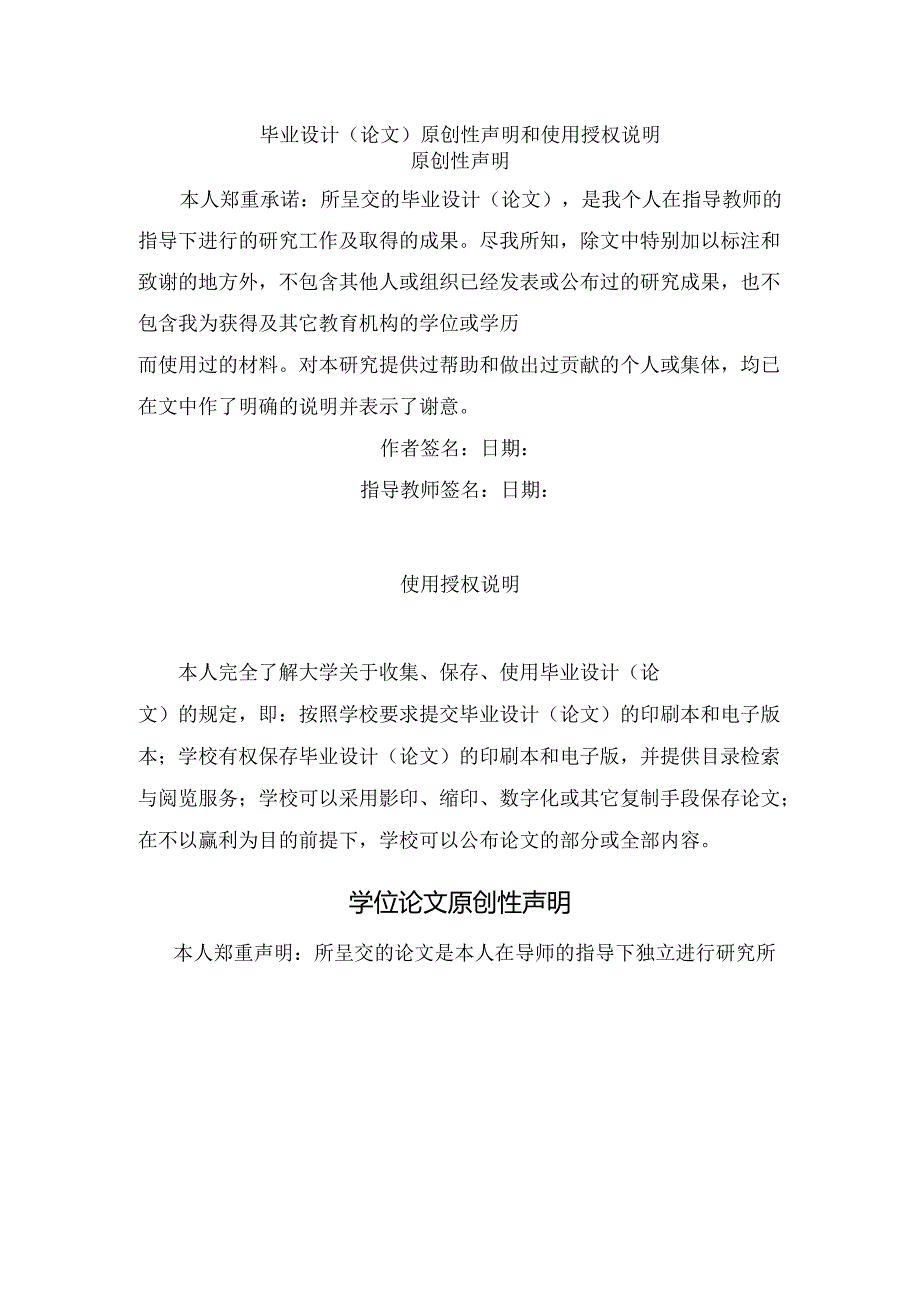

1、齿轮类零件加工工艺分析及夹具设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的

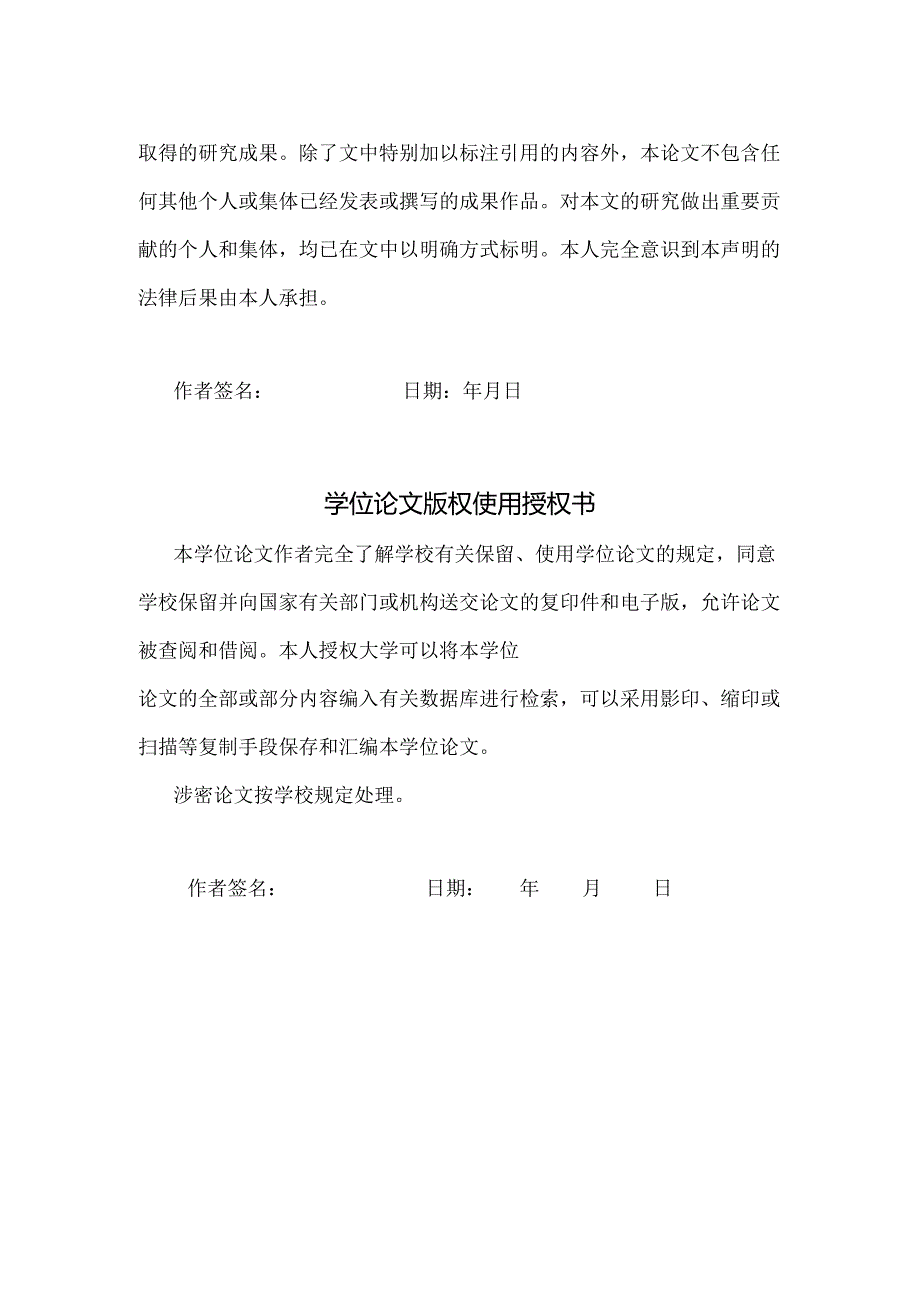

2、印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子
3、版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。涉密论文按学校规定处理。作者签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2 .论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。3 .附件包括
4、：任务书、开题报告、外文译文、译文原文（复印件）。4 .文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5 .装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装指导教师评价：一、撰写（设计）过程1、学生在论文（设计）过程
5、中的治学态度、工作精神口优口良中口及格口不及格2、学生掌握专业知识、技能的扎实程度口优口良中口及格口不及格3、学生综合运用所学知识和专业技能分析和解决问题的能力口优口良中口及格口不及格4、研究方法的科学性；技术线路的可行性；设计方案的合理性口优口良中口及格口不及格5、完成毕业论文（设计）期间的出勤情况口优口良中口及格口不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？口优口良中口及格口不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？口优口良中口及格口不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义口优口良中口及格口不及格2、论文的观
6、念是否有新意？设计是否有创意？口优口良中口及格口不及格3、论文（设计说明书）所体现的整体水平口优口良中口及格口不及格建议成绩：优口良中口及格口不及格（在所选等级前的口内画“J”）评阅教师评价：一、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？口优口良中口及格口不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？口优口良中口及格口不及格二、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义口优口良中口及格口不及格2、论文的观念是否有新意？设计是否有创意？口优口良中口及格口不及格3、论文（设计说明书）所体现的整体水平口优口良中口及格口不及格建议成绩：优口良口
7、中（在所选等级前的口内画及格不及格评阅教师：（签名）年月单位：日（盖章）教研室（或答辩小组）及教学系意见教研室（或答辩小组）评价：一、答辩过程1、毕业论文（设计）的基本要点和见解的叙述情况优口良中口及格口不及格2、对答辩问题的反应、理解、表达情况优口良中口及格口不及格3、学生答辩过程中的精神状态优口良中口及格口不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？口优口良中口及格口不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？ 优口良中口及格口不及格三、论文（设计）水平 、论文（设计）的理论意义或对解决实际问题的指导意义 优口良中口及格口不及格2、论文的观念是否有
8、新意？设计是否有创意？ 优口良中口及格口不及格3、论文（设计说明书）所体现的整体水平 优口良中口及格口不及格评定成绩：口优口良中口及格不及格教研室主任（或答辩小组组长）:（签名）年月日教学系意见：目录摘要4正基齿轮类零件加工工艺规程编制概述51.1.工艺编制的总体步骤5箜二皂对齿轮类零件的加工工艺编制及分析6U分析齿轮类零件的技术要求6组明确毛坯尺寸8组拟定工艺路线82A设计工序内容10组填写工艺文件10箜三里对齿轮类零件加工工艺进行合理性分析H第四章夹具设计的要求114.1了解夹具设计的总体要求11第五章夹具设计的特点125.1 确定夹具的类型125.2 钻模的主要类型12绘皂工件夹紧计算及
9、选择136.1 工件的夹紧136.2 夹紧力的选择136.3 夹紧力的计算及精度分析14第七章夹具的结构分析及设计167.1 夹具的夹紧和定位167.2 夹具的导向17第八章夹具的总体分析17第九章致谢18摘要齿轮类零件是典型零件之一，它在机械主要用于传动，齿轮类零件主要有齿轮.齿轮轴，涡轮涡杆，在机械领域运用很广泛。按传动形式分圆柱类齿轮、锥齿轮、齿条等。按齿形状分：齿轮、齿、字齿等。按制作方法分：铸造齿轮、烧结齿轮、轧制齿轮等。我以齿轮加工工艺编制分析齿轮的加工要求，在生产实际中阐述齿轮的工艺过程，及工艺的合理性。夹具在机械加工中有举足轻重的作用，好的夹具才是保障零件加工的方法。我从夹具的
10、分析、设计、计算、使用方面概述夹具的用途。按专业化程度可分为通用夹具、专用夹具、可调夹具、组合夹具、成组夹具、标准夹具、随行夹具、组合机床夹具等。我这次设计的是盖板式钻夹具。这是一种专用夹具，专为一工件的一道工序而设计的夹具。关键词：齿轮、夹具、工艺、设计1 .1工艺编制的总体步骤1.分析零件的结构和技术要求(1)分析图样资料加工工艺表面的尺寸精度和形状精度各加工表面之间以及加工表面和不加工表面之间的位置精度加工表面的粗糙度及表面的其他要求热处理及其他要求(2)零件的结构工艺分析。零件的结构工艺是指所设计的零件在满足性能的要求下，制造的经济性和可行性，包括整个工艺过程，有毛坯制作、切削加工、装
11、配及维修等工艺。2 .明确毛坯的状况(1)零件的材料及热处理，零件应根据不同工作条件和使用要求选不同的材料和热处理方式，以获得一定的强度、韧性及耐磨性。(2)毛坯的形状和尺寸的确定(3)毛坯的选用3 .拟定工艺路线(1)确定加工方案(2)划分加工工段(3)选择定位基准(4)加工顺序4 .设计工序内容(1)确定余量，工序尺寸及其公差(2)选择设备及工装5 .填写工艺卡完成以上工作后，按要求填写工序卡片2.齿轮类零件加工工艺编制及分析2.1 分析齿轮类零件的结构特点和技术要求齿轮加工的过程由若干个工序组成，为了获得符合精度要求的齿轮，齿形加工是整个加工的关键。以直齿圆柱齿轮工艺为例。如下图:齿轮的
12、加工方法很多，按加工中有无切削，可分为有切削和无切削加工两大类。其中无切削加工有：热轧齿轮、冷轧齿轮、精烟等新工艺。切削加工有：成形法、展成法。(I)齿轮类零件的结构特点和技术要求圆柱齿轮的结构特点，按加工角度分圆柱齿轮分，为轮体和齿圈两部分分，按轮齿的分布形式分直齿、斜齿、人字齿等等。圆柱齿轮的精度要求根据齿轮的使用要求，对齿轮传动油以下几方面的要求：A.运动精度，传动比恒定，要求齿轮在转一圈时，转角误差不超过一定的范围。B.工作平稳性，要求齿轮运动平稳，冲击，振动和噪声小C.载荷分布均匀性，为了不致因载荷分布不均匀使接触应力过大，引起齿面早起磨损，要求齿面接触要均匀，并保证一定的接触面积和
13、接触位置。D.合理的齿侧间隙，要求齿轮在传动时，要有一定的齿侧间隙。(2)分析结构和技术要求。如图示，运动精度为7级，主要是公法线变动公差为FW为0.0036mm,径向公差为0.08mm,传动平稳性等级为6级，表面粗糙的为Ral.6Um,端面与轴线有垂直度要求，齿轮表面需淬火，齿部硬度为52-54HRC.1.I表5-6齿轮各项公差和极限偏差的分组公差组公差与极限偏差项目对传动性能的主要影响误差特性齿圈径向跳动公差后径向综合公差石传递运动的准确性径向单项指标以齿轮转一转为周期的误差公法线长度变动公差人切向单项指标一切向综合公差厂综合指标内距累积公差产P比个齿距累计公差户Pk基节极限偏差,传动的H
