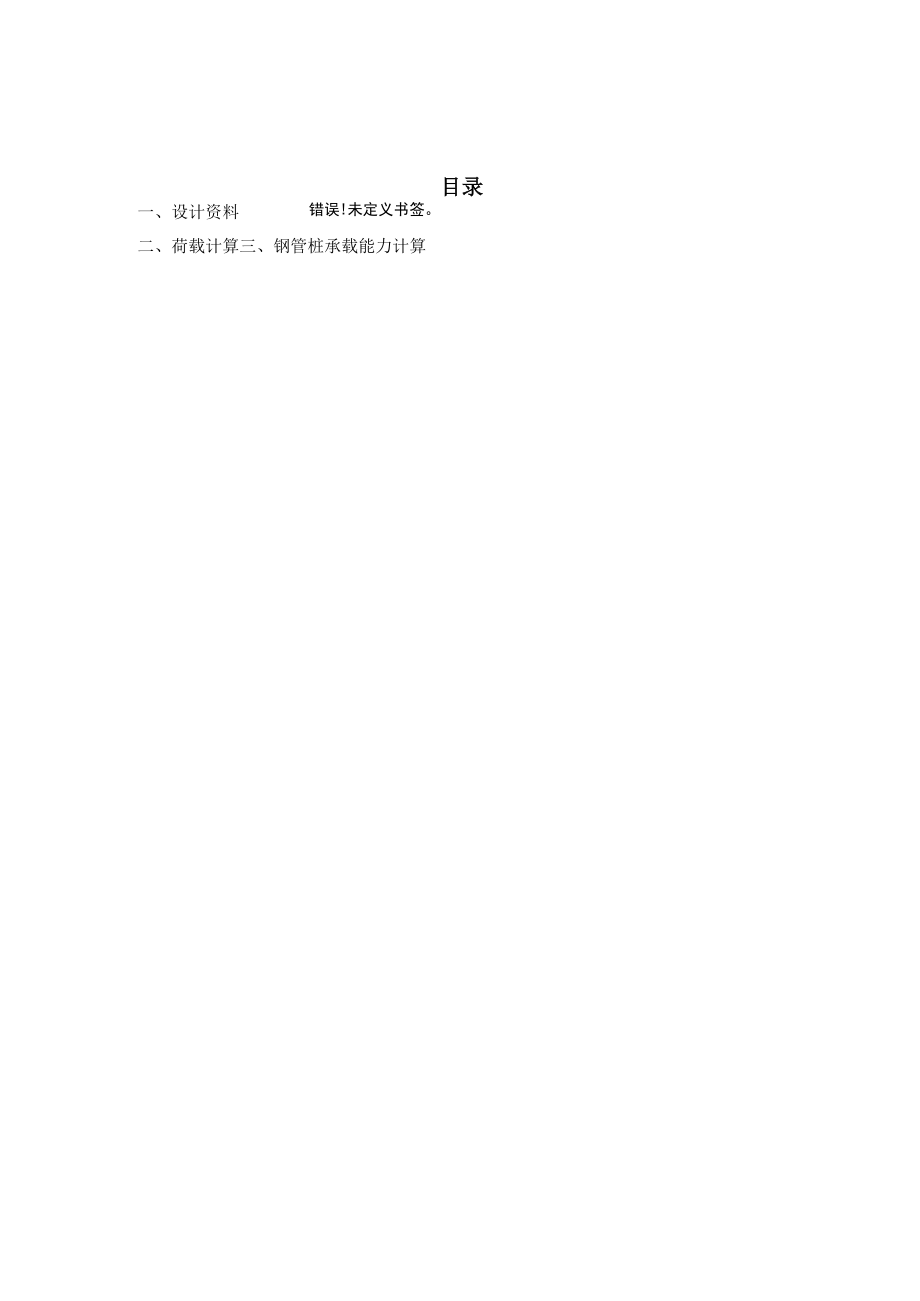

钢管桩计算书.docx_第1页
第1页 / 共3页

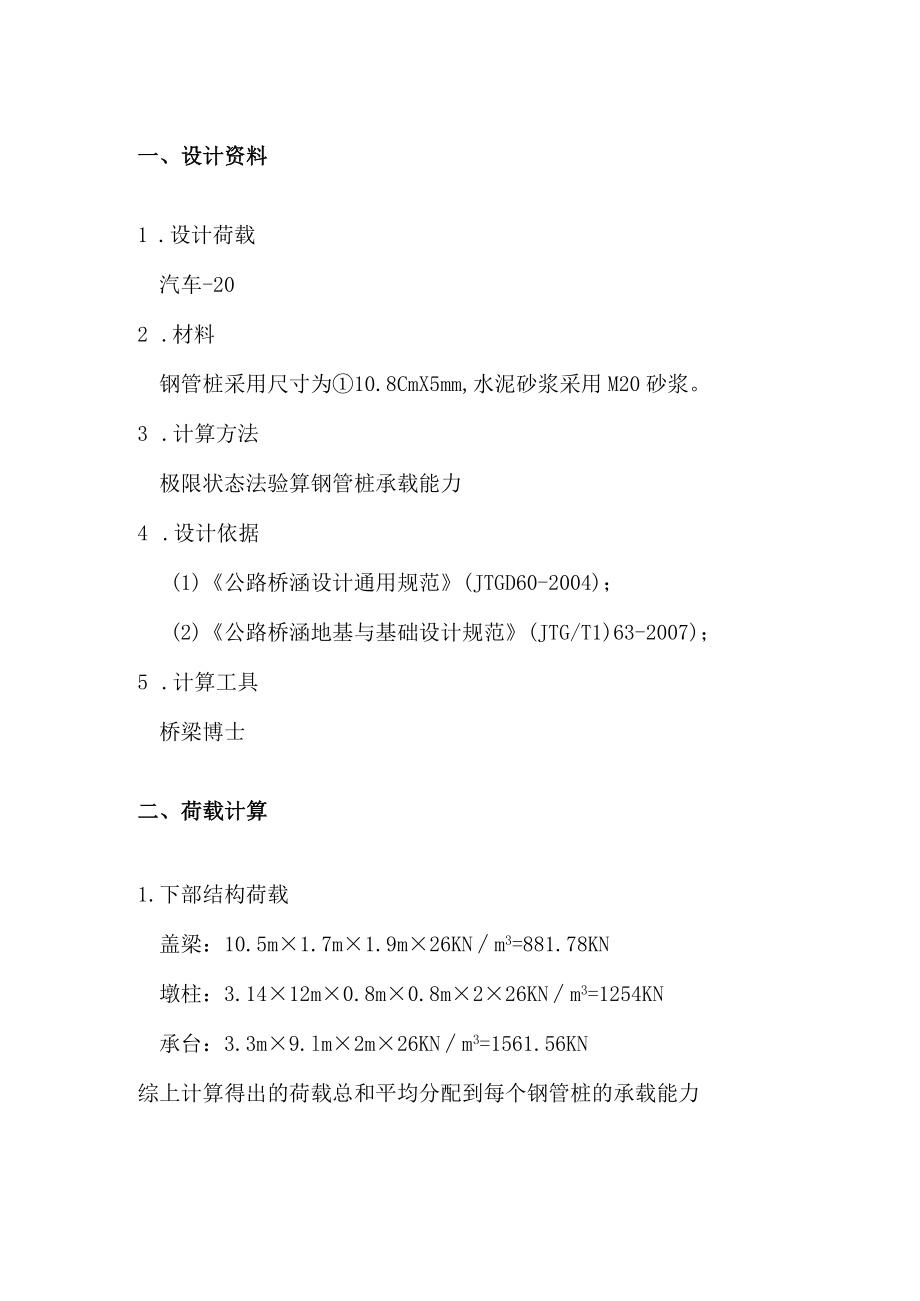

钢管桩计算书.docx_第2页
第2页 / 共3页

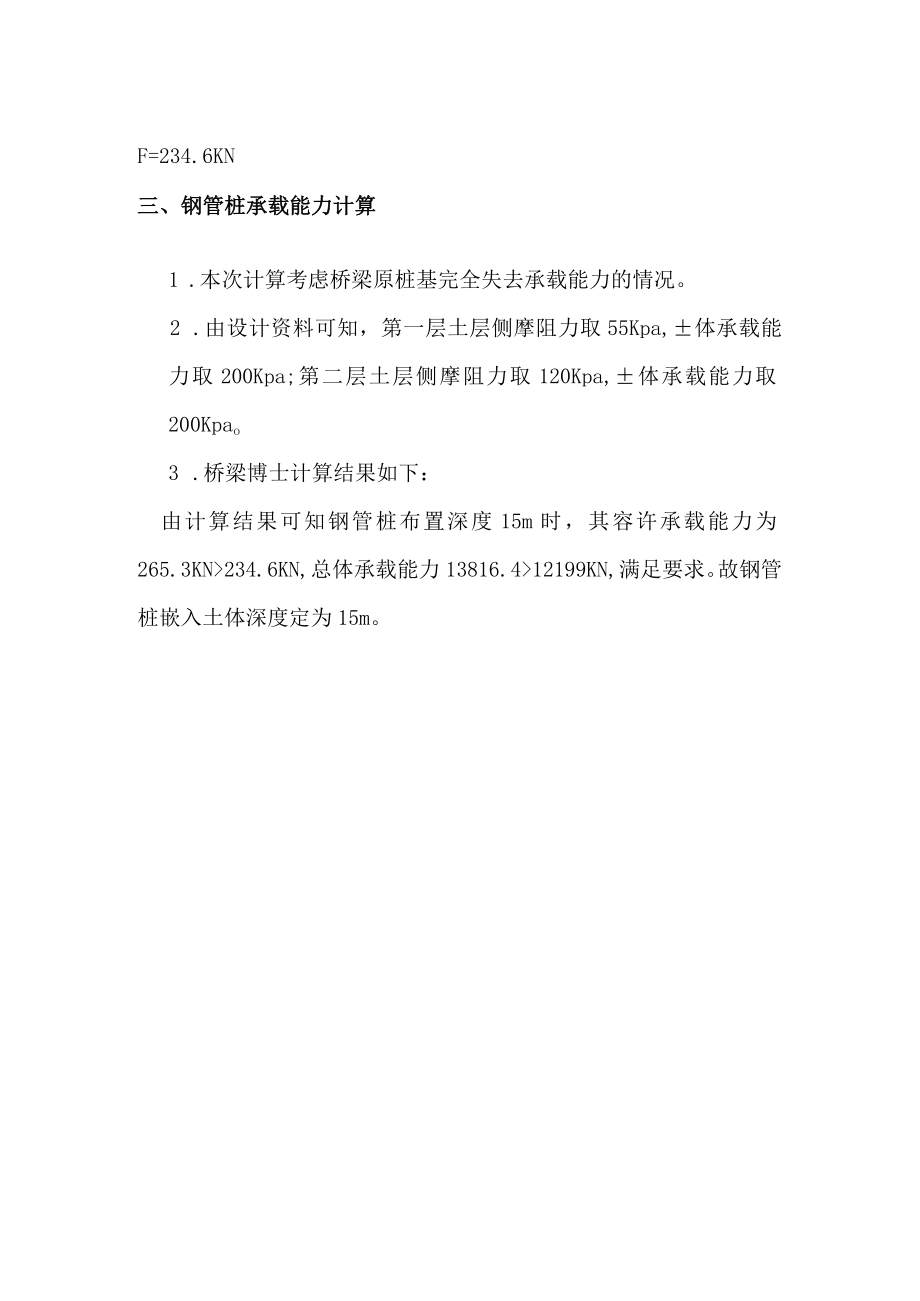

钢管桩计算书.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢管桩计算书.docx》由会员分享,可在线阅读,更多相关《钢管桩计算书.docx(3页珍藏版)》请在第壹文秘上搜索。

目录一、设计资料错误!未定义书签。二、荷载计算三、钢管桩承载能力计算一、设计资料1 .设计荷载汽车-202 .材料钢管桩采用尺寸为10.8CmX5mm,水泥砂浆采用M20砂浆。3 .计算方法极限状态法验算钢管桩承载能力4 .设计依据(1)公路桥涵设计通用规范(JTGD60-2004);(2)公路桥涵地基与基础设计规范(JTG/T1)63-2007);5 .计算工具桥梁博士二、荷载计算1.下部结构荷载盖梁:10.5m1.7m1.9m26KNm3=881.78KN墩柱:3.1412m0.8m0.8m226KNm3=1254KN承台:3.3m9.lm2m26KNm3=1561.56KN综上计算得出的荷载总和平均分配到每个钢管桩的承载能力F=234.6KN三、钢管桩承载能力计算1 .本次计算考虑桥梁原桩基完全失去承载能力的情况。2 .由设计资料可知,第一层土层侧摩阻力取55Kpa,体承载能力取200Kpa;第二层土层侧摩阻力取120Kpa,体承载能力取200Kpao3 .桥梁博士计算结果如下:由计算结果可知钢管桩布置深度15m时,其容许承载能力为265.3KN234.6KN,总体承载能力13816.412199KN,满足要求。故钢管桩嵌入土体深度定为15m。
