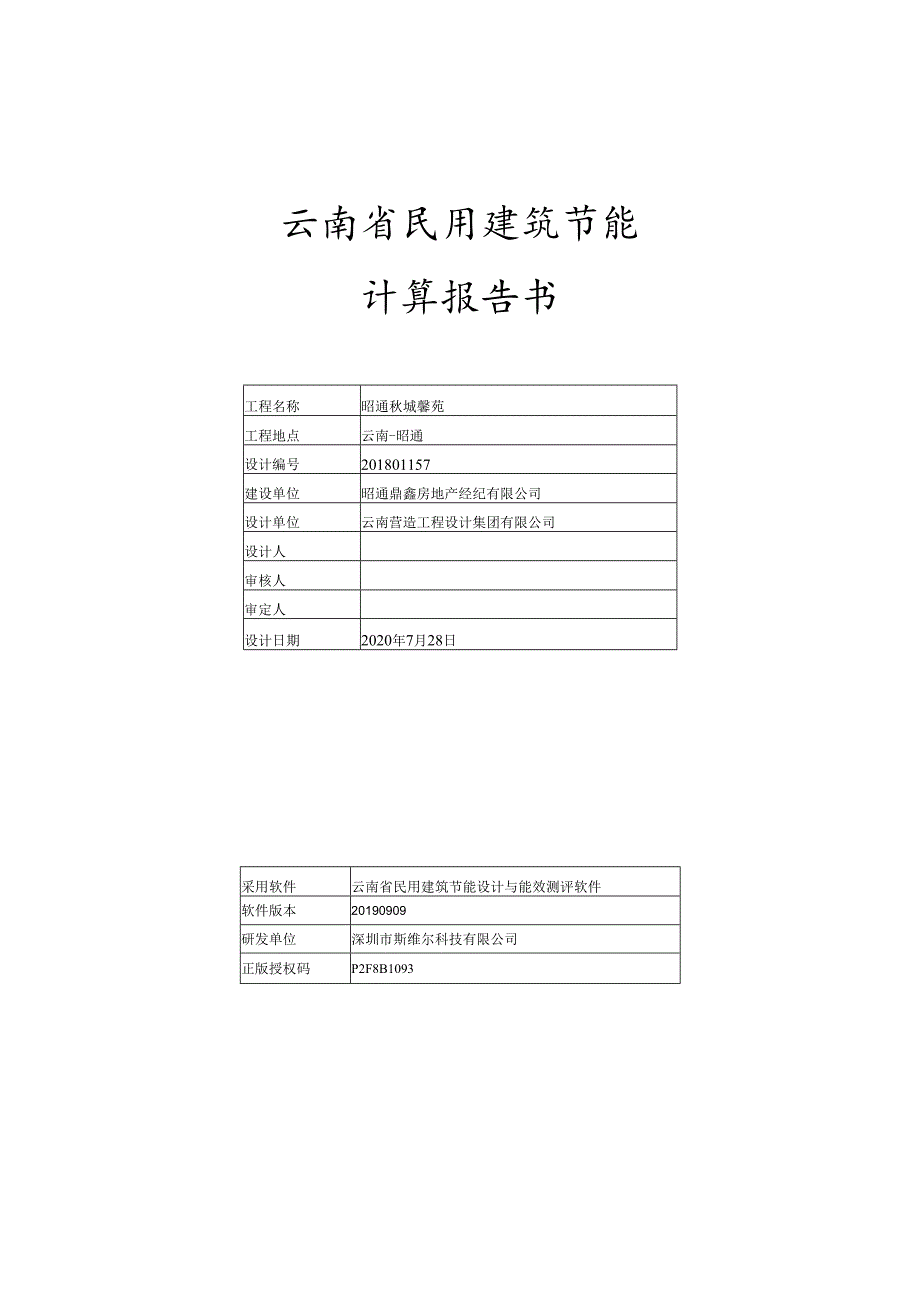

1、云南省民用建筑节能计算报告书工程名称昭通秋城馨苑工程地点云南-昭通设计编号201801157建设单位昭通鼎鑫房地产经纪有限公司设计单位云南营造工程设计集团有限公司设计人审核人审定人设计日期2020年7月28日采用软件云南省民用建筑节能设计与能效测评软件软件版本20190909研发单位深圳市斯维尔科技有限公司正版授权码P2F8B10931 .建筑概况42 .设计依据43 .模型观察44 .工程材料55 .围护结构作法简要说明56 .体形系数67 .窗墙比67.1 外窗表78 .屋顶构造88.1 屋顶相关构造88.1.1 上人屋面构造88.1.2 不上人屋面98.2 屋顶平均热工特性99 .外墙构
2、造99.1 外墙相关构造99.1.1 外墙构造一99.1.2 热桥梁构造一IO9.1.3 热桥柱构造一109.2 外墙平均热工特性IO10楼板构造1210.1控温房间楼板构造一12Il分户墙构造1212楼梯间隔墙或封闭外走廊隔墙1212.1楼梯间隔墙构造一1213挑空楼板1314通往封闭空间的户门1315可开启面积1316凸窗热工1316.1 凸窗构造1316.2 外遮阳类型1416.2.1 百叶遮阳1416.3 平均传热系数1417凸窗板1517.1 凸窗顶板1517.1.1 凸窗顶板构造一1517.2 凸窗侧板1517.2.1 凸窗侧板构造一1517.3 凸窗底板1617.3.1 凸窗底板

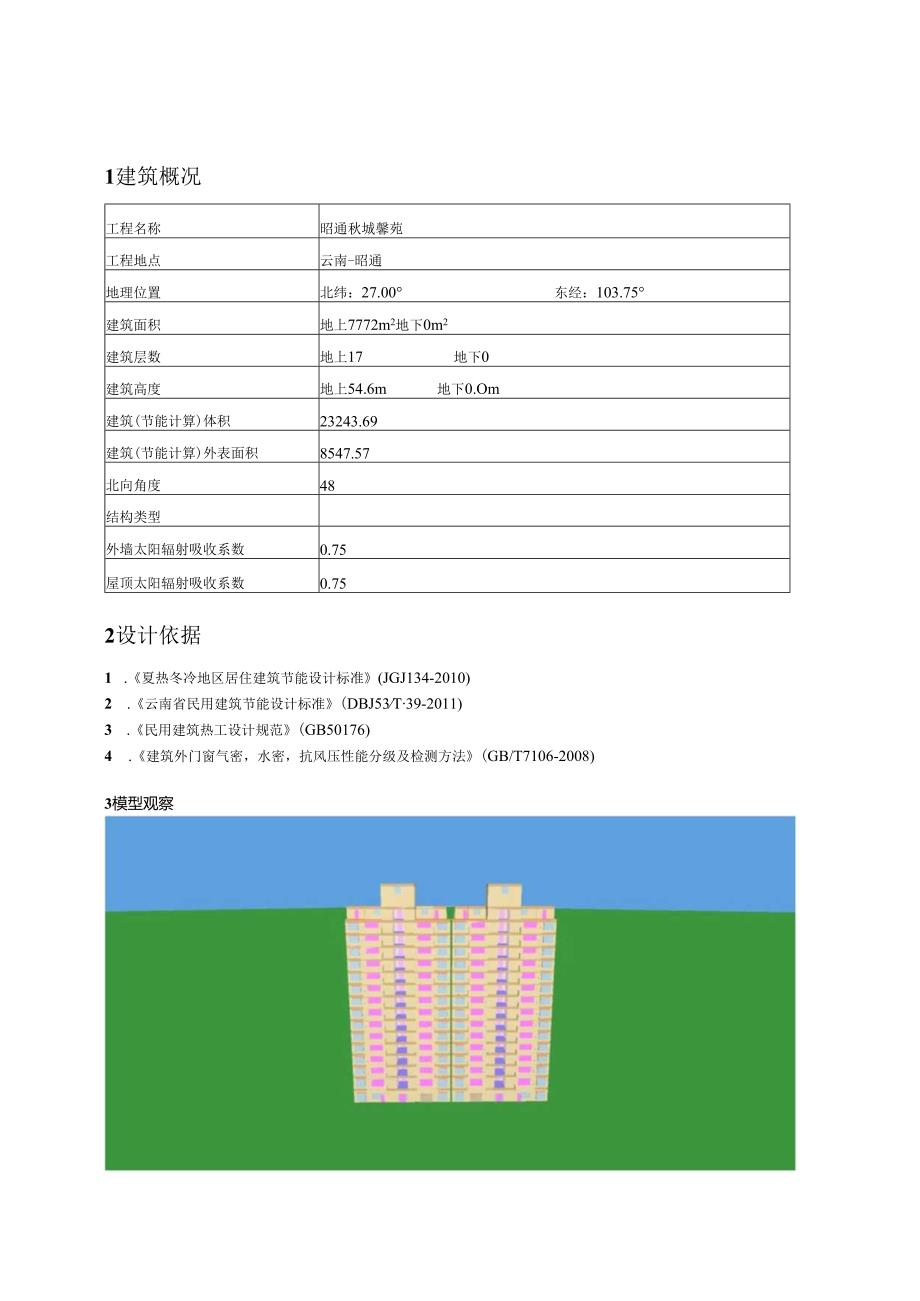

3、构造一1618隔热检查1619外窗气密性1620综合权衡1720.1 计算条件1720.2 综合权衡1721结论181建筑概况工程名称昭通秋城馨苑工程地点云南-昭通地理位置北纬：27.00东经：103.75建筑面积地上7772m2地下0m2建筑层数地上17地下0建筑高度地上54.6m地下0.Om建筑(节能计算)体积23243.69建筑(节能计算)外表面积8547.57北向角度48结构类型外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.752设计依据1 .夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)2 .云南省民用建筑节能设计标准(DBJ53T39-2011)3 .民用建筑热工
4、设计规范(GB50176)4 .建筑外门窗气密，水密，抗风压性能分级及检测方法(GB/T7106-2008)3模型观察4工程材料材料名称导热系数人蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m1.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范(GB50176-93)钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范(GB50176-93)保温砂浆0.2904.440800.01050.00.0000蒸汽渗透系数没有给出碎石、卵石混凝土(p=23O
5、O)1.51015.3602300.0920.00.0173来源：民用建筑热工设计规范(GB50176-93)挤塑聚苯板0.0300.32028.51647.00.0162修正系数=1.2夯实粘土(=2000)1.16013.0542000.01010.00.0000玻化微珠保温浆料0.0801.462350.01050.00.0000SBS改性沥青防水卷材(隔汽层)0.2309.370900.01620.00.0000加气混凝十.砌块0.2203.429700.01050.00.0000修正系数=1.25加气混凝土、泡沫混凝土(p=700)0.2203.429700.01050.00.099
6、8蒸汽渗透系数为测定值石灰水泥砂浆(混合砂浆)0.87010.7501700.01050.00.0975蒸汽渗透系数为测定值5 围护结构作法简要说明1 .屋顶构造：(1)上人屋面构造：(由上到下)加气混凝土、泡沫混凝土(p=700)40mm+挤塑聚苯板20mm+水泥砂浆20mm+SBS改性沥青防水卷材(隔汽层)6mm+水泥砂浆20mm+钢筋混凝土120mm+石灰水泥砂浆(混合砂浆)20mm(2)不上人屋面：(由上到下)加气混凝土、泡沫混凝土(p=700)40mm+挤塑聚苯板20mm+水泥砂浆20mm+SBS改性沥青防水卷材(隔汽层)6mm+水泥砂浆20mm+钢筋混凝土120mm+石灰水泥砂浆(
7、混合砂浆)20mm2 .外墙：外墙构造一：(由外到内)水泥砂浆20mm+玻化微珠保温浆料20mm+加气混凝土砌块20Omm+水泥砂浆20mm3 .热桥梁：热桥梁构造：（由外到内）水泥砂浆20mm+钢筋混凝土20Omm+水泥砂浆20mm4 .热桥柱：热桥柱构造：（由外到内）水泥砂浆20mm+钢筋混凝土20Omm+水泥砂浆20mm5 .楼板构造：控温房间楼板构造：水泥砂浆20mm+保温砂浆30mm+钢筋混凝土100mm+保温砂浆30mm+石灰水泥砂浆（混合砂浆）20mm6 .楼梯间隔墙或封闭外走廊隔墙：楼梯间隔墙构造-：水泥砂浆20mm+加气混凝土砌块20Omm+水泥砂浆20mm7 .通往封闭空间
8、的户门：双层金属门：传热系数l.612Wm2.K8 .外窗构造：塑钢框1.ow-E中空玻璃（6高透光1.ow-E+12A+6透明）：传热系数2.100WmA2.K,自身遮阳系数0.6209 .凸窗构造：塑钢框1.ow-E中空玻璃（6高透光1.ow-E+12A+6透明）：传热系数2.100WmA2.K,自身遮阳系数0.62010 .凸窗顶板：凸窗顶板构造：（由上到下）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm11 .凸窗侧板：凸窗侧板构造：（由外到内）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm12 .凸窗
9、底板：凸窗底板构造：（由上到下）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm6体形系数外表面积8547.57建筑体积23243.69体形系数0.377窗墙比户型房间编号朝向窗墙比A户型100l东0.191038西0.311036西0.221027北0.181021北0.361018北0.121014北0.231007东0.36B户型1034北0.221033北0.141023北0.261019北0.361015北0.061010东0.341004东0.43C户型16028西0.1816022北0.1516013北0.3516007北0.2216002
10、东0.10D户型16025北0.1816017北0.2116015北0.3516003东0.137.1外窗表朝向编号尺寸楼层数量单个面积(m,)合计面积(m4)北向571.77C06130.601.353-15260.8121.06C06180.601.80221.082.16C06210.602.10121.262.52C09130.901.353-16411.2249.82C09180.901.80231.624.86C09210.902.10131.895.67C15131.501.353-17302.0360.75C1515(l)1.501.30316281.9554.60C1515(
11、l)1.501.501712.252.25C15181.501.801262.7016.20C15211.5O2.1O123.156.30C2I132.101.353-16282.8479.38C21182.101.80223.787.56C21212.102.10124.418.82MC16310.801.50111.201.20MC1630.801.50111.201.20MC18310.901.50111.351.35MC1831,0.901.50111.351.35TC151615161.501.60316562.40134.40TC152115211.5O2.1O1283.1525.
12、20TC161616161.601.603-16282.5671.68TC1621(16211.602.101243.3613.44东向254.74C05180.451.80140.813.24C15131.501.351642.038.10C1515(l)1.501.501722.254.50C30213.OO2.1O126.3012.60MC30302.101.50113.153.15MC3030,2.101.50113.153.15TC2216(22162.201.60315523.52183.04TC222122212.202.101-284.6236.96西向62.60C0913O.9O1.35316411.2249.82C09180.901.80231.624.86C09210.902.10121.893.78C09210.902.10111.891.89C1515(l)1.501.501712.252.258屋顶构造8.1 屋顶相关构造8.1.1 上
