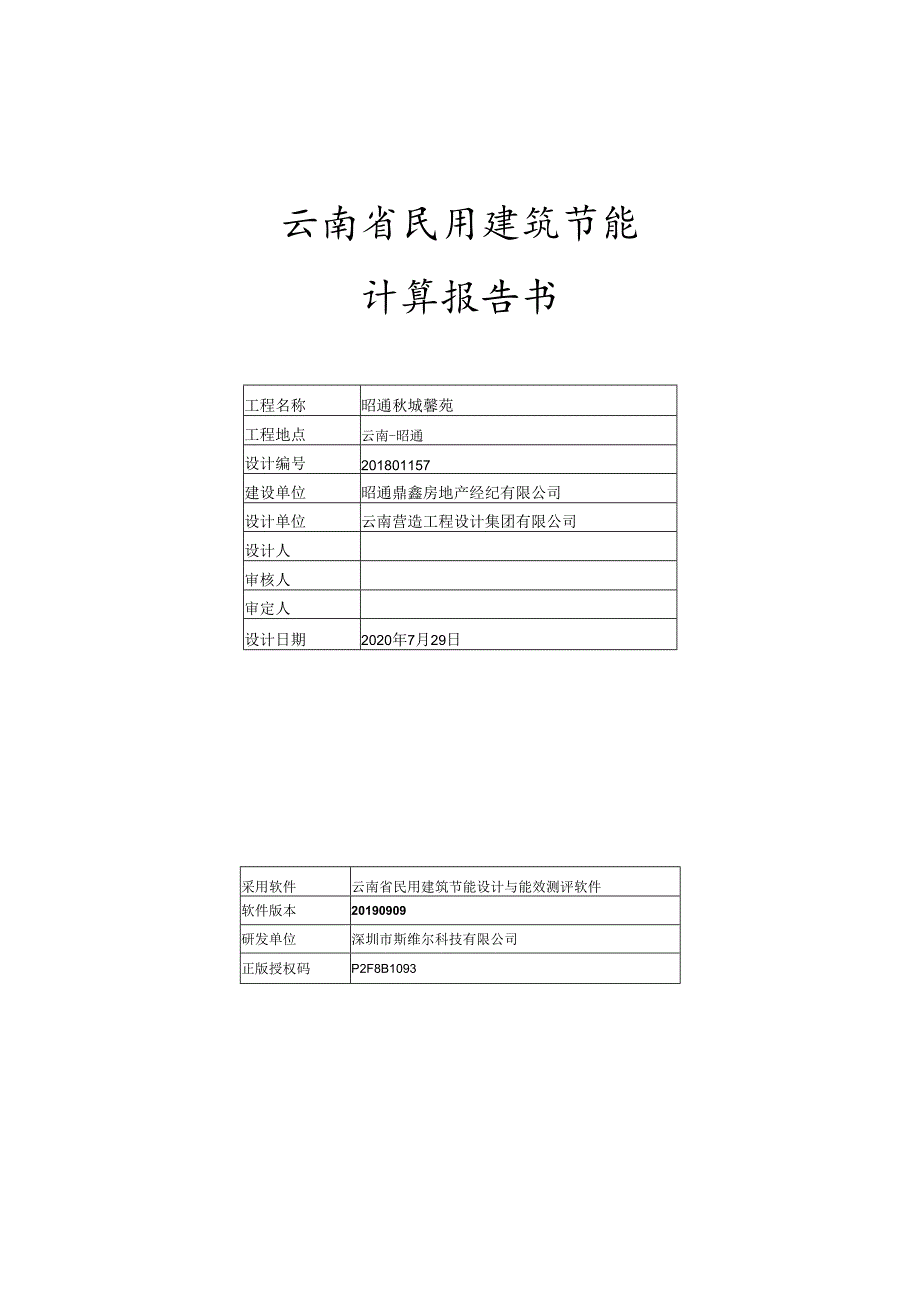

1、云南省民用建筑节能计算报告书工程名称昭通秋城馨苑工程地点云南-昭通设计编号201801157建设单位昭通鼎鑫房地产经纪有限公司设计单位云南营造工程设计集团有限公司设计人审核人审定人设计日期2020年7月29日采用软件云南省民用建筑节能设计与能效测评软件软件版本20190909研发单位深圳市斯维尔科技有限公司正版授权码P2F8B10931 .建筑概况42 .设计依据43 .模型观察44 .工程材料55 .围护结构作法简要说明56 .体形系数67 .窗墙比77.1 外窗表78 .天窗88.1 天窗屋顶比88.2 天窗类型99 .屋顶构造99.1 上人屋面构造910外墙构造910.1 夕卜墙相关构造
2、910.1.1 外墙构造一910.1.2 热桥梁构造一IO10.2 外墙平均热工特性1011分户墙构造1111.1 户间隔墙构造一1112楼梯间隔墙或封闭外走廊隔墙1112.1楼梯间隔墙构造一1113挑空楼板构造1214楼板构造1214.1 控温房间楼板构造一1214.2 控温与非控温楼板构造一1215通往封闭空间的户门1316通往非封闭空间或户外的户门1317可开启面积1318外窗热工1418.1 外窗构造1418.2 总体热工性能1418.3 外遮阳类型1618.4 平均遮阳系数1618.5 外窗遮阳系数1819凸窗透明部分181.1 1凸窗构造181.2 2总体热工性能181.3 3外遮

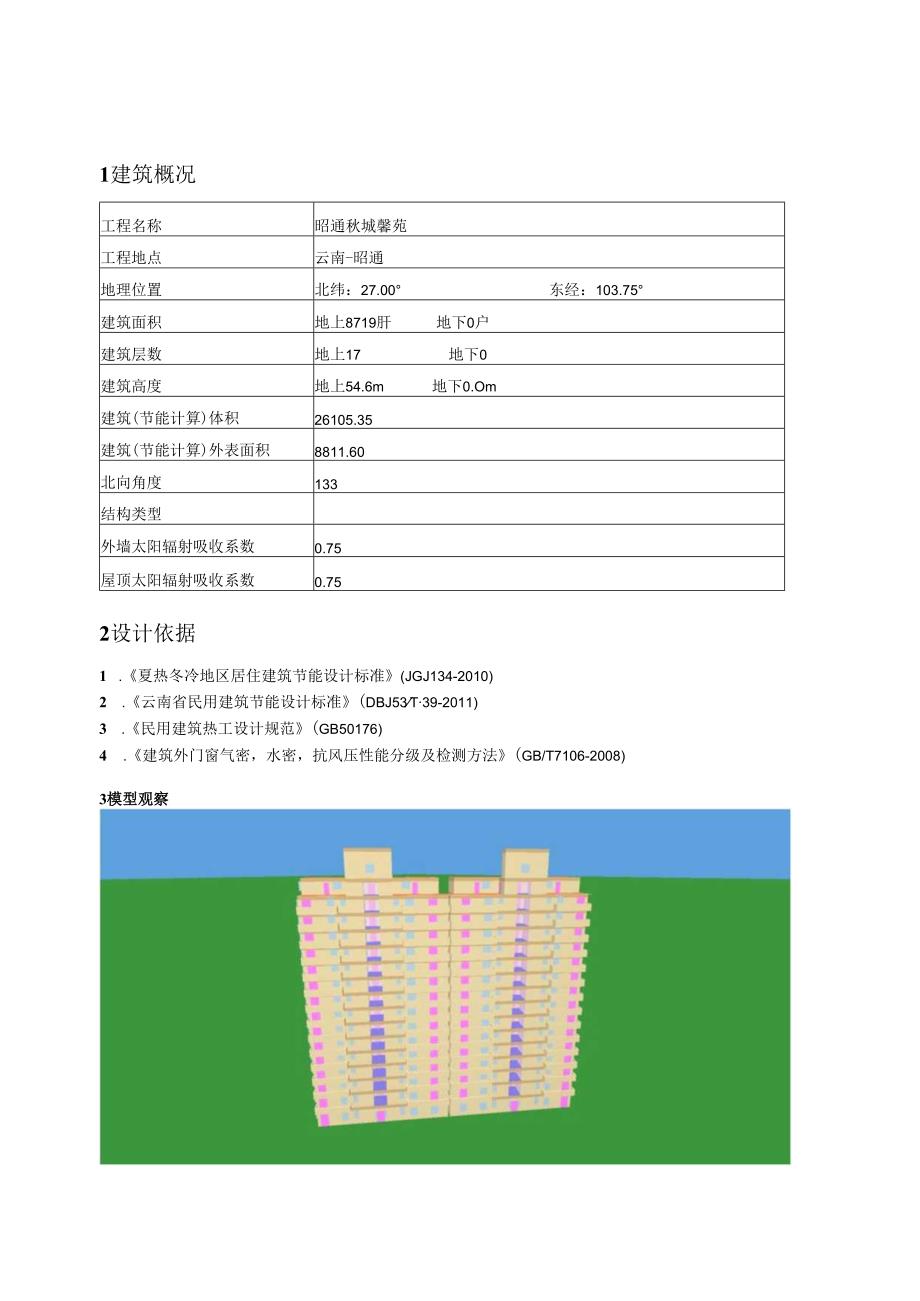

3、阳类型191.4 4平均遮阳系数191.5 5凸窗遮阳系数2020 凸窗板2120.1 凸窗顶板2120.1.1 凸窗顶板构造一2120.2 凸窗侧板2220.3 凸窗底板2220.3.1 凸窗底板构造一2221 隔热检查2222外窗气密性2223结论231建筑概况工程名称昭通秋城馨苑工程地点云南-昭通地理位置北纬：27.00东经：103.75建筑面积地上8719肝地下0户建筑层数地上17地下0建筑高度地上54.6m地下0.Om建筑(节能计算)体积26105.35建筑(节能计算)外表面积8811.60北向角度133结构类型外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.752设计依据1 .
4、夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)2 .云南省民用建筑节能设计标准(DBJ53T39-2011)3 .民用建筑热工设计规范(GB50176)4 .建筑外门窗气密，水密，抗风压性能分级及检测方法(GB/T7106-2008)3模型观察4工程材料材料名称导热系数人蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m1.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范(GB50176-93)钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计
5、规范(GB50176-93)保温砂浆0.2904.440800.01050.00.0000蒸汽渗透系数没有给出碎石、卵石混凝土(p=23OO)1.51015.3602300.0920.00.0173来源：民用建筑热工设计规范(GB50176-93)挤塑聚苯板0.0300.32028.51647.00.0162修正系数=1.2夯实粘土(=2000)1.16013.0542000.01010.00.0000玻化微珠保温浆料0.0801.462350.01050.00.0000SBS改性沥青防水卷材(隔汽层)0.2309.370900.01620.00.0000加气混凝十.砌块0.2203.4297
6、00.01050.00.0000修正系数=1.25加气混凝土、泡沫混凝土(p=700)0.2203.429700.01050.00.0998蒸汽渗透系数为测定值石灰水泥砂浆(混合砂浆)0.87010.7501700.01050.00.0975蒸汽渗透系数为测定值5 围护结构作法简要说明1 .屋顶构造：上人屋面构造：(由上到下)加气混凝土、泡沫混凝土(p=700)40mm+挤塑聚苯板20mm+水泥砂浆20mm+SBS改性沥青防水卷材(隔汽层)6mm+水泥砂浆20mm+钢筋混凝土120mm+石灰水泥砂浆(混合砂浆)20mm2 .外墙：外墙构造一：(由外到内)水泥砂浆20mm+玻化微珠保温浆料20m
7、m+加气混凝土砌块20Omm+水泥砂浆20mm3 .热桥梁：热桥梁构造一：(由外到内)水泥砂浆20mm+钢筋混凝土20Omm+水泥砂浆20mm4 .分户墙构造：户间隔墙构造一：石灰水泥砂浆（混合砂浆）20mm+加气混凝土砌块20Omm+石灰水泥砂浆（混合砂浆）20mm5 .楼梯间隔墙或封闭外走廊隔墙：楼梯间隔墙构造-：水泥砂浆20mm+加气混凝土砌块20Omm+水泥砂浆20mm6 .控温房间楼板：控温房间楼板构造-：水泥砂浆20mm+保温砂浆30mm+钢筋混凝土100mm+保温砂浆30mm+石灰水泥砂浆（混合砂浆）20mm7 .控温与mE控温楼板：控温与非控温楼板构造：水泥砂浆35mm+保温砂
8、浆30mm+钢筋混凝土100mm+保温砂浆20mm+石灰水泥砂浆（混合砂浆）35mm8 .通往封闭空间的户门：双层金属门：传热系数l.612Wm2.K9 .通往非封闭空间或户外的户门：保温门（多功能门）：传热系数l.972Wm2.K10 .外窗构造：塑钢框1.ow-E中空玻璃（6高透光1.ow-E+12A+6透明）：传热系数2.100WmA2.K,自身遮阳系数0.62011 .凸窗构造：塑钢框1.ow-E中空玻璃（6高透光1.OW-E+12A+6透明）：传热系数2.100WmA2.K,自身遮阳系数0.62012 .凸窗顶板：凸窗顶板构造-：（由上到下）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝
9、土100mm+石灰水泥砂浆（混合砂浆）20mm13 .凸窗底板：凸窗底板构造：（由上到下）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm6体形系数外表面积8811.60建筑体积26105.35体形系数0.34标准依据熨热冬冷地区居住建筑节能设计标准（JGJ134-2010）第4.0.3条标准要求体形系数宜符合表4.0.3的规定（s0.35）结论满足7窗墙比户型房间编号朝向窗墙比窗墙比限值结论A小户型1025北0.280.40满足1008北0.170.40满足户型满足A#小户型1027北0.280.40满足1006北0.220.40满足户型满足B小户型1
10、034西0.280.35满足1001西0.440.35超限值户型满足B#小户型1031西0.280.35满足1003西0.440.35超限值户型满足C小户型1029西0.200.35满足1010西0.390.35超限值户型满足E户型16026西0.210.35满足16017西0.150.35满足16008西0320.35满足16001北0.130.40满足16012西0370.35超限值户型满足E#户型16024西0.210.35满足16015西0.140.35满足16009西0.340.35满足16004北0.060.40满足16014西0.370.35超限值户型满足标准依据夏热冬冷地区居住
11、建筑节能设计标准(JGJ134-2010)第4.0.5标准要求每套户型允许一个房间的窗墙比超限值，且不大于0.6结论满足7.1外窗表朝向编号尺寸楼层数量单个面积(m,)合计面积(m4)北向285.210.451.50140.682.70C09100.901.053-15260.9524.57C09100.901.00315260.9023.40C09150.901.50241.355.40C09180.901.80141.626.48C12131.201.35315261.6242.12C12181.201.80222.164.32C12211.202.10122.525.04C15131.5
12、01.35316302.0360.75C15151.501.501732.256.75C15181.501.80222.705.40C15211.502.10143.1512.60TC161616161.601.65316272.6471.28TC162I16211.602.10223.366.72TC162416241.602.40123.847.68东向87.93C15151.501.501712.252.25TC161616161.601.653-16272.6471.28TC162116211.602.10223.366.72TC1624(16241.602.40123.847.68西向701.49C09100.901.053-161120.95105.84C0913O.9O1.35315261.2231.59C09150.901.50281.3510.80C09180.901.8012101.6216.20C09210.902.10121.893.78C141
