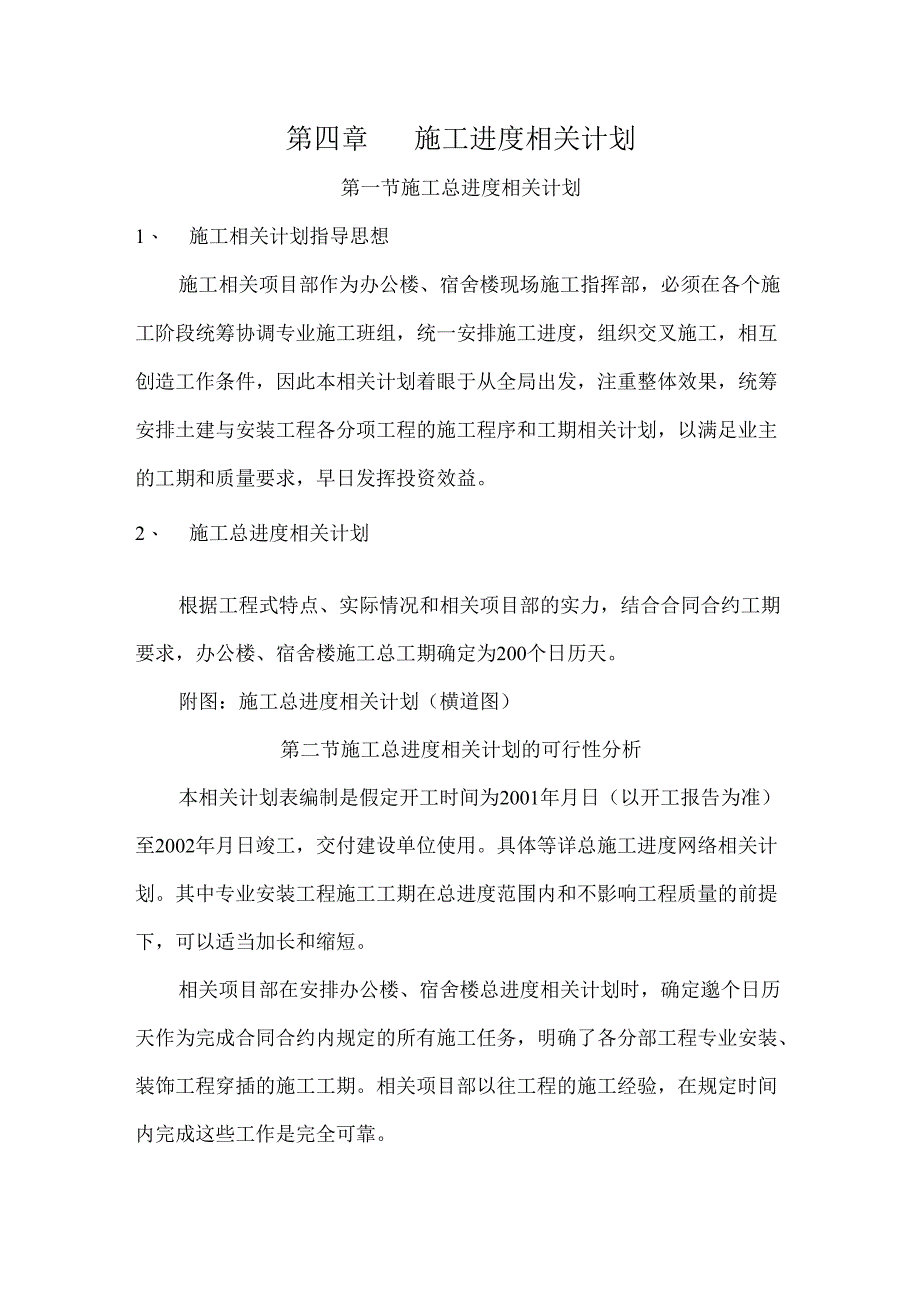

1、第四章施工进度相关计划第一节施工总进度相关计划1、 施工相关计划指导思想施工相关项目部作为办公楼、宿舍楼现场施工指挥部，必须在各个施工阶段统筹协调专业施工班组，统一安排施工进度，组织交叉施工，相互创造工作条件，因此本相关计划着眼于从全局出发，注重整体效果，统筹安排土建与安装工程各分项工程的施工程序和工期相关计划，以满足业主的工期和质量要求，早日发挥投资效益。2、 施工总进度相关计划根据工程式特点、实际情况和相关项目部的实力，结合合同合约工期要求，办公楼、宿舍楼施工总工期确定为200个日历天。附图：施工总进度相关计划（横道图）第二节施工总进度相关计划的可行性分析本相关计划表编制是假定开工时间为2
2、001年月日（以开工报告为准）至2002年月日竣工，交付建设单位使用。具体等详总施工进度网络相关计划。其中专业安装工程施工工期在总进度范围内和不影响工程质量的前提下，可以适当加长和缩短。相关项目部在安排办公楼、宿舍楼总进度相关计划时，确定邈个日历天作为完成合同合约内规定的所有施工任务，明确了各分部工程专业安装、装饰工程穿插的施工工期。相关项目部以往工程的施工经验，在规定时间内完成这些工作是完全可靠。以下将针对这些节点工期作科学的分析，以确定完成的可能性。1、 土方施工阶段办公楼、宿舍楼基坑土方开挖时，采用机械和人工相配合，在挖土过程合理组织挖土顺序，减少土方开挖工期，同时做好雨季降水、排水措施
3、，及时开挖排水沟、集水井，交及时排出坑外，以减少因土质粘湿而影响施工进度。土方施工阶段做到合理搭接，协调施工，而达到缩短工期的目的。2、 基础施工阶段基础垫层施工阶段，可充分利用施工工作面，进行多工种搭接施工。在最后挖土进度，立即组织劳动力进行清土。基槽及时验收，以便垫层尽快插入施工，为下道工序创造条件。素碎垫层紧随施工。考虑为加快施工进度需要，模板制作提前完成。基础钢筋绑扎时，分成底板钢筋、钢筋支撑焊接固定、面层钢筋和柱插筋几个作业顺序，利用工作面进行流水穿插作业。模板工程在每个钢筋作业区完成后，交叉穿插进行施工。第三节施工进度相关计划管理管控工程施工进度相关计划管理管控主要包括：施工总进度
4、相关计划,主要分部工程进度相关计划，月进度相关计划和旬进度相关计划。相关项目部须根据月进度相关计划，制定每旬详细的作业相关计划，材料需用量相关计划和周转材料、机械设备进出场时间。作出各分项工程的月、旬进度相关计划，编制各班组施工段施工进度相关计划。施工进度相关计划完成与否是相关项目部作为对作业班组重点考核的指标，按月度相关计划进行全面检查，并与作业班子的经济收入挂钩，以确保工程进度按预期目标完成或提前完成。第四节保证工程进度技术措施1、加强现场管理管控机构相关计划管理管控和监督管理管控力度，由相关项目部编制切实可行的施工相关计划总网络控制图，根据总进度、编制月、作业相关计划、材料供应相关计划、
5、安装配合相关计划。由相关项目经理亲自抓，亲自检查落实情况。2、充分合理调动所有财力、物力、机械和劳动力的各种积极因素，确保施工作业面获得全面铺开。凡遇国家节日、农忙季节，事先调查了解情况，统一安排劳动力，保证现场需要人数，保持连续施工，确保部位相关计划完成。根据施工进度控制总网络相关计划，施工过程，到时视工程进度情况,如发现工期有迟后现象时，为确保工程按时完成，并给予提高加班工资，同时做到早作安排和做好落实工作。3、施工过程中相关项目部要按总相关计划和分项相关计划要求，明确每天所需要的劳动人数、各种材料的进场日期、机械拆装时间及安装配合部位等，并确保相关计划的到位、到场，避免停、等工现象。办公
6、楼、宿舍楼施工周期短，采取一班半制，部分分项采取二班作业制。浇捣基础及楼屋面板碎采取24小时（即三班制）连续施工，同时办妥有关夜间施工审批手续。4、办公楼、宿舍楼在施工过程中实生承包责任制，职责分明，责任到人，工作量到班组，每月实行部位考核及质量评定，以分项工程来控制进度，实现奖罚分明的制度，尤其是土方开挖、基础、主体及装饰阶段构筑物施工段必须严格控制，实行重奖重罚，鼓励和督促全体职工为工期目标的实现而更加努力地工作。5、做好土建与安装之间的协调配合工作，相关项目部应及时与供电、消防、通讯等专业部门联系落实相关规定、要求等，以免返工现象。各专业安装工程负责人应参加现场协调会，每天碰头解决土建与
7、安装之间的协调配合工作，以免影响工程进度。第五章施工平面布置及管理管控第一节现场施工平面规定一、场地和环境情况说明办公楼、宿舍楼地处大唐镇开发区轻纺北路东侧，施工现场三通一平已完成，开工条件具备。二、规划原则确保声内道路畅，满足施工对材料堆放场的要求，减少二次搬运和场内运输。1、满足安全、文明施工达标对场地的要求，生活区和生产区要有明显的隔离。2、符合施工现场防火规范要求和环境卫生的要求。3、符合施工现场安全用电规范要求。4、场地布置中，要避免土建、安装、装饰单位相互干扰，还要满足合约甲方的有关要求。附图施工现场总平面布置图第二节施工现场平面布置诸暨市大唐派出所办公楼、宿舍楼工地，经现场勘察后
8、，相关项目部经综合考虑，施工现场平面划分为生活、办公和生产几个区块,并有明显的分隔，生产区根据各施工阶段作相应调整。钢筋车间和木工车间设置在南面，工程施工阶段平面布置详见施工平面图。第三节施工临时用电的布置一、有电负荷计算：办公楼、宿舍楼施工用电负荷主要在主体结构施工阶段，根据现场“施工机械配置相关计划”表，用电荷载计算如下：P=1.o5X(KlPCOS+K2P2)式中:K、K2:需要系九，分别取0.5、0.6o其中：P为供电设备总需要容量(KW)P一电动机额定功率(KW),平均功率因素取0.7P2一电焊机额定功率(KW)根据该工程施工机械用电量：P1=35.3KWP2=15.0KWP=1.0
9、5X(0.535.30.7+0.615.0)=36KWP总361.1=40KW在施工时需专人严格控制相关计划用电量，确保用电使用安全。二、配电线路布设根据现场实际情况，为确保安全生产，室外部分采用电缆敷设，过道路处电缆加套钢管保护，电缆穿在管内，设置二级分配电箱。临时设施内固定用电器电缆穿在护套管内，不得外露。室内照明线路电线采用电器电缆穿在护套管内，不得外露。室内照明线路电线采用PVC护套管，室外临时照明线路采用三芯橡胶电缆。三、配电箱及时开关箱变电房配电屏与现场供电系统间须设置隔离开关，以便检修。安安装电度表，作为计量。施工现场设置总配电间，架空线路送到总配电箱。配电箱和开关箱须由专业生产
10、厂家生产，并有合格证明。现场施工用电实行三级配电，三级保护。配电箱应尽可能放置在干燥通风处、室外电箱要有档雨措施。配电箱、开关箱应安装端正,牢固，移动式配电箱、开关箱应装在紧固的支架上。固定式配电箱和开关的底距地面应大于1.3m,小于1.5m。移动式配电箱、开关和底距地面应大于0.6m,小于1.5m。分配电箱应设置在荷载较为集中区域，分配电箱距开关的距离不大于30m。开关箱与其控制的用电设备的水平距离不大于3m,配电箱和开关箱周围应有二人可同时工作的窖井，不得堆放其它物品。配电箱、开关箱内的工作零线应与接线端子板连接，并应与保护零线端子板分设。配电箱、开关箱的金属箱体、金属电器安装板以及箱内电
11、器不应带电的金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。配电箱、开关箱内的连接线应采用绝缘导线，接头不得移动，不得有外露有电部分。配电箱、开关箱导线的进出线口须设在箱体的下底面，进出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。移动式配电箱和开关箱的进出线必须用橡皮绝缘电缆。动力配电箱与照明配电箱应分别设置。所有配电箱应标明编号，名称，用途并作分路标记。所有配电门应配锁，由专人负责。（一）总配电箱：总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器。办公楼、宿舍楼分路隔离开关设置三路，在钢筋电焊机和升降起重机分别设置，其它分一路。并装设漏电保护器，若
12、漏电保护器同时具备过负荷和短路保护功能则可不设分路熔断器。总开关电器的额定值应与分路开关相适应。总配电箱漏电保护器。其额定漏电动作电流不得大于75MA,额定漏电动作时应小于OJSo(一)分配电箱：分配电箱应安装总隔离开关和分路隔离开关以及总熔器和分路熔断器。分路隔离开关的数量应由该分配电箱控制用电设备的数量来决定。分配电箱和各分路应安装漏电保护器，其开关的额定值应与相应开关箱额定值相适应，分配电箱漏电动作电流不得大于50MA,额定漏电动作时间应小于0.1S。(三)开关箱：每台用电设备应有各自专用的开关箱就近设置，距用电设备水平距离不大于3m。做到一机一闸一保，并设有过载保护装置，禁用同一个开关
13、电器直接控制二台或二台以上设备。开关箱内的开关电器必须能在任何情况下都可以使用设备与电流实行隔离。开关箱中必须装设漏电保护器，其开关的额定值与用电设备相适应。开关和漏电动作电流不得小于30MA。额定漏电动作时间应小于0.1S。照明开关箱应单独设置，也应实行一闸一保。四、用电机械设备和手电动工具施工现场所使用用电机械设备和手电动工具，均应符合国家标准、专业标准和安全技术规程，且要有产品合格证和使用说明。用电机械设备安装须由专业电工负责安装。非专业人员不得安装和拆除用电电器设备。电动机械要做好保护接零，但其电源线必须选用无接头的多股铜芯橡皮护套软电缆，其中黄/绿双色线在任何情况下只能用于保护零线或
14、重复接地线。电焊机时线处必须设有防护罩。五、照明现场施工用照明须装设单独的照明开关箱，不能与动力电箱混合使用，施工区照明采用橡胶电缆。生活、办公区照明用护套线或用铜芯线加套管及穿墙用套管护套，灯头线可用绞织线。(一)施工区照明：在主体结构施工阶段，在型钢井架架上安装二盏3.5KW镜灯，用于大面积照明。局部照明采用IKW磺鸨灯照明，增加光照明度。主体结构完成后，砖墙和粉刷阶段采用磺鸽灯照明。(一)办公、生活区照明：职工集体宿舍照明，在夏秋季阶段考虑到天气炎热，职工宿舍内防暑降温需要，采用220V电压照明，每个宿舍设一只插座，作电扇之用。在其它季节，职工宿舍改用36V安全电压供电，可有效防止使用除
15、照明之处的其它用电器。办公室、仓库等均采用200V电压作照明，每间装设一只插座。第四节施工用水布置一、施工临时用水量计算：办公楼、宿舍楼施工临时用水为工程施工用水、施工机械用水、生活和消防用水四个部分。1、 施工用水q,以最高峰期为最大的用水量。q=KQNK83600式中：K1未预计的施工用水量系数，取1.15K2-用水不均衡系数，取1.5Qi一日工程量,砌砖40M3/天他数量100M3/天Ni施工用水定额,每立方砌体全部用水量约2001.M3养护碎用水量3001./M3q=1.15(40200+100X300)X1.5/8X3600=2.281.S2、 机械用水量：q2=KQ2N2K383600式中：q2一同一种机械台数，碎搅拌机，木工车间。N2机械用水量q2=1.15(300l+20l)1.583600=0.021.S3、 生活用水q3=PN3K483600式中：q现场高峰施工人数按162人计N3生活用水定额按301./人计q3=l863001.3/8X3600=0.2511./S4、 生活区用水量：q4=P2N4K5243600式中：P2生活区居住人数按162人计N4用水定额按1001.计q4=1621002/24X3600=0.3751.S5、 消防用水：q5消防用水量为101./S6
