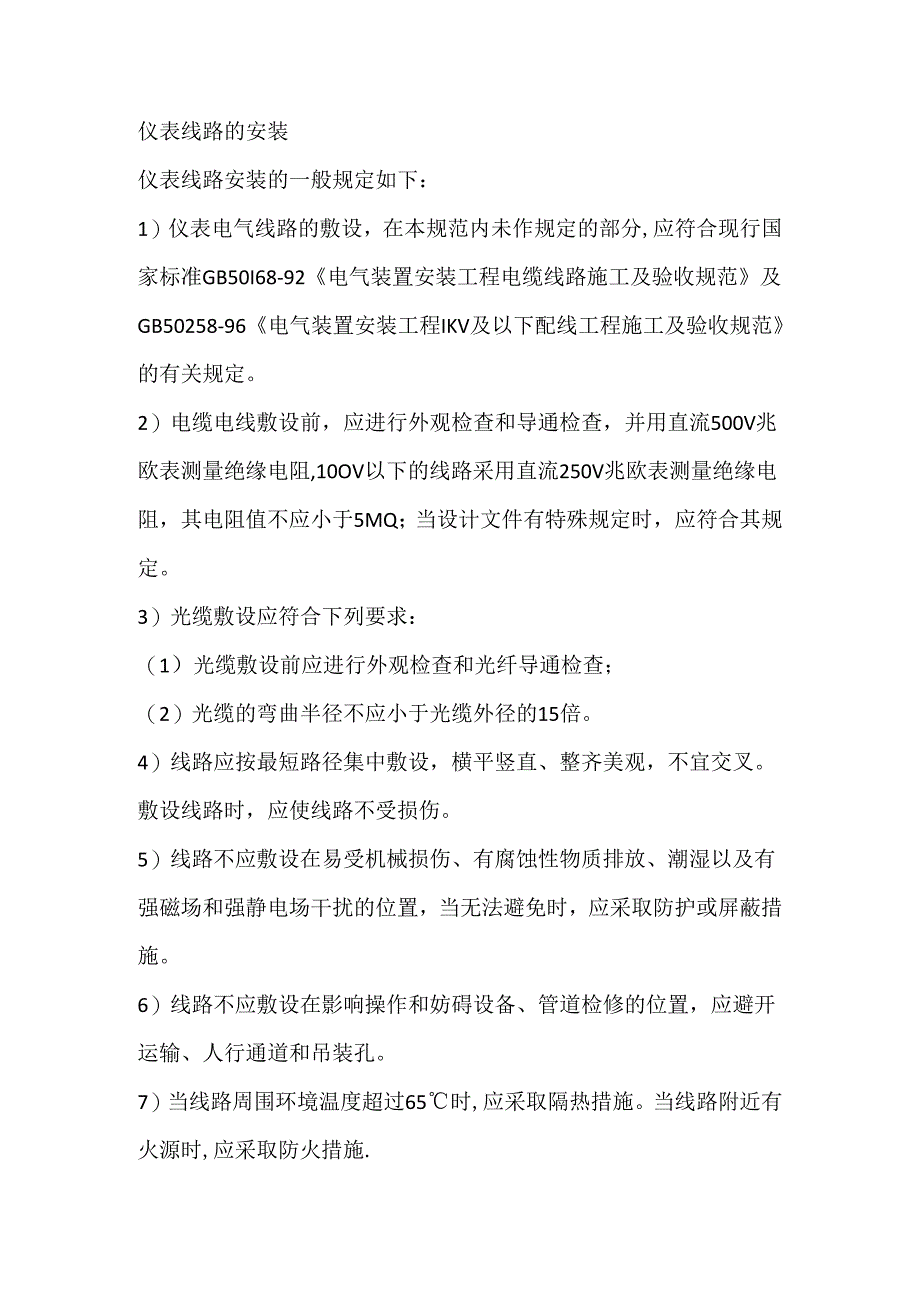

1、仪表线路的安装仪表线路安装的一般规定如下：1）仪表电气线路的敷设，在本规范内未作规定的部分,应符合现行国家标准GB50I68-92电气装置安装工程电缆线路施工及验收规范及GB50258-96电气装置安装工程IKV及以下配线工程施工及验收规范的有关规定。2）电缆电线敷设前，应进行外观检查和导通检查，并用直流500V兆欧表测量绝缘电阻,10OV以下的线路采用直流250V兆欧表测量绝缘电阻，其电阻值不应小于5MQ；当设计文件有特殊规定时，应符合其规定。3）光缆敷设应符合下列要求：（1）光缆敷设前应进行外观检查和光纤导通检查；（2）光缆的弯曲半径不应小于光缆外径的15倍。4）线路应按最短路径集中敷设，

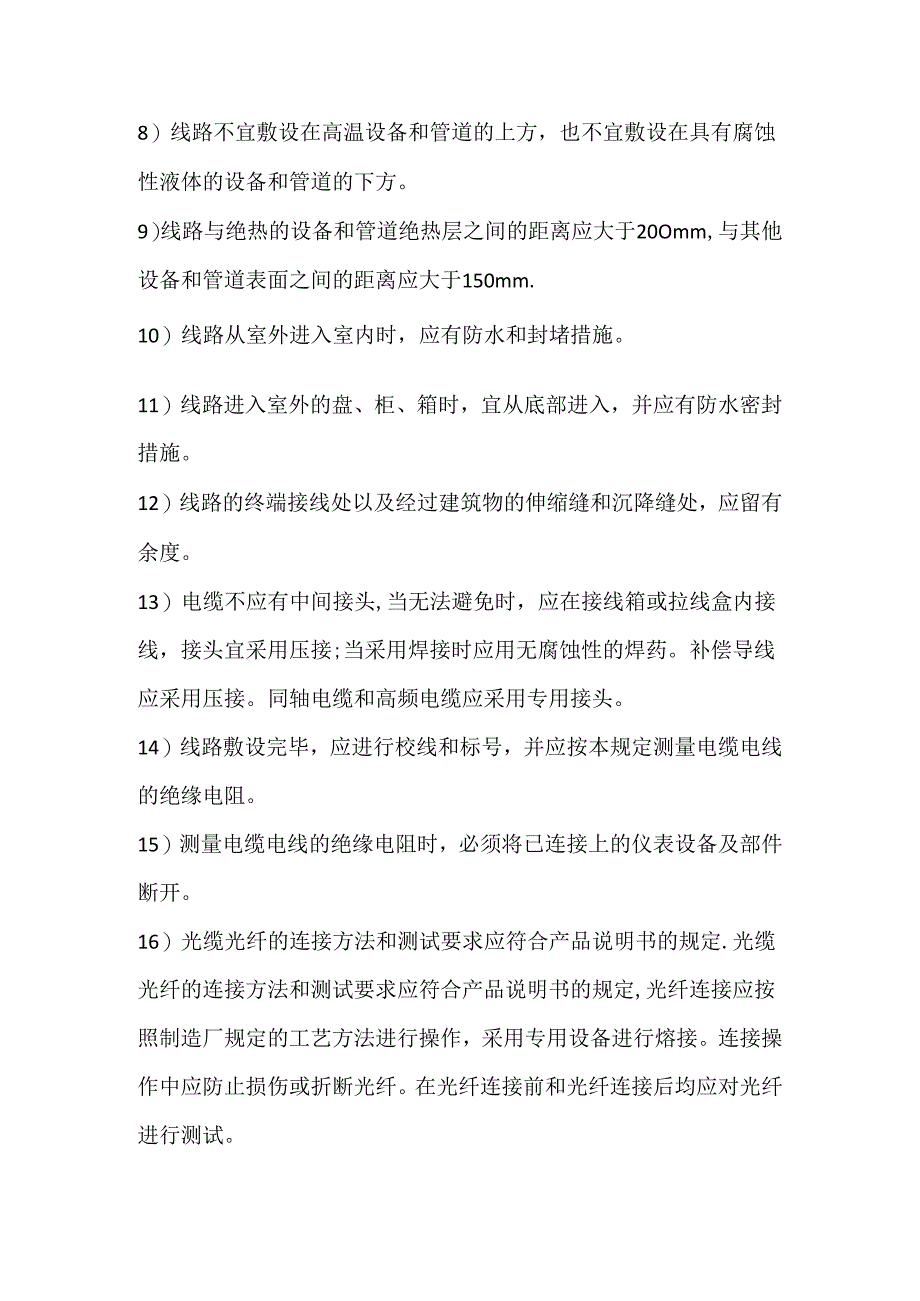

2、横平竖直、整齐美观，不宜交叉。敷设线路时，应使线路不受损伤。5）线路不应敷设在易受机械损伤、有腐蚀性物质排放、潮湿以及有强磁场和强静电场干扰的位置，当无法避免时，应采取防护或屏蔽措施。6）线路不应敷设在影响操作和妨碍设备、管道检修的位置，应避开运输、人行通道和吊装孔。7）当线路周围环境温度超过65时,应采取隔热措施。当线路附近有火源时,应采取防火措施.8）线路不宜敷设在高温设备和管道的上方，也不宜敷设在具有腐蚀性液体的设备和管道的下方。9）线路与绝热的设备和管道绝热层之间的距离应大于20Omm,与其他设备和管道表面之间的距离应大于150mm.10）线路从室外进入室内时，应有防水和封堵措施。11

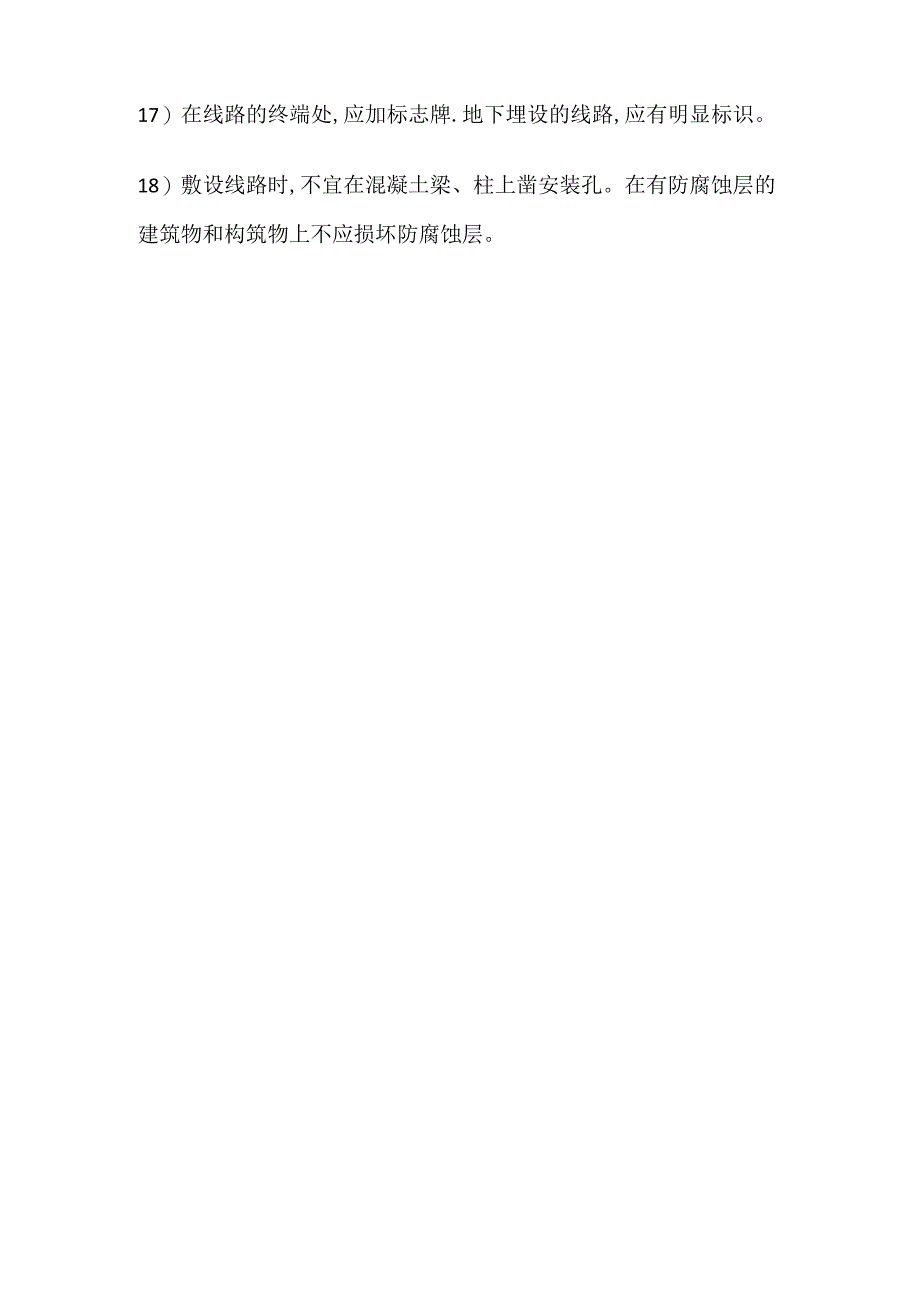

3、）线路进入室外的盘、柜、箱时，宜从底部进入，并应有防水密封措施。12）线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有余度。13）电缆不应有中间接头,当无法避免时，应在接线箱或拉线盒内接线，接头宜采用压接;当采用焊接时应用无腐蚀性的焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。14）线路敷设完毕，应进行校线和标号，并应按本规定测量电缆电线的绝缘电阻。15）测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。16）光缆光纤的连接方法和测试要求应符合产品说明书的规定.光缆光纤的连接方法和测试要求应符合产品说明书的规定,光纤连接应按照制造厂规定的工艺方法进行操作，采用专用设备进行熔接。连接操作中应防止损伤或折断光纤。在光纤连接前和光纤连接后均应对光纤进行测试。17）在线路的终端处,应加标志牌.地下埋设的线路,应有明显标识。18）敷设线路时,不宜在混凝土梁、柱上凿安装孔。在有防腐蚀层的建筑物和构筑物上不应损坏防腐蚀层。
