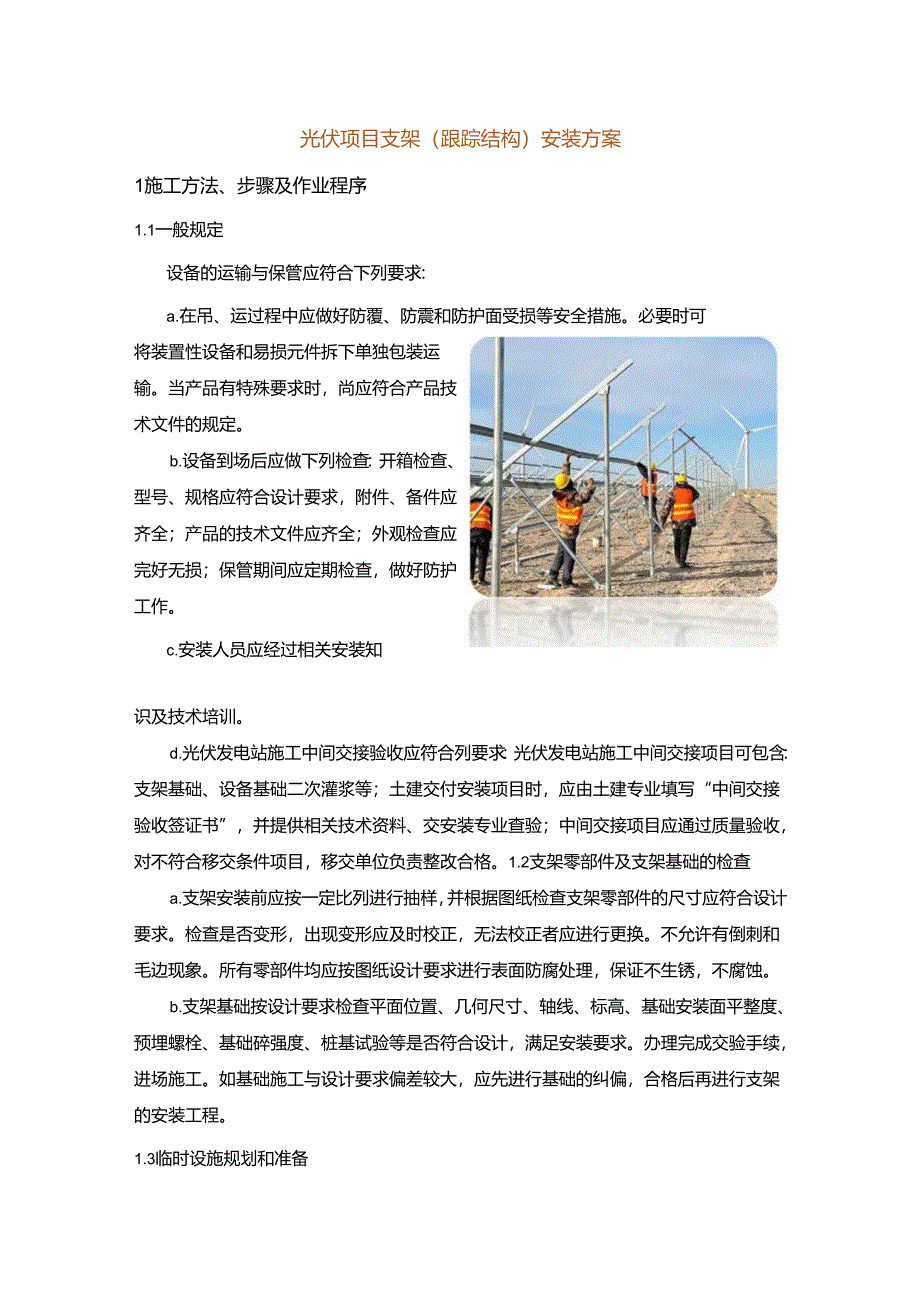

1、光伏项目支架（跟踪结构）安装方案1施工方法、步骤及作业程序1.1一般规定设备的运输与保管应符合下列要求:a.在吊、运过程中应做好防覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。b.设备到场后应做下列检查：开箱检查、型号、规格应符合设计要求，附件、备件应齐全；产品的技术文件应齐全；外观检查应完好无损；保管期间应定期检查，做好防护工作。c.安装人员应经过相关安装知识及技术培训。d.光伏发电站施工中间交接验收应符合列要求：光伏发电站施工中间交接项目可包含：支架基础、设备基础二次灌浆等；土建交付安装项目时，应由土建专业填
2、写“中间交接验收签证书”，并提供相关技术资料、交安装专业查验；中间交接项目应通过质量验收，对不符合移交条件项目，移交单位负责整改合格。1.2支架零部件及支架基础的检查a.支架安装前应按一定比列进行抽样，并根据图纸检查支架零部件的尺寸应符合设计要求。检查是否变形，出现变形应及时校正，无法校正者应进行更换。不允许有倒刺和毛边现象。所有零部件均应按图纸设计要求进行表面防腐处理，保证不生锈，不腐蚀。b.支架基础按设计要求检查平面位置、几何尺寸、轴线、标高、基础安装面平整度、预埋螺栓、基础碎强度、桩基试验等是否符合设计，满足安装要求。办理完成交验手续，进场施工。如基础施工与设计要求偏差较大，应先进行基础

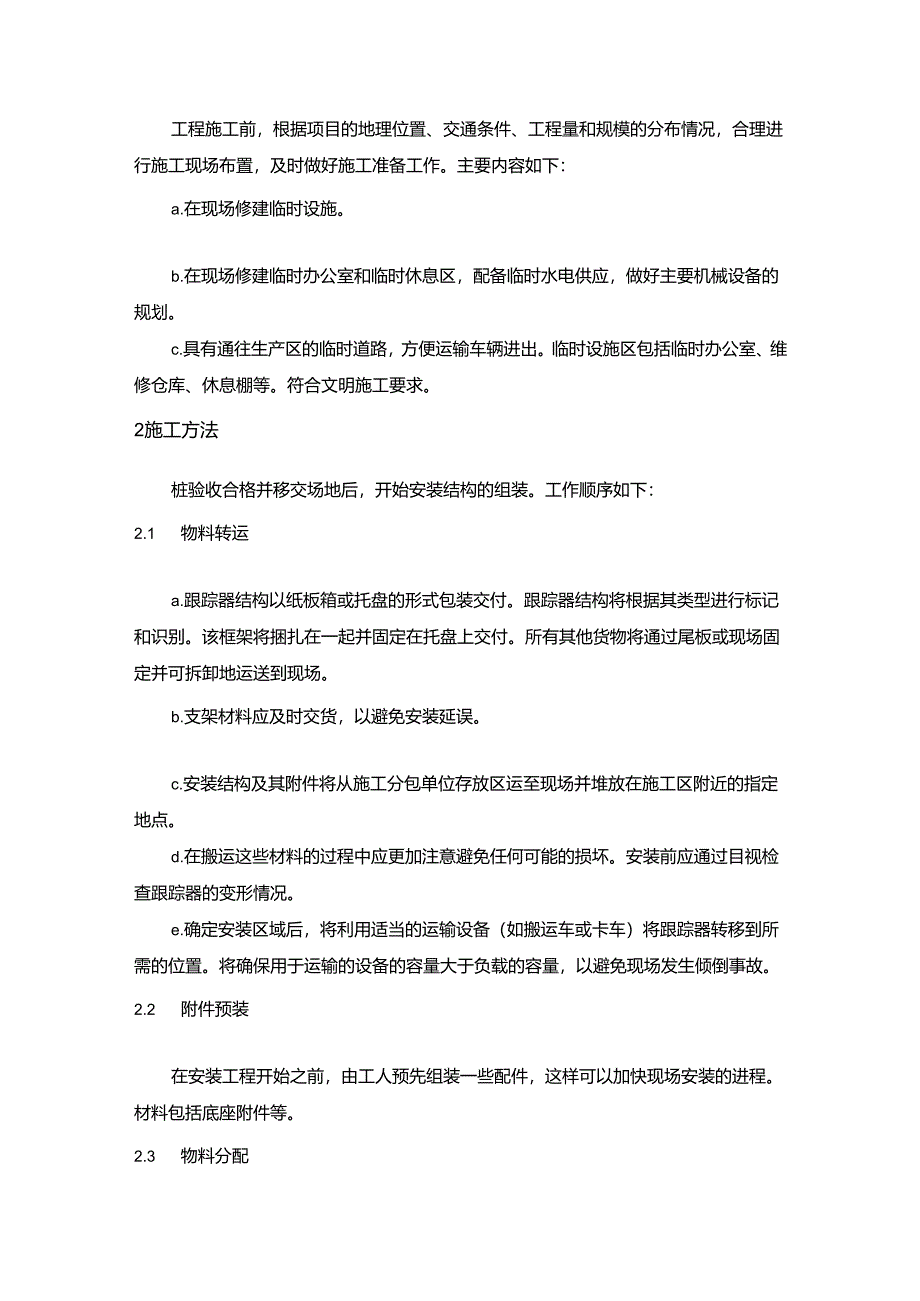

3、的纠偏，合格后再进行支架的安装工程。1.3临时设施规划和准备工程施工前，根据项目的地理位置、交通条件、工程量和规模的分布情况，合理进行施工现场布置，及时做好施工准备工作。主要内容如下：a.在现场修建临时设施。b.在现场修建临时办公室和临时休息区，配备临时水电供应，做好主要机械设备的规划。c.具有通往生产区的临时道路，方便运输车辆进出。临时设施区包括临时办公室、维修仓库、休息棚等。符合文明施工要求。2施工方法桩验收合格并移交场地后，开始安装结构的组装。工作顺序如下：2.1 物料转运a.跟踪器结构以纸板箱或托盘的形式包装交付。跟踪器结构将根据其类型进行标记和识别。该框架将捆扎在一起并固定在托盘上交

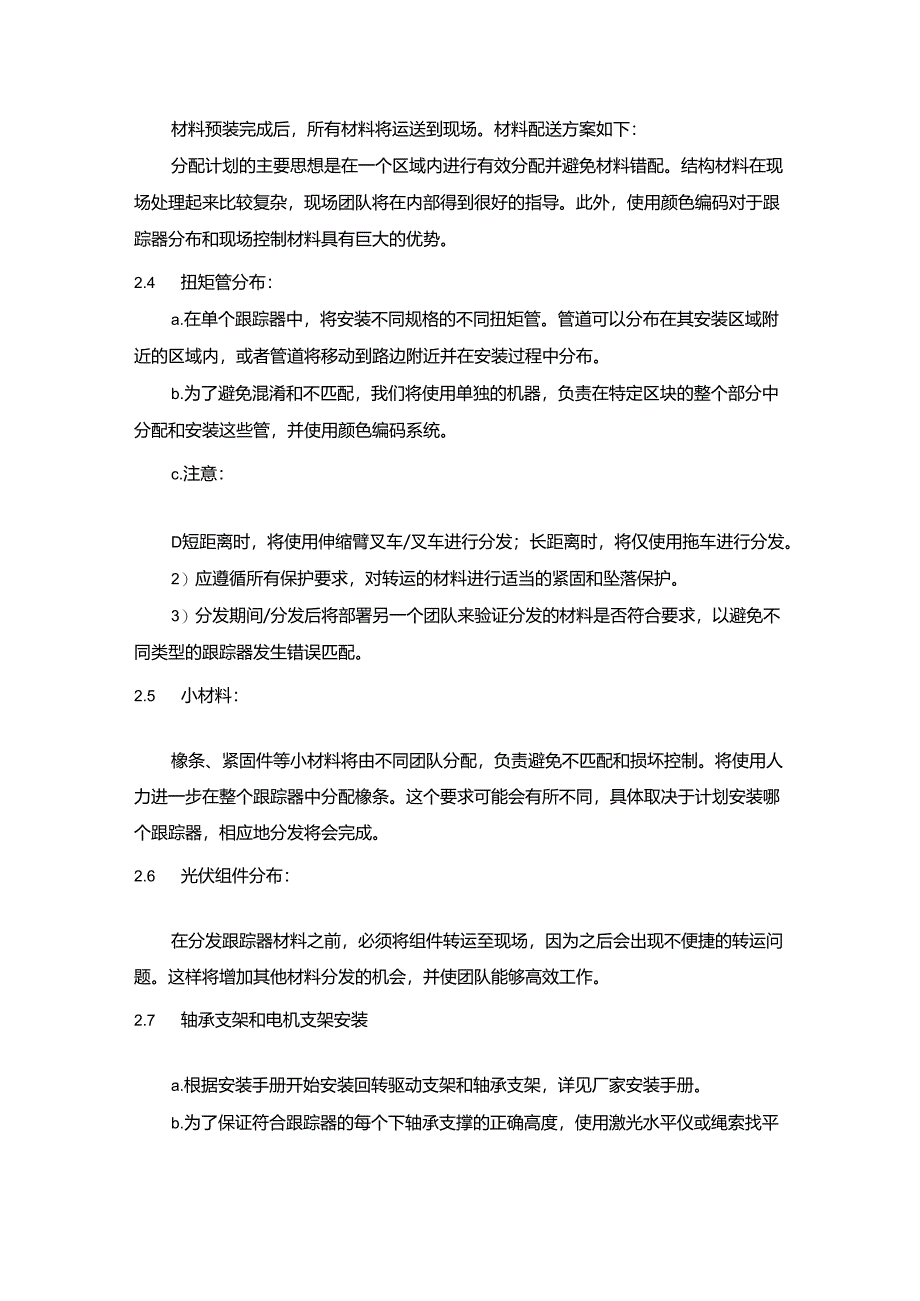

4、付。所有其他货物将通过尾板或现场固定并可拆卸地运送到现场。b.支架材料应及时交货，以避免安装延误。c.安装结构及其附件将从施工分包单位存放区运至现场并堆放在施工区附近的指定地点。d.在搬运这些材料的过程中应更加注意避免任何可能的损坏。安装前应通过目视检查跟踪器的变形情况。e.确定安装区域后，将利用适当的运输设备（如搬运车或卡车）将跟踪器转移到所需的位置。将确保用于运输的设备的容量大于负载的容量，以避免现场发生倾倒事故。2.2 附件预装在安装工程开始之前，由工人预先组装一些配件，这样可以加快现场安装的进程。材料包括底座附件等。2.3 物料分配材料预装完成后，所有材料将运送到现场。材料配送方案如下
5、：分配计划的主要思想是在一个区域内进行有效分配并避免材料错配。结构材料在现场处理起来比较复杂，现场团队将在内部得到很好的指导。此外，使用颜色编码对于跟踪器分布和现场控制材料具有巨大的优势。2.4 扭矩管分布：a.在单个跟踪器中，将安装不同规格的不同扭矩管。管道可以分布在其安装区域附近的区域内，或者管道将移动到路边附近并在安装过程中分布。b.为了避免混淆和不匹配，我们将使用单独的机器，负责在特定区块的整个部分中分配和安装这些管，并使用颜色编码系统。c.注意：D短距离时，将使用伸缩臂叉车/叉车进行分发；长距离时，将仅使用拖车进行分发。2）应遵循所有保护要求，对转运的材料进行适当的紧固和坠落保护。3
6、）分发期间/分发后将部署另一个团队来验证分发的材料是否符合要求，以避免不同类型的跟踪器发生错误匹配。2.5 小材料：橡条、紧固件等小材料将由不同团队分配，负责避免不匹配和损坏控制。将使用人力进一步在整个跟踪器中分配橡条。这个要求可能会有所不同，具体取决于计划安装哪个跟踪器，相应地分发将会完成。2.6 光伏组件分布：在分发跟踪器材料之前，必须将组件转运至现场，因为之后会出现不便捷的转运问题。这样将增加其他材料分发的机会，并使团队能够高效工作。2.7 轴承支架和电机支架安装a.根据安装手册开始安装回转驱动支架和轴承支架，详见厂家安装手册。b.为了保证符合跟踪器的每个下轴承支撑的正确高度，使用激光水
7、平仪或绳索找平确认。c.所有轴承支架和回转驱动支架安装完毕后，将按照安装手册和工程图纸安装回转驱动装置。2.8 扭力管安装和连接一旦特定跟踪器的所有桩、轴承支架和电机安装完毕，安装团队将开始安装扭矩管。使用伸缩臂叉装机或任何其他设备来提升扭矩管,在安装轴承支架之前,将轴承支架插入扭矩管上。a.一旦机器抬起扭矩管，将指派一个专门团队安装扭矩管。b.在安装过程中，始终使用安全带来防止管道坠落。c.安装期间，除非将管子安全地安装在轴承支架上，否则任何人不得位于管子下方。d.扭矩管安装将始终从电机开始，并向两侧的跟踪器末端移动。2.9 完成安装扭矩管后，按照厂家安装手册进行轴承、阻尼器安装。2.10
8、螺栓扭力安装所有部件都已组装完毕后，按照设计要求，采用扭力扳手对每一个螺栓进行扭力安装检查，达到设计值后，用油漆记号笔或油漆进行适当标记来锁定所有螺栓。2.11 跟踪楝条安装当整个跟踪器安装并固定后，安装结构上最后安装的是光伏组件安装的橡条。3作业的质要求3.1施工质量保证措施a.质量管理组织机构为确保工程施工质量，建立以项目经理为组长的质量管理领导小组，质量总监、总工程师、生产经理任副组长，成员由各部门人员组成。发现问题及时纠正、及时上报，做到不隐瞒、不谎报，全面监督管理施工质量。b.质量管理制度D工程质量责任制实施项目工程质量责任制。明确质量责任，实现以人员素质保证工作质量，以工作质量保证
9、各项制度和现场操作到位的良性工作循环。2）建立健全质量检查评审制度依据IS09002程序文件，建立健全现场工程质量的检查与评审制度。项目经理部每月组织一次质量抽查，每季度组织一次质量检查，根据抽查和检查情况，召开工程质量评审会议，消除质量隐患，提出整改措施。3）强化质量意识，建立人员培训制度组织工前培训，学习技术规范和施工操作方法，组织技术比武，及时掌握新工艺。4）推行全面质量管理制度强化全员参与质量工作的意识，项目经理部、施工单位成立QC小组，针对技术难题和质量通病，进行QC活动。5）坚持“三自管理”和“三工检查”制度施工中坚持自纠、自检和自控，落实好工前、工中和工后检查。发现不合格时，制定纠正措施，及时改正，合格后再施工下一工序。6）实施样板引路制度进场后针对选取的试验段上报试验段施工方案，待试验段检验合格后根据样板质量技术参数进行大规模施工。4验收标准a.支架构件的材质、连接螺栓等必须符合设计及规范的要求。检查材料出场合格证、检验报告单。b.支架构架及整体安装标准规范，横平竖直、整齐美观，螺栓紧固可靠满足设计规范要求。5验收程序各检验批、分项工程由施工单位先进行自检，验收合格后组织QAQC、业主、设计、地勘单位人员对进行检查，经检验合格后方可进行下一道工序的施工。
