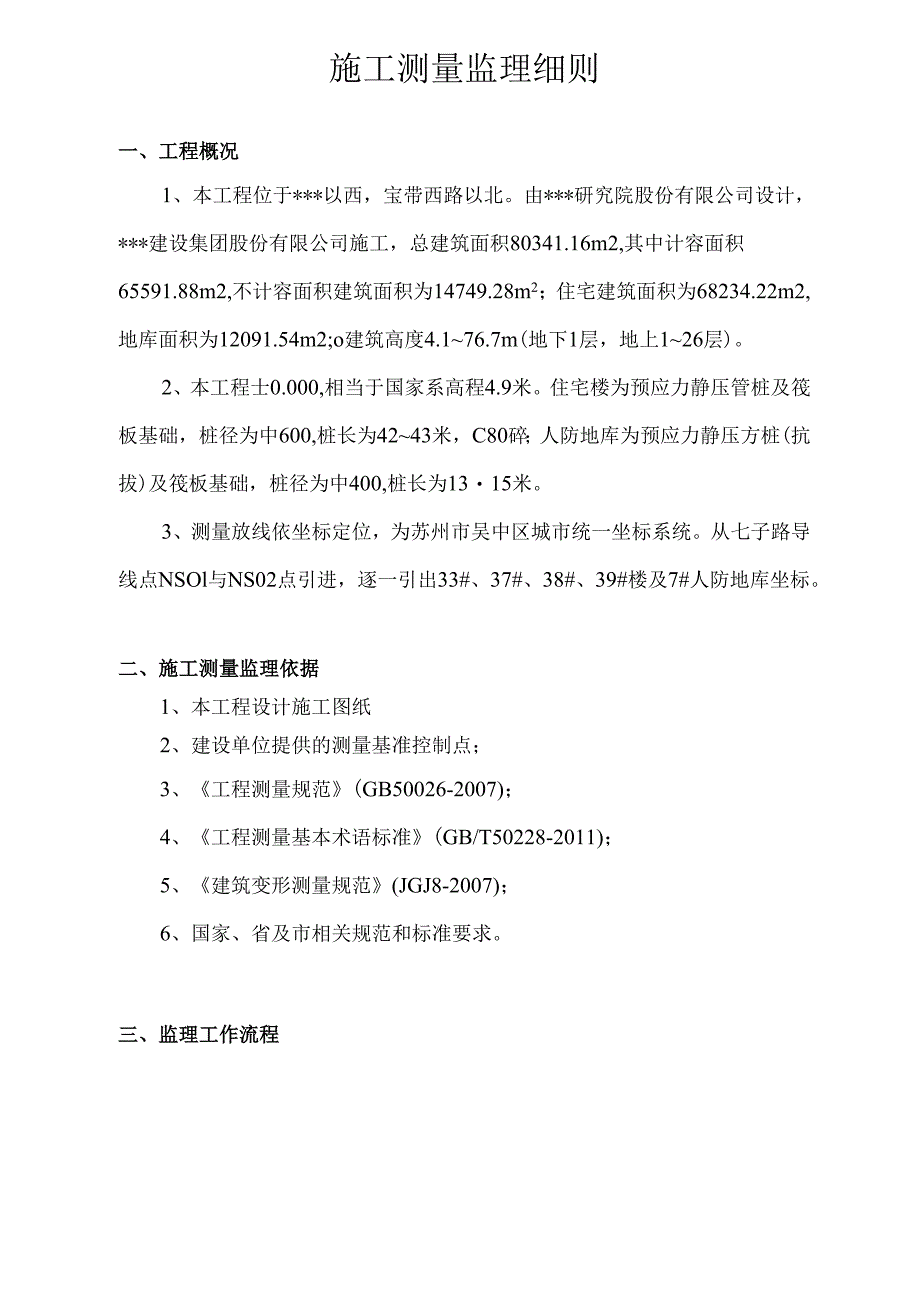

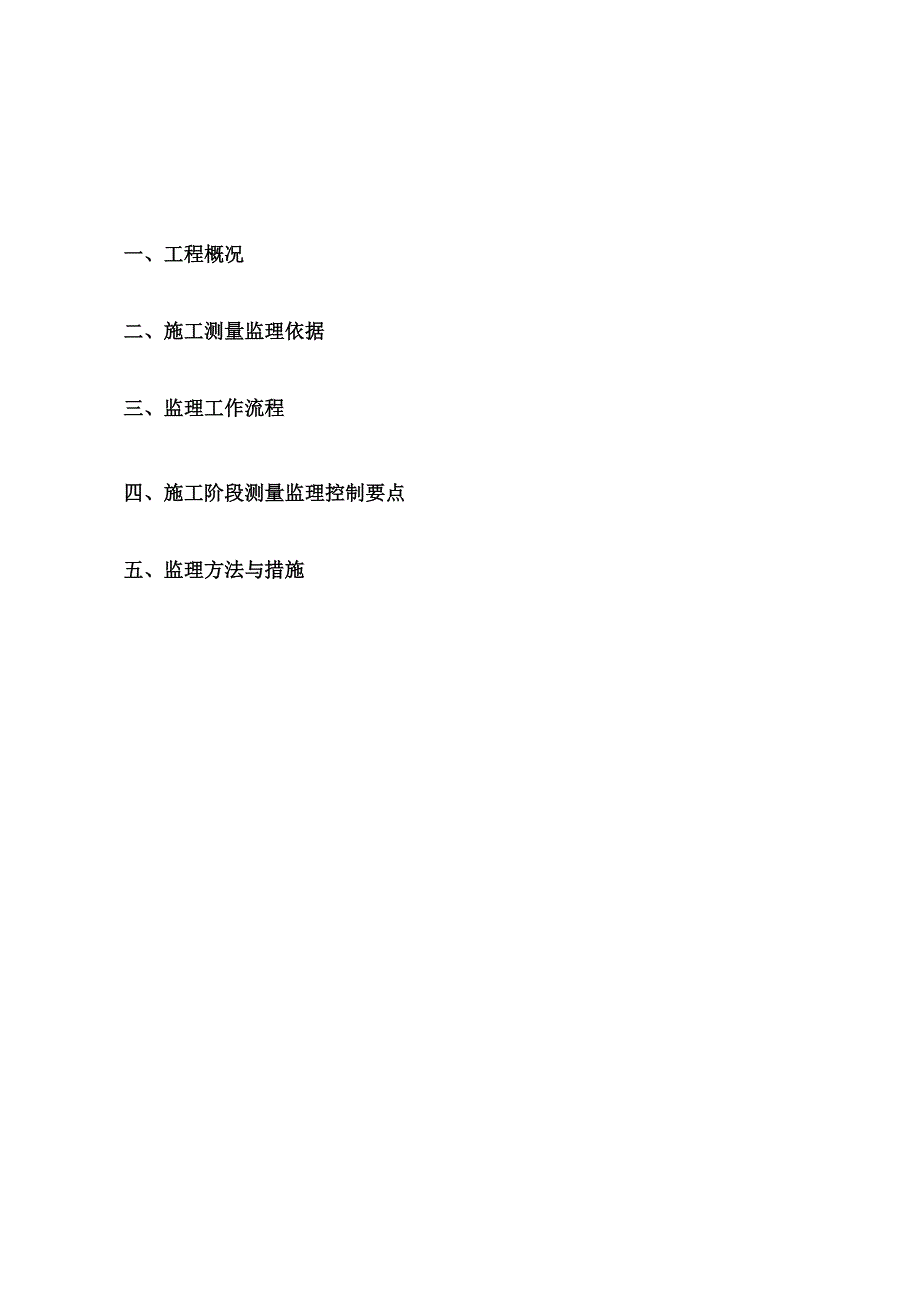

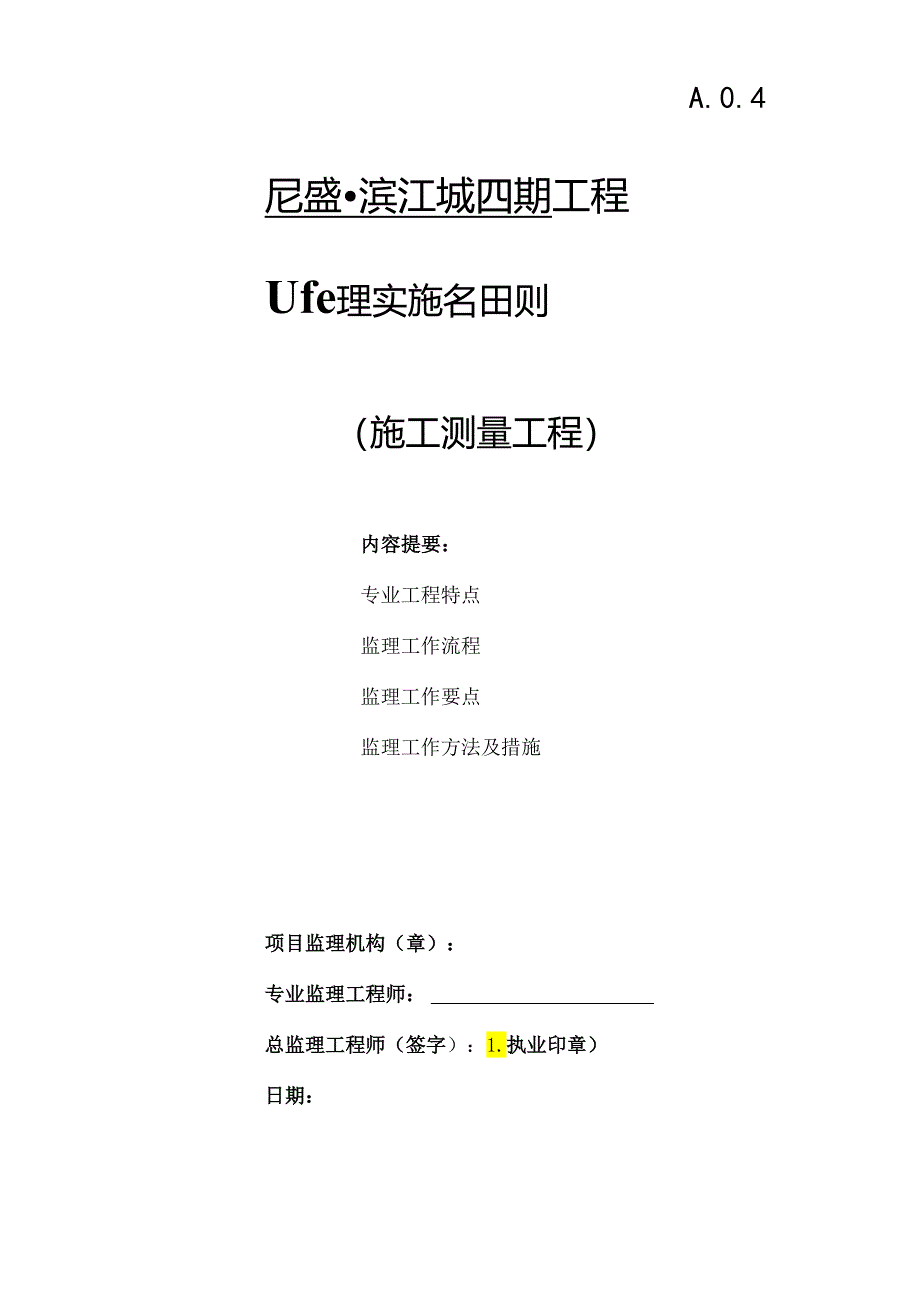

1、A.0.4尼盛滨江城四期工程Ufe理实施名田则（施工测量工程）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字）：1.执业印章）日期：一、工程概况二、施工测量监理依据三、监理工作流程四、施工阶段测量监理控制要点五、监理方法与措施施工测量监理细则一、工程概况1、本工程位于*以西，宝带西路以北。由*研究院股份有限公司设计，*建设集团股份有限公司施工，总建筑面积80341.16m2,其中计容面积65591.88m2,不计容面积建筑面积为14749.28m2；住宅建筑面积为68234.22m2,地库面积为12091.54m2;o建筑
2、高度4.176.7m(地下1层，地上126层)。2、本工程士0.000,相当于国家系高程4.9米。住宅楼为预应力静压管桩及筏板基础，桩径为中600,桩长为4243米，C80碎；人防地库为预应力静压方桩(抗拔)及筏板基础，桩径为中400,桩长为1315米。3、测量放线依坐标定位，为苏州市吴中区城市统一坐标系统。从七子路导线点NSOl与NS02点引进，逐一引出33#、37#、38#、39#楼及7#人防地库坐标。二、施工测量监理依据1、本工程设计施工图纸2、建设单位提供的测量基准控制点；3、工程测量规范(GB50026-2007)；4、工程测量基本术语标准(GB/T50228-2011)；5、建筑变
3、形测量规范(JGJ8-2007)；6、国家、省及市相关规范和标准要求。三、监理工作流程四、施工阶段测量监理控制要点1、施工准备阶段的测量监理1.1与承包单位共同确认由建设单位提供的工程施工测量资料的成果，查实点位、标墩及标志，落实控制点保护措施。确认建设单位提供的工程施工测量的成果有：(1)红线桩由规划部门批准并经测绘单位测定的规划红线，是建筑物定位的依据，它在法律上起着建设用地四周边界的作用。规划红线桩位的精度一般很高，但由于种种原因，桩位可能被碰动。因此应要求承包单位对红线桩位进行实地校测，监理工程师对校测资料进行审核，并对红线桩位进行复核，证实红线桩位无误后，监理工程师签字认可，准予使用
4、。若发现有差错或误差超限时，应协助建设单位与测绘单位联系，妥善处理。经确认无误后，办理相应手续后，方允许使用；(2)水准点由测绘单位给定的水准点，是向工程施工现场引测标高控制点的依据。一般测绘单位至少提供两个水准点。监理人员应要求承包单位用往返测法测定其高差。若校测中发现问题，应由建设单位与测绘单位联系，妥善处理。经确认无误，办理相应手续后，方允许使用。1.2对照承包人投标承诺的测量工具，审核承包人用于工程测量的测量仪器和设备的完好性、可靠性、精确度及法定计量单位的鉴定书，测量人员的组成和资格，并予以认可。1.3复核控制点的校核成果(坐标和高程两个方面)、控制桩的保护措施,以及平面控制网、高程
5、控制网和临时水准点的测量成果；所有工程项目都必须设置施工控制桩。控制点由施工单位引测，监理进行复核。施工控制桩宜用500X500X50OnInI混凝土(C20)下设3：7灰土150厚、中间预埋直径不小于18mm的钢筋进行制作(置于地下，露出地面不少于20mm)。1.4复核建设单位提供的施工设计图纸上的有关测量数据，并准备好各单位工程、分部工程及分项工程的测量放样数据；1. 5审核并签认承包单位有关测量放样方案、方法及放样数据；1.6进行场地平整测量监理场地平整测量是承包单位在施工前实测场地地形,按竖向规划进行场地平整，测设场地控制网和对建筑物放线的一项工作。场地平整测量需要在现场测设方格网。监
6、理人员主要复核承包单位测设的方格网及各方格点的标高，并在测设图纸上签署意见。承包单位在平整场地时，据此计算填土与挖土的土方量，作为该土方工程结算的依据；2、施工过程中的测量监理测量复核的原则和要求：所有工程测量放线，都必须报验；所有的测量放线报验，都必须进行复核；且对土方开挖、桩位、基础放线等关键部位的放线，监理人员必须采用与施工单位不同的基准点和测量路径与方法,使用不同的测量仪器独立进行复核，以保证关键部位测量放线的准确性。2.1民用建筑工程监理主要测量复核要点：(1)土方开挖线位和槽底标高；(2)桩位和桩顶标高；(3)基础放线(基础轴线定位、基础边界线、高程引测)；(4)建筑物0.00,及
7、其以上每个结构层平面和高程的复核；2. 2工业建筑工程监理主要测量复核要点：(1)厂房控制网；(2)柱基、柱网立模轴线；(3)轴线与高程检测；(4)厂房结构安装定位检测；(5)设备基础与预埋件定位轴测。2.3管线、道路工程监理主要测量复核要点：(1)场区管网与线路定位测量；(2)地下管线施工检测；(3)管线交汇点高程抽测；(4)线路纵横断面高程抽测、线路坡度检测。2.4对施工单位测量工作质量的监控为保证施工测量质量，在测量监理工作中，项目监理人员应特别加强对施工单位测量工作质量的监控，使其在测量技术人员配备、仪器设备、组织管理、测量程序、测量方法和测量手段等各个环节上管理日常化，落实自检、互检
8、和复验的三级质量检查制度。3、由于工程测量的施工放样精度直接影响工程质量和进度，由此造成的工程质量事故和损失往往非常严重并且难以弥补和修复。因此，在测量监理工作中，应做到：(1)任何工程项目，不得将建设单位提供的测量引测点(城市测量管理部门提供)，作为该工程的施工控制桩；(2)严格执行监理测量复核程序。测量复核应在承包单位现场实测完成、测量成果资料详实、完整的基础上进行。严禁向承包单位提供控制桩、临时水准点或者直接为承包单位提供测量服务；(3)加强对控制桩保护措施落实情况的检查。控制桩点必须稳固、可靠，防止因桩点松动而造成测量误差甚至错误；(4)利用原控制点作第二次设站观测或根据原控制点增设新
9、点时，必须对原控制点的相邻边和水平角度进行检测。利用原水准点作引伸测量时，必须对其相邻的已测段高差或相邻水准点间高差进行检测；(5)测量复核使用的经纬仪、水准仪、标尺、光电测距仪、全站仪等，应经检定并在检定有效期内；(6)测量工作的各项计算，均应独立进行，计算过程要及时校核，发现问题及时检查，分析原因；(7)认真及时地做好测量复核记录，记录的格式应符合相应规范的规定。复核记录应详实、具体，全面反映引测依据、使用仪器、引测方法、实测过程、数据记录、问题处理意见等，并应有数据计算记录。五、监理方法与措施(一)定位、放线1、定位放线用位于七子路的NS1/NS2导线点，将建筑物坐标值引入，高程依NSl
10、点3.159m连测。为了施工方便在四点坐标定位以后，可用建筑坐标定桩，定各轴线。对四点用极坐标法检查相互之间的边长,方位角与实地检查,将边长、方位角误差控制在限差之内。2、坐标法根据设计总图提供的已知坐标如下:坐标点位XYHNSl38240.43048278.4483.159NS238170.86048114.9533、测设轴线控制点因轴线控制点坐标，设在承台中心点，在基坑开挖中都已挖除，在投测的轴线两端延线上，距支护桩处侧安全处，设计固定标志，做好标记、编号，在重新投测轴线时使用控制轴恢复轴线。4、标高引测(1)、X导线点，在现场外，为82102不予验收，尤其要害部位。若在次要部位可令其改正
11、，局部返工。8、注意事项：（1）、注意只允许其正误差部位。（2）、电梯井筒长、宽对中心线只有正误差。（3）、墙、柱、梁模板截面尺寸只能是正误差。（六）沉降观测本工程沉降观测已委托第三方实施。应根据设计要求，在浇灌基础层时，在垫层上设定指定位置，埋设临时观测点。1、观测点在基础向上0.000,距室外地坪以上0.500米埋设隐蔽式观测点。起算水准点，埋在便于连测、安全、稳定地点或原稳定建筑物墙角上。2、第一次观测基础上观测点，在上升到+0.000以后将下面点连测到观测点上。以后每上一层观测一次，直到竣工，竣工后根据设计要求施测,或按第一年内观测四次、第二年观测二次，第三年后每年观测一次。直到下沉稳定为止。根据土质不同，砂土地基二年，粘土地基测五年，软土地基测十年。3、沉降观测的等级根据本工程特性，桩基、钻孔灌注桩端承桩沉降观测,水准测量等级要求进行沉降观测，相邻已知点高差中误差+1.0毫米。用三等水准观测方法观测，往返较差附合或环形闭合差1.4OJn毫米，（n为测站数）。4、监理工程师应认真审核第三方提交的沉降观测成果沉降观测成果应有沉降观测点建筑物平面图，绘制竣工时的等沉线图，下沉量统计表，观测点下沉曲线图。横坐标表示时间，图形上部为建筑荷载曲线,下部为各观测点下沉曲线。分析建筑物相对倾斜及挠度数据。
