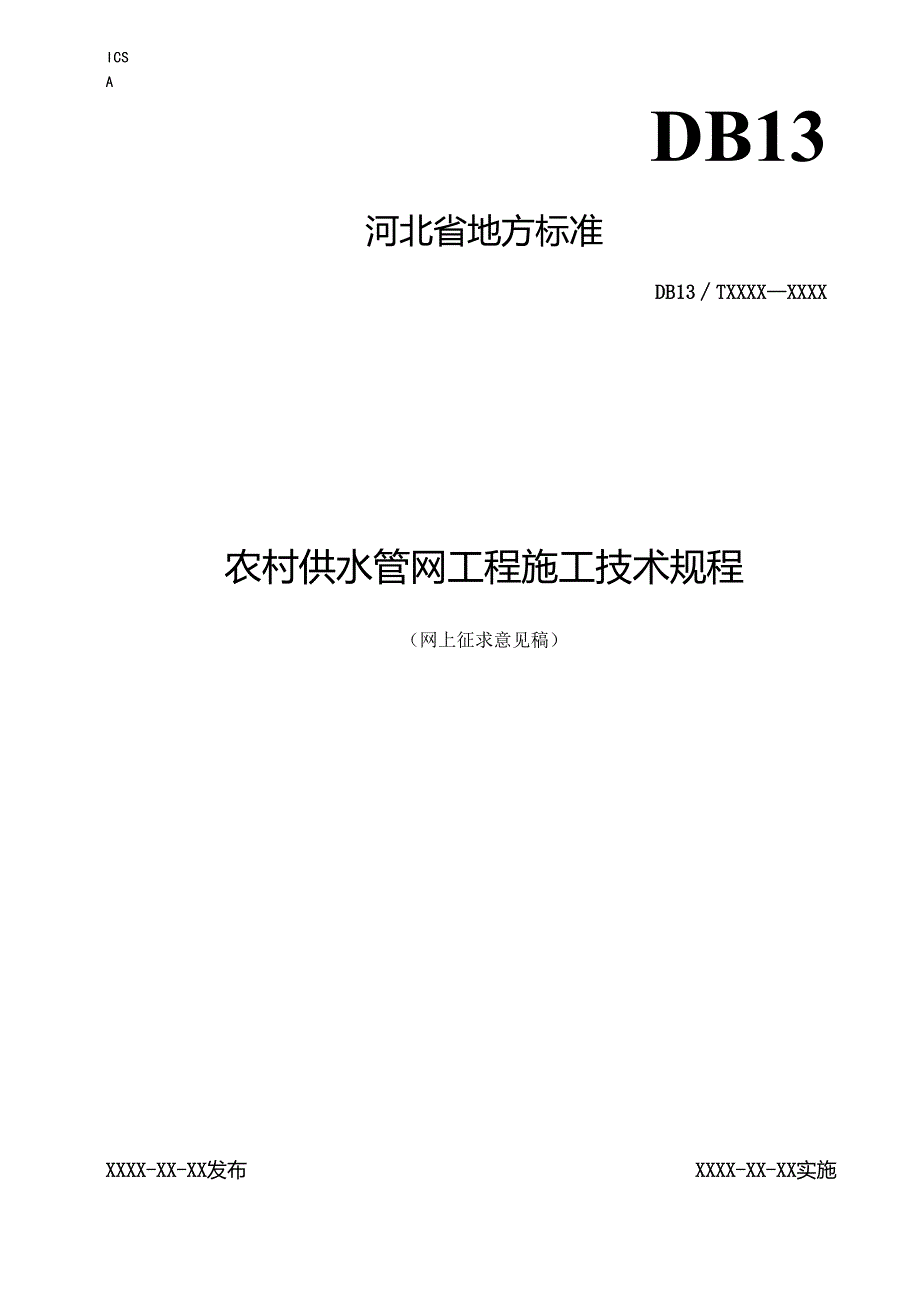

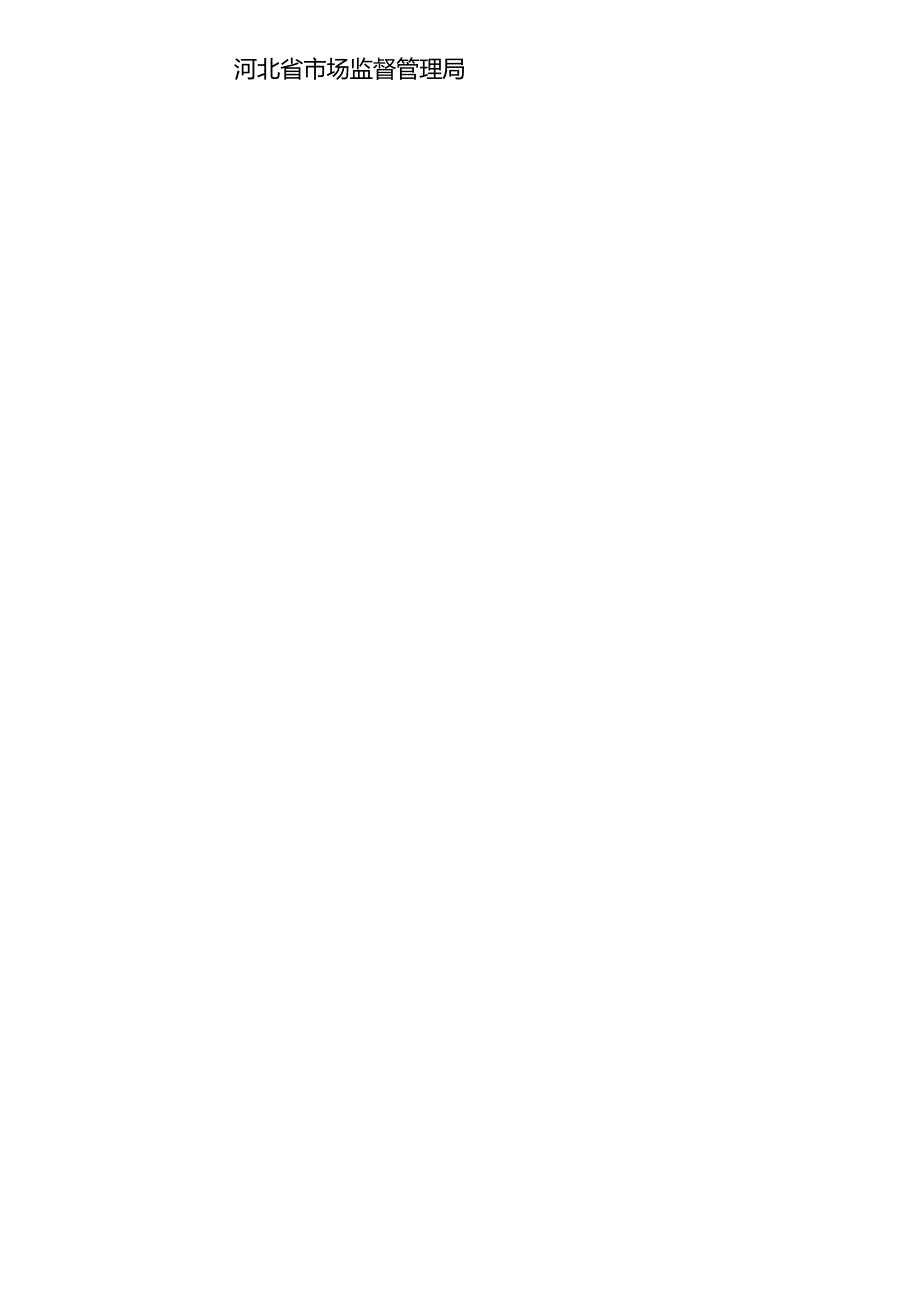

1、ICSADB13河北省地方标准DB13TXXXXXXXX农村供水管网工程施工技术规程（网上征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施河北省市场监督管理局目次前言IIl1范围12规范性引用文件13术语和定义14基本规定错误!未定义书签。5项目划分35.1 通则35.2 项目划分原则35.3 项目划分程序36管道埋设工程46.1通则46.2施工降排水46. 3管道沟槽开挖46.4 管道沟槽回填56.5 定向钻穿越56. 6水钻打孔穿越57开槽施工管道主体结构57. 1通则57. 2管道基础67.3硬聚氯乙烯管、聚乙烯管及其复合管安装68阀件、计量设备等安装68.1通则68. 2阀
2、件安装68.3水表井内阀件、计量设备安装68. 4带压开孔安装79管道附属构筑物施工78.1 通则78.2 砌筑结构井室、预制装配式结构井室、现浇钢筋混凝土结构井室78.3 装配式高强复合树脂井、装配式塑料井78.4 地基与基础处理应符合以下规定：89. 5井座安装89.1 井室、收口及井筒安装89.2 井坑回填810检测检测810. 1通则810. 2检测要求911工程验收911.1 分部工程验收911.2 单位工程验收911.3 竣工验收10本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由河北省水利厅提出并归口。本文件起草单位：河北省
3、水利科学研究院、河北省水利规划设计研究院有限公司、任丘市水务局、沧州渤海工程咨询有限公司、任丘市水利建筑工程公司、沧州水利勘测规划设计院有限公司。本文件主要起草人：李源、朱永涛、杨凤栋、李振清、郭小刚、邵长乐、王伟、霍学平、刘志鹏、王连杰、刘文学、张育栋、耿运生、范士军、刘瑞图、杨蒙、吕茂林、蒋国芸、王如代、赵英。农村供水管网工程施工技术规程1范围本文件规定了农村供水管网工程技术的术语和定义、基本规定、项目划分、管道埋设工程、开槽施工管道主体工程施工、管道附属构筑物施工、检验检测、工程验收。本文件适用于河北省内新建、改建或扩建的村内供水管网的施工及验收。2规范性引用文件下列文件中的内容通过文中
4、的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T778饮用冷水水表和热水水表GB/T13663给水用聚乙烯(PE)管道系统GB50141给水排水构筑物工程施工及验收规范GB50268给水排水管道工程施工及验收规范CJJ101埋地塑料给水管道工程技术规程CJ/T535物联网水表SCECS382水平定向钻法管道穿越工程技术规程S1.176水利水电工程质量检验与评定规程S1.223水利水电建设项目验收规程S1.310村镇供水工程技术规范S1.734水利工程质量检测技术规程DB(J)
5、T8403-2021装配式高强复合树脂给水井技术标准DB13/T53602021水利工程项目划分导则3术语和定义下列术语和定义适用于本文件。3.1村内供水管网watersupplynetworkintheviIIage自入村主管网接入点至村内各个用水户之间的供水工程，一般由管道、配件和附属设施组成。3.2开槽施工trenchinstalIation从地表开挖沟槽，在沟槽内敷设管道的施工方法，有开沟机开槽施工、挖掘机开槽施工、人工开槽施工等。不开槽施工trenchIessinstaIIation在管道沿线地面下开挖成形的洞内敷设或浇筑管道的施工方法，有水钻打孔法、定向钻法等。3.4水平定向钻法h
6、o法ZOntaldirectionaIdrillingmethod利用水平钻孔机钻进小口径的导向孔，然后用回扩钻头扩大钻孔，同时将管道拉入孔内的不开槽施工方法。3.5水钻打孔施工waterdrilldrillingmethod借助于小型水钻打孔及顶推装置，将管节顶入土中的地下管道不开槽施工方法。3.6压力管道水压试验WaterpressuretestforpressurepipeIine以水为介质，对已敷设的压力管道采用满水后加压的方法，来检验在规定的压力值时管道是否发生结构破坏以及是否符合规定的允许渗水量（或允许压力降）标准的试验。4基本规定4.1 施工单位应建立施工技术、质量、安全生产、环
7、境保护等管理体系，制订各项施工管理规定，并认真贯彻执行。施工单位应合理安排工期与施工部署，减少施工给村民及工商企业带来的交通、供水、排水等影响，必要时设置临时供水、绕行道路、铺设钢板等措施。4.2 建设单位应组织勘察、设计单位在工程施工前向施工、监理等有关参建单位进行设计交底；监理单位核查并签发施工图纸。4.3 施工单位宜按照有利于施工质量控制、工程验收、快速恢复供水及减少对村民和工商企业的影响的原则，做好项目划分。4.4 施工单位应编制切实可行施工组织设计等文件，报监理单位或建设单位审查，批准后才能实施项目”。4.5 工程应按施工图纸进行施工，未经许可不得擅自变更设计。4.6 施工单位实行自
8、审、会审（交底）和签证制度。发现施工图有疑问、差错时，应及时提出意见和建议。如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。4.7 施工单位应遵守国家和地方政府有关环境保护的法律、法规，采取有效措施控制施工现场的各种粉尘、废气、废弃物以及噪声、振动等对环境造成的污染和危害。4.8 施工单位应取得安全生产许可证，并应遵守有关施工安全、劳动保护、防火、防毒的法律、法规，建立安全管理体系和安全生产责任制，确保安全施工。对危险性较大的分部（单元）工程按相关要求编制专项施工方案。4.9 村内供水管网各单元（工序）或分项工程应按照施工技术标准进行质量控制，每个单元（工序）或分项工程完成后，应进
9、行检验；所有重要隐蔽工程应进行隐蔽工程联合验收，未经检验或验收不合格不得进行下道单元（工序）或分项工程。”4.10 在质量检验、验收中使用的计量器具和检测设备，应经计量检定、校准合格后方可使用。承担材料和设备检测的单位，应具备相应的资质。承担水样检测的单位应具备相应的资质或能力。4.11 施工单位应按照相应的施工技术标准对工程施工质量进行全过程控制，建设单位、代建单位（项目管理单位）、勘察单位、设计单位、监理单位等各方应按有关规定对工程质量进行管理。4.12 对符合验收条件的工程应由建设单位按相关规范及时组织验收。施工、勘察、设计、监理等单位等有关负责人以及该工程的管理或运行管理单位负责人应参
10、加验收。4.13 工程应经过检验、验收、签证合格后，方可投入使用。4.14 工程竣工验收后，建设单位应将有关文件和技术资料归档。5项目划分5.1 通则5.1.1 农村供水管网工程质量检验与评定宜进行项目划分。项目一般按级应划分为单位工程、分部工程、单元工程（工序）等三级；投资规模比较小的维养、提升巩固可以采用合同工程、单元（工序）等方式。5.1.2 项目划分应结合农村供水管网工程特点、施工部署及施工合同要求进行，划分结果应有利于施工质量管控、保证施工质量管理，保隙快速恢复供水。5.2 项目划分原则5.2.1依据农村供水管网供水施工特点及现场施工经验，依据方便工程管理、尽快恢复供水的原则进行各级
11、工程项目划分。5.2.2单位工程项目的划分按下列原则确定：宜依据施工合同标段并结合项目区划分单位工程，如果工程规模和工程量分配极不平衡，也可根据工程量做出适当合并和分拆。5.2.3分部工程项目的划分应按下列原则确定：宜按照项目工程量结合项目区划分。5.2.4单元工程项目的划分应按下列原则确定：a）村内给水管网工程项目规模较小，划分单元工程数量不易过细，宜按照施工图给水主管道的分布，按主要街道或者给水控制区域或检修控制区域（以下统称为控制区域）等作为单元工程划分规模的标准。b）同一控制区域内明挖管道安装单元工程,应以入户水表井为分界,水表井上游的管道为主管道,入户水表井下游的管道为入户管道；按照
12、管沟土方开挖、主管道安装、主管道敷设、入户管道、管沟土方回填等分别划分为1个单元工程。入户管道宜划分为一个单元工程，主要工序包括入户管沟开挖、入户管敷设、入户管连接、管沟土方回填、入户水钻施工、地面与路面恢复、立杆与水龙头等c）同一控制区域内建筑物单元工程，主要包括水表井、检修阀门井等，按照同一类型划分为一个单元工程，一个单元工程包括阀井数量一般不超过10个。d）同一控制区域内非开挖穿越单元工程，主要包括非开挖定向钻和小型水钻顶管施工等，按照施工图结合现场实际需要分别划分为1个单元工程。e）同一控制区域内街区硬化及路面恢复单元工程,主要包括明挖管道破坏的街区硬化和路面的基层和面层的恢复等，划分
13、为1个单元工程。5.3项目划分程序5.3.1由项目法人组织监理、设计及施工等单位进行工程项目划分，并确定主要单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。项目法人在主体工程开工前将项目划分表及说明书面报相应工程质量监督机构确认。5.3.2工程质量监督机构收到项目划分书面报告后，应在14个工作日内对项目划分进行确认并将确认结果书面通知项目法人。5. 3.3工程实施过程中，需对单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程的项目划分进行调整时，项目法人应重新报送工程质量监督机构确认。6管道埋设工程6. 1通则6.1.1 本章适用于农村村内供水管道埋设。6.1.2 管道沟槽
14、开挖前，建设单位应组织勘杳、设计单位向施工单位对施工区域内的地埋物进行交底,施工区域地埋物位置数据不详或新发现的地埋物,应联系地埋物的产权单位进行辩识并做好详细的记录和标识。6.1.3 管道沟槽开挖前应对临近河渠和排水构筑物的区域提前进行查看，做好应对外水浸入沟槽的防护措施准备工作。6.1.4 沟槽开挖前应做好清表工作，对拆除的各类地表建筑垃圾清理出开挖断面及土方临时堆放区域。6.1.5 沟槽开挖方式选择应符合下列规定。a）设计管道埋深范围内为自然土层的施工区域且地埋物较少的可采用轮盘式开沟机开挖或反铲式挖掘机开挖。b）设计管道位于硬化路面的施工区域，且土质含建筑垃圾土等原人为扰动土层区域，采
15、用反铲式挖掘机开挖。c）管道埋设位置不具备开槽作业场地的施工区域可采用水平定向钻穿越的施工方法。d）部分穿越乡村硬化路面施工段除采用开挖铺设管道的施工方法，也可采用水孔钻孔的施工方法。e）对于地埋物较多的路施工区域不具备以上埋设方式的，采用人工开挖。6.1.6 管道交叉处理应符合GB50268的相关规定。6.1.7 管道沟槽位于农村硬化路面开挖施工，各结构层应留台宽度不小于15cm。混凝土面层应采用切割机切缝后拆除，铺砖面层应采用人工拆除到设计开挖边线。6.1.8 管道入沟槽后应及时回填，防止外水进入管道沟槽引起管道漂浮。6.2 施工降排水6. 2.1临近排水管道的施工区域做好排水管道的封堵和导流，并做好排水措施。避免地下水、地表水、雨水、管道漏水都等流（渗）入管道沟槽，对管道产生污染及可能出现的浮力破坏。7. 2.2临近河渠及其它水位高于管道沟槽底高程的施工区域，做好降水和沟槽内明水的排水措施。6. 2.3降低地下水位深度应不小于管道沟槽底面以下0.5m。采用降水井降水应经过计算后合理布设井位置，并确保临近建筑物的安
