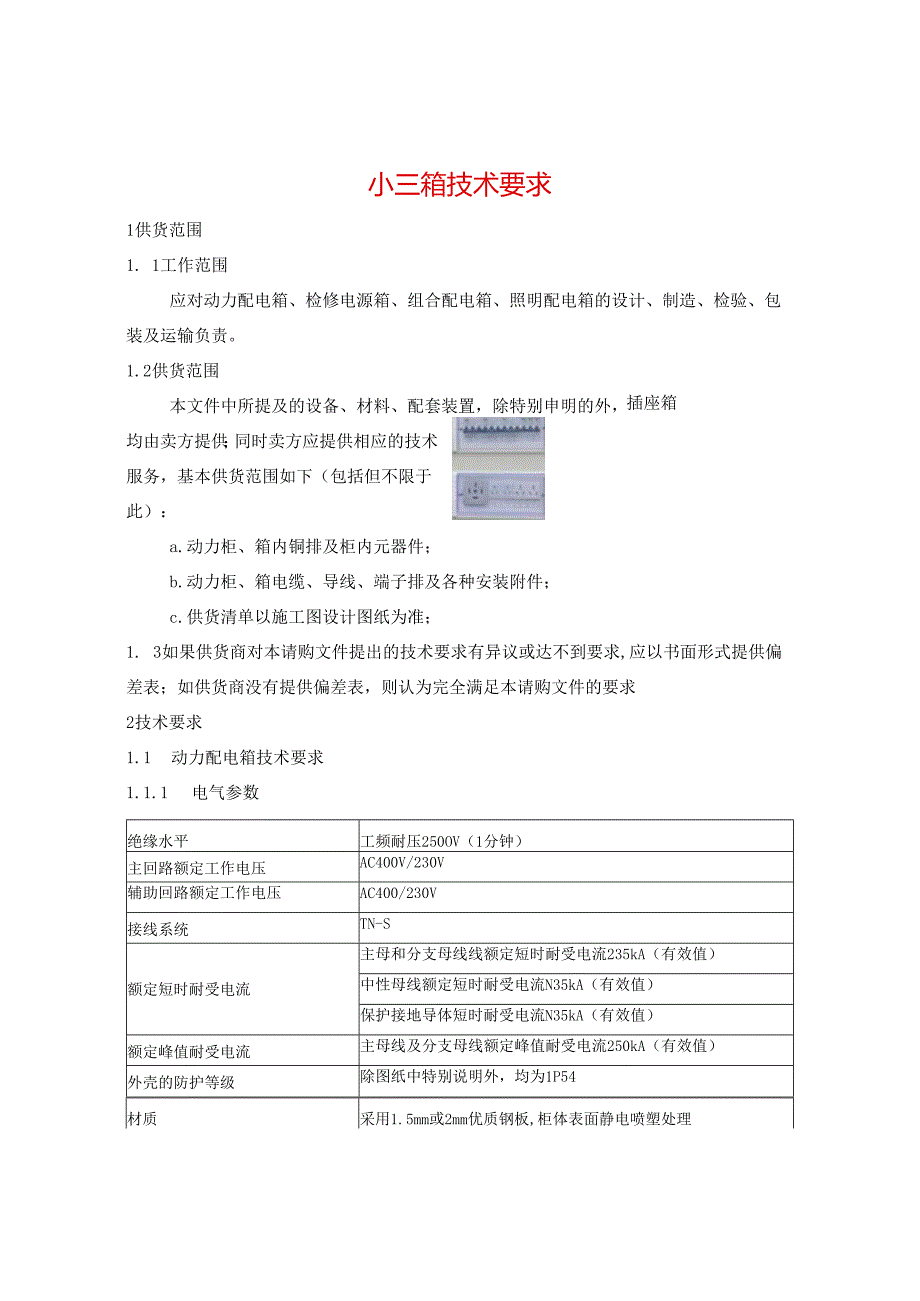

1、小三箱技术要求1供货范围1. 1工作范围应对动力配电箱、检修电源箱、组合配电箱、照明配电箱的设计、制造、检验、包装及运输负责。1.2供货范围插座箱本文件中所提及的设备、材料、配套装置，除特别申明的外，均由卖方提供；同时卖方应提供相应的技术服务，基本供货范围如下（包括但不限于此）：a.动力柜、箱内铜排及柜内元器件；b.动力柜、箱电缆、导线、端子排及各种安装附件；c.供货清单以施工图设计图纸为准；1. 3如果供货商对本请购文件提出的技术要求有异议或达不到要求,应以书面形式提供偏差表；如供货商没有提供偏差表，则认为完全满足本请购文件的要求2技术要求1.1 动力配电箱技术要求1.1.1 电气参数绝缘水

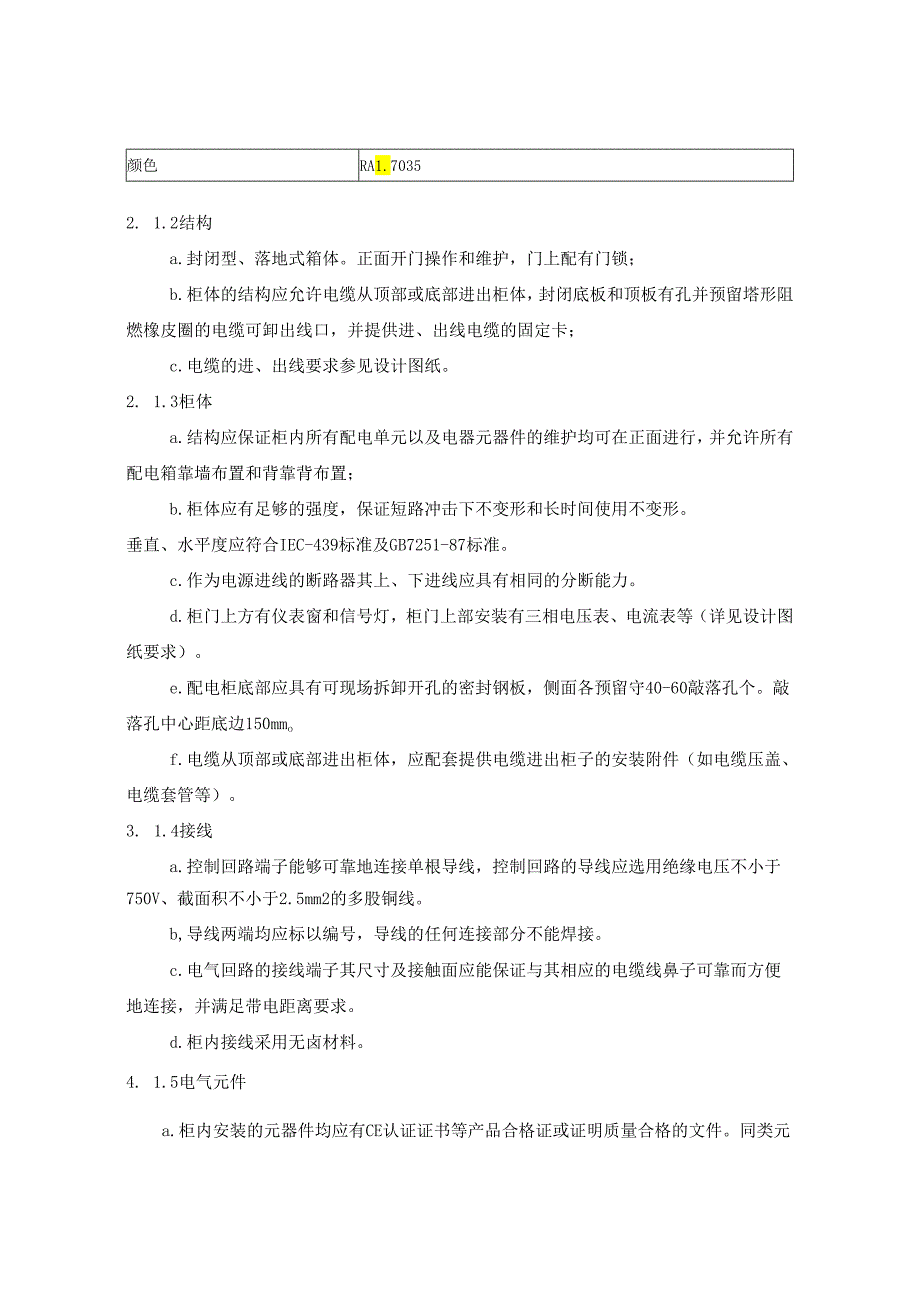

2、平工频耐压250OV（1分钟）主回路额定工作电压AC400V/230V辅助回路额定工作电压AC400/230V接线系统TN-S额定短时耐受电流主母和分支母线线额定短时耐受电流235kA（有效值）中性母线额定短时耐受电流N35kA（有效值）保护接地导体短时耐受电流N35kA（有效值）额定峰值耐受电流主母线及分支母线额定峰值耐受电流250kA（有效值）外壳的防护等级除图纸中特别说明外，均为1P54材质采用1.5mm或2mm优质钢板,柜体表面静电喷塑处理颜色RA1.70352. 1.2结构a.封闭型、落地式箱体。正面开门操作和维护，门上配有门锁；b.柜体的结构应允许电缆从顶部或底部进出柜体，封闭底板
3、和顶板有孔并预留塔形阻燃橡皮圈的电缆可卸出线口，并提供进、出线电缆的固定卡；c.电缆的进、出线要求参见设计图纸。2. 1.3柜体a.结构应保证柜内所有配电单元以及电器元器件的维护均可在正面进行，并允许所有配电箱靠墙布置和背靠背布置；b.柜体应有足够的强度，保证短路冲击下不变形和长时间使用不变形。垂直、水平度应符合IEC-439标准及GB7251-87标准。c.作为电源进线的断路器其上、下进线应具有相同的分断能力。d.柜门上方有仪表窗和信号灯，柜门上部安装有三相电压表、电流表等（详见设计图纸要求）。e.配电柜底部应具有可现场拆卸开孔的密封钢板，侧面各预留守40-60敲落孔个。敲落孔中心距底边15
4、0mmof.电缆从顶部或底部进出柜体，应配套提供电缆进出柜子的安装附件（如电缆压盖、电缆套管等）。3. 1.4接线a.控制回路端子能够可靠地连接单根导线，控制回路的导线应选用绝缘电压不小于750V、截面积不小于2.5mm2的多股铜线。b,导线两端均应标以编号，导线的任何连接部分不能焊接。c.电气回路的接线端子其尺寸及接触面应能保证与其相应的电缆线鼻子可靠而方便地连接，并满足带电距离要求。d.柜内接线采用无卤材料。4. 1.5电气元件a.柜内安装的元器件均应有CE认证证书等产品合格证或证明质量合格的文件。同类元器件的接插件应具有通用性和互换性。b.所有电气回路数量必须与设计图纸保持一致，卖方所选

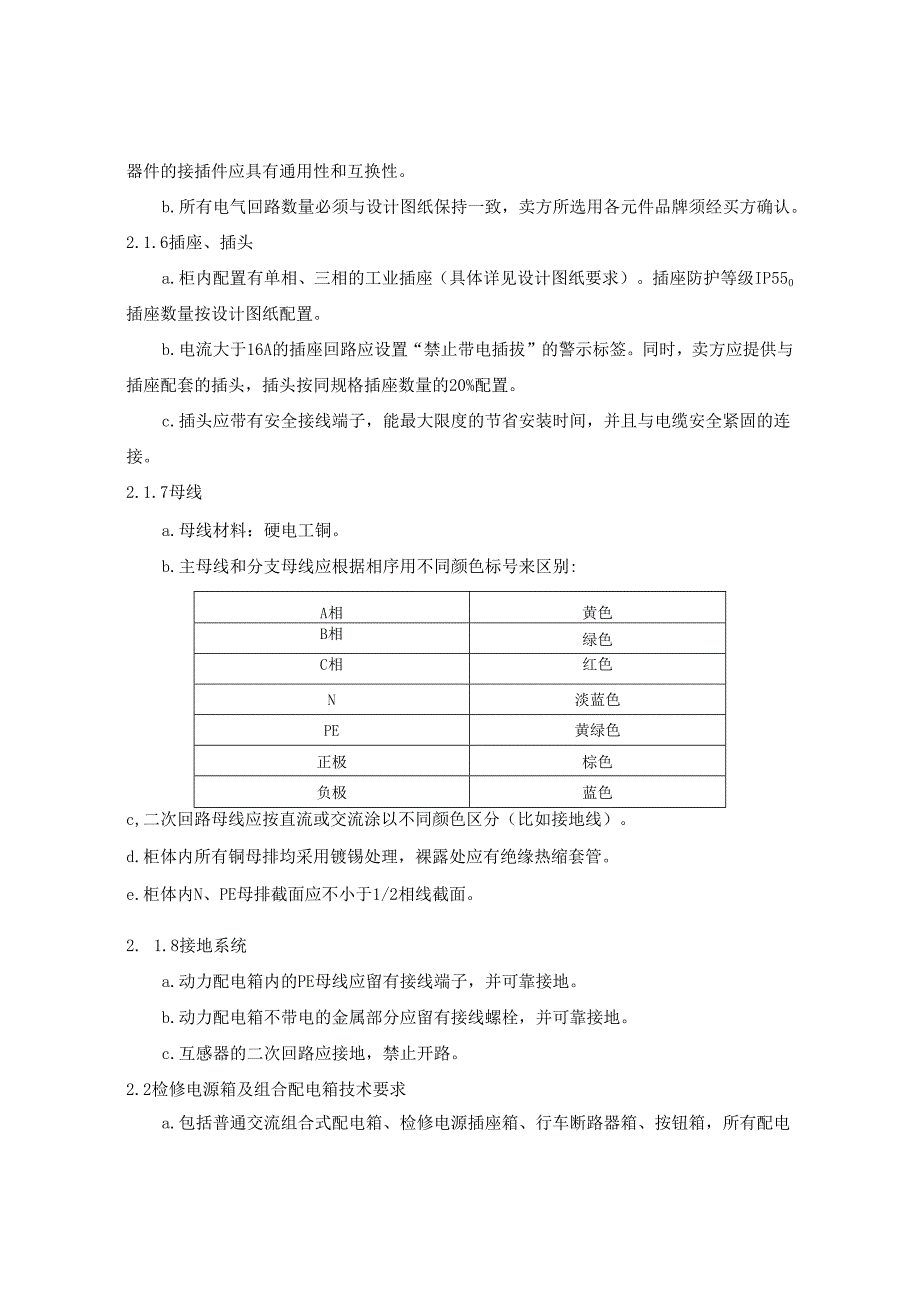

5、用各元件品牌须经买方确认。2.1.6插座、插头a.柜内配置有单相、三相的工业插座（具体详见设计图纸要求）。插座防护等级IP550插座数量按设计图纸配置。b.电流大于16A的插座回路应设置“禁止带电插拔”的警示标签。同时，卖方应提供与插座配套的插头，插头按同规格插座数量的20%配置。c.插头应带有安全接线端子，能最大限度的节省安装时间，并且与电缆安全紧固的连接。2.1.7母线a.母线材料：硬电工铜。b.主母线和分支母线应根据相序用不同颜色标号来区别:A相黄色B相绿色C相红色N淡蓝色PE黄绿色正极棕色负极蓝色c,二次回路母线应按直流或交流涂以不同颜色区分（比如接地线）。d.柜体内所有铜母排均采用镀
6、锡处理，裸露处应有绝缘热缩套管。e.柜体内N、PE母排截面应不小于1/2相线截面。2. 1.8接地系统a.动力配电箱内的PE母线应留有接线端子，并可靠接地。b.动力配电箱不带电的金属部分应留有接线螺栓，并可靠接地。c.互感器的二次回路应接地，禁止开路。2.2检修电源箱及组合配电箱技术要求a.包括普通交流组合式配电箱、检修电源插座箱、行车断路器箱、按钮箱，所有配电箱应适合挂墙安装和立式安装。b.配电箱的结构设计应使其方便操作，易于维修和更换部件。所有的设备和辅助设备都应适合现场条件在现场条件且不超出允许温升的情况下，所有的设备与附件应能连续正常工作。2. 2.1电气参数额定电压AC400/230
7、V接线系统TN-S外壳的防护等级除图纸中特别说明外，均为IP54材质采用1.5mm或2mm优质钢板,柜体表面静电喷塑处理颜色RA1.70353. 2.2结构a.配电箱的结构形式为明装箱式，适合挂墙或挂柱安装。b.配电箱由箱体、安装导轨、导电排、接线座、端子排、插座及其他电气元件等组成。在箱体前面设置活动门，操作及维修时打开。C.箱体整体结构应具有足够的强度和刚度,不仅满足组合式配电箱正常工作,并且保证在买方规定的正常移动、运输及吊装等条件下，不会出现组合式配电箱外观和性能受损。d.结构应保证箱内所有配电单元以及电器元器件的维护均可在正面进行。4. 2.3箱体a.组合式配电箱设有可透视操作窗口。
8、b.为了连接接地装置，每一个配电箱上都要有两个带有MlO镀锌螺栓和螺母的接地座。c.箱内的裸露带电导体之间和带电导体对地的电气间隙不小于20mm,箱内应留有足够的用于接线的有效空间。d.箱内应合理安排电缆线鼻子接线的空间。e.垂直、水平度应符合IEC-439标准及GB7251-87标准。f.箱体的结构应允许电缆从顶部或底部进出箱体（具体要求详见设计图纸），同时应配套提供电缆进出箱子的安装附件（电缆格兰头），电缆格兰头的规格及数量应参照设计图纸上标明的电缆进出线根数和规格来配置，同时还应预留备用回路的格兰头。g.箱体的顶部和底部带可拆卸板。2.2.4 导电排导电排采用硬电工铜母线，水平安装在配电
9、箱内的绝缘支座上，并用不同颜色标号来区别：A相黄色B相绿色C相红色N淡蓝色PE黄绿色导电排最高工作温度85导电排在40C的载流量应不小于额定载流量的1.5倍，最小尺寸为25x6mm,导电排应能满足稳态短路电流和冲击短路动热稳定要求，短路电流参数见设计图纸。2.2.5安装导轨安装导轨采用标准DIN35导轨。2.2.6 接线座a.接线座采用阻燃材料制成，且有防潮措施。b.接线座应备有螺栓、螺母、垫片和标识条。c.接线座应能承受所在回路正常工作电流，且与所在回路进出线开关配合。接线座内的导电介质应为电工铜。d.每个端子都应适用于与进出线的连接，导线和连接器没有任何损毁。2.2.7 接线a.导线两端均
10、应标以编号，导线的任何连接部分不能焊接。b.各回路的接线端子其尺寸及接触面应能保证与其相应的电缆线鼻子可靠而方便地连接，并满足带电距离要求。c.接线端采用冷压铜线卡，压线框为钢质，能承受巨大力矩的钢质螺钉能牢固地压紧导线。d.柜内接线采用无卤材料。2. 2.8电气元件a.组合式配电箱中的开关设备采用模块化微型断路器，每一个模数宽度为9mm,所有模块化的断路器应能安装在导轨上。b.箱内安装的元器件均应有3C认证证书等产品合格证或证明质量合格的文件。c.所有额定值相同的断路器应能互换。d.同类元器件的接插件应具有通用性和互换性。e.所有电气回路数量必须与设计图纸保持一致，卖方所选用各元件品牌须经买
11、方确认。f.所有元件的额定电压、额定电流、使用寿命、接通和分断能力、短路电流承受能力等参数均应符合相应的国家标准及本工程要求。3. 2.9接地系统a.组合式配电箱内的PE母线应留出接地端子，并可靠接地。b.组合式配电箱不带电的金属部分应有接地螺栓，并可靠接地。4. 3照明箱技术要求照明配电箱包括普通交流照明配电箱、应急直流照明配电箱和路灯照明配电箱,所有照明配电箱应适合挂墙安装和嵌入式安装。照明配电箱的结构设计应使其方便操作，易于维修和更换部件。所有的设备和辅助设备都应适合现场条件。在现场条件且不超出允许温升的情况下,所有的设备与附件应能连续正常工作。2. 3.1电气参数交流电源额定电压AC4
12、00/230V额定频率50Hz3. 3.2结构照明配电箱由箱体、透明门、安装导轨、导电排、接线座及其他电气元件等组成。路灯照明配电箱还应有光控回路和光控开关。要求照明配电箱可以上下进出线。透明门在箱体前面，操作及维修时打开。4. 3.3箱体a.箱体上应预留好所有的电缆电线进出线孔，出厂时所有预留孔应密封，密封方式应使其能在现场方便拆卸。整个箱体应能方便地在现场打孔。b.室内照明配电箱防护等级为TP44,室外照明配电箱防护等级为IP65。有特殊要求的详见器材表。c.为连接接地装置,每一个照明配电箱上都要有两个带有MlO镀锌螺栓和螺母的接地座。d.箱内的裸露带电导体之间和带电导体对地的电气间隙不小
13、于20mm,箱内应留有足够的用于接线的有效空间。e.照明配电箱内应合理安排电缆头的空间，光控回路应配置光控开关和探头等元件。f.照明配电箱箱体应能承受长期工作电流和最大运行方式下的短路电流，此时箱体不应变形，机械强度不会降低。2.3.4导电排a.导电排采用电工铜母线,水平安装在照明配电箱内的绝缘支座上,并用不同颜色标号来区别：A相黄色B相绿色C相红色N淡蓝色PE黄绿色正极棕色负极蓝色b.安装导电排的绝缘座应能承受正常工作电流和最大短路电流,保证不变形,不使导电排脱落或松动。c.导电排最高工作温度为85od.导电排在40的载流量应不小于额定载流量的1.5倍,最小尺寸为25X6mm,并能承受通过导
14、电排的长期工作电流以及最大短路电流。2.3.5安装导轨安装导轨采用标准DIN35导轨。2.3.6接线座a.接线座采用阻燃材料制成，且有防潮措施。b.接线座应备有螺栓、螺母、垫片和标识条。c.接线座应能承受所在回路正常工作电流，且与所在回路进出线开关配合。d.接线座内的导电介质应为电工铜。e.每个端子都应适用于与进出线的连接，导线和连接器没有任何损毁。2.3.7电气元件照明配电箱中的开关设备全部采用模块化微型断路器，每一个模数宽度为9mm,所有模块化的断路器应具有瞬时过电流和长延时过电流保护，且具有隔离功能，并能安装在导轨上。下表中对开关设备的一些电气参数进行规定,其余参见附件图纸。2.3.8光电控制a.路灯照明配电箱内部装设光电控制系统。b.光电控制系统由光电探头和光电控制器组成，具有自动和手动功能，由光电控制器上的转换开关进行切换。c.光电探头安装于阳光无法直接照射到的地方，用以检测室外光的强度，当室外光的强度小于某一设定值时，光电控制器发出信号，合上控制开关，点亮路灯。此时为自动控制。2. 3.9柜内接线采用无卤材料。2.4铭牌2.4.1铭牌应设置在设备醒目的位置，材料为不锈钢。2.4.2铭牌内容必须满足设备参数及业主要求。
