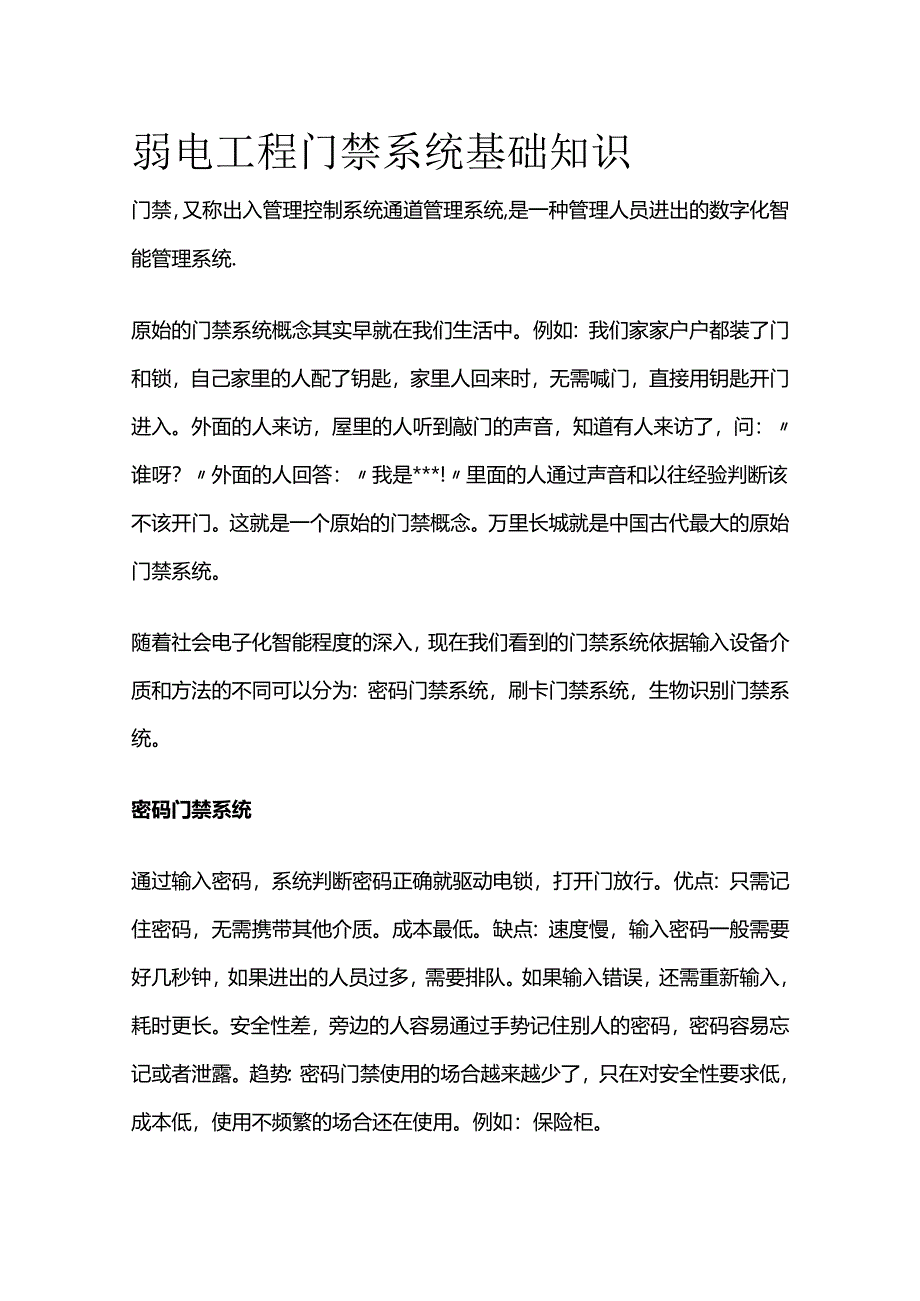

1、弱电工程门禁系统基础知识门禁，又称出入管理控制系统通道管理系统,是一种管理人员进出的数字化智能管理系统.原始的门禁系统概念其实早就在我们生活中。例如：我们家家户户都装了门和锁，自己家里的人配了钥匙，家里人回来时，无需喊门，直接用钥匙开门进入。外面的人来访，屋里的人听到敲门的声音，知道有人来访了，问：谁呀？外面的人回答：我是*!里面的人通过声音和以往经验判断该不该开门。这就是一个原始的门禁概念。万里长城就是中国古代最大的原始门禁系统。随着社会电子化智能程度的深入，现在我们看到的门禁系统依据输入设备介质和方法的不同可以分为：密码门禁系统，刷卡门禁系统，生物识别门禁系统。密码门禁系统通过输入密码，系

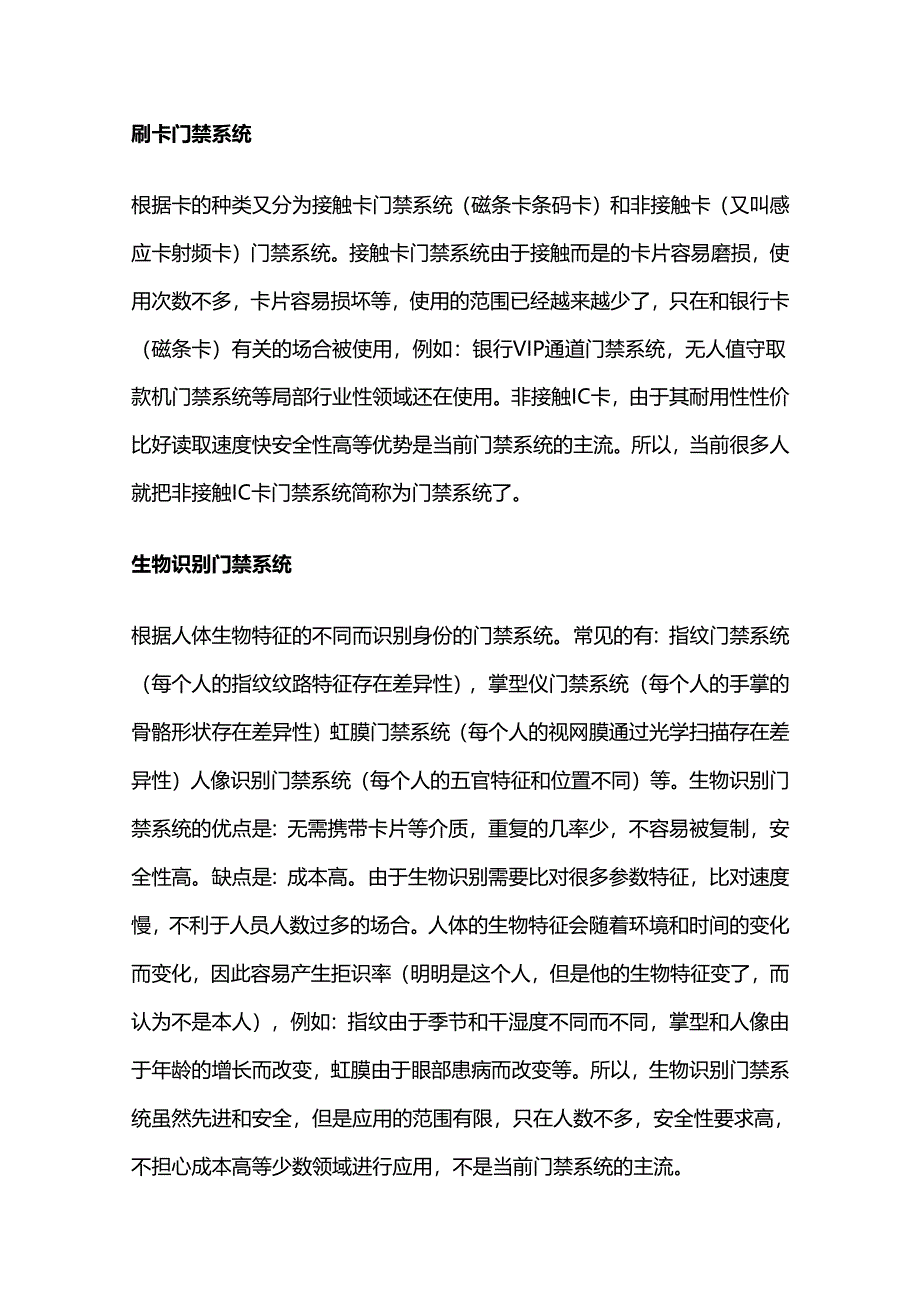

2、统判断密码正确就驱动电锁，打开门放行。优点：只需记住密码，无需携带其他介质。成本最低。缺点：速度慢，输入密码一般需要好几秒钟，如果进出的人员过多，需要排队。如果输入错误，还需重新输入，耗时更长。安全性差，旁边的人容易通过手势记住别人的密码，密码容易忘记或者泄露。趋势：密码门禁使用的场合越来越少了，只在对安全性要求低，成本低，使用不频繁的场合还在使用。例如：保险柜。刷卡门禁系统根据卡的种类又分为接触卡门禁系统（磁条卡条码卡）和非接触卡（又叫感应卡射频卡）门禁系统。接触卡门禁系统由于接触而是的卡片容易磨损，使用次数不多，卡片容易损坏等，使用的范围已经越来越少了，只在和银行卡（磁条卡）有关的场合被使
3、用，例如：银行VIP通道门禁系统，无人值守取款机门禁系统等局部行业性领域还在使用。非接触IC卡，由于其耐用性性价比好读取速度快安全性高等优势是当前门禁系统的主流。所以，当前很多人就把非接触IC卡门禁系统简称为门禁系统了。生物识别门禁系统根据人体生物特征的不同而识别身份的门禁系统。常见的有：指纹门禁系统（每个人的指纹纹路特征存在差异性），掌型仪门禁系统（每个人的手掌的骨骼形状存在差异性）虹膜门禁系统（每个人的视网膜通过光学扫描存在差异性）人像识别门禁系统（每个人的五官特征和位置不同）等。生物识别门禁系统的优点是：无需携带卡片等介质，重复的几率少，不容易被复制，安全性高。缺点是：成本高。由于生物识

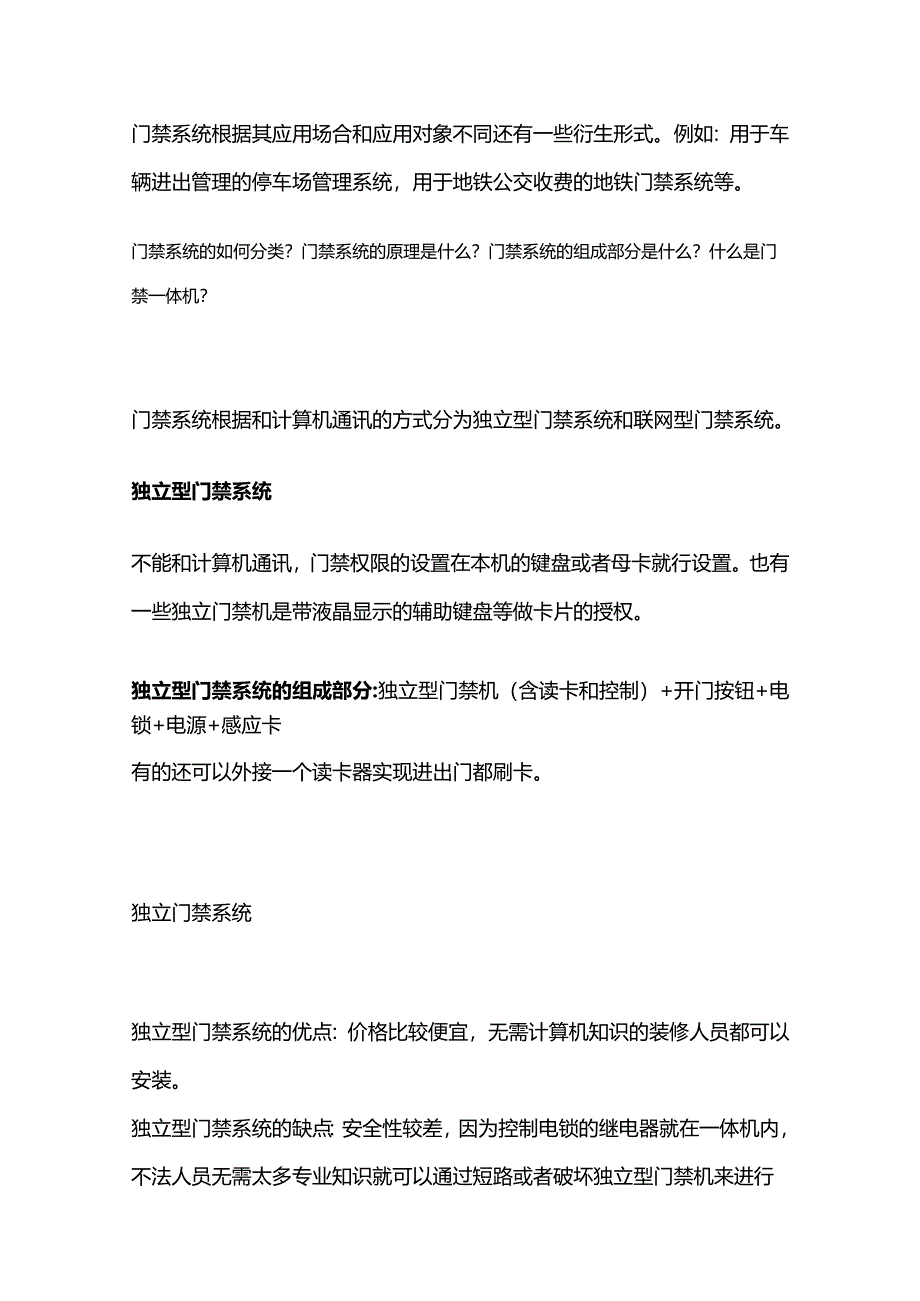

4、别需要比对很多参数特征，比对速度慢，不利于人员人数过多的场合。人体的生物特征会随着环境和时间的变化而变化，因此容易产生拒识率（明明是这个人，但是他的生物特征变了，而认为不是本人），例如：指纹由于季节和干湿度不同而不同，掌型和人像由于年龄的增长而改变，虹膜由于眼部患病而改变等。所以，生物识别门禁系统虽然先进和安全，但是应用的范围有限，只在人数不多，安全性要求高，不担心成本高等少数领域进行应用，不是当前门禁系统的主流。门禁系统根据其应用场合和应用对象不同还有一些衍生形式。例如：用于车辆进出管理的停车场管理系统，用于地铁公交收费的地铁门禁系统等。门禁系统的如何分类？门禁系统的原理是什么？门禁系统的组
5、成部分是什么？什么是门禁一体机？门禁系统根据和计算机通讯的方式分为独立型门禁系统和联网型门禁系统。独立型门禁系统不能和计算机通讯，门禁权限的设置在本机的键盘或者母卡就行设置。也有一些独立门禁机是带液晶显示的辅助键盘等做卡片的授权。独立型门禁系统的组成部分:独立型门禁机（含读卡和控制）+开门按钮+电锁+电源+感应卡有的还可以外接一个读卡器实现进出门都刷卡。独立门禁系统独立型门禁系统的优点：价格比较便宜，无需计算机知识的装修人员都可以安装。独立型门禁系统的缺点：安全性较差，因为控制电锁的继电器就在一体机内，不法人员无需太多专业知识就可以通过短路或者破坏独立型门禁机来进行开门，甚至有些通过强磁铁都可
6、以吸开独立型门禁机内的继电器从而打开电锁。虽然有些厂家进行了改良，将按钮和继电器放在电源里面，但是没有从根本上提高安全系数。设置卡的权限相当不便捷，如果一个公司有多个门需要门禁时，需要挨个设置和取消，设置工作相当麻烦，而且不知道哪些门设置了什么权限。所以，独立型门禁系统适用于安全级别不高（防君子不防小人的场合），成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合。联网型门禁系统能够和计算机进行通讯，通过安装在计算机上的门禁管理软件进行卡的权限的设置和分析查询门禁出入记录。电脑不开，系统也可以脱机正常运行。软件运行可以进行权限和参数的设置，可以实时监控各个门的进出情况。可以统计考
7、勤报表等。联网型门禁系统的组成部分：门禁控制器读卡器+出门按钮+通讯集线器+感应卡+电源+门禁管理软件.备注：如果接两个读卡器，不接开门按钮，可以实现进出门都要刷卡。如果接密码读卡器，可以实现卡+密码功能，预防卡片被别人捡到而非法进入等。安全级别更高。带读卡器国际通讯接口wiegand26输出格式的生物识别设备（指纹仪掌型仪等）可以取代读卡器，接控制器实现更高安全级别的门禁系统。按照门禁控制器的通讯方式可以分为485联网型门禁系统和TCP/IP网络型门禁系统典型的485联网型门禁系统的组网方式典型的TCP/IP网络型门禁系统局域网组网示意图备注：市面上除了RS485和TCP/IP外还有其他总线
8、结构的门禁系统例如1.AN总线等，由于这些产品市面上不多，而且有各自的优缺点，这里就不做详细说明了。联网型门禁系统的优点：系统安全系数高，性价比好，功能强大，操作便捷，可以通过刷卡记录数据分析和管理衍生出考勤等增值功能。其中zTCP/IP网络型门禁系统，技术更加先进，通讯速度更快，联网范围更广，通讯更稳定，由于价格略贵于485联网门禁系统，现在的普及度还不如485联网门禁系统，但必将在不久的将来成为联网型门禁系统的主流。当前，门禁系统的主流和趋势都是联网型门禁系统，是中端高端中高端中低端的用户的首选。什么是门禁一体机？所谓门禁一体机就是读卡和控制器合二为一的门禁控制产品，有独立型的也有联网型的
9、，相对于读卡器和控制器分离的联网门禁系统，其成本更低一些，但是由于控制部分外露，安全级别略低，往往用于一些公司只有一个门禁点的用户，中型和大型的多门门禁系统多半会采用读卡器和控制器分离的联网门禁系统，以满足中高端门禁用户稳定性和安全性上的需求。一体机往往还带了键盘设置和液晶显示，能够满足国内一部分客户外观上的需求，但是由于液晶是易损配件，其稳定性抗干扰性等会不如读卡器和控制器分离的联网型门禁产品，进口产品（除某些台湾产品外）一般都还是采用读卡器和控制器分离的模式。市面上常见的几款一体机门禁系统的原理我们通过人和计算机来说明门禁系统的智能化原理。智能化的东西往往由以下几个组成部分组成：输入设备输
10、出设备中央处理和记忆设备通讯设备人的眼睛（获得视觉信息输入）皮肤（触觉信息输入）耳朵（声音信息输入）等是输入设备。人的手脚等是动作的输出设备。人的大脑是中央信息处理和记忆设备。人的口和耳朵是通讯的接收和发送设备。人通过眼睛皮肤耳朵等信息输入器官获得信息，经过大脑的分析判断和记忆对比，再通过手脚等动作做出想要的动作，就完成了一个智能化的行为。通过语言的交流，形成了一个群体。计算机的键盘鼠标就是输入设备，通过计算机主机（主板CPU来进行分析判断。通过内存和硬盘来进行记忆）做出判断，然后通过音箱显示器打印机等进行反应输出，也完成了一个智能行为。计算机通过网卡和协议，形成了一个计算机网络。门禁系统也是
11、一样，读卡器和按钮门磁信号等组成了门禁系统的输入设备，信号传给了控制器，控制器上的CPU和记忆体进行分析判断对比和存储，然后通过输出设备电锁动作来实现开门的过程，通过报警器来提示警报。通过485通讯转换器TCP/IP通讯设备协议好比人的语言，进行了组网，形成了一个门禁群。门禁原理什么是门禁控制器？门禁控制器是门禁系统的核心数据处理和存储部分，是门禁系统的灵魂。门禁控制器通常的分类按照控制器和管理电脑的通讯方式分为：RS485联网型门禁控制器TCP/IP网络型门禁控制器备注：RS485联网型门禁控制器通常还具备RS232串口通讯方式，通过RS232串口和计算机进行单机通讯。此外，控制器的通讯组网
12、方式还有1.an1.ongwork工业总线方式，不过这些通讯方式用得很少很少，有优点也有缺点，不方便用户以后用其他兼容产品替代，这里我就不讲了。按照每台控制器控制的门的数量可以分为：单门控制器双门控制器四门控制器备注：市面上也有八门控制器十六门控制器32门控制器，产量很少，厂家出于成本考虑设计出来的产品，其实在施工布线上显得很不方便，必须8门（16门32门）的设备都在有效的通讯范围内才能采用，而且由于进入主机机箱的线路过多，容易产生干扰而不稳定。所以，笔者认为这些产品只是概念性的产品，还没有进入实用性环节。有些厂家生产产品也是出于想标榜自己的技术领先而设计出来的，其实从控制器的控制的门数并不能
13、反应产品的设计先进性，把一个四门控制器增加输入输入口变成8门16门32门难度并不大，而带来负面的稳定性影响，施工的不便捷性影响更大。控制器根据每个门可接读卡器的数量分为：单向控制器双向控制器如果一个门，进门刷卡，出门按按钮，控制器对于每个门只能接一个读卡器，我们叫单向控制器。如果一个门，进门刷卡，出门也刷卡（也可以接出门按钮），每个控制器对于每个门可以接两个读卡器，一个是进门读卡器，-个是出门读卡器，我们叫双向控制器。备注：如果双向控制器，只接进门读卡器，出门不接出门读卡器（端口闲置），出门接出门按钮开门。相当于单向控制器的功能也是可以的。这里要区分一个双开门的概念，有些门即可以推开又可以拉开
14、，叫即可内开又可以外开，这个更门禁控制器的分类无关。还有一个双扇门的概念，有的门，例如公司大门的玻璃门，由左右两扇门组成，只是每扇门上装一把电锁，两把锁并联到一个控制器上的一个门的继电器上即可。不用采用双门控制器，只需单门控制器就可以控制这个双扇门了。有些客户提出来能不能一个读卡器接线口，并联接两个读卡器。从理论上来说，是不行的，两个读卡器有可能互相影响而损害读卡器和控制器，读卡记录无法分辨是进门记录还是出门记录，刷一次卡有可能会产生两条记录。虽然，在桌面上测试接上去没有大问题，不过我们还是建议大家不要这样做，以免以后产生设备损害的麻烦。门禁控制器常用的通讯和组网方式有哪些？RS485联网型门
15、禁控制器和TCP/IP网络型门禁控制器的区别和优缺点？门禁控制器的常用的通讯方式有：RS232RS485TCP/IP方式RS232方式:是指单台控制器通过RS232串口通讯协议和计算机串口相连进行点对点的管理。RS232有些人又称串口通讯方式。RS232通讯方式最远的通讯距离是13米该距离内通讯稳定）,微耕建议3米以内最为稳定，所以微耕控制器标配的串口通讯线是3米。如果需要延长，请延长9根线中的235号线，怎样延长请参考相关“RS232通讯原理，如何延长RS232通讯线的长度？的文章。虽然，13米以上测试好像也可以通讯，但是不稳定，抗干扰能力差，不建议这样做。一般的台式计算机具备1-2个串口（
16、ComICom2）,通过多串口卡可以扩展为最多255个串口。新款的笔记本一般没有串口，需要购买USB串口转换器来实现，具体方法参考怎样使用USB串口转换器？RS232每个串口只能实现和一台控制器的通讯。RS232通讯方式的传输速率（俗称波特率）常见为9600,在微耕控制器的波特率就设计在9600,传输的速度为每秒钟十几条权限或者记录，市面上还有一些公司的控制器的波特率为240048001920038400,波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。RS485通讯方式：多台控制器，通过RS485通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线接到RS485转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）对多台控
