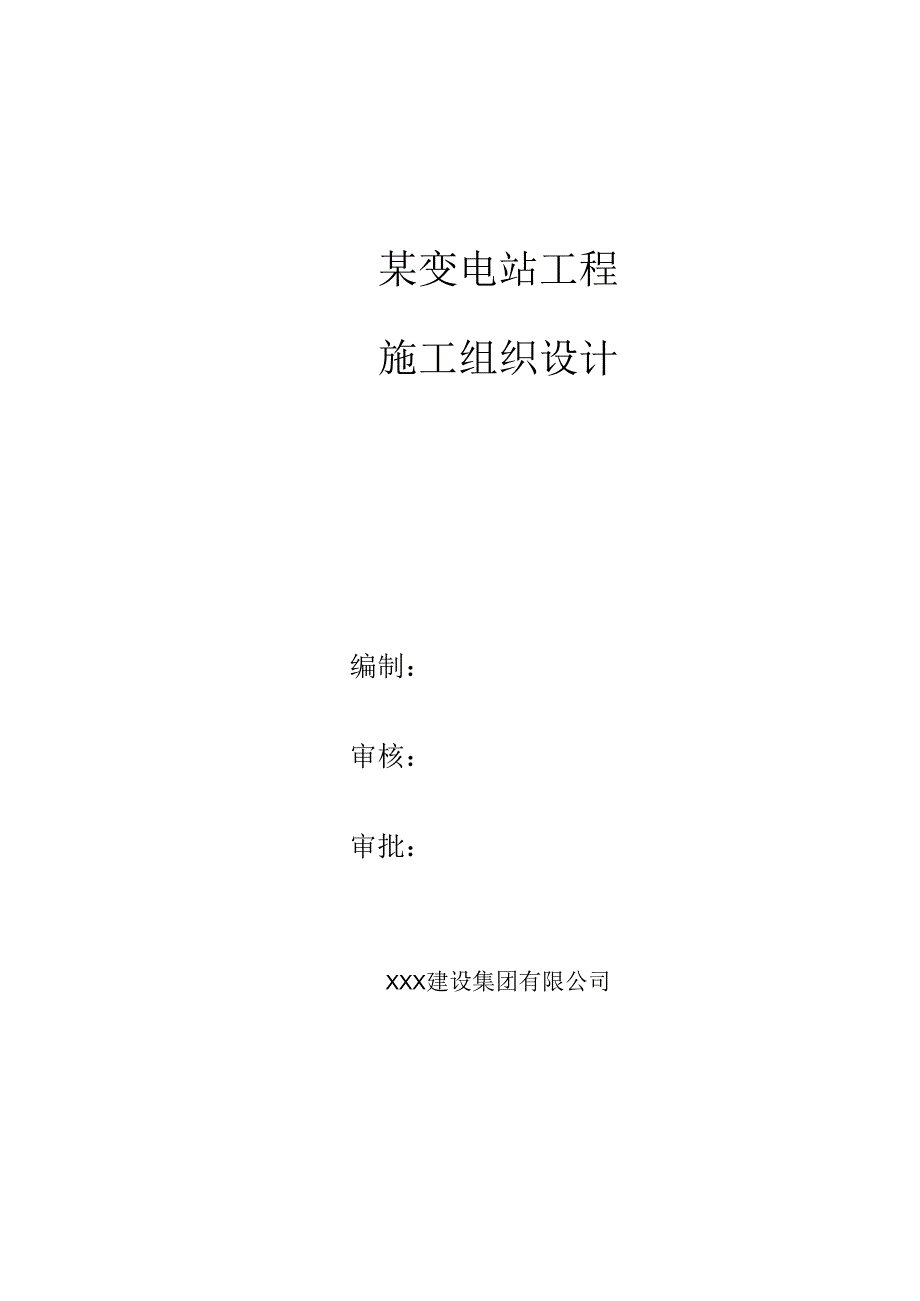

1、某变电站工程施工组织设计编制：审核：审批：XXX建设集团有限公司二零XX年XX月XX日目录第一章编制依据及说明3第二章工程概况与工作量4第三章施工现场组织机构6第四章施工现场总平面布置图8第五章施工方案8第六章工期及施工进度安排32第七章质量目标，质量保证体系及技术组织措施32第八章安全目标，安全保证体系及材料组织措施36第九章环境保护及文明施工41第一章编制依据及说明根据XXX省电力公司城网改造招标工作组110KVXXX变电站工程施工招标文件的要求和部分初步设计图纸及我公司多年的变电站安装经验，我们编制了本施工组织总设计，作为UOKVXXX变电站安装工程投标文件之一。1.1编制依据(I)XX
2、X省电力公司城网改造招标工作组110KYXXX变电站工程施工招标文件(2)XXX省荆州电力勘测设计院初步设计图纸(3)XXX省荆州电力勘测设计院初步设计总说明书和材料清册(4)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准(5)原电力工业部施工组织设计导则(6)原电力工业部电力建设施工及验收技术规范(电气篇)(7)原电力工业部火电施工质量检验及评定标准(电气篇)(8)原电力工业部火力发电厂基本建设工程启动及竣工验收规程(9)原电力工业部火电工程启动调试工作规定(10)原电力工业部电力建设安全施工管理规定1. 2编制说明(1)本安装施工组织总设计是依据上述现有资料和我公司建设同类型变
3、电站的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达到切实指导施工的目的。(2)本安装施工组织总设计作为IlOKVnf变电站工程投标文件之一，与我公司编制的其它文件一起组成完整的投标文件。第二章工程概况与工作量2. 1工程概况(I)IlOKVnf变电站位于jz市X市区XXX路西侧，变电所总占地面积1830平方米，建筑面积1329平方米。变压器室层高12.5M,IlOKV配电室层高11M,总建筑高度16.6。结构采用框架结构，地震设防烈度为六度。(2)本变电所IlOKV采用外桥接线，11OKV出线4回，本期完成3回，两回IloKV线路保护均采用微机保
4、护，10KV出线规模终期20回，本期12回，主变压器容量终期2*40MW,本期40MWo另有西区变间隔扩建出线间隔一个。(3)本工程主变压器为SFZ-40000/110KV国产节能型三相双卷有载调压变压器；IloKV母线断路器采用1.W6-126C/3150型手车式六氟化硫断路器；IOKV母线主变进线和分断断路器为VSl-103150真空手车开关；出线断路器为VS1-10/630A真空手车开关。3. 2工程量(1)电气安装部分有载调压主变压器：SFZ9-40000/1101台变压器中性点接地装置：1套IlOKv屋内配电装置：1套IOKV高压柜：20台补偿电容器：2套控制及直流系统盘柜：13块全
5、厂电缆：7860米接地扁铁：1200米变电站综合自动化系统：1套(2)土建部分1645平方米主控楼混凝土框架:电缆沟道：200米2. 3建设地区特征(1)本变电站站址位于沙市市区XXX西侧，由于地处长江北边，地势较低，地下水位较高，很可能会出现流沙淤泥，详细情况需等到钻探后方知。其因属市区，防洪可不考虑，但站内滞水及地下室的渗水采用机泵排至市区下水管网。极端最高气温38.6度,极端最低气温T4.9度,最大风速240米/秒，平均气压1019.5MBo(2)站址地处江汉平原，自然地面标高均在32.6米左右(黄海高程)，施工现场地形平坦。第三章施工现场组织机构2.1 组织机构关系图见附四2.2 工程
6、主要负责人简介名称姓名职称学历主要资历任输变电工程处主任，曾任调试项目经理王捷工程师大学站、220KV宜昌白家冲变电站青山电厂升压站、汉川一期工程升压站施工调试。任公司工程部部长，2*300MW工程副总工程师，参加青山电厂升项目总工冯文忠工程师大学压站、220Kv花山变电站施工调试工作。任公司安全部专责工程师，曾任安监工安全管理蔡锡生中专施工班、组长，电气队专责安全员。任公司工程部电气专责质检查质量检查陈本礼工程师中专220KV宜昌白家冲变电站，300MW机组安装调试。第四章施工现场总平面布置图4. 1施工现场平面布置图本变电站站址位于市区内XXX西，交通便利，生活方便，生产、消防用电、用水也
7、比较容易解决。为保证工程进度和质量，我们将在施工现场适当布置集装箱作为班组工作间、材料设备保管室等。见附一：第五章施工方案5. 1施工准备5.1 .1施工现场准备首先应做好施工现场控制网的测量。根据永久性坐标和高程，按照建筑总平面图，进行施工场地控制网测量和建立，设置场区永久性控制测量标桩；其次做好施工现场的“五通一平”工作，认真设置消防栓，并按照施工现场平面布置图，建造各项临时设施，为正式开工准备好用房。5.1.2 劳动力计划:本工程拟组织工程管理人员、施工技术人员和施工人员工约93人，其中管理人员与施工技术人员8人，其他人员见劳动力计划表：见附5.1.3 施工机工具准备:为了保证施工进度，
8、我们还将配备质量优良、数量充足、规格齐全的施工机械，详见后面附图施工机工具配置表：5.2 施工工序总体安排本工程施工前期以土建施工为主，原则上先地下后地上，先主体后辅助，优先满足主体安装开工，逐步铺开工作面，最终使土建与安装同步竣工。5.2.1土建施工程序及流向本工程土建施工拟分为两个施工段进行，采用交叉流水施工。二次设备和IOKV电气装置作为一个施工段，其它设备作为一个施工段，使泥工、木工、钢筋工、碎工能交叉作业。不发生窝工现象，缩短施工工期。其中还应注意以下几点:(1)主体结构工程施工由下而上。在单位工程封顶后，可以施工屋面防水工程，屋面和墙面采用刚性、卷材双防水层：(2)装修的顺序先墙面
9、、后地面，先内后外，先上后下；(3)碎框架先施工框架基础，每个框架基础的一次施工完成，钢筋工预留框架柱塔接钢筋，每一柱的钢筋搭接不在同一断面。按图纸绑扎钢筋在柱基初凝前浇筑完地梁碎；(4)位框架基础砂强度达到50%后,进行所有框架柱钢筋绑扎，安装好预埋件和预留孔洞，碎框架施工梁下3厘米处留施工缝，便于下段施工；(5)安装墙面、楼地面各种管线、设备时，各专业工种要紧密配合；(6)安装给水、排水，墙面修理、油漆、玻璃清理现场，做到“工完、料尽”，文明施工；(7)对电缆沟的施工，应采取分段施工。施工一段，竣工一段，并做好防护栏。安全施工，附属工程待到本工程结构封顶后，根据具体情况逐步进行施工；(8)
10、考虑到与电气安装的密切配合，在施工时应先做户外各种钢架的基础，然后做其它基础，便于电气安装及早地进入施工现场，且相互都不影响;(9)对于常用机械设备，应做好合理安排，使之能充分发挥作用，而对于重要的大型设备应做好详细计划，减少不必要的台班费，降低成本。5.2.2安装施工工序总体安排:安装施工中注意变压器施工的前期准备工作,抓好IlOKV配电装置和电容补偿器的安装，确保电气控制、保护的安装、调试工期。5.3主要工序和特殊工序的施工过程5.3.1土建基础工程：(1)由于地下水位较高，且会出现流沙淤泥，故主控楼基础采用钻孔碎灌注桩或钢筋混凝土独立基础，建立桩位测量控制网和基准(2)其施工顺序为：场地
11、平整一一基础开挖一一放线，定桩位一一钻孔一一护壁一一用控制轴复核桩位一一检查持力层后进行护底一一对桩孔直径，深度，持力层进行检查隐蔽验收一一排除井底积水一一钢筋笼就位一一碎浇灌桩一一养护。(3)变压器室采用条形钢筋混凝土基础。(4)主控楼框架采用独立式基础施工顺序为：场地平整一一放线建立坐标控制网基础验槽碎垫层浇注养护基础中心线复核基础钢筋绑扎一一浇灌碎一一隐蔽工程全面检查，质量检验一一砖基础砌筑一一质量检验一一基础回填，夯实。5.3.2碎工程：(1)根据施工图纸确定框架、柱、梁、板的砂标号及其配合比。浇筑前必须查实一次，以免浇筑完毕或浇筑到某施工缝前，停工待料。碎浇筑时随时取样；(2)对于大
12、体积的碎应分层浇筑，一般不超过300MMo用插入式振捣器时，注意插送均匀到位，且应快插慢拔；(3)碎施工缝应留在结构受剪力较小且便于施工的部位；(4)对于役要特别注意养护，养护时间一般不能低于七昼夜；(5)根据水文气象报告，现场最低温度可达-14.9度，故在冬季施工时应在水泥砂浆中加抗冻剂，防止砂浆固冻，融而强度降低；(6)对于浇筑过程中要防止分层离析，蜂窝麻面过深、面积过大不规范应严格返工；5.3.3脚手架工程:(1)搭设脚手架地基应认真处理，确保地基具有足够的承载力，经常检查脚手架，防止脚手架发生整体或局部沉降；(2)根据脚手架搭设的施工规范，保证其宽度、每层之间的高度以及离墙距离，便于工
13、人操作和材料的堆放，同时由于要采用龙门吊，龙门吊周围脚手架还应满足运输工具通行以及有足够的稳定性和强度；(3)为了增加脚手架的稳定性，应及时设置连杆墙、斜撑杆、剪力撑，以及必要的缆绳和吊索，避免脚手架在搭设过程中发生偏斜和倾倒。5.3.4模板工程：(1)由于本工程的主体结构跨度较大，所以对于梁应设中间支撑，而且使梁略向上拱，应满足有关规范要求；(2)模板安装过程中，应仔细检查各种部件的牢固性、稳定性。模板上标准轴中心线，要用经纬仪经常复核；(3)模板在安装过程中应该牢固，接缝严密，防止渗漏现象；(4)在役达到30%强度后，保证在拆模时，不能缺角或成片脱落的情况下，才能拆模。(5)模板重复使用必
14、须清理面上的杂物，涂上隔离剂，以保证二次使用模板浇筑碎的表面光滑。5.3.5钢筋工程：(1)钢筋使用前应检查其出厂合格证明，以及抽样选出一组做抗拉、抗压试验；(2)梁柱接点处或梁的跨中，可能有一段箍筋加密区，节点核心区的箍筋严格按照施工规范和设计要求加密，不得遗漏；(3)钢筋搭接在框架柱梁中不能在同一断面，二根钢筋连接采用对焊方式；(4)对于截面较大的柱应设双肢或四肢箍。5.3.6砌体工程：(1)注意于电气、排水等专业师密切配合，注意预留洞口的位置、轴线标高以及相关尺寸，预埋地网和预埋铁的位置作好标识；(2)对每砌墙墙体之间留接好，每天砌筑高度以及所采用砂浆、破等的要求应满足规范要求；(3)随
15、机抽样的砂浆块同条件下养护，并作抗压试验。(4)可采用分段与其它工序分段流水施工。5.3.7装饰工程：(1)对于乳胶漆饰墙应严格按工序要求，做好本层、中层和刮好腻子，达到工艺要求；(2)由于采用面彼装饰外墙，应注意统一弹线，分格，同时完成一定流水段落后，立即用1：1水泥砂浆勾缝，最后用酸清洗；(3)对于预制水磨石地面，宜采用不低于425号硅酸盐水泥，在水泥(4)砂浆结合层上补水磨石，特别应注意水磨石下不应留有空气泡。5.3.8其它：(1)屋面采用刚柔双防水，应先做刚性防水，然后在上铺设卷材等柔(2)性防水材料，柔性防水应特别注意卷材之间的搭接顺序和长度；(3)对于放火门，应注意朝人流疏散的方向开，同时注意根据人流大(4)小计算放火门的尺寸,对于消防电梯应设两条电力和通讯线路；(5)由于地下水位很低，在堆放水泥、砂石和砖块时应考虑受潮的影响，并做
