1、桩基检测方法和原理一低应变反射波法检测1.基本流程低应变检测一般首先进行，以了解试验前桩身的完整性。进行低应变试验前通知委托方或现场监理工程师，经批准后进场进行试验,操作步骤参考如下：传感器安装面预处理；安装传感器；调整仪器进入接受状态；检查信号、存储信号；重复观测确定信号一致性；改变锤击位置及接受位置，重新观测;对异常桩重点对待。每批桩低应变试验结束后及时进行分析。对有问题的桩应及时将分析结果通知监理或委托方。2、低应变检测原理低应变完整性检测是根据应力波在不同波阻抗和不同约束条件下传播特性来判别桩身质量。具体方法是：试验时将传感器紧密粘贴在被测桩头上，在桩身顶部用力棒（或力锤）进行竖向激振

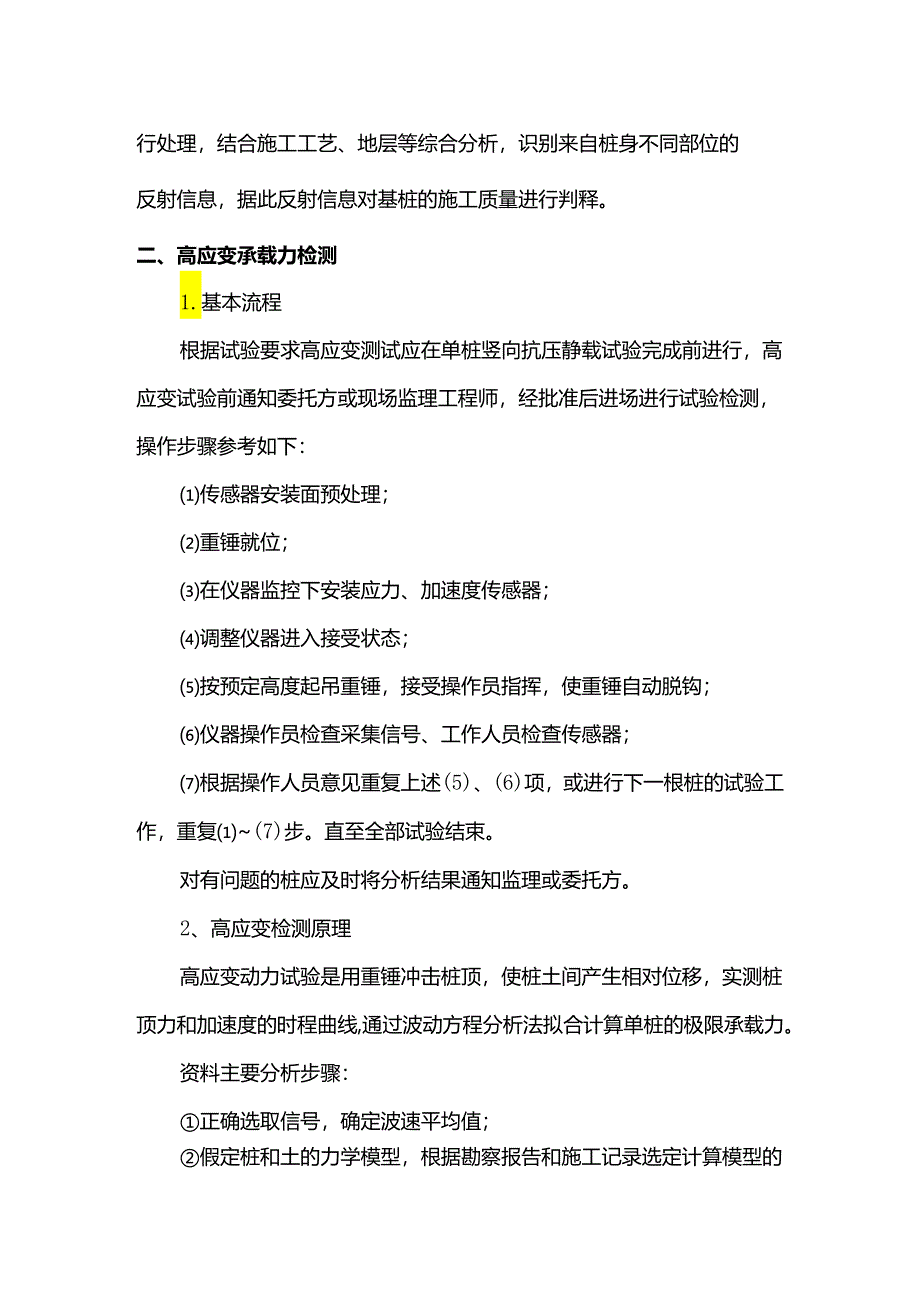

2、，产生应力波；应力波沿着桩身向下传播，当桩身存在明显的波阻抗差异界面或桩身截面积发生变化时将产生反射信息，经接收、放大、和滤波后记录在基桩检测仪内；然后用电子计算机对记录数据（反射信息）进行处理，结合施工工艺、地层等综合分析，识别来自桩身不同部位的反射信息，据此反射信息对基桩的施工质量进行判释。二、高应变承载力检测1.基本流程根据试验要求高应变测试应在单桩竖向抗压静载试验完成前进行，高应变试验前通知委托方或现场监理工程师，经批准后进场进行试验检测，操作步骤参考如下：传感器安装面预处理；重锤就位；在仪器监控下安装应力、加速度传感器；调整仪器进入接受状态；按预定高度起吊重锤，接受操作员指挥，使重锤
3、自动脱钩；仪器操作员检查采集信号、工作人员检查传感器；根据操作人员意见重复上述(5)、(6)项，或进行下一根桩的试验工作，重复(7)步。直至全部试验结束。对有问题的桩应及时将分析结果通知监理或委托方。2、高应变检测原理高应变动力试验是用重锤冲击桩顶，使桩土间产生相对位移，实测桩顶力和加速度的时程曲线,通过波动方程分析法拟合计算单桩的极限承载力。资料主要分析步骤：正确选取信号，确定波速平均值；假定桩和土的力学模型，根据勘察报告和施工记录选定计算模型的初始参数；利用实测的加速度曲线作为输入的边界条件,通过波动方程数学求解，反算桩顶的力曲线；如果计算的曲线与实测的曲线不吻合，说明假定的模型及参数不合
4、理，有针对性地调整桩土模型及参数；、根据调整后的桩土模型及参数再行计算，直至计算曲线与实测曲线的吻合程度良好，且难以进一步改善为止。三、超声波检测原理1.超声波法检测的基本原理是:由超声脉冲发射源在硅内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在硅内传播过程中表现的波动特征；2、当磴内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；3、当仁内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；4、根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内磅的密实度参数。5、测试及记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内已内部存在缺陷的性质、大小及空间位置，并对硅总体的均质性和完整性的作出评价。
