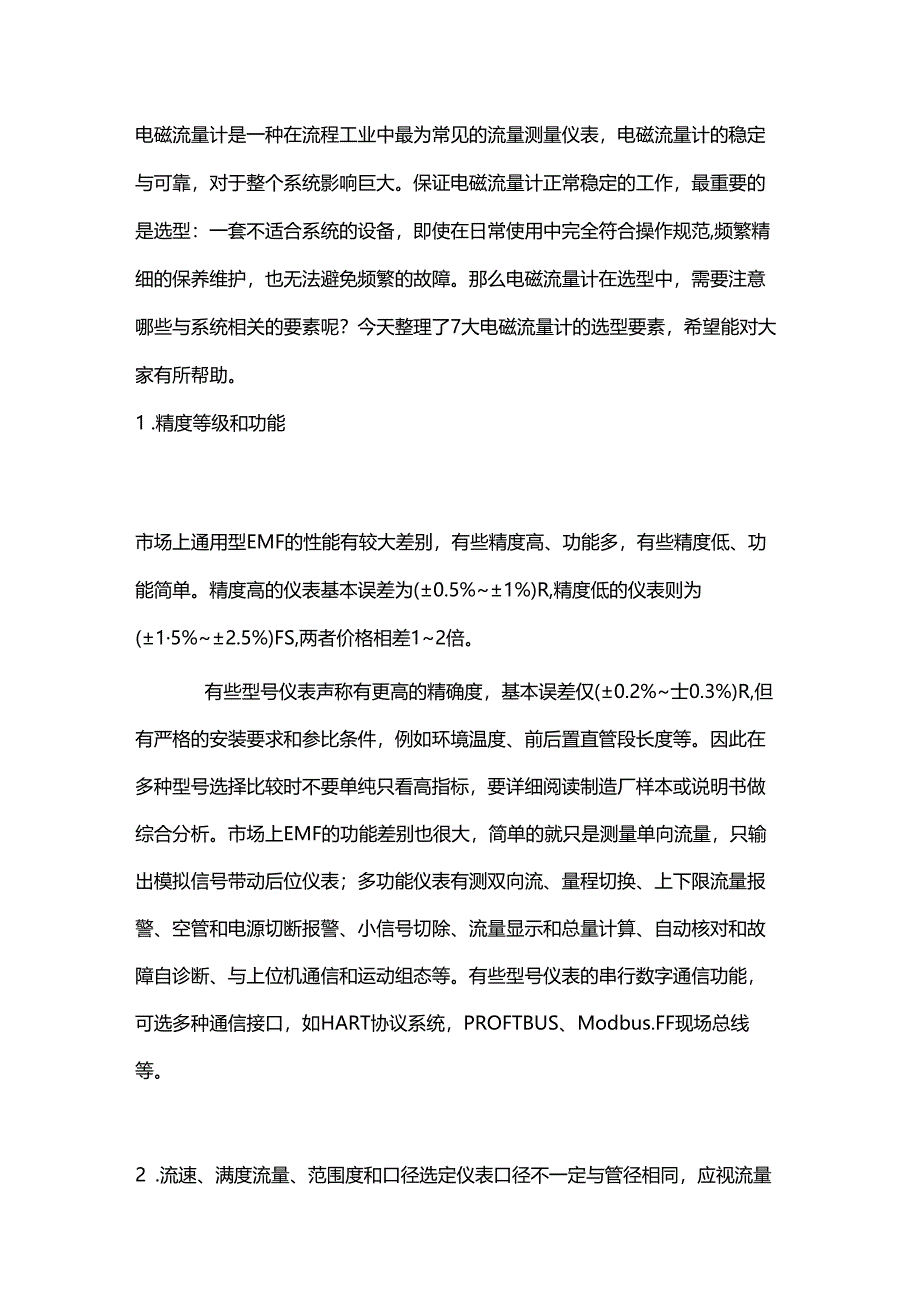

1、电磁流量计是一种在流程工业中最为常见的流量测量仪表，电磁流量计的稳定与可靠，对于整个系统影响巨大。保证电磁流量计正常稳定的工作，最重要的是选型：一套不适合系统的设备，即使在日常使用中完全符合操作规范,频繁精细的保养维护，也无法避免频繁的故障。那么电磁流量计在选型中，需要注意哪些与系统相关的要素呢？今天整理了7大电磁流量计的选型要素，希望能对大家有所帮助。1 .精度等级和功能市场上通用型EMF的性能有较大差别，有些精度高、功能多，有些精度低、功能简单。精度高的仪表基本误差为(0.5%1%)R,精度低的仪表则为(15%2.5%)FS,两者价格相差12倍。有些型号仪表声称有更高的精确度，基本误差仅(
2、0.2%士0.3%)R,但有严格的安装要求和参比条件，例如环境温度、前后置直管段长度等。因此在多种型号选择比较时不要单纯只看高指标，要详细阅读制造厂样本或说明书做综合分析。市场上EMF的功能差别也很大，简单的就只是测量单向流量，只输出模拟信号带动后位仪表；多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。有些型号仪表的串行数字通信功能，可选多种通信接口，如HART协议系统，PROFTBUS、Modbus.FF现场总线等。2 .流速、满度流量、范围度和口径选定仪表口径不一定与管径相同，应视流量而定。

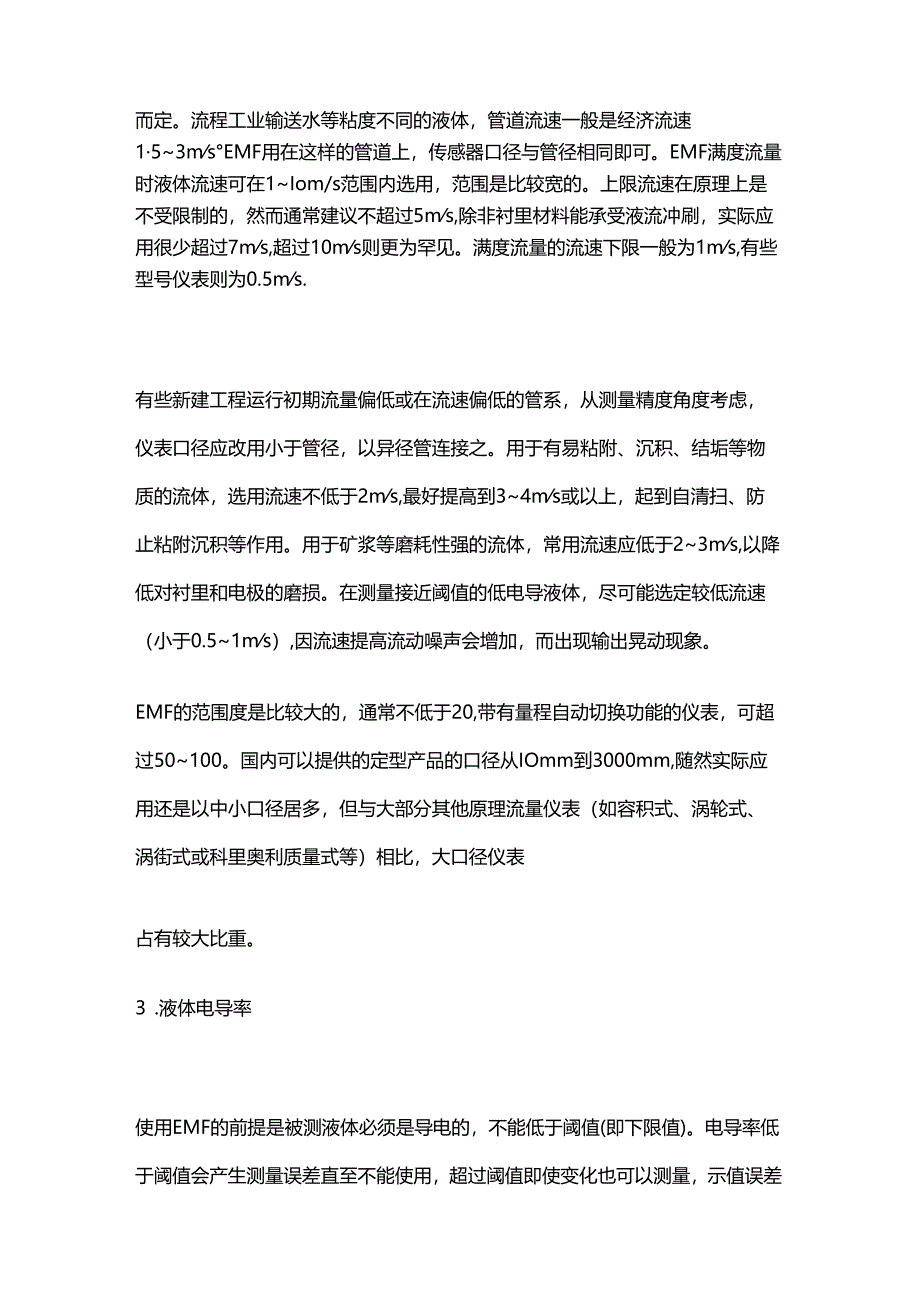

3、流程工业输送水等粘度不同的液体，管道流速一般是经济流速153msEMF用在这样的管道上，传感器口径与管径相同即可。EMF满度流量时液体流速可在1Iom/s范围内选用，范围是比较宽的。上限流速在原理上是不受限制的，然而通常建议不超过5ms,除非衬里材料能承受液流冲刷，实际应用很少超过7ms,超过10ms则更为罕见。满度流量的流速下限一般为1ms,有些型号仪表则为0.5ms.有些新建工程运行初期流量偏低或在流速偏低的管系，从测量精度角度考虑，仪表口径应改用小于管径，以异径管连接之。用于有易粘附、沉积、结垢等物质的流体，选用流速不低于2ms,最好提高到34ms或以上，起到自清扫、防止粘附沉积等作用。
4、用于矿浆等磨耗性强的流体，常用流速应低于23ms,以降低对衬里和电极的磨损。在测量接近阈值的低电导液体，尽可能选定较低流速（小于0.51ms）,因流速提高流动噪声会增加，而出现输出晃动现象。EMF的范围度是比较大的，通常不低于20,带有量程自动切换功能的仪表，可超过50100。国内可以提供的定型产品的口径从IOmm到3000mm,随然实际应用还是以中小口径居多，但与大部分其他原理流量仪表（如容积式、涡轮式、涡街式或科里奥利质量式等）相比，大口径仪表占有较大比重。3 .液体电导率使用EMF的前提是被测液体必须是导电的，不能低于阈值(即下限值)。电导率低于阈值会产生测量误差直至不能使用，超过阈值即

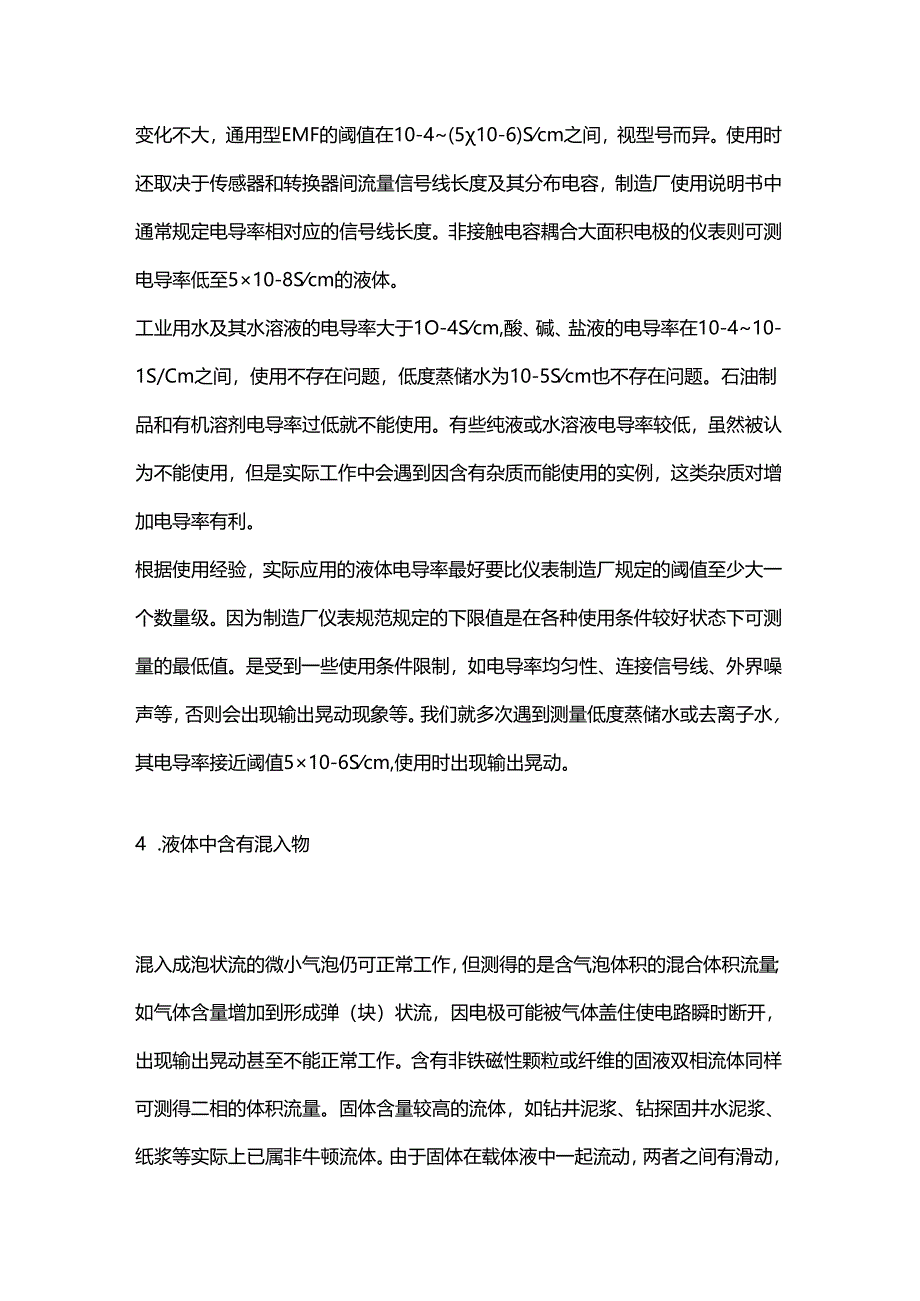

5、使变化也可以测量，示值误差变化不大，通用型EMF的阈值在10-4(510-6)Scm之间，视型号而异。使用时还取决于传感器和转换器间流量信号线长度及其分布电容，制造厂使用说明书中通常规定电导率相对应的信号线长度。非接触电容耦合大面积电极的仪表则可测电导率低至510-8Scm的液体。工业用水及其水溶液的电导率大于1O-4Scm,酸、碱、盐液的电导率在10-410-1S/Cm之间，使用不存在问题，低度蒸储水为10-5Scm也不存在问题。石油制品和有机溶剂电导率过低就不能使用。有些纯液或水溶液电导率较低，虽然被认为不能使用，但是实际工作中会遇到因含有杂质而能使用的实例，这类杂质对增加电导率有利。根据
6、使用经验，实际应用的液体电导率最好要比仪表制造厂规定的阈值至少大一个数量级。因为制造厂仪表规范规定的下限值是在各种使用条件较好状态下可测量的最低值。是受到一些使用条件限制，如电导率均匀性、连接信号线、外界噪声等，否则会出现输出晃动现象等。我们就多次遇到测量低度蒸储水或去离子水，其电导率接近阈值510-6Scm,使用时出现输出晃动。4 .液体中含有混入物混入成泡状流的微小气泡仍可正常工作，但测得的是含气泡体积的混合体积流量；如气体含量增加到形成弹（块）状流，因电极可能被气体盖住使电路瞬时断开，出现输出晃动甚至不能正常工作。含有非铁磁性颗粒或纤维的固液双相流体同样可测得二相的体积流量。固体含量较高
7、的流体，如钻井泥浆、钻探固井水泥浆、纸浆等实际上已属非牛顿流体。由于固体在载体液中一起流动，两者之间有滑动，速度上有差别，单相液体校验的仪表用于固液双相流体会产生附加误差。虽然还未见到EMF应用于固液双相流体中固形物影响的系统实验报告，但国外有报告称固形物含量有14%时误差在3%范围以内；对含有矿石颗粒的矿浆应用，应注意对传感器衬里的磨损程度，测量管内径扩大会产生附加误差。这种场合应选用耐磨性较好的陶瓷衬里或聚氨酯橡胶衬里，同时建议传感器安装在垂直管道上，使管道磨损均匀，消除水平安装下半部局部磨损严重的缺点。也可以在传感器进口端加装喷嘴形护套，相对延长使用期。5 .附着和沉淀测量易在管壁附着和
8、沉淀物质的流体时，若附着的是比液体电导率高的导电物质，信号电势将被短路而不能工作，若是非导电层则首先应注意电极的污染，譬如选用不易附着尖形或半球形突出电极、可更换式电极、刮刀式清垢电极等。刮刀式电极可在传感器外定期手动刮出沉垢。国外产品曾有电极上装超声波换能器，以清除表面垢层，但现已少见。也有暂时断开测量电路，在电极简短时间内流过低压大电流，焚烧清除附着油脂类附着层。易产生附着的场所可提高流速以达到自清扫的目的，还可以采取较方便的易清洗的管道连接，可不拆卸清洗传感器。非接触型电极EMF附着非导电膜层，仪表仍能工作，但若为高导电层则同样不能工作。6 .衬里材料的选择电磁流量计衬里材料（或直接与介
9、质接触的测量管）常用衬里材料有氟塑料、聚氨酯橡胶、氯丁橡胶和陶瓷等。近年有采用高纯氧化铝陶瓷制成衬里的，但只限中小口径传感器。氯丁橡胶和玻璃钢用于非腐蚀性或弱腐蚀性液体，如工业用水、废污水及弱酸碱，价格最为低廉。氟塑料具有优良的耐化学腐蚀性，但耐磨性差，不能用于测量矿浆液。氟塑料中最早应用的是聚四氟乙烯，因与测量管间仅靠压贴，无粘结力，不能用于负压管道，后开发各种改性品种，实现注塑成形，与测量管有较强结合力，可用于负压，聚氨酯橡胶有极好的耐磨耗性，但耐酸碱的腐蚀性较差。它的耐磨性相当于天然橡胶的10倍，适用于煤浆、矿浆等;介质温度要低于406070oC氧化铝陶瓷有极好的耐磨耗性和对强酸碱的耐磨
10、腐蚀性,耐磨性约为聚氨酯橡胶的10倍，适用于具有腐蚀性的矿浆泡性脆，安装夹紧时疏忽易碎，可用于较高温度（120140/180。但要防止温度剧变，如通蒸汽灭菌，一般温度突变不能大于100,升温150。C要有Iomin时间。7 .电极和接地环材料选择电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。A.选择耐腐蚀材料EMF电极的耐腐蚀性要求很高，常用金属材料有含铝耐酸钢,哈氏合金等，几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极，它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极，或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介
11、质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验，如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片，这是最接近实际应用条件的腐蚀性试验，可以得出比较可靠能否适用的结论。8 .避免电极表面效应电磁流量计电极的耐腐蚀性是选择材料的重要因素，但有时候电极材料对被测介质有很好的耐腐蚀性，却不一定就是适用的材料，还要避免产生电极表面效应。电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。化学反应效应如电极表面与被测介质接触后，形成钝化膜或氧化层。他们对耐腐蚀性能可能起到积极保护作用，但也有可能增加表面接触电阻。例如徂与水接触就会被氧化，生成绝缘层。对于避免或减轻电极表面效应的介质电极材料匹配，还没有像腐蚀性那样有充足的资料可查，只有一些有限经验，尚待在实践中积累。接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端，他们的耐腐蚀要求比电极低，充分有一定腐蚀，定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用徂笆等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。
