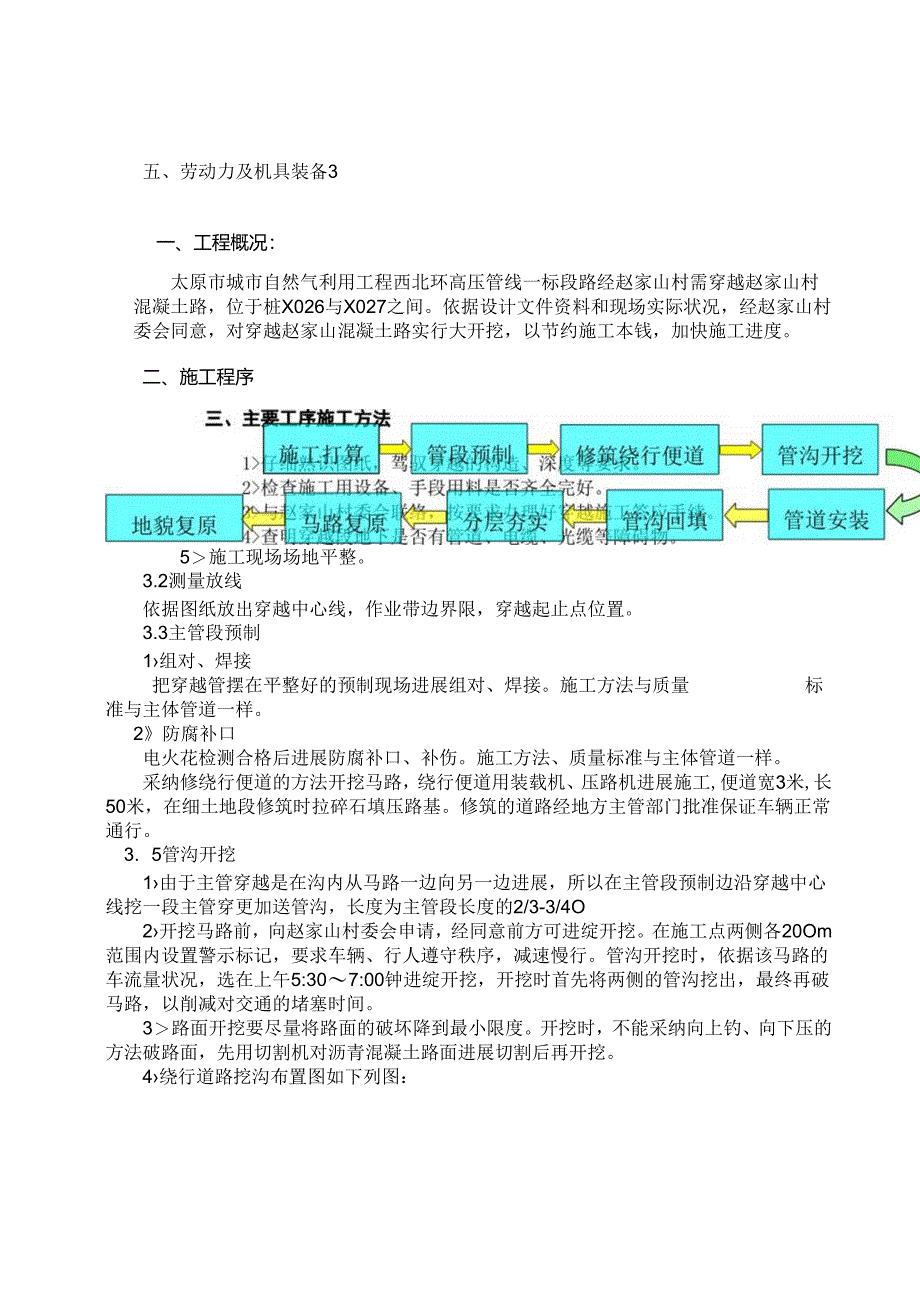

1、一、工程概况：1二、施工程序1三、主要工序施工方法错误!未定义书签。四、HSE保证与质量保证措施2五、劳动力及机具装备3一、工程概况：太原市城市自然气利用工程西北环高压管线一标段路经赵家山村需穿越赵家山村混凝土路，位于桩X026与X027之间。依据设计文件资料和现场实际状况，经赵家山村委会同意，对穿越赵家山混凝土路实行大开挖，以节约施工本钱，加快施工进度。二、施工程序5施工现场场地平整。3.2测量放线依据图纸放出穿越中心线，作业带边界限，穿越起止点位置。3.3主管段预制1组对、焊接把穿越管摆在平整好的预制现场进展组对、焊接。施工方法与质量标准与主体管道一样。2防腐补口电火花检测合格后进展防腐补
2、口、补伤。施工方法、质量标准与主体管道一样。采纳修绕行便道的方法开挖马路，绕行便道用装载机、压路机进展施工,便道宽3米,长50米，在细土地段修筑时拉碎石填压路基。修筑的道路经地方主管部门批准保证车辆正常通行。3. 5管沟开挖1由于主管穿越是在沟内从马路一边向另一边进展，所以在主管段预制边沿穿越中心线挖一段主管穿更加送管沟，长度为主管段长度的2/3-3/4O2开挖马路前，向赵家山村委会申请，经同意前方可进绽开挖。在施工点两侧各20Om范围内设置警示标记，要求车辆、行人遵守秩序，减速慢行。管沟开挖时，依据该马路的车流量状况，选在上午5:307:00钟进绽开挖，开挖时首先将两侧的管沟挖出，最终再破马
3、路，以削减对交通的堵塞时间。3路面开挖要尽量将路面的破坏降到最小限度。开挖时，不能采纳向上钓、向下压的方法破路面，先用切割机对沥青混凝土路面进展切割后再开挖。4绕行道路挖沟布置图如下列图：绕行道路开挖公路示意图3. 6管道安装管沟经测量、检查合格并经监理确认后进展主管穿越。穿越前分层夯实沟底垫层，然后将预制好的穿越管段放入发送管沟内并进展穿越。穿越管下沟时两台吊管机要由一人统一指挥，两台吊管机的动作要协调一样，挪动要缓慢，与煤气管道穿插处要做好防护措施,切勿与其相碰。3.1 7分层夯实管道安装后经测量、检查合格并经监理确认后应马上进展回填，回填时应分层夯实，防止沉陷，夯实度大于0.9,每层厚度

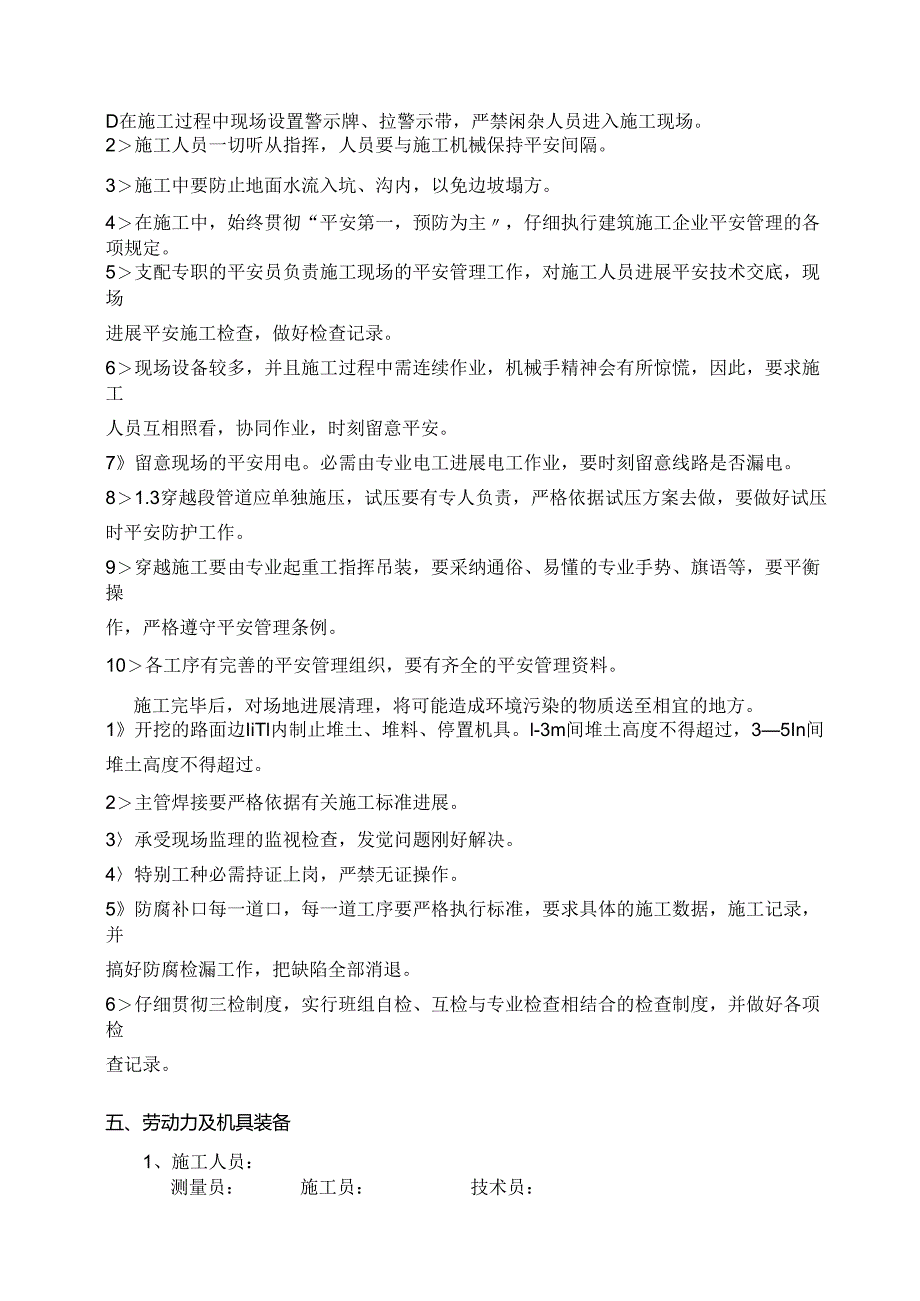

4、不应大于300mm。3.8 马路复原按相应混凝土马路施工标准要求快速进展路面复原，复原正常通车，新修路面应与原路面搭接良好。3.9 复原地貌管道安装完毕请监理检测确认后，进展剩余管沟的回填、地貌复原、清理施工现场的剩余材料、废料等杂物，设备机械撤离，做到工完料尽场地清。把施工时破坏的地貌复原到原来的形态。四、HSE保证与质保证措施4. 1HSE保证措施D在施工过程中现场设置警示牌、拉警示带，严禁闲杂人员进入施工现场。2施工人员一切听从指挥，人员要与施工机械保持平安间隔。3施工中要防止地面水流入坑、沟内，以免边坡塌方。4在施工中，始终贯彻“平安第一，预防为主，仔细执行建筑施工企业平安管理的各项规
5、定。5支配专职的平安员负责施工现场的平安管理工作，对施工人员进展平安技术交底，现场进展平安施工检查，做好检查记录。6现场设备较多，并且施工过程中需连续作业，机械手精神会有所惊慌，因此，要求施工人员互相照看，协同作业，时刻留意平安。7留意现场的平安用电。必需由专业电工进展电工作业，要时刻留意线路是否漏电。81.3穿越段管道应单独施压，试压要有专人负责，严格依据试压方案去做，要做好试压时平安防护工作。9穿越施工要由专业起重工指挥吊装，要采纳通俗、易懂的专业手势、旗语等，要平衡操作，严格遵守平安管理条例。10各工序有完善的平安管理组织，要有齐全的平安管理资料。施工完毕后，对场地进展清理，将可能造成环
6、境污染的物质送至相宜的地方。1开挖的路面边IiTl内制止堆土、堆料、停置机具。l-3m间堆土高度不得超过，35In间堆土高度不得超过。2主管焊接要严格依据有关施工标准进展。3承受现场监理的监视检查，发觉问题刚好解决。4特别工种必需持证上岗，严禁无证操作。5防腐补口每一道口，每一道工序要严格执行标准，要求具体的施工数据，施工记录，并搞好防腐检漏工作，把缺陷全部消退。6仔细贯彻三检制度，实行班组自检、互检与专业检查相结合的检查制度，并做好各项检查记录。五、劳动力及机具装备1、施工人员：测量员：施工员：技术员：机械手：力工：平安员：2、施工机具主要有：履带式反铲挖掘机：1台50装载机:2台水准仪：1
7、台吊车25T：1台马路大开挖穿越施工方案吊管机50T：2台压路机12T：1台经纬仪：1台铁锹：5把1 .工程概况西气东输十九标段管线101617.5mm穿越1条13米马路，101621mm穿越两条总长42米的马路，采纳大开挖方式进展穿越。2 .施工程序施工打算测量放线修筑绕行便道（或制作钢过桥）管沟开挖主管段预制及试压回填复原地貌安装附件主管穿越3 .主要工序施工方法3.1 施工打算仔细熟识图纸，驾驭穿越的构造、深度等要求.3.1.2 检查施工用设备、手段用料是否齐全完好。3.1.3 与马路主管部门联络，按要求办理好穿越施工答应手续。3.1.4 查明穿越段地下是否有管道、电缆、光缆等障碍物。3
8、.1.5 施工现场场地平整。3.2 测量放线依据图纸放出穿越中心线，作业带边界限,穿越起止点位置。3.3 主管段预制及试压3.3.2 组对、焊接把穿越管摆在平整好的预制场进展组对、焊接。施工方法与质量标准与主体管道焊接一样。3.3.3 试压焊口经无损检测合格后，按要求进展水压试验。试压分强度试压和严密性试压，试验压力依据马路所在地区要求的试验压力，强度试压时间不得少于4小时，严密性试压时间不得少于24小时。管段两端安装封头、压力表、进水管等设施，用电动试压泵进展试压，试压程序及平安措施见试压方案。3.3.4 防腐补口试压合格后进展防腐补口、补伤。施工方法、质量标准与主体管道一样。3.4 修筑绕
9、行便道（或制作钢过桥）3.4.2 采纳修绕行便道方法开挖马路，应先查看穿越点地形，选择相宜的便道走向。便道长度150200m。或可利用旁边现有的、废弃的马路进展绕行，必要时可对这些马路进展修复。修绕行便道应用推土机、压路机进展施工。路基必需扎实，在细土地段修筑时应拉碎石填压路基。修筑的道路应保证车辆的正常通行并得到地方马路主管部门的同意。3.4.3 钢过桥按下示意图制作。路桥骨架采纳I2Ob工字钢做成，横向用I2Ob工字钢联接，骨架上面用=12mm厚的钢板做平面，每段骨架下部1.5m长用=8mm厚的钢板做支撑平面，每条路设两块路桥，车辆实行单向行驶。钢过桥制作示意图3.5 管沟开挖3.5.2
10、开挖之前，应依据穿越点的实际状况选择修筑绕行道路或铺设钢过桥，当穿越点两边开阔能修绕行便道时，可用修绕行道路保证车辆通行。如穿越点狭窄无法修绕行便道可用钢过桥保证车辆通行。3.5.3 由于主管穿越是在沟内从马路一边向另一边进展,所以应在主管预制边沿穿越中心线挖一段主管穿更加送管沟，长度为主管段长度的23-34o3.5.4 开挖马路前，应向地方马路交通管理部门申请，经同意前方可进绽开挖。在施工点两侧各20Om范围内设置警示标记，要求车辆、行人遵守交通秩序，减速慢行。聘请专业交通指挥人员临时指挥车辆放单行。管沟开挖时，要驾驭所穿越马路的车流量状况，依据状况制定挖沟的方向，对于穿越点两侧管段较长的，
11、要先将两侧的管沟挖出，最终再破马路,以削减对交通的堵塞时间。3.5.5 路面开挖要尽量将对路面的破坏降到最小限度。开挖时，不能采纳向上钩、向下压的方法破路面，首先须要用单斗齿沿外表划痕，破除外表整体粘结力，然后再用单斗渐渐拉起。对于沥青和碎路面先用碎切割机进展切割后再开挖。挖沟遇到石方依据石方段管沟爆破施工方案进展施工。3.5.6 用钢过桥法开挖马路，先挖一半，由专人指挥车辆和行人从单斗前方行走，挖好一半后，将事先打算好的路桥放在挖好的管沟上方，满意车辆、行人的行走，由专人指挥车辆和行人从路桥上通过，单斗接着挖余下的管沟。3.5.7 用绕行道路法挖沟布置如下列图：3.6 主管穿越按图纸要求先在
12、预制好的主管段上安装支撑，支撑安装好后用两台吊管机把主管段吊起就位穿进套管。挪动时两台吊管机要由一人统一指挥，两台吊管机的动做要协调一样，挪动要缓慢，防止套管擦伤管子。3.7 安装附件按图纸要求进展附件安装。3.8 回填复原地貌附件安装完毕请监理检查确认后，进展管沟的回填、地貌复原，在细土回填至管沟以上30Omm处，铺垫混凝土预制板对管道进展爱护，长度与穿越长度一样，宽度为管沟宽度。施工完毕清理施工现场的剩余材料、废料等杂物，设备撤离，作到工完料尽场地清。把施工时破坏的地貌复原到原来的形态。4 .主要设备装备表序号名称型号数量1吊管机572G2台2推土机D801台3吊车8t1台4单斗1.2m3
13、1台5电焊车GS-IIl1台6电焊机DC-4002台7半自动焊送丝机1.N23P2台8砂轮机1504台9外对口器10161台10客货两用车1.5吨1台11中巴车30座1台5.手段用料5.1钢过桥开挖马路主要手段用料表序号名称型号数量1警示标牌6块2警示彩带400m3槽钢20b60m4钢板=12mm20m25钢板=8mm10m26警示灯电瓶式2套7电瓶12V4块8碘警灯1000W4套9砂轮片1503mm30片5.2修绕行道路开挖马路主要手段用料表序号名称型1 警示标牌2 警示彩带3 砂轮片1503mm4 警示灯电瓶式2套5 电瓶12V4块6 碘铝灯1000W4套号6块400m30片数量6.人员装
14、备表序号名称数量备注1 处长12 技术、质量员13 HSE监视员14 交通指挥2人从交通部门聘请5 管工2人6 电焊4人7 火焊!人8 机械3人9 司机2人10 起重工2人11 砂轮工2人合计24人7.HSE管理措施马路（砂石路）大开挖穿越施工必需细心组织，合理支配，既快速地完成施工任务,又能确保施工平安。保证道路畅通，必需实行以下措施：7.1 从交通部门聘请专业道路指挥人员，指挥车辆放单行。7.2 设立醒目、标准的马路警示牌。7.3 在马路没有复原正常通车前，晚间要设置并开启警示灯，以便警告行人，车辆留意平安。7.4 施工现场需用警示彩带围护，制止外人进入作业区，以免影响工作和平安。7.5 特别工种必需持证上岗，严禁无证操作业，确保平安文明施工。7.6 搞好穿越段路面的养护工作，防止事故的发生。8.质量管理措施8.1 严格按图施工，仔细执行施工标准。8.2 主动承受现场监理的监视检查，发觉问题刚好解决。8.3 特别工种必需持证上岗，严禁无证操作。8.4 对职工进展教化，进步职工的质量意识
