《精密制冷焊管用冷轧钢带.docx》由会员分享，可在线阅读，更多相关《精密制冷焊管用冷轧钢带.docx（8页珍藏版）》请在第壹文秘上搜索。

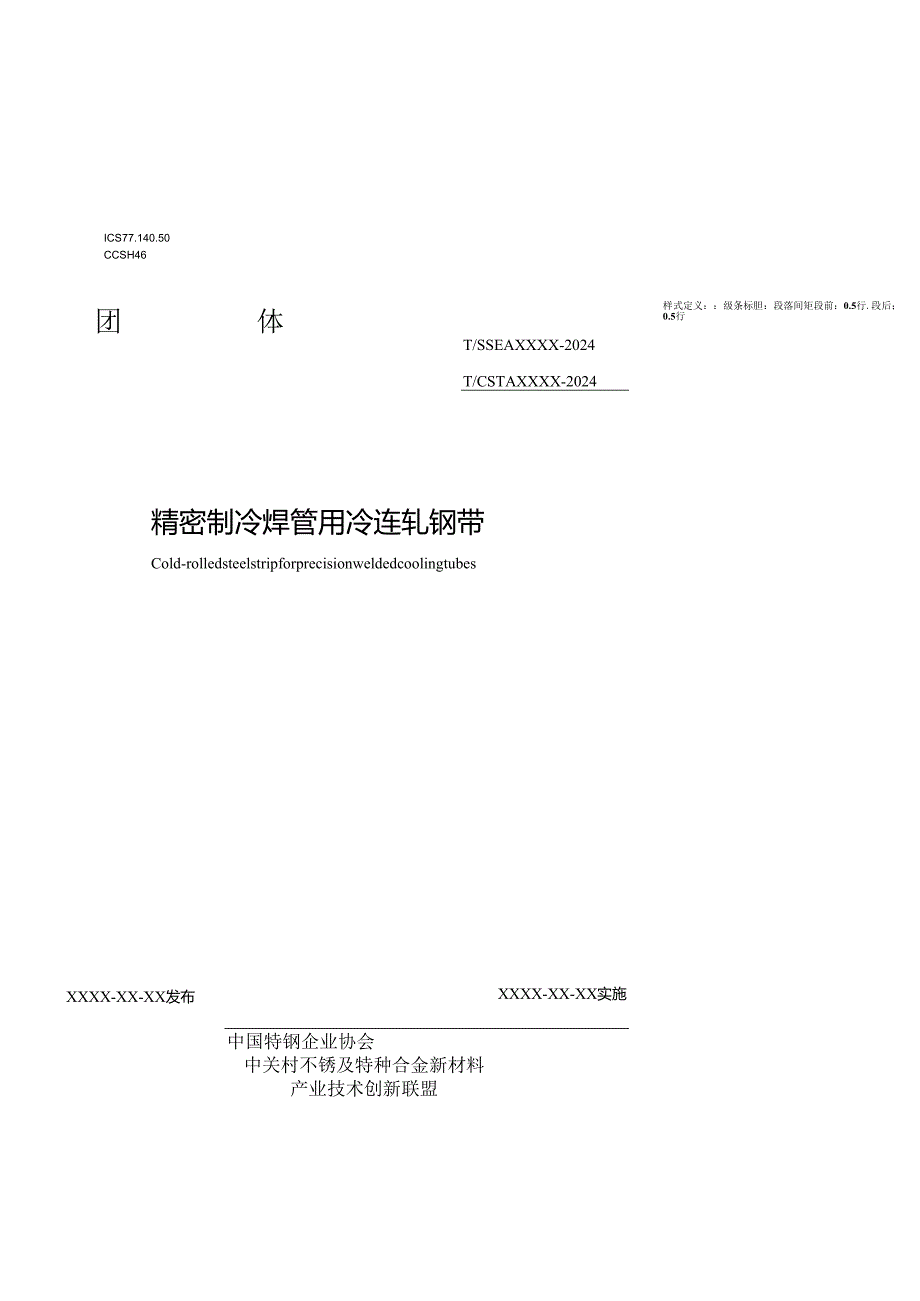

1、ICS77.140.50CCSH46团体样式定义：级条标胆：段落间矩段前：0.5行.段后；0.5行T/SSEAXXXX-2024T/CSTAXXXX-2024精密制冷焊管用冷连轧钢带Cold-rolledsteelstripforprecisionweldedcoolingtubesXXXX-XX-XX发布XXXX-XX-XX实施中国特钢企业协会中关村不锈及特种合金新材料产业技术创新联盟版权保护文件版权所有归属于该标准的发布机构。除非有其他规定，否则未经许可，此发行物及其章节不得以其他形式或任何手段进行复制、再版或使用，包括电子版，影印件，或发布在互联网及内部网络等。使用许可可于发布机构获取。
2、本文件按照GB/T1.1-20200标准化工作导则笫1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国特钢企业协会团体标准化工作委员会、中关村不锈及特种合金新材料产业技术创新联盟团体标准化工作委员会联合提出并归口。本文件起草单位：山东钢铁集团日照有限公司、冶金工业规划研究院本文件主要起草人：王乐，栾彩霞，张冲冲，孙冰，王照精密制冷焊管用冷连轧钢带1范围本文件规定了精密制冷焊管用冷连轧钢带的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。本文件适用于空调、冰箱等家电行
3、业单层精密制冷焊管的制造用厚度为0.35mm0.8Omm的冷连轧钢带（以下简称钢带）。2规范性引用文件下列文件中的内容通过文中的规范性引用而成为本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.9钢铁及合金铝含量的测定锚天育S分光光度法GB/T223.59钢铁及合金磷含冢的测定秘磷阴蓝分光光度法和睇磷铜蓝分光光度法GB/T223.60钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T223.63钢铁及合金锌含法的测定高碘酸钠（钾）分光光度法GB
4、/T223.64钢铁及合金钛含量的测定火焰原子吸收光谱法GB/T228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T2523冷轧金属薄钢板（带）表面粗糙度和峰值数的测量方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T6394金属平均晶粒度测定方法GB/T8170数值修约规则与极限数值的表示和判定GB/T10561钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定
5、用试样的取样和制样方法GB/T20123钢铁总碳陵含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T20126非合金钢低碳含后的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法3术语和定义本文件没IT需要界定的术语和定义。4牌号表示方法钢的牌号由代表制冷管汉语拼音首字母和成型等级两部分组成。示例：Z1.GO3其中：Z1.G一制冷管汉语拼音首字母；03成型等级。5订货内容a)bc)de)Dg按本文件订货的合同或订单应包括下列内容：产品名称：本文件编号；牌号；尺寸及精度：边缘状态：包装方式：特殊要求。6尺寸、外形、重量
6、6.1 尺寸及允许偏差钢带的公称尺寸范用见表1，根据需方要求，经供需双方协商，并在合同中注明，可供应其他尺寸的产品。表1单位为毫米公称厚度公称宽度钢卷内径0.35-0.80900-1750508（或610）6.1.1 厚度允许偏差6.1.1.1 钢带的厚度允许偏差应符合表2的规定。表2单位为亳米公称厚度厚度允许偏差0.354500.015O.5O-O.8O0.020注：厚度测砒位W.为钢带中间位W1.6.1.1. 2钢带头尾部分（总氏度不大于100OOmm）的厚度偏差值允许比表2允许偏差值增加50%。6.1.2 宽度允许偏差6.1.2.1切边钢带的宽度允许偏差应符合表3的规定。如需方要求并在合
7、同中注明，可执行更高宽度公差要求。单位为毫米公称宽度宽度允许公差900-1750+306.1.2.2不切边钢带的宽度允许偏差由供需双方协商确定。6. 1.3不平度钢带的不平度应不大于4mm“如需方要求并在合同中注明，可执行更高不平度要求。6.2重吊钢带按实际重量交货。7技术要求7.1 牌号和化学成分7.1.1 钢的牌号和化学成分(熔炼分析)应符合表4的规定。表4牌号化学成分(质取分数)/%CSiMnPSAMZ1.G030.0040.0300.250.0180,015Z1.GO40.0030.0300.200.0150.015*可采用酸溶铝(AlS)代替全ft!(Ah),当采用酸溶恺时，Al0.
8、010%.7.1.2 成品化学成分允许偏养应符合GB/T222的规定。7.1.3 经供需双方协商，并在合同中注明，也可采用其他化学成分要求的钢带。7.2 交货状态7. 2.1钢带以退火+平整状态交货。7. 2.2钢带通常涂油供货，所涂油膜应符合环保要求并能用碱水溶液去除，在通常的包装、运输、装卸及贮存条件下，供方应保证自制造完成之日起6个月内，钢带表面不生锈。根据需方要求，经供需双方协议并在合同中注明，也可以不涂油供货。注：如果需方要求不涂油铜带，供方不承担钢带饯蚀的风险.不涂油惘带在运输、袋和、贮存和使用过程中易产生表面划伤、黑现等缺陷。7.3力学性能7.3.1钢带的力学性能应符合表5规定。
9、表5牌号织性延伸强度品OyMPa抗拉强度MPa断后伸长率ASft/%Z1.G03125-17527033040Z1.GO4110-15026033042注：试样为GBrr228.1-2010规定的P14试样：试样方向为纵向：取样位置为带宽方向1/4处.7.4表面质量7.4.1钢带不允许IT砂眼、裂纹、气泡、结疤、拉裂、夹杂、凸凹、轻印和分层等影响焊管质适的缺陷。7. 4.2钢带边应平整。切边钢带边缘不允许有深度大于宽度公差之半的切割不齐和大于钢带厚度公弟的毛剌：不切边钢带不允许有大于宽度公差的裂边.7.5表面结构钢带的表面平均粗糙度应符合表6的规定。表6单位为微米牌号表面平均粗糙度RaZ1.G
10、O3/Z1.GO40.6Ral.67.6特殊要求根据需方要求，经供需双方协商，可对钢带提出非金属夹杂物、晶粒度等其他特殊要求。8试验方法8.1 钢的化学成分试验方法按GB/T223.9、GB/T223.59、GB/T223.63、GB/T223.64、GB/T4336、GB/T20123或通用方法的规定进行,但仲裁时应按GB223.9、GB/T223.59、GB/T223.60、GB/T223.63、GB/T223.64、GB/T20125、GBfT20126的规定执行。8.2 钢带的检验项目、取样方法及试验方法应符合表7的规定。表7检验项目,取样数量取样方法及试验方法庠号检验项目取样数量取样
11、方法及部位试验方法1化学成分1个/炉GB20066见82拉伸试脸I个枇GBrr2975GB/T228.13晶粒度1个册宽度1/4处GBZT63044非金属夹杂物I个州：宽度1/4处GBrr105615衣面平均粗糙度1个/批GB/T2975GB/T25236尺寸外形逐卷合适的R具7表面质量逐卷目视9检验规则9.1 检查和验收钢带的检查和验收由供方质量检验部门进行。9.2 组批规则钢带应成批验收，每批由同一牌号、同炉号、同一厚度、同一交货状态、同热处理制度的钢带组成。9.3 取样数量钢带的取样数量应符合表7的规定。9.4 复验和判定规则钢带的更验与判定应符合GB“17505的规定。9.5 数值修约数值判定采用修约值比较法进行修约，修约规则应符合GBfr8170的规定。10包装、标志和质量证明书钢带的包装、标志和质信证明书应符合GB“247的规定。
