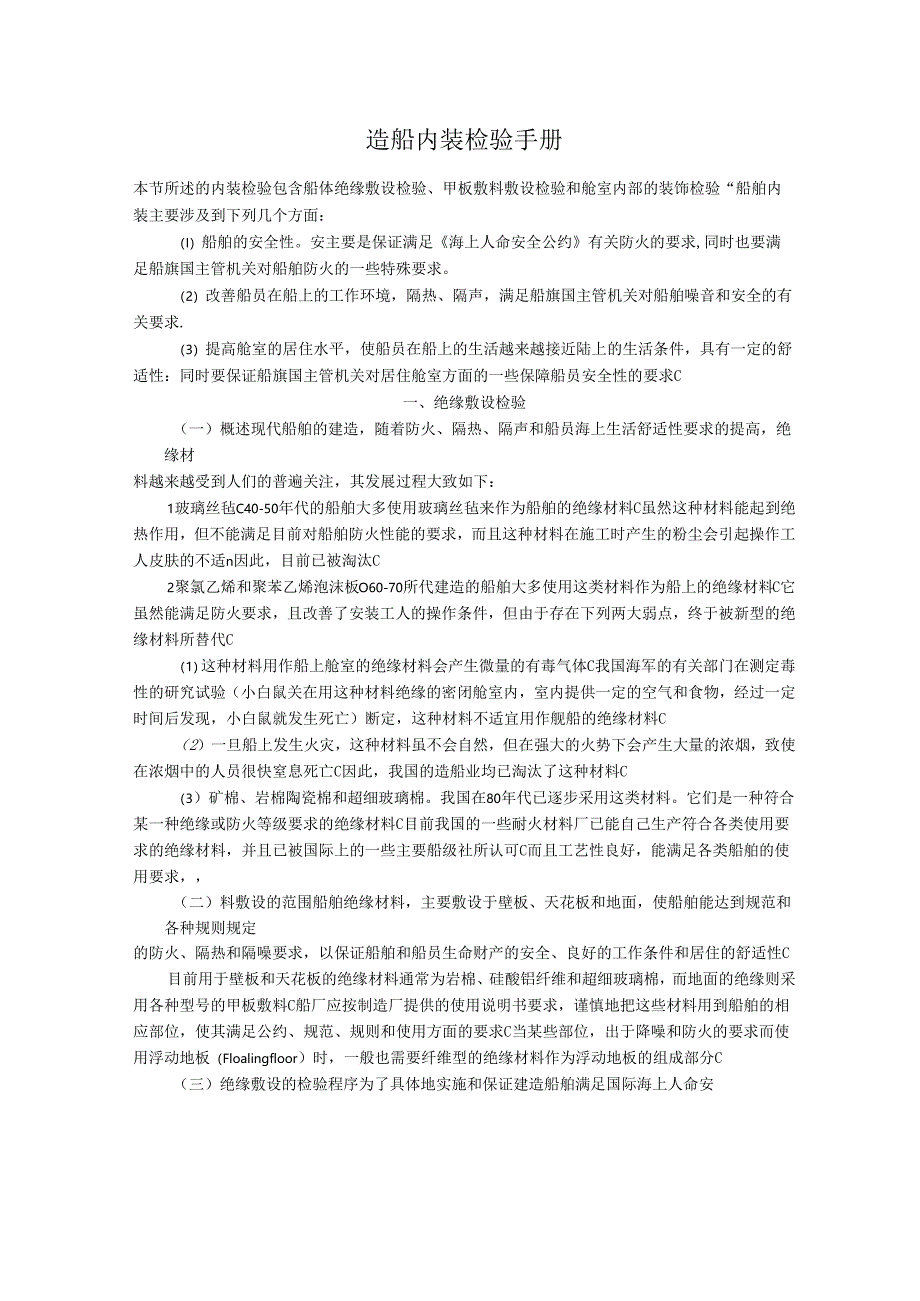

1、造船内装检验手册本节所述的内装检验包含船体绝缘敷设检验、甲板敷料敷设检验和舱室内部的装饰检验“船舶内装主要涉及到下列几个方面：（I）船舶的安全性。安主要是保证满足海上人命安全公约有关防火的要求,同时也要满足船旗国主管机关对船舶防火的一些特殊要求。（2）改善船员在船上的工作环境，隔热、隔声，满足船旗国主管机关对船舶噪音和安全的有关要求.（3）提高舱室的居住水平，使船员在船上的生活越来越接近陆上的生活条件，具有一定的舒适性：同时要保证船旗国主管机关对居住舱室方面的一些保障船员安全性的要求C一、绝缘敷设检验（一）概述现代船舶的建造，随着防火、隔热、隔声和船员海上生活舒适性要求的提高，绝缘材料越来越受
2、到人们的普遍关注，其发展过程大致如下：1玻璃丝毡C40-50年代的船舶大多使用玻璃丝毡来作为船舶的绝缘材料C虽然这种材料能起到绝热作用，但不能满足目前对船舶防火性能的要求，而且这种材料在施工时产生的粉尘会引起操作工人皮肤的不适n因此，目前已被淘汰C2聚氯乙烯和聚苯乙烯泡沫板O60-70所代建造的船舶大多使用这类材料作为船上的绝缘材料C它虽然能满足防火要求，且改善了安装工人的操作条件，但由于存在下列两大弱点，终于被新型的绝缘材料所替代C（1）这种材料用作船上舱室的绝缘材料会产生微量的有毒气体C我国海军的有关部门在测定毒性的研究试验（小白鼠关在用这种材料绝缘的密闭舱室内，室内提供一定的空气和食物，
3、经过一定时间后发现，小白鼠就发生死亡）断定，这种材料不适宜用作舰船的绝缘材料C（2）一旦船上发生火灾，这种材料虽不会自然，但在强大的火势下会产生大量的浓烟，致使在浓烟中的人员很快窒息死亡C因此，我国的造船业均已淘汰了这种材料C（3）矿棉、岩棉陶瓷棉和超细玻璃棉。我国在80年代已逐步采用这类材料。它们是一种符合某一种绝缘或防火等级要求的绝缘材料C目前我国的一些耐火材料厂已能自己生产符合各类使用要求的绝缘材料，并且已被国际上的一些主要船级社所认可C而且工艺性良好，能满足各类船舶的使用要求，（二）料敷设的范围船舶绝缘材料，主要敷设于壁板、天花板和地面，使船舶能达到规范和各种规则规定的防火、隔热和隔噪

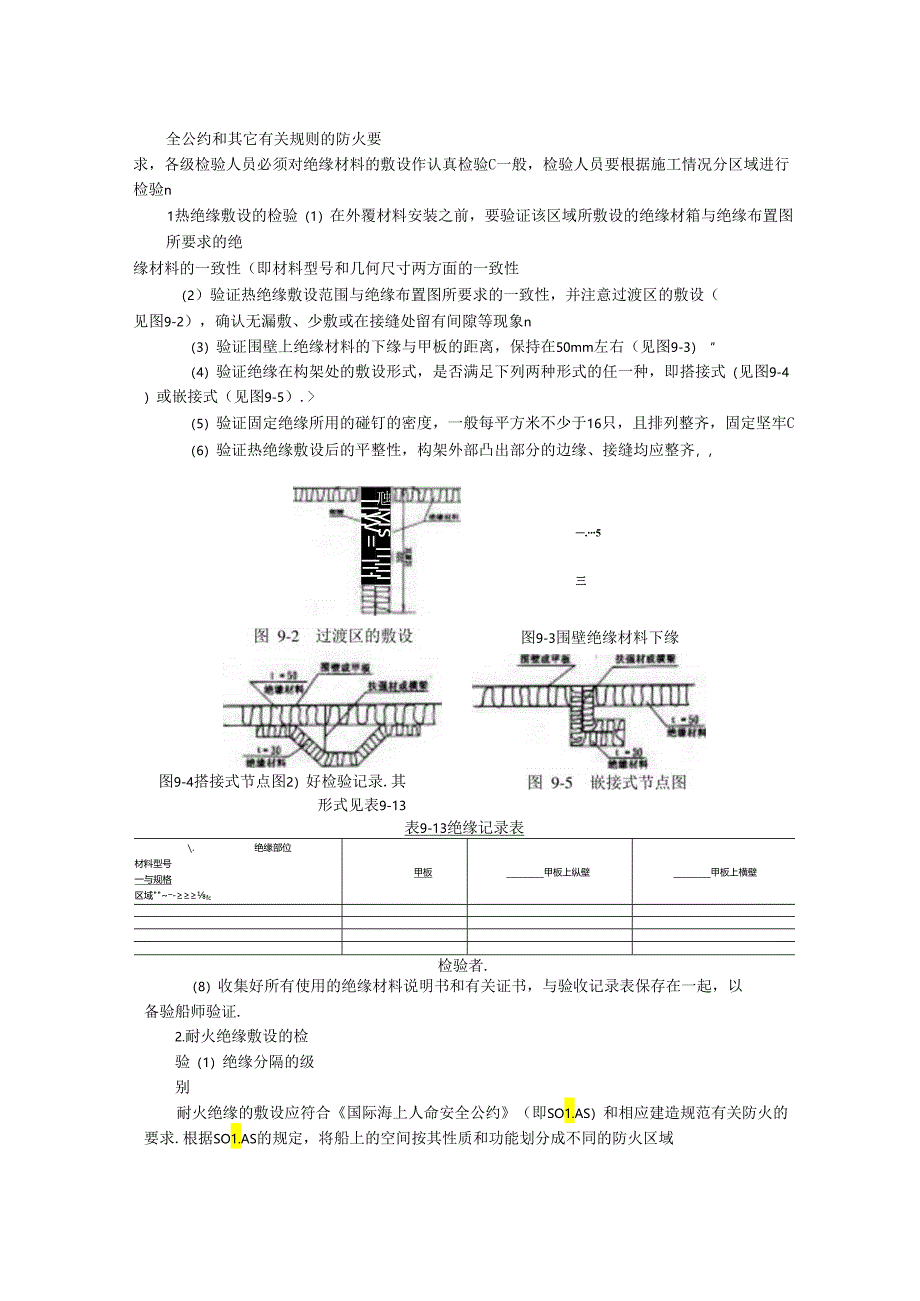

4、要求，以保证船舶和船员生命财产的安全、良好的工作条件和居住的舒适性C目前用于壁板和天花板的绝缘材料通常为岩棉、硅酸铝纤维和超细玻璃棉，而地面的绝缘则采用各种型号的甲板敷料C船厂应按制造厂提供的使用说明书要求，谨慎地把这些材料用到船舶的相应部位，使其满足公约、规范、规则和使用方面的要求C当某些部位，出于降噪和防火的要求而使用浮动地板（Floalingfloor）时，一般也需要纤维型的绝缘材料作为浮动地板的组成部分C（三）绝缘敷设的检验程序为了具体地实施和保证建造船舶满足国际海上人命安全公约和其它有关规则的防火要求，各级检验人员必须对绝缘材料的敷设作认真检验C一般，检验人员要根据施工情况分区域进行
5、检验n1热绝缘敷设的检验（1）在外覆材料安装之前，要验证该区域所敷设的绝缘材箱与绝缘布置图所要求的绝缘材料的一致性（即材料型号和几何尺寸两方面的一致性（2）验证热绝缘敷设范围与绝缘布置图所要求的一致性，并注意过渡区的敷设（见图9-2），确认无漏敷、少敷或在接缝处留有间隙等现象n（3）验证围壁上绝缘材料的下缘与甲板的距离，保持在50mm左右（见图9-3）“（4）验证绝缘在构架处的敷设形式，是否满足下列两种形式的任一种，即搭接式（见图9-4）或嵌接式（见图9-5）.（5）验证固定绝缘所用的碰钉的密度，一般每平方米不少于16只，且排列整齐，固定坚牢C（6）验证热绝缘敷设后的平整性，构架外部凸出部分的

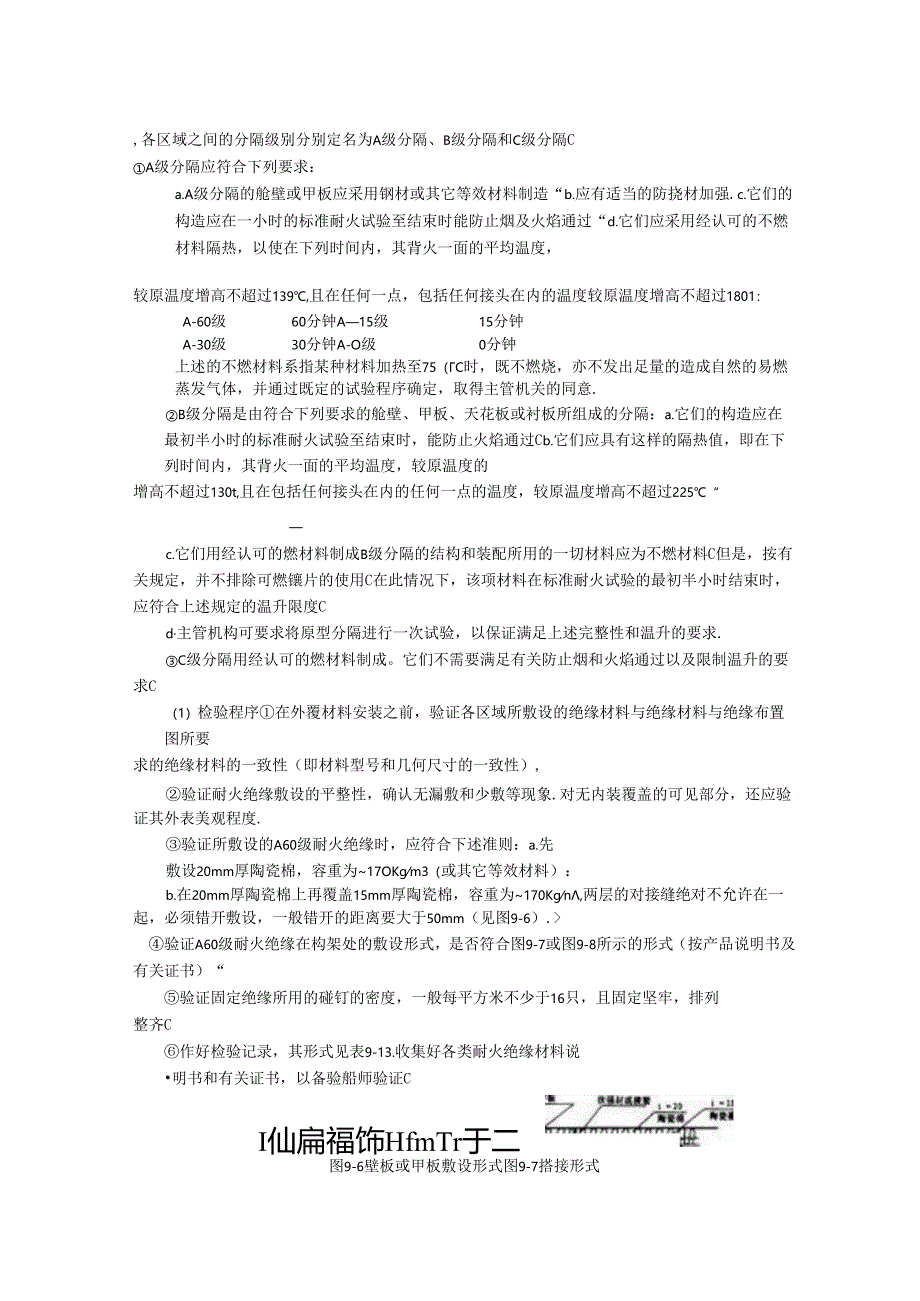

6、边缘、接缝均应整齐，虺Ms三三三W=三三H一.5三图9-4搭接式节点图2）好检验记录.其形式见表9-13图9-3围壁绝缘材料下缘表9-13绝缘记录表.绝缘部位材料型号一与规格区域-fc甲板甲板上纵壁甲板上横壁检验者.（8）收集好所有使用的绝缘材料说明书和有关证书，与验收记录表保存在一起，以备验船师验证.2.耐火绝缘敷设的检验（1）绝缘分隔的级别耐火绝缘的敷设应符合国际海上人命安全公约（即SO1.AS）和相应建造规范有关防火的要求.根据SO1.AS的规定，将船上的空间按其性质和功能划分成不同的防火区域,各区域之间的分隔级别分别定名为A级分隔、B级分隔和C级分隔CA级分隔应符合下列要求：a.A级分
7、隔的舱壁或甲板应采用钢材或其它等效材料制造“b.应有适当的防挠材加强.c.它们的构造应在一小时的标准耐火试验至结束时能防止烟及火焰通过“d.它们应采用经认可的不燃材料隔热，以使在下列时间内，其背火一面的平均温度，较原温度增高不超过139,且在任何一点，包括任何接头在内的温度较原温度增高不超过1801：A-60级60分钟A15级15分钟A-30级30分钟A-O级0分钟上述的不燃材料系指某种材料加热至75（C时，既不燃烧，亦不发出足量的造成自然的易燃蒸发气体，并通过既定的试验程序确定，取得主管机关的同意.B级分隔是由符合下列要求的舱壁、甲板、天花板或衬板所组成的分隔：a.它们的构造应在最初半小时的
8、标准耐火试验至结束时，能防止火焰通过Cb.它们应具有这样的隔热值，即在下列时间内，其背火一面的平均温度，较原温度的增高不超过130t,且在包括任何接头在内的任何一点的温度，较原温度增高不超过225“ 15分B15级钟 10分Bo级钟c.它们用经认可的燃材料制成B级分隔的结构和装配所用的一切材料应为不燃材料C但是，按有关规定，并不排除可燃镶片的使用C在此情况下，该项材料在标准耐火试验的最初半小时结束时，应符合上述规定的温升限度Cd主管机构可要求将原型分隔进行一次试验，以保证满足上述完整性和温升的要求.C级分隔用经认可的燃材料制成。它们不需要满足有关防止烟和火焰通过以及限制温升的要求C（1）检验程
9、序在外覆材料安装之前，验证各区域所敷设的绝缘材料与绝缘材料与绝缘布置图所要求的绝缘材料的一致性（即材料型号和几何尺寸的一致性）,验证耐火绝缘敷设的平整性，确认无漏敷和少敷等现象.对无内装覆盖的可见部分，还应验证其外表美观程度.验证所敷设的A60级耐火绝缘时，应符合下述准则：a.先敷设20mm厚陶瓷棉，容重为17OKgm3（或其它等效材料）：b.在20mm厚陶瓷棉上再覆盖15mm厚陶瓷棉，容重为170Kgn,两层的对接缝绝对不允许在一起，必须错开敷设，一般错开的距离要大于50mm（见图9-6）.验证A60级耐火绝缘在构架处的敷设形式，是否符合图9-7或图9-8所示的形式（按产品说明书及有关证书）
10、“验证固定绝缘所用的碰钉的密度，一般每平方米不少于16只，且固定坚牢，排列整齐C作好检验记录，其形式见表9-13.收集好各类耐火绝缘材料说明书和有关证书，以备验船师验证CI仙扁福饰HfmTr于二图9-6壁板或甲板敷设形式图9-7搭接形式图9-8嵌接形式二、甲板敷料敷设检验(一)概述回顾各国的造船历史可知，造船设计师们在很久以前就顾及提高居住舱室地面的舒适性问题C人们一般的处理方法是在钢甲板上敷以甲板敷料，然后在甲板敷料上再胶一层地面的覆盖材料“当时，仅是单纯地提高居住舱室的舒适性C随着国际海上人命安全公约的生效，对船舶防火、探火和灭火提出了新的要求，因此甲板敷料的性能除了满足舒适性的要求之外，
11、尚须达到船舶的防火要求C在这样的前提下，人们研究出能同时满足这些要求的一系列甲板敷料.后来，随着科学技术的发展，人们对舒适性的要求也日益提高，在保证人命安全的前提下，舱室内噪音对人体的危害越来越受到了人们的关注.于是，就诞生了各种类型的浮动地板(Floatingfloor)型甲板敷料.它们兼具防火、隔声、美观、舒适等功能.根据国限海上人命安全公约、各级船级社颁发的船舶建造规范和有关国家法定检验的规定，船用甲板敷料必须满足上述规定，并且要取得有关机构的试验认可，才能用于船舶的建造中C甲板敷料一般在专门的生产厂组织生产，大致有下述一些类型：1.基层薄型甲板敷料基层薄型甲板敷料，主要用于钢板表面或其
12、它甲板敷料层表面平整度的调整，使聚氯乙烯地砖或地毯与甲板敷料之间接触良好J2耐火型甲板敷料此类甲板敷料除提高舱室地面的舒适性之外，尚需满足有关公约、规范、规则规定的耐火等级的要求C生产厂商根据不同耐火等级的要求来生产不同型号或规格的甲板敷料，3.浮动地板主要应用于阻止振动源噪声的传递，把船舶舱室的内装板系统完全安装于浮动地板之上，吸收声的传播，使舱室的噪声控制在有关规范、规则所要求的水平上C典型的浮动地板见图9-9所示C图9-9典型浮动地板节点图4,聚氯乙稀地彼、地毯的铺设主要用于居信舱室之内地板表面的装饰，增加舱室室内的美观和居住的舒适性0.5潮湿房间马赛克、瓷砖的铺设主要用于增加潮湿房间的
13、美观程度和舒适性，且便于这类房间的清洁和干燥.（二）甲板敷料敷设的检验甲板敷料敷设检验般按具体船舶舱室的区域、甲板敷料布置图和甲板敷料使用说明书的要求，分各个敷料层进行检验C1 .基层甲板敷料敷设的检验（1）在敷设前，验证钢甲板表面的准备工作C钢板表面应无油污、油漆和其它不洁净的杂物、垃圾等C（2）甲板敷料敷完毕且干燥后，进行甲板敷料的表面质量检验.（3）验证甲板敷料的配比和调合的正确性（一般在施工过程中进行工（4）验证甲板敷料的技术说明与甲板敷料布置图和要求是否相一致，并收集好各类甲板敷料说明书和证书，以备验船师验证.（5）面层甲板敷料检验时要验证甲板敷料的平面度，一般控制在3mm411;且
14、敷料表面应平整、光滑：印迹允许不超过4只c（6）对于浮动地板，尚南非检验浮动地板四周的节点，是否与四周钢壁隔离良好，钢壁与浮动地板岩棉接口处的密封是否良好，见图9-10.（7）验证甲板敷料各层的厚度与总厚度是否满足甲板敷料布置图和甲板敷料说明书的要求。（8）作好检验记录，其形式见表9-14甲板敷料验收记录表C图9-10浮动地板节点图表9-14甲板敷料验收记录表中攵设甲板敷料型号与规格区资甲板甲板甲板检验者2聚氯乙烯地砖或地毯的铺设检验（1）各舱室所用的地砖和地毯的型号和色彩应完全符合甲板敷料布置图的要求，铺设的方法应符合图纸的敷设工艺和产品说明书的要求.（2）验证粘贴前的地板表面必须平整清洁、
15、无油污、垃圾杂物等.（3）验证粘贴的牢固度，无脱胶现象，板（毯）缝排列整齐C（4）验证拼缝的紧密度，间隙需小于0.5mm,验证地砖或地毯花纹的统一性和方向的一致性C（5）验证拼缝的直线度，每米应小于1.5mm,.3 .壁面瓷砖铺设检验（一般按房间作为一个区域来检验）（1）验证瓷砖表面的平整度，每平方米的平面度应小于3mm.（2）验证瓷砖横竖缝的平直度，缝隙适中，缝隙公差小于2mm,拼缝的直线度每米小于Imm,.（3）验证阴阳角的垂直度，垂直度公差小于30（4）验证瓷砖粘贴的空壳情况，一般以瓷砖块数来计算，空壳的块数要小于被验总块数的5%.（5）验证瓷砖上口边缘的平直度C平直度的公差每米小于2mm.（6）验证瓷碗是否有表面缺陷，对有缺陷的瓷砖必须预见以更换，（7）验证瓷砖的型号和色彩，是否与甲板敷料布置图的要求相一致C4 .地面马赛克、地砖铺设的检验（一般按房间作为一个区域来检验）（1）验证被验房间地面表面的平整度，检查地面
