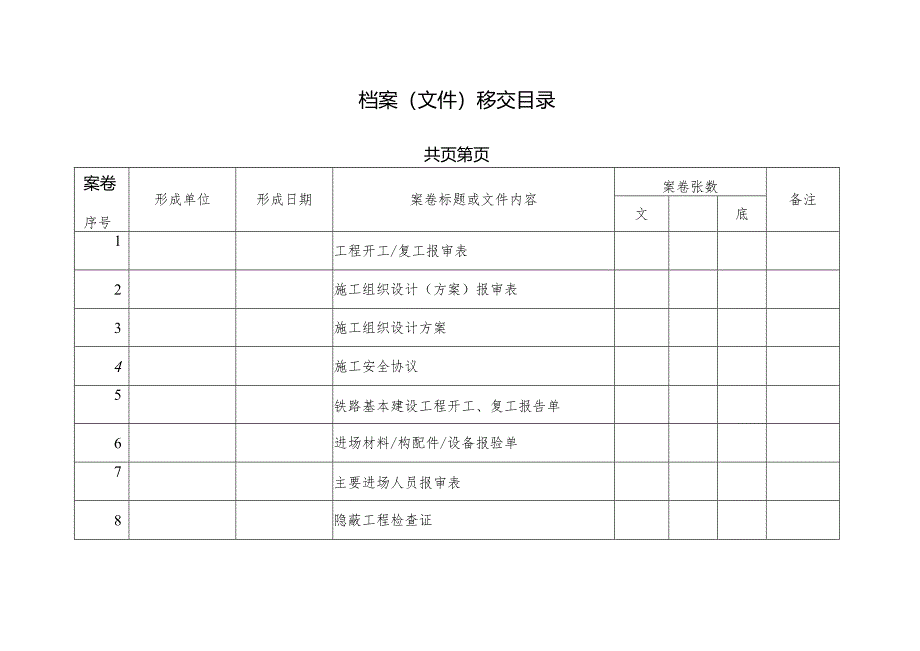

1、新建铁路张家口至集宁一次复线工程车辆安全预警防范及车号自动识别系统设备安装工程竣I资料档案(文件)移交目录共页第页案卷序号形成单位形成日期案卷标题或文件内容案卷张数备注文底1工程开工/复工报审表2施工组织设计(方案)报审表3施工组织设计方案4施工安全协议5铁路基本建设工程开工、复工报告单6进场材料/构配件/设备报验单7主要进场人员报审表8隐蔽工程检查证9工程小结档案(文件)移交目录共页第页案卷序号形成单位形成日期案卷标题或文件内容案卷张数备注文底10工程报验申请表11竣工申请表12工程竣工验收报告13竣工图14测试报告15技术说明书16验收标准工程动工/复工报审表工B项目名称:新建铁路张家口至
2、集宁一次复线施T合同段:庙梁至友谊水库编号:车辆平安预警防范及车号自动识别系统设备安装工程工程名称(单位、分部)新建铁路张家口至集宁一次复线车辆安全预警防范极车号自动识别系统设备安装工程里程/部位申请开工/复工日期2011年2月20日计划工期20天致内蒙古沁原监理公司张集铁路监理部(项目监理机构):我方承担的车辆安全预警防范极车号自动识别系统设备安装工程,已完成各项准备工作,具备了开工/复工条件,特此申请施工,请核查并签发开工/复工指令。附件:1.开工/复工报告2.(证明文件)承包单位(章)中铁四局张集铁路项l三l部项目经理日期审查意见:项目监理机构(章)总监理工程师日期建设单位意见:公章负责
3、人日期注:本表一式4份,承包单位2份,监理单位、建设单位各1份。施工组织设计(方案)报审表:S颤目名称:新建铁路张家口至集宁一次复线施T合同段:J臊至友谊水库编号:车辆平安预警防范及车号自动识别系统设备安装工程致内蒙古沁原监理公司张集铁路监理部(项目监理机构):我单位根据施工合同的有关规定已编制完成车辆安全预警防范极车号自动识别系统设备安装的施工组织设计(方案),并经我单位技术负责人审查批准,请予以审查。附:施工组织设计(方案)承包单位(章)中铁四局张集铁路项目部项目经理0期专业监理工程师意见:专业监理工程师日期总监理工程师意见:项目监理机构(章)总监理工程师H期新建铁路张家口至集宁一次复线工
4、程车辆平安预警防范及车号自动识别系统设备安装工程施工组织设计方案依照新建铁路张家口至集宁一次复线工程施工组织打算,依照铁道部统一标准,我项目部将在新建张集铁路庙梁、友谊水库站安装红外线轴温智能探测系统(THDS-A)设备4台。为顺利高效完成上述设备的安装调试工作,咱们对现场进行了实地调查,认真汇总了工程数量,以确保工程组织科学合理,现制订施工组织打算如下:一、工程概况及数量1 .庙梁站,张集线DK101+015处安装THDS-A设备2台。2 .友谊水库站,张集线DK67+390处安装THDS-A设备2台。二、施工打算和内容1 .施工人员。张集铁路项目部5人、设备厂家安装指导2人,配备汽车1部。
5、2 .施工范围及人员分工。厂家人员:负责指导设备的软件调试和硬件安装。张集线项目部:组织工程安装、合理安排进度,有效监督质量,及时办理相关工程检查和验收记录。二、实施内容:一、室内部份:安装探测设备室内工控主机、列检检测中心效劳器、列检终端运算机、探测站安装机柜及相应的连接线缆。二、室外部份:安装探头箱、天线、磁钢。3、施工流程:(1)前期预备:会同厂家对到货设备进行点收,按探测站对设备进行标识分类。通知监理人员到场对设备进行开箱查验,并对要紧施工材料进行验收或确信,办理动工报告,购买相关材料和安排将待安装设备、材料输送到各探测站。材料部份:a.红外线轴温智能探测设备(THDSA)4套。施工工
6、具及材料:各类规格扳手、电工工具、锹、镐制作混凝土基础材料。其他工作:a办理相关的工务施工手续。b.安排运输工具。(2)施工顺序:a.列检安装列检终端运算机并安装软件。d.将相应的材料、配件送各探测站。C.第一在探测站安装设备,运行正常后会同相关单位进行现场验收,确信施工标准,进行技术交底。4、具体施工方案:探测站室内、室外安装设备同时进行。a.安装施工:室内部份:安装设备工业运算机.组装机柜。室外部份:(1)探头箱、天线的安装两灰枕间距为450mm。(2)在边坡外挖开机磁钢电缆沟600m,沟深0.8m。(3)电缆接线。五、施工工期:(1)将安装材料输送到各探测站3天(3)各探测站先安装设备1
7、5天三、质量操纵方法一、标准施工工艺,确保质量。二、施工进程中作好各项质量记录,依照分工责任到人。3、厂方人员严格把握安装尺寸,测试记录齐全。4、完工后严格执行予交验制度,作到完成一套交验一套。四、平安方法一、依照铁路局的有关规定已签定施工平安协议。二、按规定设置防护,施工进程严格按有关标准、规定执行,专门是依照现行有关规定。3、已建完善的施工平安责任制和平安保证方法,严格执行营业线施工的各项规章制度,认真落实施工平安方法,对甲方人员提出的平安隐患,当即排除,确保行车平安。4、执行集团公司及业主发布的各项平安治理规定,知足招标文件、投标书、施工合一样规定的平安要求。发生事故是依照铁路局营业线施
8、工平安治理方法文件精神及集团公司工程项目治理方法等文件相关条款规定的指标及动身额度对项目部进行惩罚。五、文明施工和环境爱惜一、我方应在施工中采取有效的防范方法,爱惜现场施工环境,幸免和减少由于由于施工方式不妥引发的对环境的污染的破坏。二、做好物质文明和精神文明的建设,展现企业文化,树立公司良好形象。3、坚持文明施工,做好现场环境爱惜、劳动爱惜和平安生产。中铁四局集团张集铁路项目部2011年2月20日附表一:工程内容一览表序号项目名称工程地点施工负责单位配合单位备注一车辆安全预警防范及车号自动识别系统设备安装工程庙梁站DK101+015中铁四局张集铁路项目部中铁四局张集铁路项目部友谊水库站DK6
9、7+390中铁四局张集铁路项目部铁路大体建设工程动工、复工报告单铁基Ol建设项目名称新建铁路张家口至集宁一次复线单项工程名称车辆安全预警防范及车号自动识别系统设备安装工程工程地点庙梁至友谊水库施工单位中铁四局集团张集铁路项目部申请开工日期2011年2月20日实际开竣工日期开工2011年2月20日竣工2011年3月25日开工项目的主要工程内容1 .庙梁站,张集线DK101+015处安装THDS-A设备2台。2 .友谊水库站,张集线DK67+390处安装THDS-A设备2台。施工准备情况1、施工图纸已经能满足施工需要;2、施工定测、技术交底已经进行;3、施工现场条件已经具备;4、施工方案、安全措施
10、已制定;5、主要材料供应已经落实,施工机具、劳动力能满足施工需要。存在问题无审批意见建设单位:监理单位:申请动工单位:中铁四局集团张集铁路项目部审批单位:附注:本报告由申请动工单位规按期间,在动工前填报一式五份,施工单位三份,监理一份,建设单位一份。进场施工机械、设备报验单:S颤目名称:新建铁路张家口至集宁一次复线施T合同段:J臊至友谊水库编号:车辆平安预警防范及车号自动识别系统设备安装工程致内蒙古沁原监理公司张集铁路项目部(项目监理机构):下列施工机械、设备能满足工程施工需要,请审查签证并准予使用。承包单位(章)中铁四局集团张集铁路项目部项目经理日期序号用械设备名称三S3数量琳状况进场日期使
11、用工点备注1场强仪XCDT-51良好J球铉2万用表1良好j三三saw3热塑枪1良好庙鎏故谊雌4组合Xft1良好三3三SiW5扳子500mm1良好6钢锯1良好j三三sami7三爪耙2良好8锹、镐2良好三三SiW致中铁四局集团张集铁路项目部(承包单位):经审查:同意使用不同意使用项目监理机构(章)专业监理工程师日期注:1.对性能、数量不符合要求需要改换或补充的缘故另附说明;2.本表一式4份,承包单位2份,监理单位、建设单位各1份。要紧进场人员报审表工S项目名称:新建铁路张家口至集宁一次复线版E合同段:庙峰友谊水库编号:车辆平安预警防范及车号自动识别系统设备安装工程致内蒙古沁原监理公司张集铁路项目部
12、(项目监理机构):兹证明这些管理(技术)人员满足招标文件要求,请予以审查。附:报审人员资格证明复印件。承包单位(章)中铁四局集团张集铁路项目部负责人0期序号姓名性别出生年月职务学历专业职称专业年限备注1李雪峰男工程师大学车辆工程师122于彦忠男谓币大学电子缸153杨玉洲男I中专物技师254男IAW技师305梁明男工程师大学车辆工程师25审查意见:项目监理机构(章)总监/专业监理工程师日期注:本表一式4份,承包单位2份,监理单位、建设单位各1份。进场材料/构配件/设备报验单工三项目名称:新建铁路张家口至集宁一次复线施1.合同段:庙梁至友谊水库编号:车辆平安预警防范及车号自动识别系统设备安装工程致内蒙占沁原监理公司张集铁路项目部(项目监理机构):下列原材料/构件/设备经自检符合技术规范要求,报请验证并准予在指定的部位使用。附件:1.出厂质量保证书(产品合格证);2 .出厂检验报告;3 .自检试验报告。承包单位(章)中铁四局集团张集铁路项目部负责人日期名称车辆轴温智能探测系统规格及型号HTKTHDS-A本批数量2套供货单位哈尔滨威克公司到达时间合格证齐全来源或产地哈尔滨威克公司使用工点及部位庙梁站自验情况取样地点及日期庙梁站2010年12月25日检验人及检验日期2010
