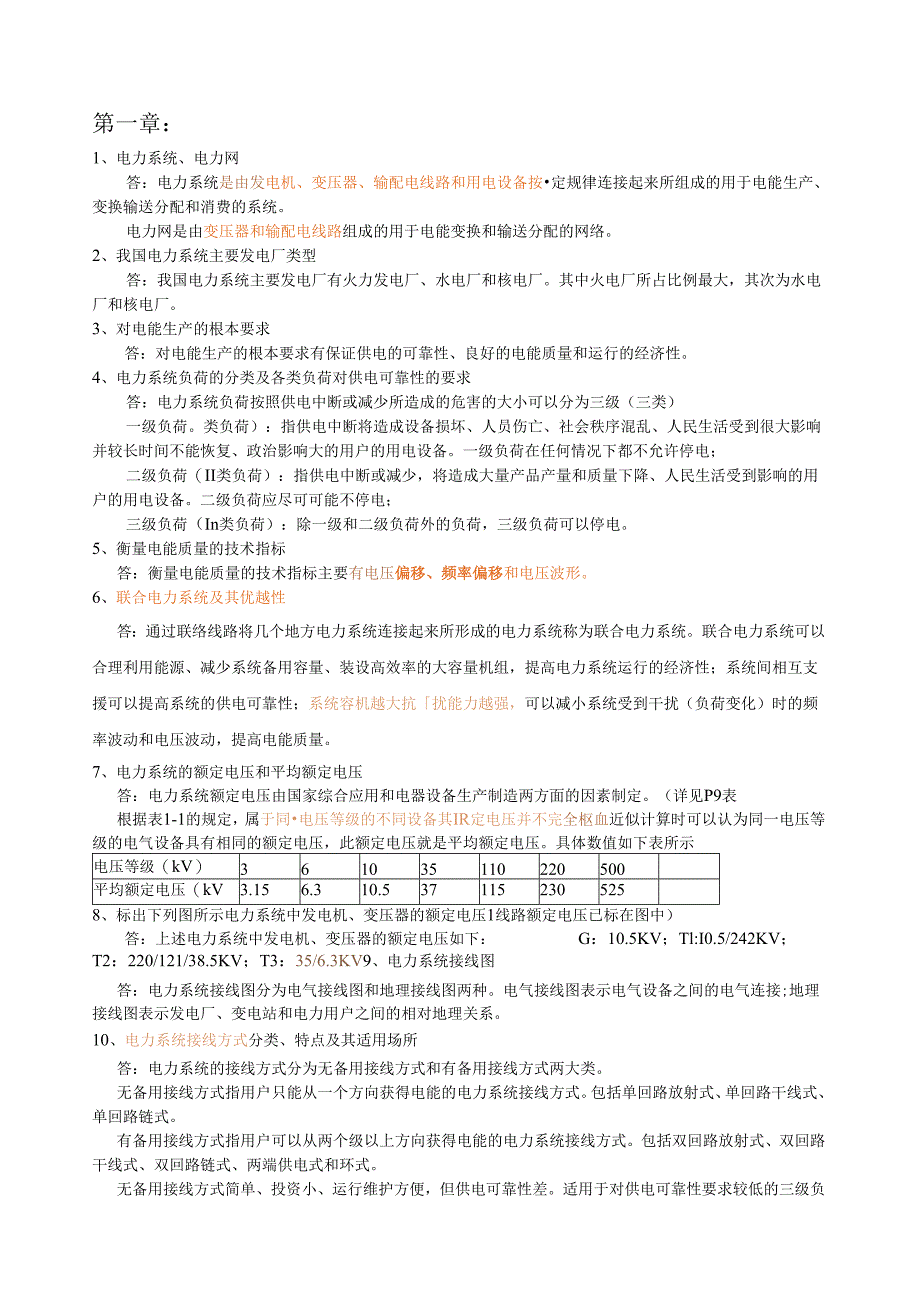

1、第一章：1、电力系统、电力网答：电力系统是由发电机、变压器、输配电线路和用电设备按定规律连接起来所组成的用于电能生产、变换输送分配和消费的系统。电力网是由变压器和输配电线路组成的用于电能变换和输送分配的网络。2、我国电力系统主要发电厂类型答：我国电力系统主要发电厂有火力发电厂、水电厂和核电厂。其中火电厂所占比例最大，其次为水电厂和核电厂。3、对电能生产的根本要求答：对电能生产的根本要求有保证供电的可靠性、良好的电能质量和运行的经济性。4、电力系统负荷的分类及各类负荷对供电可靠性的要求答：电力系统负荷按照供电中断或减少所造成的危害的大小可以分为三级（三类）一级负荷。类负荷）：指供电中断将造成设备
2、损坏、人员伤亡、社会秩序混乱、人民生活受到很大影响并较长时间不能恢复、政治影响大的用户的用电设备。一级负荷在任何情况下都不允许停电；二级负荷（II类负荷）：指供电中断或减少，将造成大量产品产量和质量下降、人民生活受到影响的用户的用电设备。二级负荷应尽可可能不停电；三级负荷（In类负荷）：除一级和二级负荷外的负荷，三级负荷可以停电。5、衡量电能质量的技术指标答：衡量电能质量的技术指标主要有电压偏移、频率偏移和电压波形。6、联合电力系统及其优越性答：通过联络线路将几个地方电力系统连接起来所形成的电力系统称为联合电力系统。联合电力系统可以合理利用能源、减少系统备用容量、装设高效率的大容量机组，提高电
3、力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容机越大抗扰能力越强，可以减小系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。7、电力系统的额定电压和平均额定电压答：电力系统额定电压由国家综合应用和电器设备生产制造两方面的因素制定。（详见P9表根据表1-1的规定，属于同电压等级的不同设备其IR定电压并不完全枢血近似计算时可以认为同一电压等级的电气设备具有相同的额定电压，此额定电压就是平均额定电压。具体数值如下表所示电压等级（kV）361035110220500平均额定电压（kV）3.156.310.5371152305258、标出下列图所示电力系统中发电机、变压器
4、的额定电压1线路额定电压已标在图中）答：上述电力系统中发电机、变压器的额定电压如下：G：10.5KV；Tl:I0.5/242KV；T2：220/121/38.5KV；T3：35/6.3KV9、电力系统接线图答：电力系统接线图分为电气接线图和地理接线图两种。电气接线图表示电气设备之间的电气连接;地理接线图表示发电厂、变电站和电力用户之间的相对地理关系。10、电力系统接线方式分类、特点及其适用场所答：电力系统的接线方式分为无备用接线方式和有备用接线方式两大类。无备用接线方式指用户只能从一个方向获得电能的电力系统接线方式。包括单回路放射式、单回路干线式、单回路链式。有备用接线方式指用户可以从两个级以

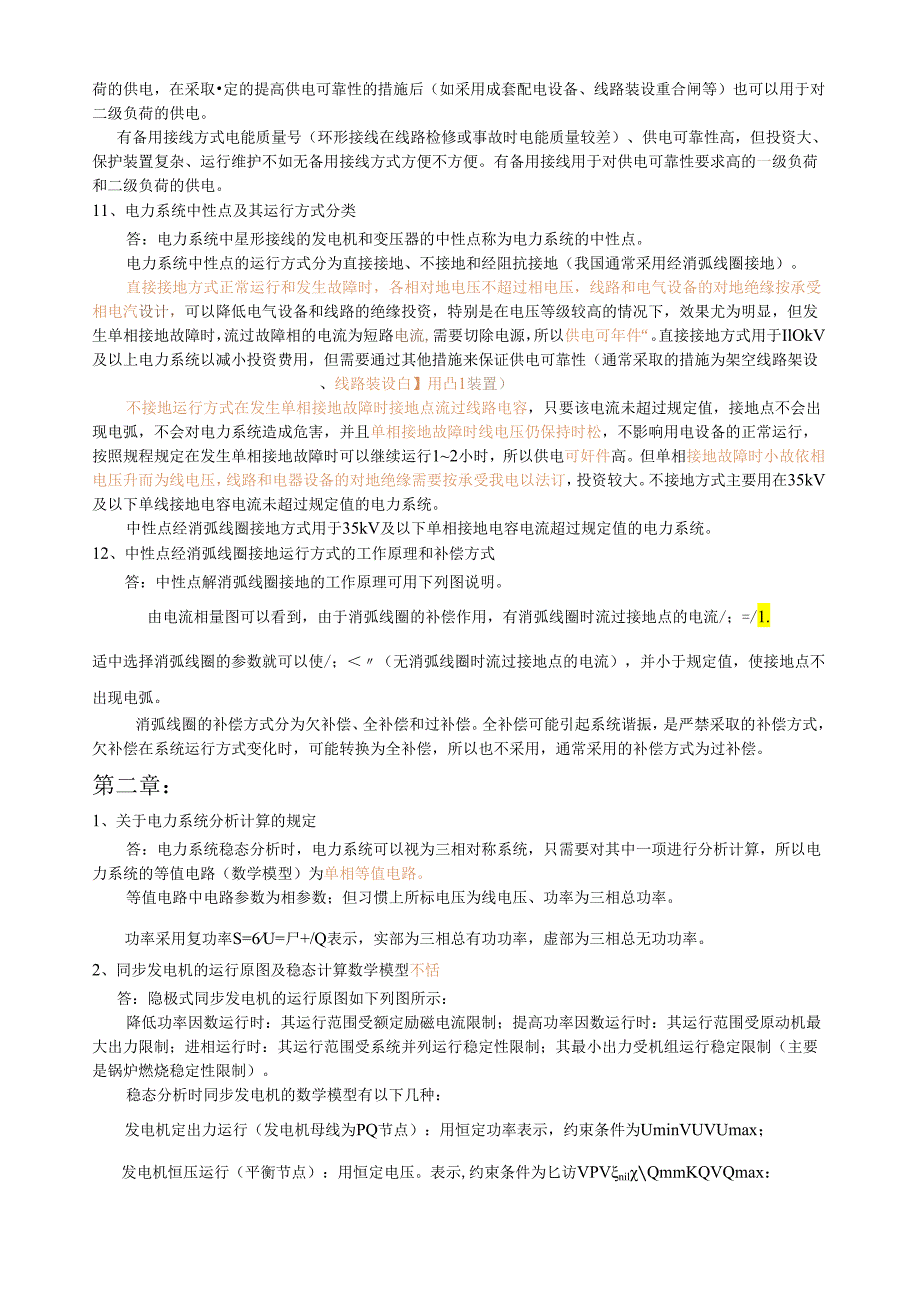

5、上方向获得电能的电力系统接线方式。包括双回路放射式、双回路干线式、双回路链式、两端供电式和环式。无备用接线方式简单、投资小、运行维护方便，但供电可靠性差。适用于对供电可靠性要求较低的三级负荷的供电，在采取定的提高供电可靠性的措施后（如采用成套配电设备、线路装设重合闸等）也可以用于对二级负荷的供电。有备用接线方式电能质量号（环形接线在线路检修或事故时电能质量较差）、供电可靠性高，但投资大、保护装置复杂、运行维护不如无备用接线方式方便不方便。有备用接线用于对供电可靠性要求高的一级负荷和二级负荷的供电。11、电力系统中性点及其运行方式分类答：电力系统中星形接线的发电机和变压器的中性点称为电力系统的中
6、性点。电力系统中性点的运行方式分为直接接地、不接地和经阻抗接地（我国通常采用经消弧线圈接地）。直接接地方式正常运行和发生故障时，各相对地电压不超过相电压，线路和电气设备的对地绝缘按承受相电汽设计，可以降低电气设备和线路的绝缘投资，特别是在电压等级较高的情况下，效果尤为明显，但发生单相接地故障时，流过故障相的电流为短路电流,需要切除电源，所以供电可年件“。直接接地方式用于IlOkV及以上电力系统以减小投资费用，但需要通过其他措施来保证供电可靠性（通常采取的措施为架空线路架设、线路装设白】用凸1装置）不接地运行方式在发生单相接地故障时接地点流过线路电容，只要该电流未超过规定值，接地点不会出现电弧，
7、不会对电力系统造成危害，并且单相接地故障时线电压仍保持时松，不影响用电设备的正常运行，按照规程规定在发生单相接地故障时可以继续运行12小时，所以供电可奸件高。但单相接地故障时小故依相电压升而为线电压，线路和电器设备的对地绝缘需要按承受我电以法订，投资较大。不接地方式主要用在35kV及以下单线接地电容电流未超过规定值的电力系统。中性点经消弧线圈接地方式用于35kV及以下单相接地电容电流超过规定值的电力系统。12、中性点经消弧线圈接地运行方式的工作原理和补偿方式答：中性点解消弧线圈接地的工作原理可用下列图说明。由电流相量图可以看到，由于消弧线圈的补偿作用，有消弧线圈时流过接地点的电流/；=/1.适
8、中选择消弧线圈的参数就可以使/；（无消弧线圈时流过接地点的电流），并小于规定值，使接地点不出现电弧。消弧线圈的补偿方式分为欠补偿、全补偿和过补偿。全补偿可能引起系统谐振，是严禁采取的补偿方式，欠补偿在系统运行方式变化时，可能转换为全补偿，所以也不采用，通常采用的补偿方式为过补偿。第二章：1、关于电力系统分析计算的规定答：电力系统稳态分析时，电力系统可以视为三相对称系统，只需要对其中一项进行分析计算，所以电力系统的等值电路（数学模型）为单相等值电路。等值电路中电路参数为相参数；但习惯上所标电压为线电压、功率为三相总功率。功率采用复功率S=6U=尸+/Q表示，实部为三相总有功功率，虚部为三相总无功

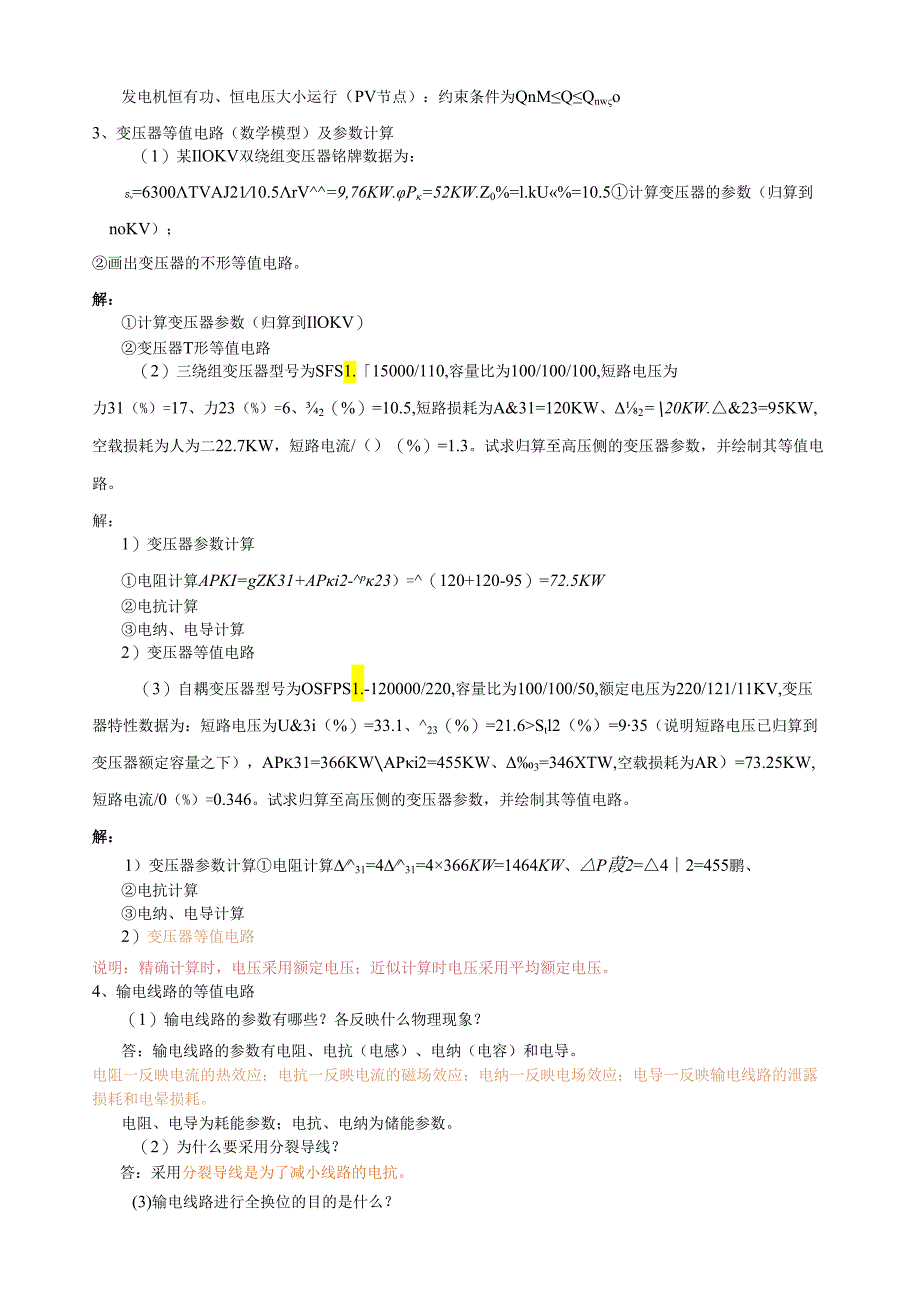

9、功率。2、同步发电机的运行原图及稳态计算数学模型不恬答：隐极式同步发电机的运行原图如下列图所示：降低功率因数运行时：其运行范围受额定励磁电流限制；提高功率因数运行时：其运行范围受原动机最大出力限制；进相运行时：其运行范围受系统并列运行稳定性限制；其最小出力受机组运行稳定限制（主要是锅炉燃烧稳定性限制）。稳态分析时同步发电机的数学模型有以下几种：发电机定出力运行（发电机母线为PQ节点）：用恒定功率表示，约束条件为UminVUVUmax；发电机恒压运行（平衡节点）：用恒定电压。表示,约束条件为匕访VPVnilQmmKQVQmax：发电机恒有功、恒电压大小运行（PV节点）：约束条件为QnMQQnwo
10、3、变压器等值电路（数学模型）及参数计算（1）某IlOKV双绕组变压器铭牌数据为：Sn=6300TVAJ2110.5rV=9,76KW.P=52KW.Z0%=l.kU%=10.5计算变压器的参数（归算到noKV）；画出变压器的不形等值电路。解：计算变压器参数（归算到IlOKV）变压器T形等值电路（2）三绕组变压器型号为SFS1.15000/110,容量比为100/100/100,短路电压为力31（%）=17、力23（%）=6、2（%）=10.5,短路损耗为A&31=120KW、2=20KW.&23=95KW,空载损耗为人为二22.7KW，短路电流/（）（%）=1.3。试求归算至高压侧的变压器参
11、数，并绘制其等值电路。解：1）变压器参数计算电阻计算APKI=gZK31+APi2-p23）=（120+120-95）=72.5KW电抗计算电纳、电导计算2）变压器等值电路（3）自耦变压器型号为OSFPS1.-120000/220,容量比为100/100/50,额定电压为220/121/11KV,变压器特性数据为：短路电压为U&3i（%）=33.1、23（%）=21.6Stl2（%）=935（说明短路电压已归算到变压器额定容量之下），APk31=366KWAPi2=455KW、3=346XTW,空载损耗为AR）=73.25KW,短路电流/0（%）=0.346。试求归算至高压侧的变压器参数，并绘
12、制其等值电路。解：1）变压器参数计算电阻计算31=431=4366KW=1464KW、P葭2=42=455鹏、电抗计算电纳、电导计算2）变压器等值电路说明：精确计算时，电压采用额定电压；近似计算时电压采用平均额定电压。4、输电线路的等值电路（1）输电线路的参数有哪些？各反映什么物理现象？答：输电线路的参数有电阻、电抗（电感）、电纳（电容）和电导。电阻一反映电流的热效应；电抗一反映电流的磁场效应；电纳一反映电场效应；电导一反映输电线路的泄露损耗和电晕损耗。电阻、电导为耗能参数；电抗、电纳为储能参数。（2）为什么要采用分裂导线？答：采用分裂导线是为了减小线路的电抗。(3)输电线路进行全换位的目的是
13、什么？答：输电线路进行全换位的H的是使输电线路各相的参数(也抗、电纳)相等。(4)输电线路按长度分类方法答：根据线路长度，线路可以分为短线路、中等长度线路和长线路。短线路一线路长度小于100km的架空输电线路和电压不超过IOkV的电缆线路；中等长度线路一线路长度大于100km,小于30Okm的架空输电线路；长线路一长度大于300km的架空输电线路。(5)输电线路的等值电路答：输电线路的电导一般可以忽略。中等长度线路采用江形集中参数电路。短线路可以忽略电纳影响，用电阻与电抗串联的集中参数电路表示；长线路用修正后的乃形集中参数电路表示。(6) IlOKV架空输电线路长度为80km,三相导线平行布置
14、，线间距离为4m,导线型号为1.GJ150,计算其参数并画出其等值电路。(1.GJT50导线计算外径为17mm)解：由于线路为长度小于100km的短线路，线路的电纳和电导可以忽略不计，因而只需计算其电抗和电阻。17D,=1.2645(w)=500(cm),导线计算半径r=三=8.5(m),标称截面为S=150(加?)，取导线的电阻率为P=31.5Cj三输电线路的总电阻和总电抗分别为：R=ril=0.2180=16.8().X=取=0.41680=33.28()输电线路的单相等值电路如图(7) 220KV同杆双回架空输电线路长度为200km,三相导线平行布置，导线之间的距离为6.0m,导线型号为
