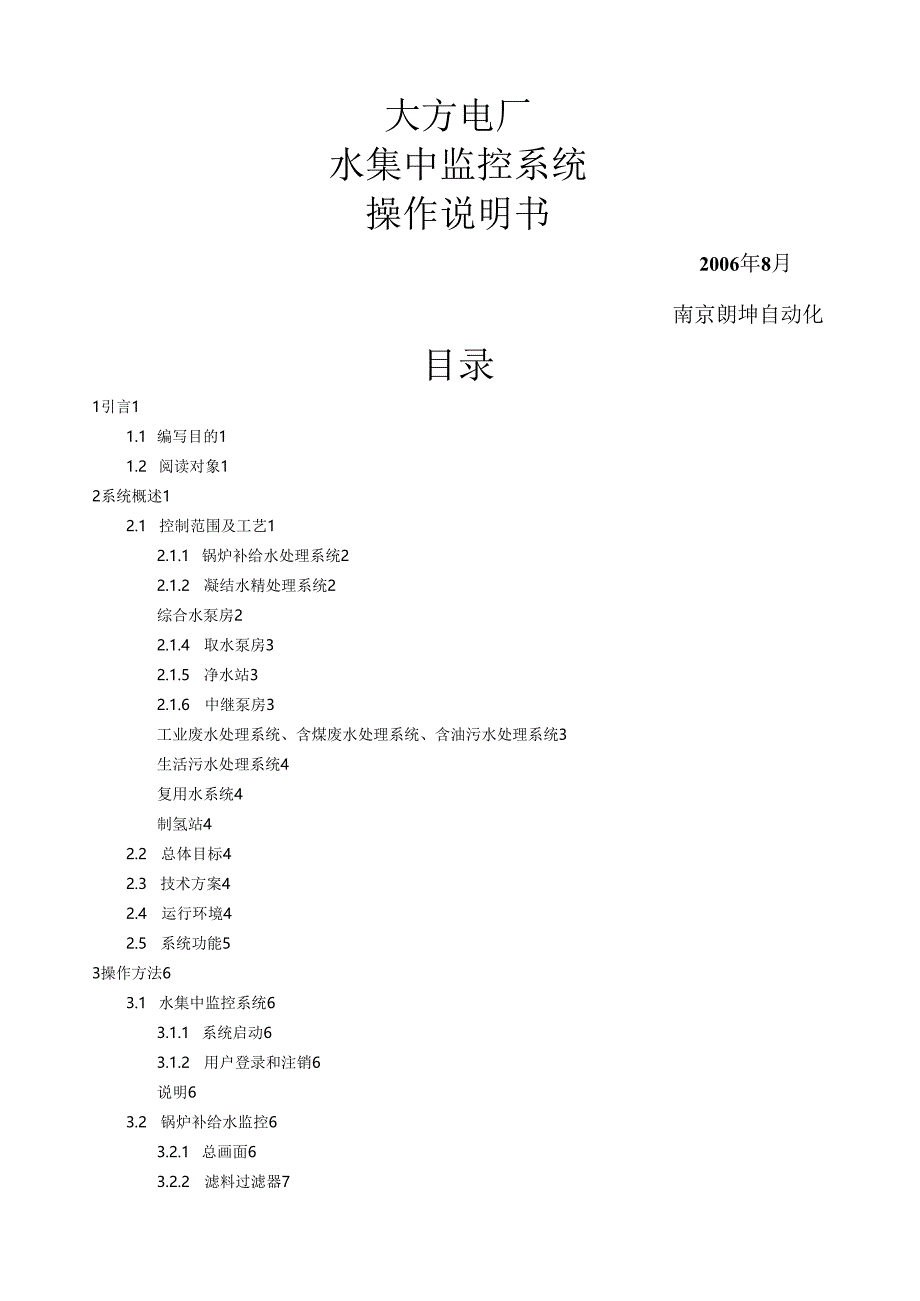

1、大方电厂水集中监控系统操作说明书2006年8月南京朗坤自动化目录1引言11.1 编写目的11.2 阅读对象12系统概述12.1 控制范围及工艺12.1.1 锅炉补给水处理系统22.1.2 凝结水精处理系统2综合水泵房22.1.4 取水泵房32.1.5 净水站32.1.6 中继泵房3工业废水处理系统、含煤废水处理系统、含油污水处理系统3生活污水处理系统4复用水系统4制氢站42.2 总体目标42.3 技术方案42.4 运行环境42.5 系统功能53操作方法63.1 水集中监控系统63.1.1 系统启动63.1.2 用户登录和注销6说明63.2 锅炉补给水监控63.2.1 总画面63.2.2 滤料过

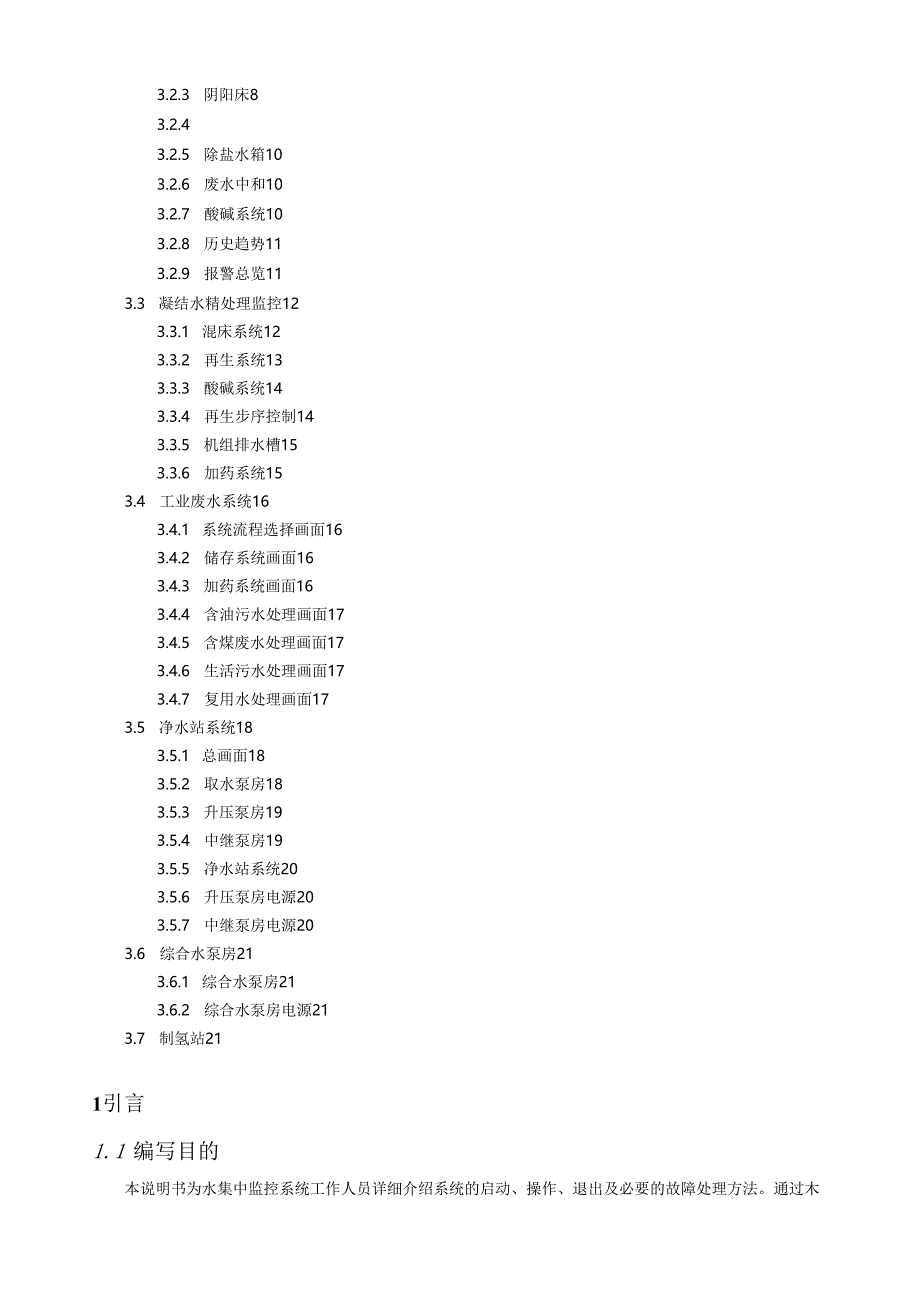

2、滤器73.2.3 阴阳床83.2.43.2.5 除盐水箱103.2.6 废水中和103.2.7 酸碱系统103.2.8 历史趋势113.2.9 报警总览113.3 凝结水精处理监控123.3.1 混床系统123.3.2 再生系统133.3.3 酸碱系统143.3.4 再生步序控制143.3.5 机组排水槽153.3.6 加药系统153.4 工业废水系统163.4.1 系统流程选择画面163.4.2 储存系统画面163.4.3 加药系统画面163.4.4 含油污水处理画面173.4.5 含煤废水处理画面173.4.6 生活污水处理画面173.4.7 复用水处理画面173.5 净水站系统183.5
3、.1 总画面183.5.2 取水泵房183.5.3 升压泵房193.5.4 中继泵房193.5.5 净水站系统203.5.6 升压泵房电源203.5.7 中继泵房电源203.6 综合水泵房213.6.1 综合水泵房213.6.2 综合水泵房电源213.7 制氢站211引言1.1 编写目的本说明书为水集中监控系统工作人员详细介绍系统的启动、操作、退出及必要的故障处理方法。通过木说明书，相关人员能够掌握并利用水集中监控系统完成化水系统的集中监控。1.2 阅读对象本说明书的阅读对象为大方电厂化学分场相关工作人员，包括操作人员和管理人员等。2系统概述控制范围及工艺本集中监控系统的主要控制对象为锅炉补给

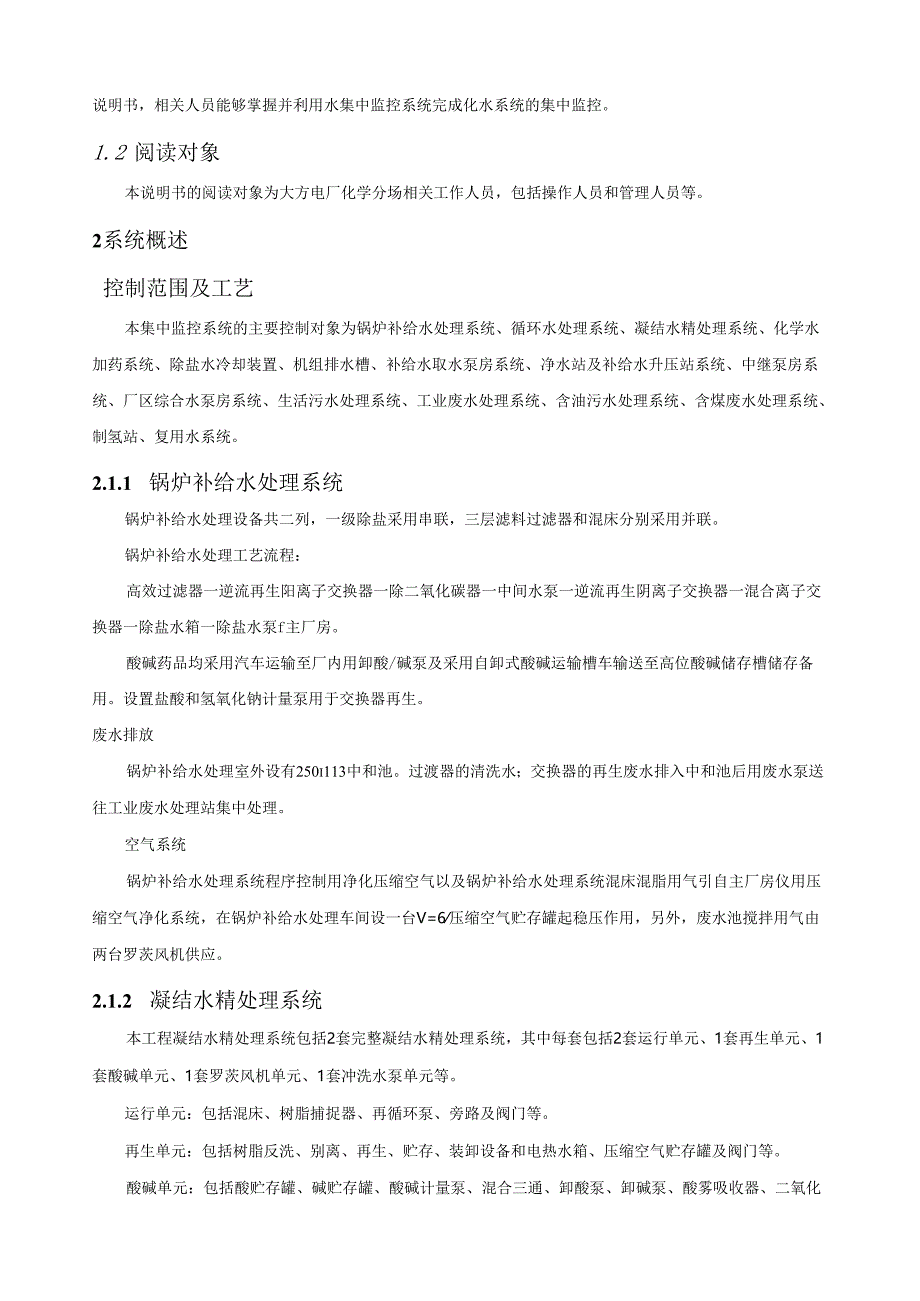

4、水处理系统、循环水处理系统、凝结水精处理系统、化学水加药系统、除盐水冷却装置、机组排水槽、补给水取水泵房系统、净水站及补给水升压站系统、中继泵房系统、厂区综合水泵房系统、生活污水处理系统、工业废水处理系统、含油污水处理系统、含煤废水处理系统、制氢站、复用水系统。2.1.1 锅炉补给水处理系统锅炉补给水处理设备共二列，一级除盐采用串联，三层滤料过滤器和混床分别采用并联。锅炉补给水处理工艺流程：高效过滤器一逆流再生阳离子交换器一除二氧化碳器一中间水泵一逆流再生阴离子交换器一混合离子交换器一除盐水箱一除盐水泵f主厂房。酸碱药品均采用汽车运输至厂内用卸酸/碱泵及采用自卸式酸碱运输槽车输送至高位酸碱储存
5、槽储存备用。设置盐酸和氢氧化钠计量泵用于交换器再生。废水排放锅炉补给水处理室外设有250i113中和池。过渡器的清洗水；交换器的再生废水排入中和池后用废水泵送往工业废水处理站集中处理。空气系统锅炉补给水处理系统程序控制用净化压缩空气以及锅炉补给水处理系统混床混脂用气引自主厂房仪用压缩空气净化系统，在锅炉补给水处理车间设一台V=6压缩空气贮存罐起稳压作用，另外，废水池搅拌用气由两台罗茨风机供应。2.1.2 凝结水精处理系统本工程凝结水精处理系统包括2套完整凝结水精处理系统，其中每套包括2套运行单元、1套再生单元、1套酸碱单元、1套罗茨风机单元、1套冲洗水泵单元等。运行单元：包括混床、树脂捕捉器、
6、再循环泵、旁路及阀门等。再生单元：包括树脂反洗、别离、再生、贮存、装卸设备和电热水箱、压缩空气贮存罐及阀门等。酸碱单元：包括酸贮存罐、碱贮存罐、酸碱计量泵、混合三通、卸酸泵、卸碱泵、酸雾吸收器、二氧化碳吸收器等设备。罗茨风机单元：包括罗茨风机、消音器、风机人口滤清器、平安阀、逆止阀等。冲洗水泵单元：包括冲洗水泵、阀门等2综合水泵房综合水泵房位于厂区配水站内，泵房内装设生活水泵2台、电动消防水泵2台、柴油消防水泵2台、消防稳压泵4台、消防用气压罐装置、工业水泵5台、化学水泵2台、过滤水升压泵2台、循环水补充水泵3台、及电动阀门等。2取水泵房补给水取水泵房位于厂距主厂房1.8公里的江边，泵房内装设
7、补给水取水泵4台、排水泵2台、旋转滤网1台及电动阀门等。各水泵均与出口液控蝶阀联锁。2.1.5净水站净水站位于厂距中继泵房1公里、距，除净水站设备外，还包括升压水泵4台、排水泵2台及电动阀门等。各水泵均与出口液控蝶阀联锁。2中继泵房中继泵房位于厂距主厂房0.8公里处，中继泵房内装设中继升压水泵4台、排水泵2台及电动阀门等。各水泵均与出口液控蝶阀联锁。2工业废水处理系统、含煤废水处理系统、含油污水处理系统工业废水处理系统：其处理流程如下：a.酸碱废水:包括锅炉补给水处理系统再生排水、凝结水处理系统再生排水（锅炉正常运行时），酸、碱浊度合格I酸碱废水一经常性废水贮存槽一转运泵一最终中和池一出水监督
8、池一至供水复用水池。ItJ浊度不合格tItPH调整箱一混合箱一斜板澄清器b.含重金属废水:包括凝结水处理系统再生排水（锅炉启动初期）、机组启动排水、锅炉化学清洗排水、空气预热器清洗排水、除尘器冲洗水等。其处理流程如下：酸、次氯酸钠、碱酸、碱混凝剂、助凝剂III非经常性废水一非经常性废水贮存槽一转运泵一PH调整箱一混合箱一斜板一澄清器一酸、碱I最终中和池一出水监督箱一供水复用水池。含煤废水处理系统含煤废水经预沉淀后送至含煤废水贮存槽，在槽内进行氧化、除重金属离子及混凝处理后用转运泵将废水送至膜式过滤器进行过滤，过滤后的合格出水自流至最终中和池进行进一步处理后复用。从膜式过滤器底部排出的煤渣等送至
9、工业废水处理系统的污泥输送泵或用小车运出。含油污水处理系统破乳剂含油污水一隔油池f气浮装置f中间水池T中间水泵f活性碳过滤器f工业废水复用水池2生活污水处理系统其处理工艺为：风机I泵升压JIA生活污水调节池初沉池生物接触氧化池二沉池污泥池J1吸粪车送至灰场泵升压消舞丽收水池复丽砺冢生活污水处理系统的设备主要包括：2台清污机、3台污水提升水泵、组合式污水处理设备、3台鼓风机。2复用水系统所有废水经工业废水处理站处理后自流至复用水池，复用水池与工业废水处理站合建。复用水池内装有两台复用水泵（变频）和两台灰场升压泵。2系统包括：水电解制氢装置、氢气枯燥装置、储氢罐、闭式除盐冷却水装置。2.2 总体目
10、标水系统集中控制系统配备3台独立的监控上位工控机，做为操作员站，并具有多级平安管理功能，经平安检验后，可任意定义一台为工程师站。2.3 技术方案水系统集中监控网络中的主干网络采用100M光纤以太网，采用双缆冗余星形网络结构。在每台上位机上配置2块100M工业级网络通讯适配卡。整个系统配置2台工业级进口光纤主交换机设备，布置在水系统集中控制室，在各分工艺系统根据需要配置冗余的工业级分支交换机。P1.C和上位机上提供冗余的100M以太网通讯接口，当一条网络线路通讯故障时，通过上层网可自动切换至另一条线路，不影响上层网络对本系统的监控。2.4 运行环境集中操作站、子系统就地操作站基于Windows2
11、000Professional平台。效劳器基于Windows2000Server平台。2.5系统功能操作员站的根本功能如下： 监视系统内每一个模拟量和数字量 显示并确认报警 显示操作指导 建立趋势画面并获得趋势信息 控制驱动装置 自动和手动控制方式的选择 调整过程设定值和偏置等 设备和网络系统故障诊断和状态监视功能工程师站的根本功能如下： 程序开发 系统诊断 控制系统组态 数据库管理和维护 画面的编辑及修改效劳器的根本功能如下： I/O驱动 数据库显示功能平安功能历史数据管理事件记录数据库接口与数据通讯在工程师站上生成的任何显示画面和趋势图等，均应能通过网络加载到操作员站。各程控系统P1.C控
12、制程序的组态和修改应可在网络控制系统的工程师站上进行，并通过网络下载到程序控制系统的P1.C中。通过网络，工程师站应能调出系统内任一P1.C站的系统组态信息和有关数据，还可以使需方人员将组态的数据从工程师站下载到各P1.C站和操作员站。此外，当重新组态的数据被确认后，系统应能自动地刷新其内存。3操作方法3.1 水集中监控系统3.1.1 系统启动1、2、在集中监控站进入windows系统桌面。厨系统图标，启动后将进入大方发电厂水集中监控系统的“主菜单画面”（如下列图所示）。该画面作用如下: 提供了进入各子系统的选择菜单，通过点击可分别进入; 提供了用户登录和用户注销按钮;用户登录和注销为了防止无
13、权限操作，用户必须首先登录才能进行相关操作，用户权限分操作员和工程师两种,权限说明如下： 操作员：允许在运行环境下进行操作，包括模式选择、流程启停、设备开关等； 工程师：除操作员功能外，可以点击图图标退出运行系统、进入开发环境等。在主菜单画面上点击“用户登录”按钮，弹出如下登录界面：填入用户名和密码后，点击确定按钮登录成功即获得相应权限。当用户操作完成后，可以点击“用户注销”按钮退出登录，此时已无操作权限，点击相关按钮将弹出如下对话框：说明设备图标显示含义： 红色：阀门开、电机启动； 绿色：阀门关、电机停止； 红闪：设备故障；3.2锅炉补给水监控3.2.1 总画面在主菜单画面上点击“锅炉补给水
14、处理”文字，显示化水总画面如下:画面结构分四个区域，从上往下分别为： 主标题条：从左至右分别为朗坤图标、用户登录注销按钮、子系统名称、日期时间显示、返回主菜单按钮； 切换按钮条：从左至右分别为化水总画面、滤料过渡器、阴阳床系统一、阴阳床系统二、混床系统、除盐水箱、废水中和、酸碱系统、历史趋势、报警总览和报表窗口； 主监控区：该区域为画面主要监控区，直观清晰显示控制对象和工艺流程，提供操作人员监控界面； 报警条：实时显示当前报警。本画面显示锅炉补给水系统的完整工艺流程和主要控制对象，通过该画面操作人员可以监视锅炉补给水系统的当前状态。3.2.2 滤料过滤器在锅炉补给水监控系统子按钮条上点击“滤料
