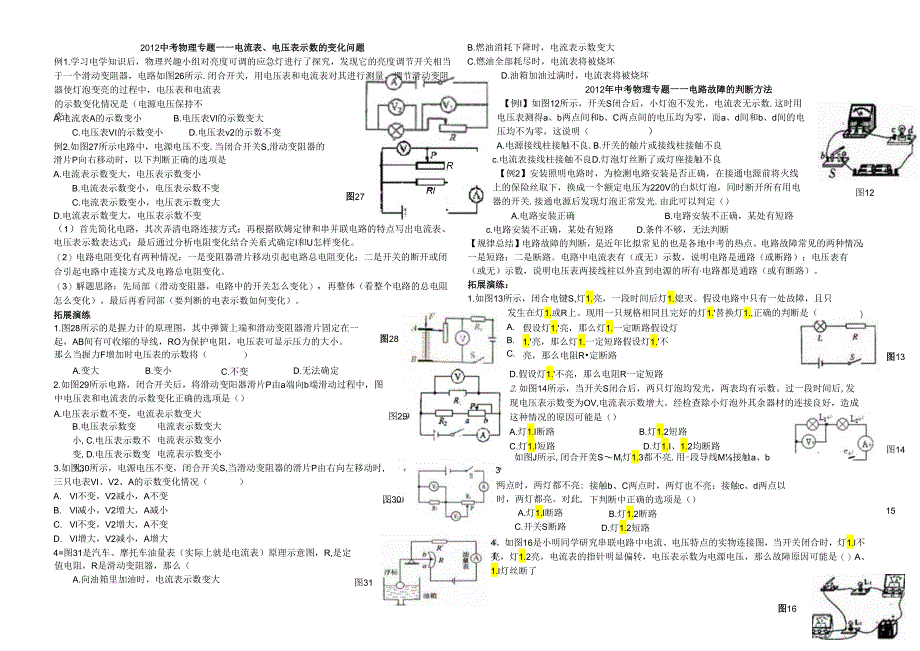

1、2012中考物理专题一一电流表、电压表示数的变化问题例1.学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图26所示.闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）A.电流表A的示数变小B.电压表Vl的示数变大C.电压表VI的示数变小D.电压表v2的示数不变例2.如图27所示电路中，电源电压不变.当闭合开关S,滑动变阻器的滑片P向右移动时，以下判断正确的选项是A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大
2、Rl图27D.电流表示数变大，电压表示数不变（1）首先简化电路，其次弄清电路连接方式；再根据欧姆定律和串并联电路的特点写出电流表、电压表示数表达式：最后通过分析电阻变化结合关系式确定I和U怎样变化。（2）电路电阻变化有两种情况：一是变阻器滑片移动引起电路总电阻变化；二是开关的断开或闭合引起电路中连接方式及电路总电阻变化。（3）解题思路：先局部（滑动变阻器，电路中的开关怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看同部（要判断的电表示数如何变化）。拓展演练RB.燃油消耗下降时，电流表示数变大C.燃油全部耗尽时，电流表将被烧坏D.油箱加油过满时，电流表将被烧坏2012年中考物理专题一一
3、电路故障的判断方法【例I】如图12所示，开关S闭合后，小灯泡不发光，电流表无示数.这时用电压表测得a、b两点间和b、C两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明（）A.电源接线柱接触不良.B.开关的触片或接线柱接触不良c.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良【例2】安装照明电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关.接通电源后发现灯泡正常发光.由此可以判定（）图12A.电路安装正确B.电路安装不正确，某处有短路c.电路安装不正确，某处有短路D.条件不够，无法判断【规律总结】电
4、路故障的判断，是近年比拟常见的也是各地中考的热点。电路故障常见的两种情况：一是短路：二是断路。电路中电流表有（或无）示数，说明电路是通路（或断路）；电压表有（或无）示数，说明电压表两接线柱以外直到电源的所有电路都是通路（或有断路）。拓展演练：1.如图13所示，闭合电键S,灯1.亮，一段时间后灯1.熄灭。假设电路中只有一处故障，且只1.图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，RO为保护电阻，电压表可显示压力的大小。那么当握力F增加时电压表的示数将（A.变大B.变小）C.不变D.无法确定2.如图29所示电路，闭合开关后，将滑动变阳器滑片P由a端向
5、b端滑动过程中，图中电压表和电流表的示数变化正确的选项是（）A.电压表示数不变，电流表示数变大B.电压表示数变小,C.电压表示数不变,D.电压表示数变大,电流表示数变大电流表示数变小电流表示数变小3.如图30所示，电源电压不变，闭合开关S,当滑动变阻器的滑片P由右向左移动时,三只电表VI、V2、A的示数变化情况（）A. Vl不变，V2减小，A不变B. Vl减小，V2增大，A减小C. Vl不变，V2增大，A不变D. Vl增大，V2减小，A增大4=图31是汽车、摩托车油量表（实际上就是电流表）原理示意图，R,是定值电阻，R是滑动变阻器，那么（A.向油箱里加油时，电流表示数变大图28图293。图30
6、图31发生在灯1.或R上。现用一只规格相同且完好的灯1.替换灯1.,正确的判断是（A.B.C.假设灯1.亮，那么灯1.一定断路假设灯1.亮，那么灯1.一定短路假设灯1.不亮，那么电阻R定断路)图13D.假设灯1.不亮，那么电阻R一定短路2.如图14所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后,发现电压表示数变为OV,电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（）A.灯1.l断路B.灯1.2短路C.灯1.l短路D.灯1.I、1.2均断路图14如图J所示,闭合开美SMi灯1.3都不亮.用-段导线M接触a、b两点时，两灯都不亮;时，两灯都亮。对此

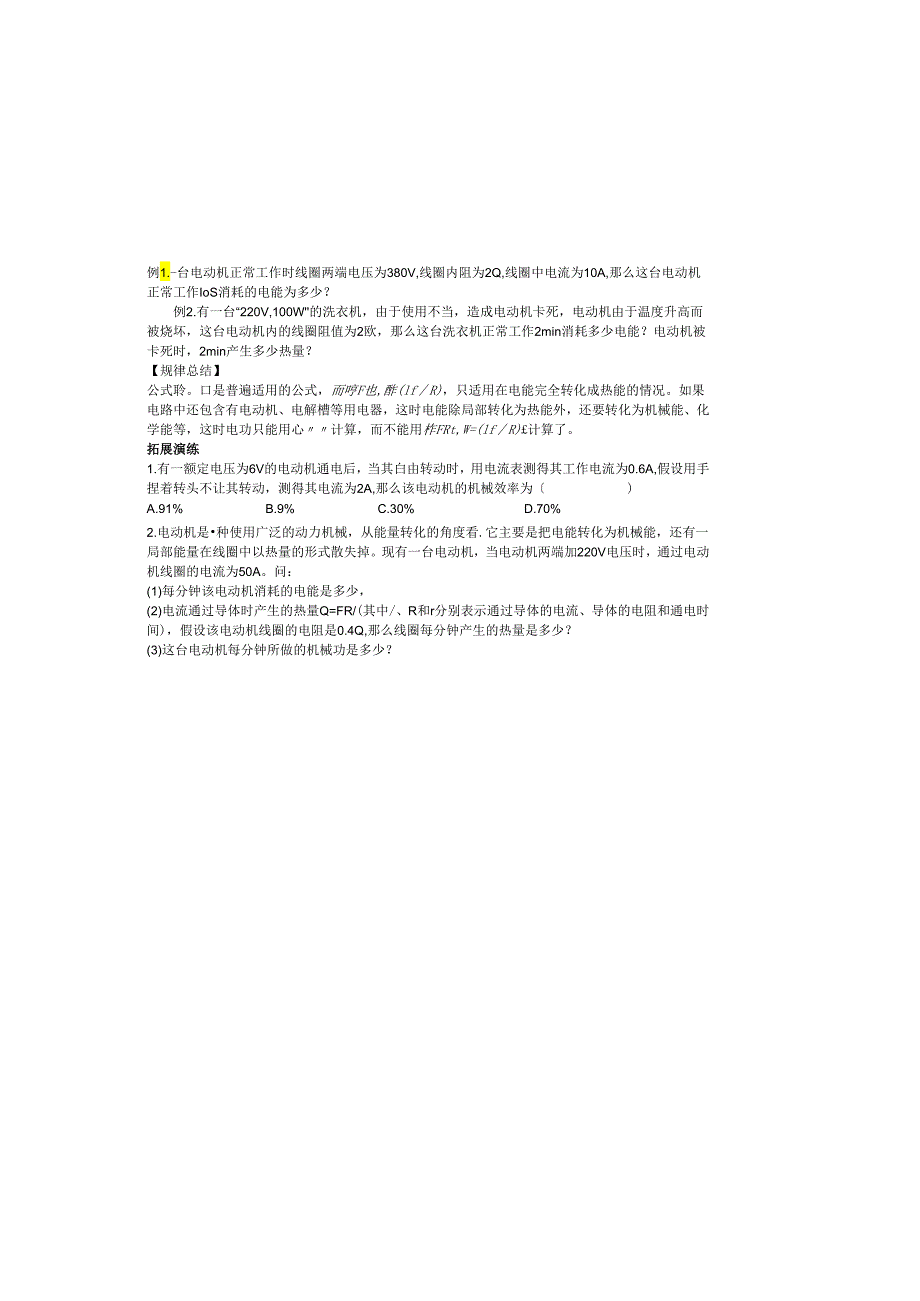

7、,A.灯1.l断路C.开关S断路接触b、C两点时，两灯也不亮：接触c、d两点以下判断中正确的选项是（）B.灯1.2断路D.灯1.2短路4。如图16是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯1.l不亮，灯1.2亮，电流表的指针明显偏转，电压表示数为电源电压，那么故障原因可能是（）A、1.l灯丝断了15图16例1.-台电动机正常工作时线圈两端电压为380V,线圈内阻为2Q,线圈中电流为10A,那么这台电动机正常工作IoS消耗的电能为多少？例2.有一台“220V,100W的洗衣机，由于使用不当，造成电动机卡死，电动机由于温度升高而被烧坏，这台电动机内的线圈阻值为2欧，那么这
8、台洗衣机正常工作2min消耗多少电能？电动机被卡死时，2min产生多少热量？【规律总结】公式聆。口是普遍适用的公式，而哼F也,酢(lfR)，只适用在电能完全转化成热能的情况。如果电路中还包含有电动机、电解槽等用电器，这时电能除局部转化为热能外，还要转化为机械能、化学能等，这时电功只能用心计算，而不能用柞FRt,W=(lfR)计算了。拓展演练1.有一额定电压为6V的电动机通电后，当其白由转动时，用电流表测得其工作电流为0.6A,假设用手捏着转头不让其转动，测得其电流为2A,那么该电动机的机械效率为)A.91%B.9%C.30%D.70%2.电动机是种使用广泛的动力机械，从能量转化的角度看.它主要

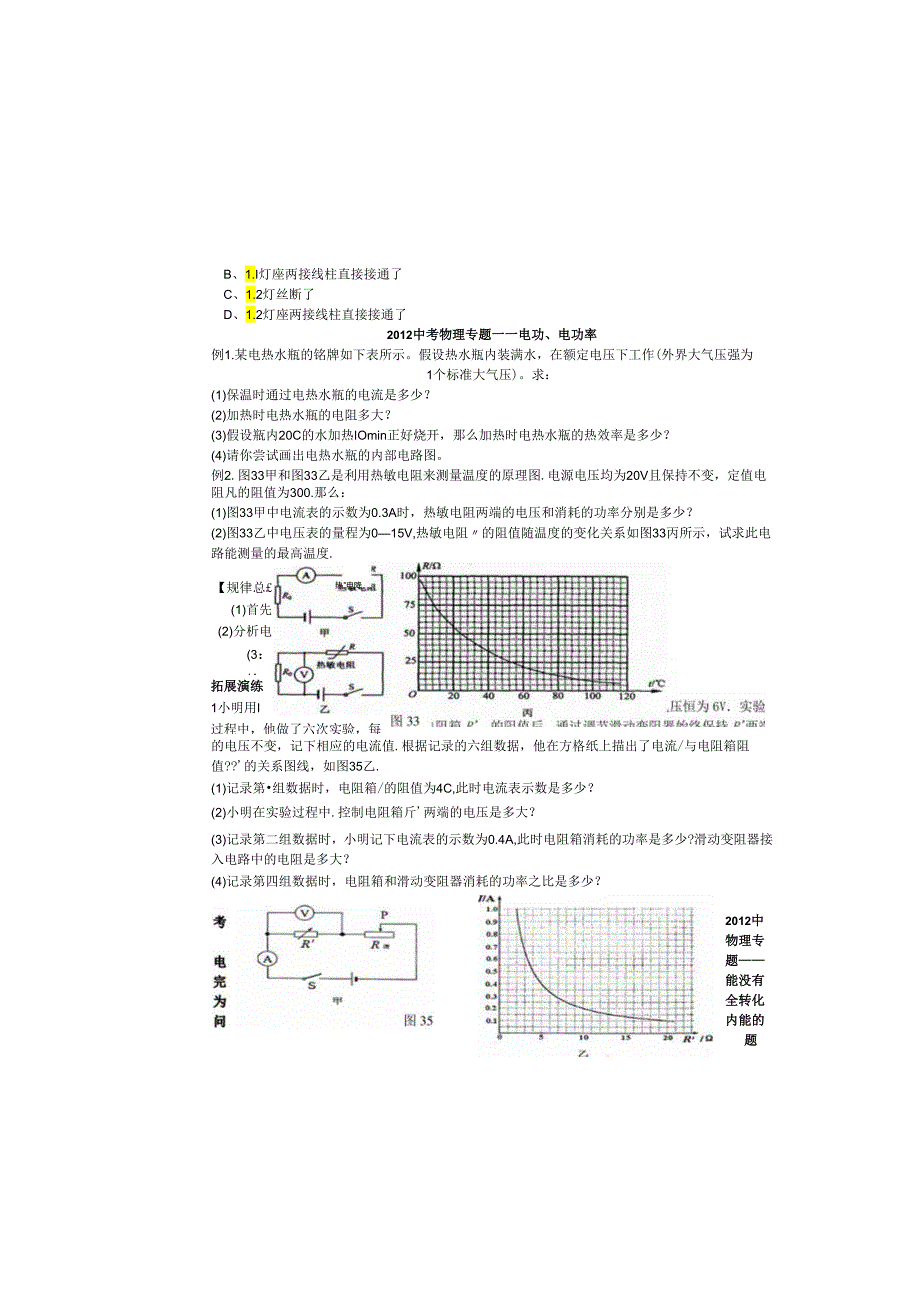

9、是把电能转化为机械能，还有一局部能量在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：(1)每分钟该电动机消耗的电能是多少，(2)电流通过导体时产生的热量Q=FR/(其中/、R和r分别表示通过导体的电流、导体的电阻和通电时间)，假设该电动机线圈的电阻是0.4Q,那么线圈每分钟产生的热量是多少？(3)这台电动机每分钟所做的机械功是多少？B、1.I灯座两接线柱直接接通了C、1.2灯丝断了D、1.2灯座两接线柱直接接通了2012中考物理专题一一电功、电功率例1.某电热水瓶的铭牌如下表所示。假设热水瓶内装满水，在额定电压下工作(外界大气压强为1
10、个标准大气压)。求：(1)保温时通过电热水瓶的电流是多少？(2)加热时电热水瓶的电阻多大？(3)假设瓶内20C的水加热IOmin正好烧开，那么加热时电热水瓶的热效率是多少？(4)请你尝试画出电热水瓶的内部电路图。例2.图33甲和图33乙是利用热敏电阻来测量温度的原理图.电源电压均为20V且保持不变，定值电阻凡的阻值为300.那么：(1)图33甲中电流表的示数为0.3A时，热敏电阻两端的电压和消耗的功率分别是多少？(2)图33乙中电压表的量程为015V,热敏电阻的阻值随温度的变化关系如图33丙所示，试求此电路能测量的最高温度.热电降【规律总(1)首先(2)分析电(3：(4：拓展演练1小明用I过程中，他做了六次实验，每的电压不变，记下相应的电流值.根据记录的六组数据，他在方格纸上描出了电流/与电阻箱阻值?的关系图线，如图35乙.(1)记录第组数据时，电阻箱/的阻值为4C,此时电流表示数是多少？(2)小明在实验过程中.控制电阻箱斤两端的电压是多大？(3)记录第二组数据时，小明记下电流表的示数为0.4A,此时电阻箱消耗的功率是多少?滑动变阻器接入电路中的电阻是多大？(4)记录第四组数据时，电阻箱和滑动变阻器消耗的功率之比是多少？2012中物理专题能没有全转化内能的题
