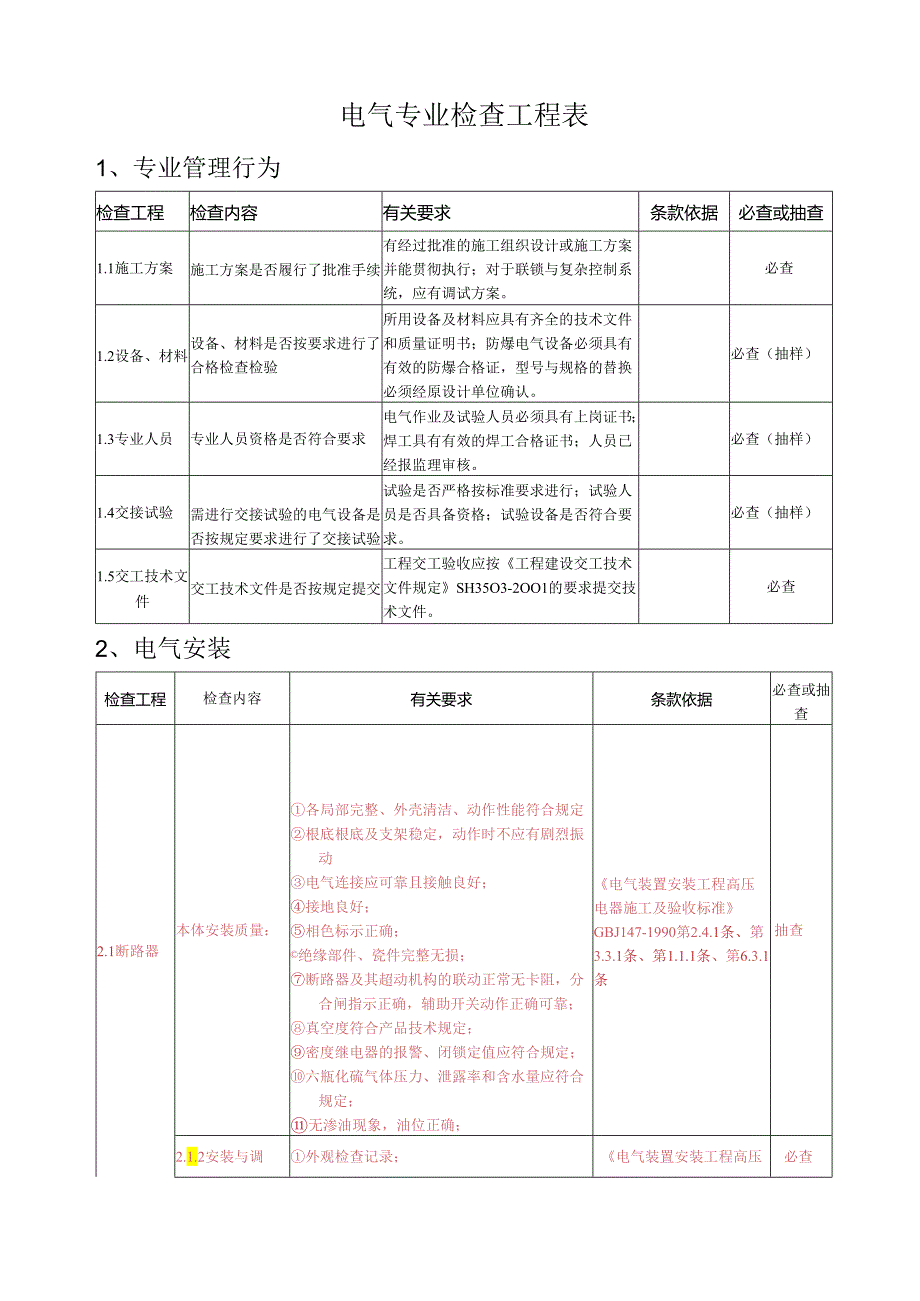

1、电气专业检查工程表1、专业管理行为检查工程检查内容有关要求条款依据必查或抽查1.1施工方案施工方案是否履行了批准手续有经过批准的施工组织设计或施工方案并能贯彻执行；对于联锁与复杂控制系统，应有调试方案。必查1.2设备、材料设备、材料是否按要求进行了合格检查检验所用设备及材料应具有齐全的技术文件和质量证明书；防爆电气设备必须具有有效的防爆合格证，型号与规格的替换必须经原设计单位确认。必查（抽样）1.3专业人员专业人员资格是否符合要求电气作业及试验人员必须具有上岗证书；焊工具有有效的焊工合格证书；人员已经报监理审核。必查（抽样）1.4交接试验需进行交接试验的电气设备是否按规定要求进行了交接试验试验
2、是否严格按标准要求进行；试验人员是否具备资格；试验设备是否符合要求。必查（抽样）1.5交工技术文件交工技术文件是否按规定提交工程交工验收应按工程建设交工技术文件规定SH35O3-2OO1的要求提交技术文件。必查2、电气安装检查工程检查内容有关要求条款依据必查或抽查2.1断路器本体安装质量：各局部完整、外壳清洁、动作性能符合规定根底根底及支架稳定，动作时不应有剧烈振动电气连接应可靠且接触良好；接地良好；相色标示正确；绝缘部件、瓷件完整无损；断路器及其超动机构的联动正常无卡阻，分合闸指示正确，辅助开关动作正确可靠；真空度符合产品技术规定；密度继电器的报警、闭锁定值应符合规定；六瓶化硫气体压力、泄露

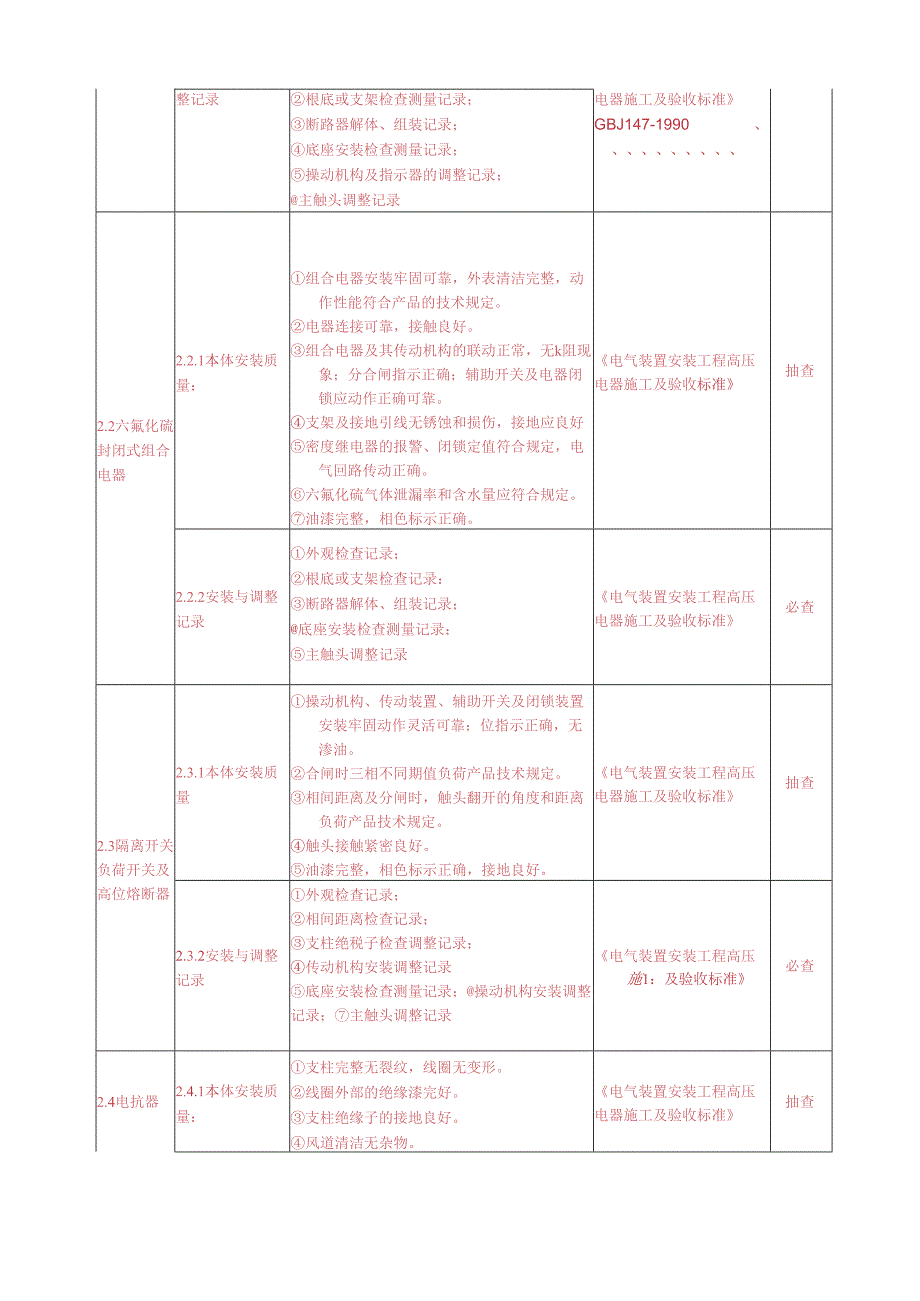

3、率和含水量应符合规定；无渗油现象，油位正确；电气装置安装工程高压电器施工及验收标准GBJ147-1990第2.4.1条、第3.3.1条、第1.1.1条、第6.3.1条抽查2.1.2安装与调外观检查记录；电气装置安装工程高压必查整记录根底或支架检查测量记录；断路器解体、组装记录；底座安装检查测量记录；操动机构及指示器的调整记录；主触头调整记录电器施工及验收标准GBJ147-1990、2.2六氟化硫封闭式组合电器2.2.1本体安装质量：组合电器安装牢固可靠，外表清洁完整，动作性能符合产品的技术规定。电器连接可靠，接触良好。组合电器及其传动机构的联动正常，无k阻现象；分合闸指示正确；辅助开关及电器闭
4、锁应动作正确可靠。支架及接地引线无锈蚀和损伤，接地应良好密度继电器的报警、闭锁定值符合规定，电气回路传动正确。六氟化硫气体泄漏率和含水量应符合规定。油漆完整，相色标示正确。电气装置安装工程高压电器施工及验收标准抽查2.2.2安装与调整记录外观检查记录；根底或支架检查记录：断路器解体、组装记录；底座安装检查测量记录；主触头调整记录电气装置安装工程高压电器施工及验收标准必查2.3隔离开关、负荷开关及高位熔断器2.3.1本体安装质量操动机构、传动装置、辅助开关及闭锁装置安装牢固动作灵活可靠；位指示正确，无渗油。合闸时三相不同期值负荷产品技术规定。相间距离及分闸时，触头翻开的角度和距离负荷产品技术规定

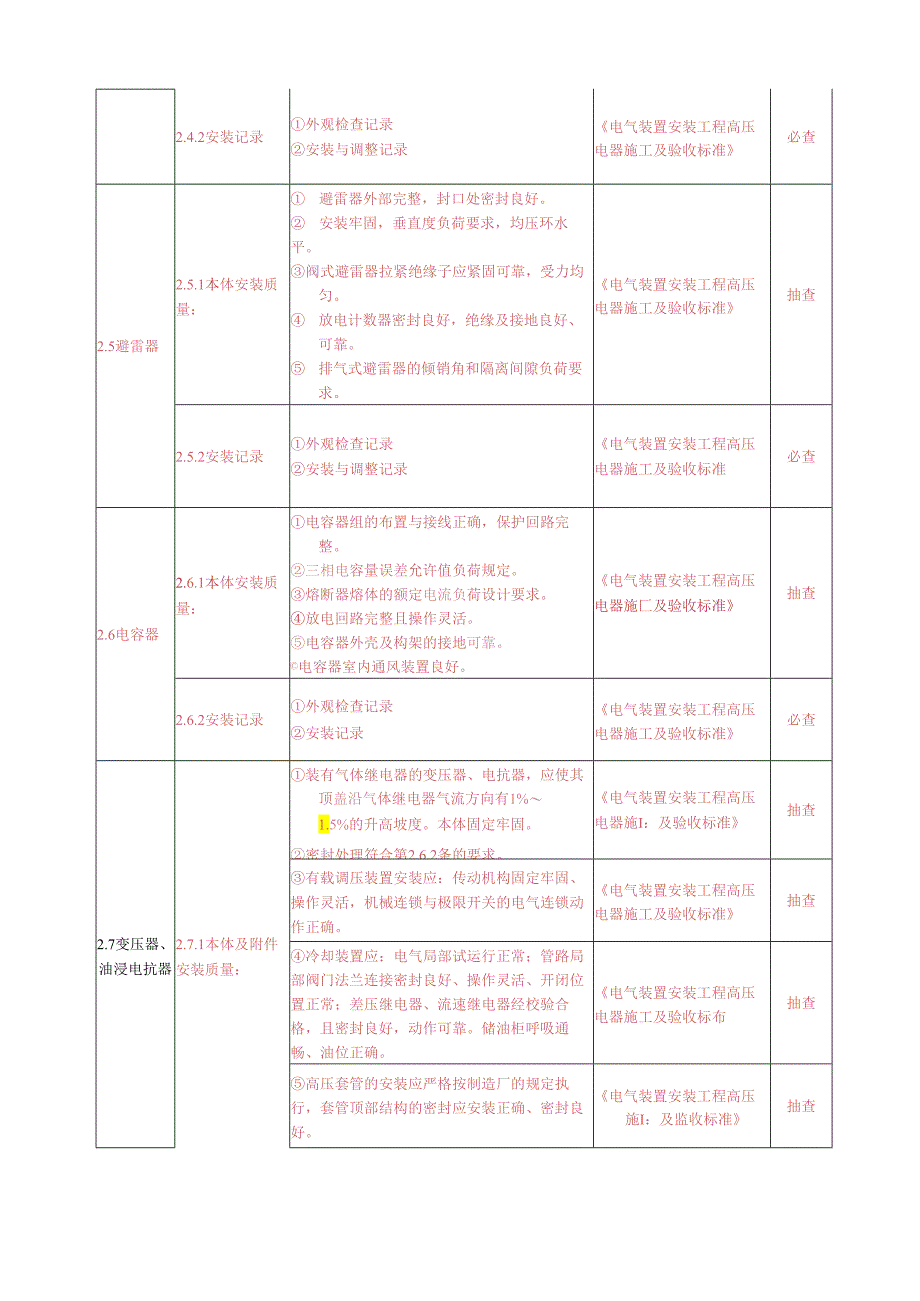

5、。触头接触紧密良好。油漆完整，相色标示正确，接地良好。电气装置安装工程高压电器施工及验收标准抽查2.3.2安装与调整记录外观检查记录；相间距离检查记录；支柱绝税子检查调整记录；传动机构安装调整记录底座安装检查测量记录；操动机构安装调整记录；主触头调整记录电气装置安装工程高压施1：及验收标准必查2.4电抗器2.4.1本体安装质量：支柱完整无裂纹，线圈无变形。线圈外部的绝缘漆完好。支柱绝缘子的接地良好。风道清洁无杂物。电气装置安装工程高压电器施工及验收标准抽查2.4.2安装记录外观检查记录安装与调整记录电气装置安装工程高压电器施工及验收标准必查2.5避雷器2.5.1本体安装质量： 避雷器外部完整，
6、封口处密封良好。 安装牢固，垂直度负荷要求，均压环水平。阀式避雷器拉紧绝缘子应紧固可靠，受力均匀。 放电计数器密封良好，绝缘及接地良好、可靠。 排气式避雷器的倾销角和隔离间隙负荷要求。油漆完整，相色正确。电气装置安装工程高压电器施工及验收标准抽查2.5.2安装记录外观检查记录安装与调整记录电气装置安装工程高压电器施工及验收标准必查2.6电容器2.6.1本体安装质量：电容器组的布置与接线正确，保护回路完整。三相电容量误差允许值负荷规定。熔断器熔体的额定电流负荷设计要求。放电回路完整且操作灵活。电容器外壳及构架的接地可靠。电容器室内通风装置良好。电气装置安装工程高压电器施匚及验收标准抽查2.6.2
7、安装记录外观检查记录安装记录电气装置安装工程高压电器施工及验收标准必查2.7变压器、油浸电抗器2.7.1本体及附件安装质量：装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1%1.5%的升高坡度。本体固定牢固。密封处理符合第2.6.2条的要求。电气装置安装工程高压电器施I：及验收标准抽查有载调压装置安装应：传动机构固定牢固、操作灵活，机械连锁与极限开关的电气连锁动作正确。电气装置安装工程高压电器施工及验收标准抽查冷却装置应：电气局部试运行正常；管路局部阀门法兰连接密封良好、操作灵活、开闭位置正常；差压继电器、流速继电器经校验合格，且密封良好，动作可靠。储油柜呼吸通畅、油位正确。
8、电气装置安装工程高压电器施工及验收标布抽查高压套管的安装应严格按制造厂的规定执行，套管顶部结构的密封应安装正确、密封良好。电气装置安装工程高压施I：及监收标准抽查气体继电器、压力释放阀、温度继电器等附件安装前应校验，安装位置与方向正确。电气装置安装工程高压施匚及验收标准抽查绝缘油必须按规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准必查事故排油设施完好，消防设施齐全。抽查接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。抽杳铁饮和夹件的接地引出套管、套管的接地小套
9、管及电压抽取装置不用时其抽出端子均应接地：备用电流互感器二次端子应短接接地；套管顶部结构的接触及密卦应良好。抽查2.7.2安装记录油箱及附件外观检查记录电气装置安装工程高压电器施工及验收标准抽查本体检查记录电气装置安装工程高压电器施工及验收标准抽查本体枯燥记录电气装置安装工程高压电器施工及验收标准抽查绝缘油检查验收记录电气装置安装工程高压电器施工及验收标准抽查本体及附件安装记录电气装置安装工程高压电器施工及验收标准抽查2.7.3投运前检查变压器、电抗器、互感器的全部电气试验应合格；（试验内容及要求见电气装置安装工程电气设备交接试验标准GB50150-91）电气装置安装工程电力变压器、油浸电抗器
10、、互感器施工及验收标准必查本体及附件安装合格保护装置整定值符合规定；操作防联动试验正确。2.8高压电器辅件2.8.1紧固件高压设备安装用的紧固件，除地脚螺栓外应采用镀锌制品：户外用的紧固件应采用热镀锌制品：电器接线端子用的紧固件应符合现行国家标准变压器、高压电器和套管的接线端子的规定。电气装置安装工程高压电器施工及验收标准抽查2.8.2建筑与高压电器安装有关的建筑施工完毕且验收合格电气装置安装工程高压电器施工及验收标准必查2.9电缆工程2.9.1电缆管加工及敷设管口应无毛刺和锐角，金属管应有防腐措施，镀锌层剥落也应涂防腐漆。电气装置安装工程电缆线路施工及验收标准抽查电缆管的内径与电缆的外径之比
11、不得小于1.5电气装置安装工程电缆线路施工及验收标准抽查金属导管严禁对口熔焊连接：镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。建筑电气工程施工质量验收标准必查金属电缆管连接应牢固，密封应良好，管口应对准。套接的短管或带螺纹的管接头的长度不应小于甩缆管外径到2.2倍电气装置安装工程电缆线路施工及殆收标准抽查2.9.2电缆桥架敷设金属电缆桥架极其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合以下规定：1、金属电缆桥架极其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4r三
12、2；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板不少于2个防松螺帽或防松垫圈的连接固定螺栓.建筑电气工程施工质量及验收标准必查直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢桥架长度超过15米应设有伸缩节；电缆桥架跨越建筑物变形缝处应设置补偿装置；电缆桥架的转弯半径不小于桥架内的电缆最小允许转弯半径：电缆桥架水平安装的支架间距为1.53米，垂直安装的支架间距不大于2米；建筑电气工程施工质量及验收标准抽查2.9.3电缆敷设电缆与热力管道、热力设备之间的净距，平等时应不小于1m,交叉时应不小于0.5m,当受条件限制时,应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条
13、件限制时，应采取穿客或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。电气装置安装工程电缆线路施工及验收标准抽查严禁将电缆平行敷设于管道的上方或下方、特殊情况应按以下规定执行：电缆与热管道（沟）、油管道（沟）、可燃气体及易燃液体管道（沟）、热力设备或其他管道（沟）之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后Im范围内，尚应采取保护措施：当交叉净距不能满足要求时,应将电缆穿入管中，其净距可减为0.25m。电气装置安装工程电缆线路施工及验收标准抽查电缆应固定。垂直敷设或超过45C倾斜敷设的电缆在每个支架上固定，桥架上每隔2米处固定；单芯电缆的固定夹具不应构成闭
14、合回路。电气装置安装工程电缆线路施工及验收标准抽查直埋电缆回真土前，应经隐蔽工程验收合格。回填土应分层夯实。电气装置安装工程电缆线路施工及验收标准抽查水底电缆敷设后，应作潜水检查，电缆应放平，河床起伏处电缆不得悬空。并测量电缆确实切位置。在两岸必须按设计设置标志牌。电气装置安装工程电缆线路施工及验收标准抽查2.9.4电缆终端与接头电缆终端与接头的制作，应由经过培训的熟悉工艺的人员进行。电气装置安装工程电缆线路施工及验收标准抽查电缆终端及接头制作时，应严格遵守制作工艺规程电气装置安装工程电缆线路施工及验收标准抽查IlOkV及以上高压电缆终端及接头施工时，应严格控制环境湿度。严禁在雾或雨中施工。电气装置安装工程电缆线路施工及验收标准抽食三芯电力网电缆终端处的金属护层必须接地良好。电气装置安装工程电缆线路施工及验收标准
