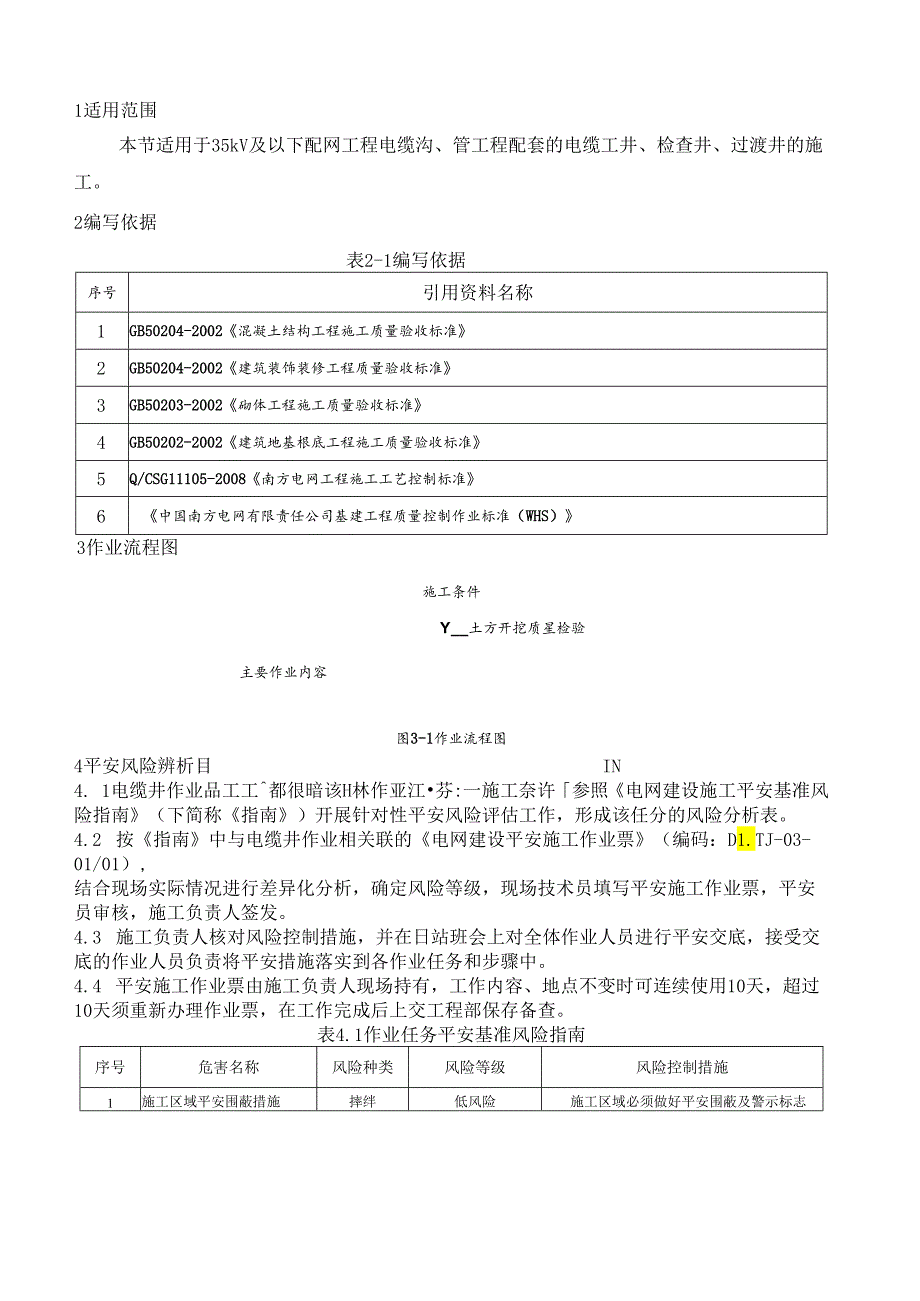

1、1适用范围本节适用于35kV及以下配网工程电缆沟、管工程配套的电缆工井、检查井、过渡井的施工。2编写依据表2-1编写依据序号引用资料名称1GB50204-2002混凝土结构工程施工质量验收标准2GB50204-2002建筑装饰装修工程质量验收标准3GB50203-2002砌体工程施工质量验收标准4GB50202-2002建筑地基根底工程施工质量验收标准5Q/CSG11105-2008南方电网工程施工工艺控制标准6中国南方电网有限责任公司基建工程质量控制作业标准（WHS）3作业流程图施工条件Y土方开挖质星检验主要作业内容图3-1作业流程图4平安风险辨析目IN4. 1电缆井作业品工工都很暗该H林作
2、亚江芬:一施工奈许参照电网建设施工平安基准风险指南（下简称指南）开展针对性平安风险评估工作，形成该任分的风险分析表。4.2 按指南中与电缆井作业相关联的电网建设平安施工作业票（编码：D1.TJ-03-01/01）,结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写平安施工作业票，平安员审核，施工负责人签发。4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行平安交底，接受交底的作业人员负责将平安措施落实到各作业任务和步骤中。4.4 平安施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交工程部保存备查。表4

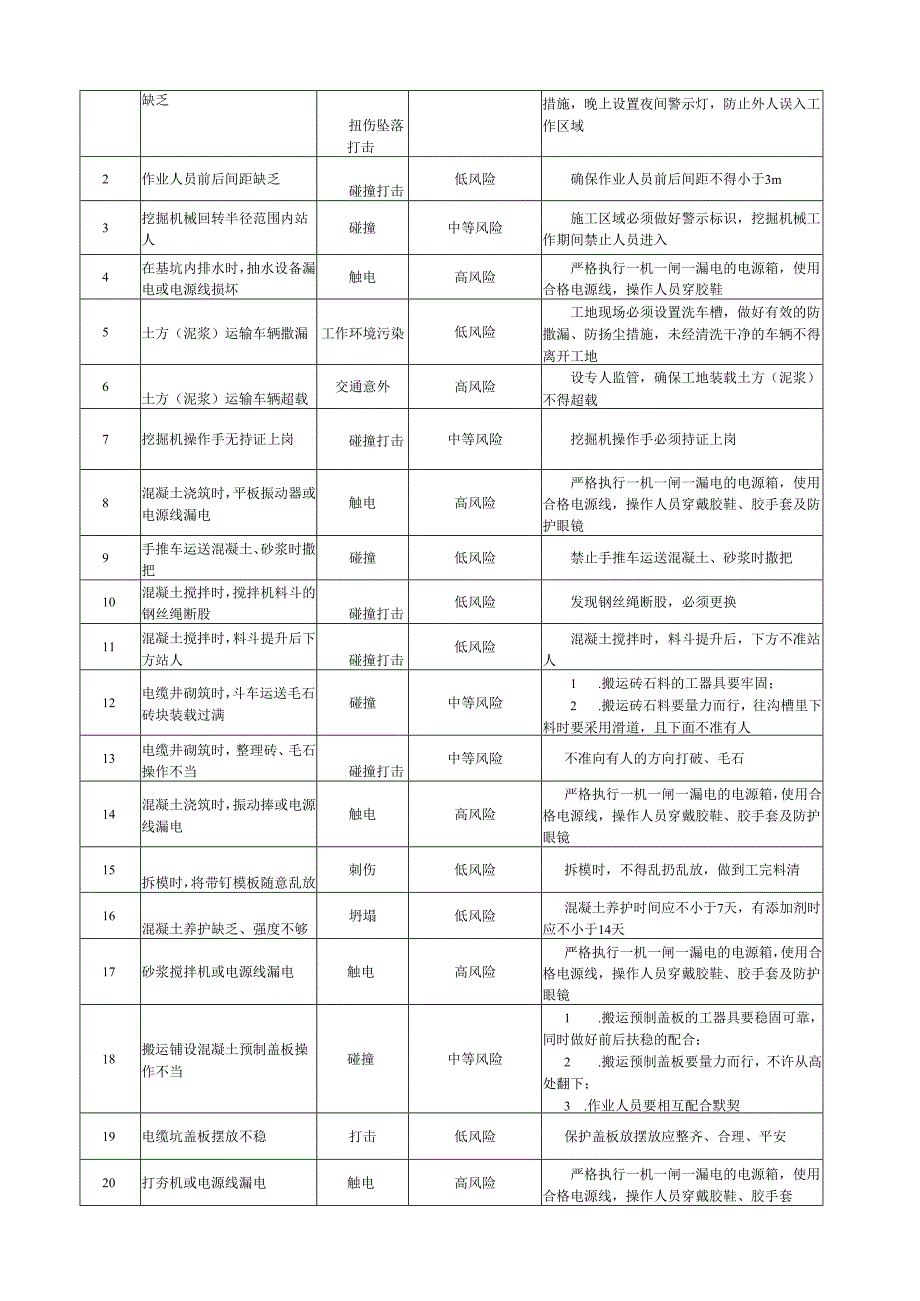

3、.1作业任务平安基准风险指南序号危害名称风险种类风险等级风险控制措施1施工区域平安围蔽措施摔绊低风险施工区域必须做好平安围蔽及警示标志缺乏扭伤坠落打击措施，晚上设置夜间警示灯，防止外人误入工作区域2作业人员前后间距缺乏碰撞打击低风险确保作业人员前后间距不得小于3m3挖掘机械回转半径范围内站人碰撞中等风险施工区域必须做好警示标识，挖掘机械工作期间禁止人员进入4在基坑内排水时，抽水设备漏电或电源线损坏触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿胶鞋5土方（泥浆）运输车辆撒漏工作环境污染低风险工地现场必须设置洗车槽，做好有效的防撒漏、防扬尘措施，未经清洗干净的车辆不得离开工地
4、6土方（泥浆）运输车辆超载交通意外高风险设专人监管，确保工地装载土方（泥浆）不得超载7挖掘机操作手无持证上岗碰撞打击中等风险挖掘机操作手必须持证上岗8混凝土浇筑时，平板振动器或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护眼镜9手推车运送混凝土、砂浆时撒把碰撞低风险禁止手推车运送混凝土、砂浆时撒把10混凝土搅拌时，搅拌机料斗的钢丝绳断股碰撞打击低风险发现钢丝绳断股，必须更换11混凝土搅拌时，料斗提升后下方站人碰撞打击低风险混凝土搅拌时，料斗提升后，下方不准站人12电缆井砌筑时，斗车运送毛石、砖块装载过满碰撞中等风险1 .搬运砖石料的工器具要牢
5、固；2 .搬运砖石料要量力而行，往沟槽里下料时要采用滑道，且下面不准有人13电缆井砌筑时，整理砖、毛石操作不当碰撞打击中等风险不准向有人的方向打破、毛石14混凝土浇筑时，振动捧或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护眼镜15拆模时，将带钉模板随意乱放刺伤低风险拆模时，不得乱扔乱放，做到工完料清16混凝土养护缺乏、强度不够坍塌低风险混凝土养护时间应不小于7天，有添加剂时应不小于14天17砂浆搅拌机或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护眼镜18搬运铺设混凝土预制盖板操作不当碰撞

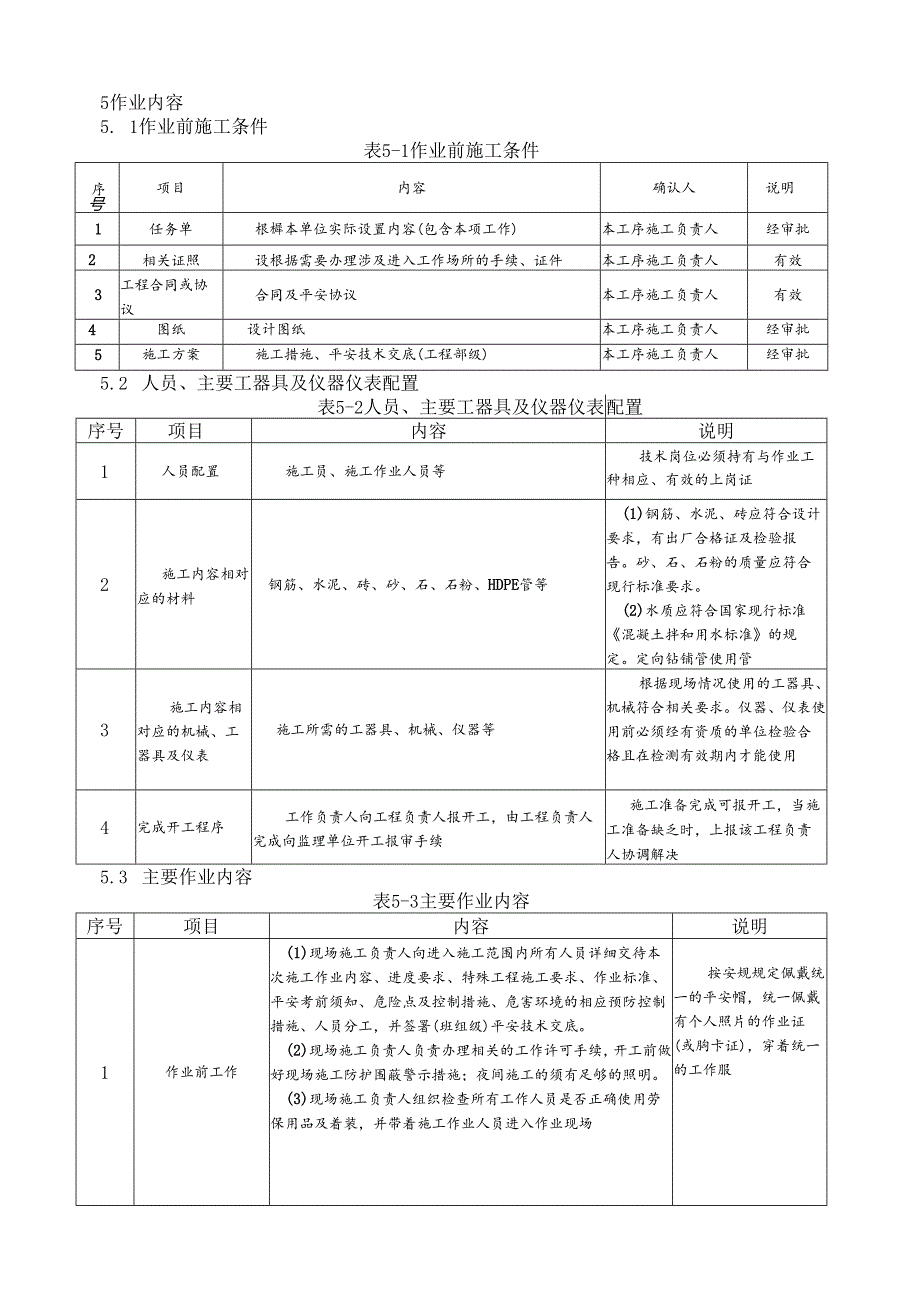

6、中等风险1 .搬运预制盖板的工器具要稳固可靠，同时做好前后扶稳的配合；2 .搬运预制盖板要量力而行，不许从高处翻下；3 .作业人员要相互配合默契19电缆坑盖板摆放不稳打击低风险保护盖板放摆放应整齐、合理、平安20打夯机或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套5作业内容5. 1作业前施工条件表5-1作业前施工条件序号项目内容确认人说明1任务单根樨本单位实际设置内容(包含本项工作)本工序施工负责人经审批2相关证照设根据需要办理涉及进入工作场所的手续、证件本工序施工负责人有效3工程合同或协议合同及平安协议本工序施工负责人有效4图纸设计图纸本工序施
7、工负责人经审批5施工方案施工措施、平安技术交底(工程部级)本工序施工负责人经审批5.2 人员、主要工器具及仪器仪表配置表5-2人员、主要工器具及仪器仪表配置序号项目内容说明1人员配置施工员、施工作业人员等技术岗位必须持有与作业工种相应、有效的上岗证2施工内容相对应的材料钢筋、水泥、砖、砂、石、石粉、HDPE管等(1)钢筋、水泥、砖应符合设计要求，有出厂合格证及检验报告。砂、石、石粉的质量应符合现行标准要求。(2)水质应符合国家现行标准混凝土拌和用水标准的规定。定向钻铺管使用管3施工内容相对应的机械、工器具及仪表施工所需的工器具、机械、仪器等根据现场情况使用的工器具、机械符合相关要求。仪器、仪表
8、使用前必须经有资质的单位检验合格且在检测有效期内才能使用4完成开工程序工作负责人向工程负责人报开工，由工程负责人完成向监理单位开工报审手续施工准备完成可报开工，当施工准备缺乏时，上报该工程负责人协调解决5.3 主要作业内容表5-3主要作业内容序号项目内容说明1作业前工作(1)现场施工负责人向进入施工范围内所有人员详细交待本次施工作业内容、进度要求、特殊工程施工要求、作业标准、平安考前须知、危险点及控制措施、危害环境的相应预防控制措施、人员分工，并签署(班组级)平安技术交底。(2)现场施工负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施；夜间施工的须有足够的照明。(3)现场施
9、工负责人组织检查所有工作人员是否正确使用劳保用品及着装，并带着施工作业人员进入作业现场按安规规定佩戴统一的平安帽，统一佩戴有个人照片的作业证(或胸卡证)，穿着统一的工作服2开始主要作业现场施工负责人发出许可开工命令3土方开挖开挖应严格按挖沟断面分级开挖，沟体开挖应连续进行，挖出土方应及时外运，不得随意堆放。施工过程中严禁超挖，如发生超挖，应用石屑回填压实至设计标高。人工修整沟体基沟，根据设计图纸要求把沟底夯实、找平现场施工负责人正确、平安地组织作业，现场施工质安员负责现场作业过程的平安、质量监控4人工平整沟底挖土完成后对基层土进行夯实处理5浇捣混凝土垫层、底板(1)垫层混凝土厚度、强度等应符合
10、设计要求。(2)浇捣混凝土垫层，强度到达设计要求后，进行钢筋绑扎，钢筋工程经检验合格后浇捣混凝土底板混凝土，浇筑的混凝土板根底要平直，浇灌过程中用平板振动器振捣。(3)混凝土浇筑方法：混凝土自由下落度应不大于2m,且下灰不得集中于一点，尽量匀铺。混凝土试压件送有资质的检验部门试验并出具合格证6砌砖(1)砖砌筑前须复测，确定方向后进行砌筑，宜采用灰砂砖，用水泥砂浆砌筑，灰砂砖砌筑前24h要淋透水。砌筑砂浆要充分搅拌均匀，确保砂浆质量，砖砌体要横平竖直，灰饱满均匀。(2)砌筑宜采用挤浆法，或者采用“三一砌砖法”，即：一铲灰、一块砖、一挤揉并随手将挤出的砂浆刮去。操作时砌块要找平、跟线，并经常进行自
11、检，如发现有偏差，应随时纠正，严禁事后采用撞砖纠正。砌墙应随砌随将溢出砖墙面的砂浆刮除7圈梁混凝土浇筑(1)圈粱钢筋绑扎：按图纸要求进行井口圈粱的钢筋绑扎，并预留竖向连接筋，沿井口圈梁每米内外各设一根，令圈粱与初衬连成一体，保证结构稳定。圈梁钢筋经检验合格前方可进行下一道工序。(2)圈梁模板安装：1)圈梁模板要用托架稳固、模板要平直、支撑合理、稳固、并考虑拆卸方便，压脚及支撑多采用松木彷、板材。2)为保证所施工的工井圈梁顺直，圈梁内侧模板可采用槽钢做内模。模板安装过程中，施工员、质检员要对模板的各个部位详细检查，保证截面尺寸及位置准确。(3)混凝土浇筑：圈粱混凝土浇筑时用振捣8拆模养护(1)拆
12、模：非承重构件的混凝土强度到达1.2MPa且其拆模时构件不缺棱掉角，方可撤除模板；承重构件的防水混凝土拆模时间以设计、标准要求及同条件养护试块强度为依据确定。(2)养护：常温浇水养护，指定专人经常洒水养护，保持湿润状态，混凝土养护时间应符合标准要求9电缆井壁抹灰(1)抹灰工程施工的环境温度不应低于5t,当必须在低于5。C的气温下施工时，应有保证工程质量的有效措施。(2)抹灰的外表平整度应符合设计要求10铺设预制盖板(1)电缆槽盒、盖板：预制构件不得有露筋、蜂窝、麻面、裂缝、破损等现象，外露面光洁、有出厂合格证及检脸报告。(2)盖板就位时，应调整构件位置，使其缝宽均匀、板面上下平整，正反面位置正
13、确11电缆井回填在井室外四周由槽底到地面范围，宜采用砂、石粉等填料进行回填，严格控制施工工艺，确保密实度符合设计要求7质量控制措施及检验标准7.1 质量控制措施现场负责人应根据现场情况安排技术人员负责质量监控。作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。现场负责人在进行平安技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。施工质量检验一般按以下方式进行。质量检验一般采用三级检验制，施工队(组)对所施工的分项工程应进行100%的质量自检；工程部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。隐蔽工程施工完成以及全部工序作业完成(转序)时，必须提前24小时通知监理现场验收。混凝土浇筑施工，应提前24小时通知监理进行现场旁站。7.2 质量控制点7.3 检验标准质量检验按10kV500kV输变电及配电工程质量验收与评定标准第8册：配网工程中的Q/CSG表8-7.21要求执行。
