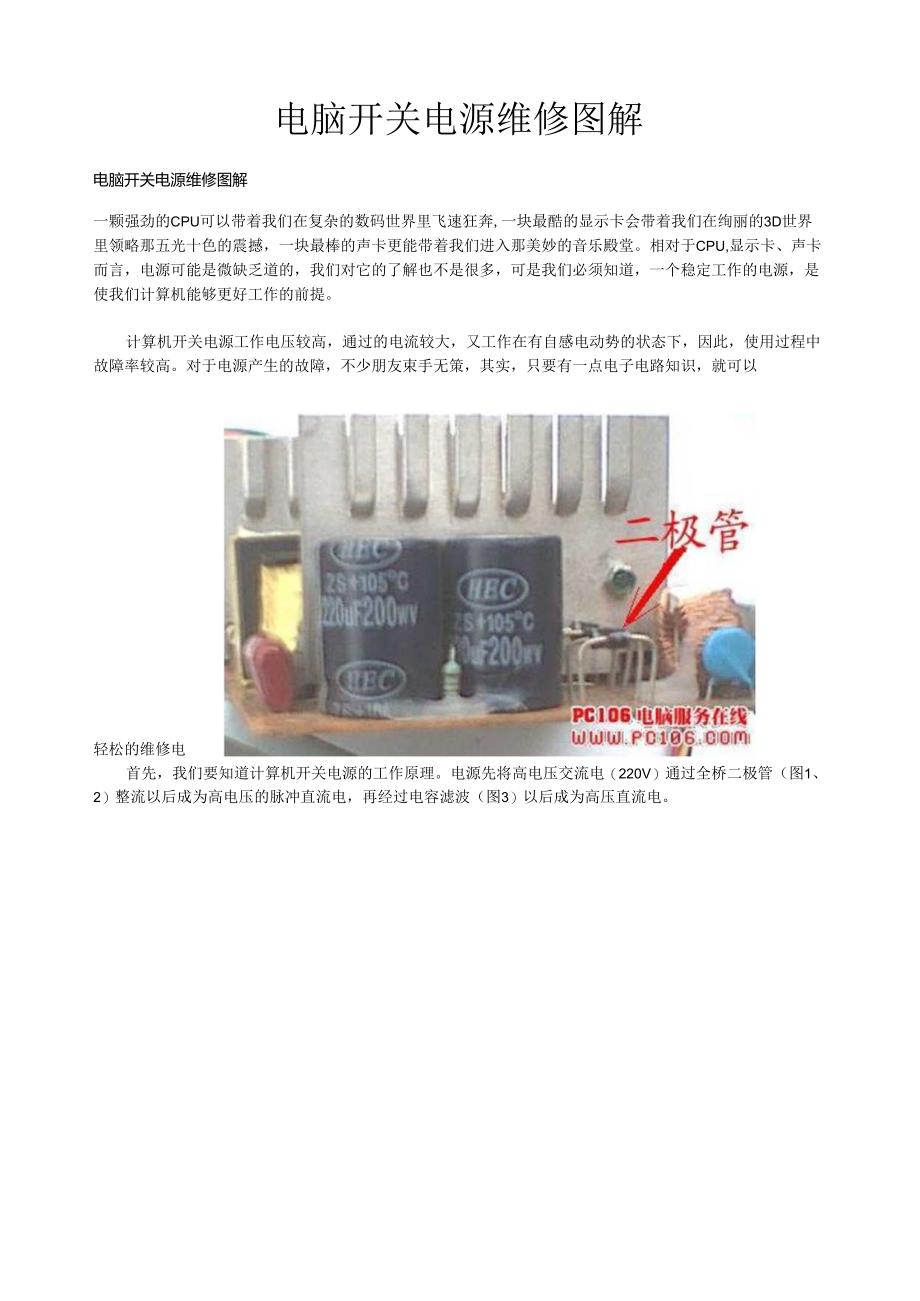

1、电脑开关电源维修图解电脑开关电源维修图解一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔,一块最酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块最棒的声卡更能带着我们进入那美妙的音乐殿堂。相对于CPU,显示卡、声卡而言，电源可能是微缺乏道的，我们对它的了解也不是很多，可是我们必须知道，一个稳定工作的电源，是使我们计算机能够更好工作的前提。计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。首先，我们要知道计算机开关电源的工作原理。电源

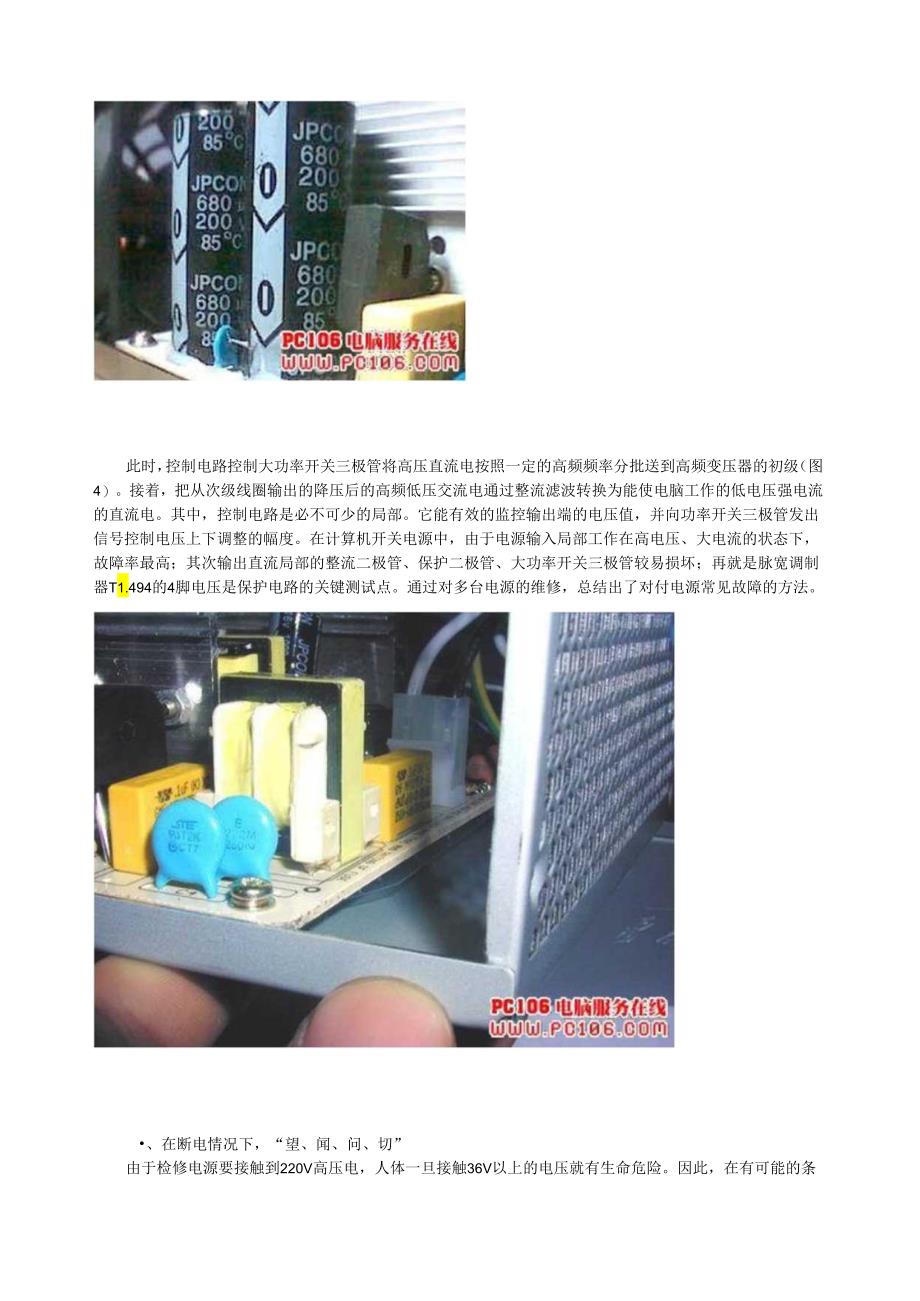

2、先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。其中，控制电路是必不可少的局部。它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。在计算机开关电源中，由于电源输入局部工作在高电压、大电流的状态下，故障率最高；其次输出直流局部的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器

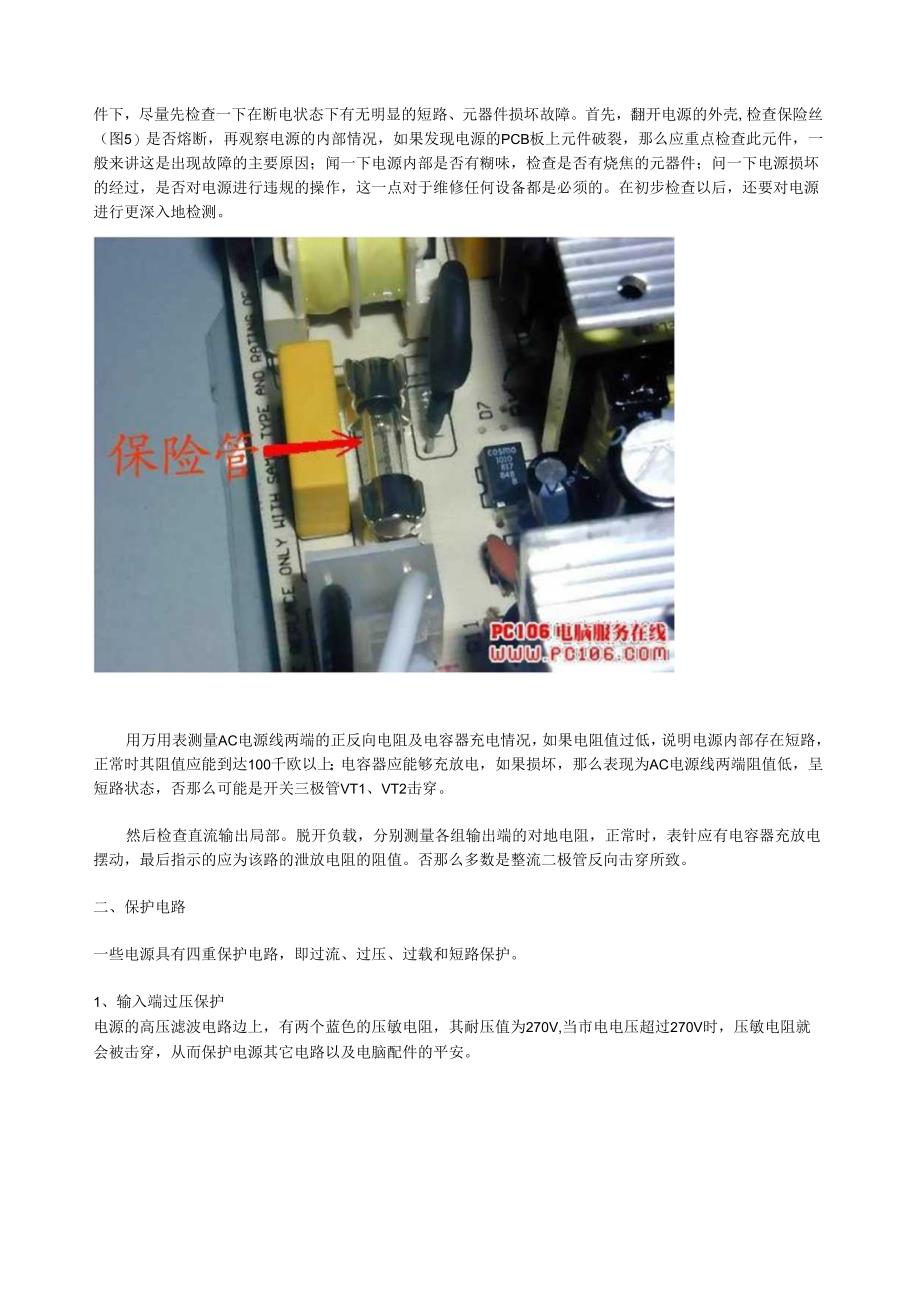

3、T1.494的4脚电压是保护电路的关键测试点。通过对多台电源的维修，总结出了对付电源常见故障的方法。、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，翻开电源的外壳,检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，那么应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后
4、，还要对电源进行更深入地检测。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能到达100千欧以上；电容器应能够充放电，如果损坏，那么表现为AC电源线两端阻值低，呈短路状态，否那么可能是开关三极管VT1、VT2击穿。然后检查直流输出局部。脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。否那么多数是整流二极管反向击穿所致。二、保护电路一些电源具有四重保护电路，即过流、过压、过载和短路保护。1、输入端过压保护电源的高压滤波电路边上，有两个蓝色的压敏电阻，其耐压值为270V,当市
5、电电压超过270V时，压敏电阻就会被击穿，从而保护电源其它电路以及电脑配件的平安。2、输入端过流保护第二道EMl滤波电容旁边，会有一根保险丝，当瞬间电流非常大时，保险丝就会熔断，从而保护电源和电脑。醵。儡粉丝3、输出端过流保护过电流会损伤电源和配件。在下列图中，有两根细导线连接了控制电路局部和驱动变压器，当控制电路监测到输出端有过大的电流时，通过导线反应到驱动变压器，驱动变压器就会相应动作，关断电源的输出。4、输出端过压保护输出端输出过高的电压，会对电脑配件造成致命的损害，因此防止输出过压是非常重要的功能，在磐石355的输出端的控制电路中，分布着一些稳压管，当比拟器检测到的输出电压与基准电压偏
6、差较大时，稳压管就会对电压进行调整。5、输出端过载保护电源是能量的转换设备，而不是像电池是存储能量的设备，因此其输出不受额定功率的限制，比方额定150W的电源，可以提供200W甚至更高的功率，但此时输出电压将出现很大的波动，跌出正常的5%的范围，并且产生的热量甚至可以烧毁电源，因此不设过载保护的电源是危险的。过载保护的机理与过流保护一样，也是由控制电路和驱动变压器进行的。6、输出端短路保护输出端短路时，1.U339N的比拟器会侦测到电流的变化，并通过驱动变压器、PWM关断开关管的输出。7、温度控制电脑电源的转换效率通常在7080%之间，这就意味着相当一局部能量将转化为热量，热量积聚在电源中不能及时散发，会使电源局部温度过高，从而对电源造成伤害。一些电源设计了温控电路，散热片附近的温度探头会检测电源内部温度，并智能调整风扇转速，对电源内部温度进行控制。liEK1.R靴M探突电源不仅要保证输出到电脑配件的功率，还必须保证输出的质量。
