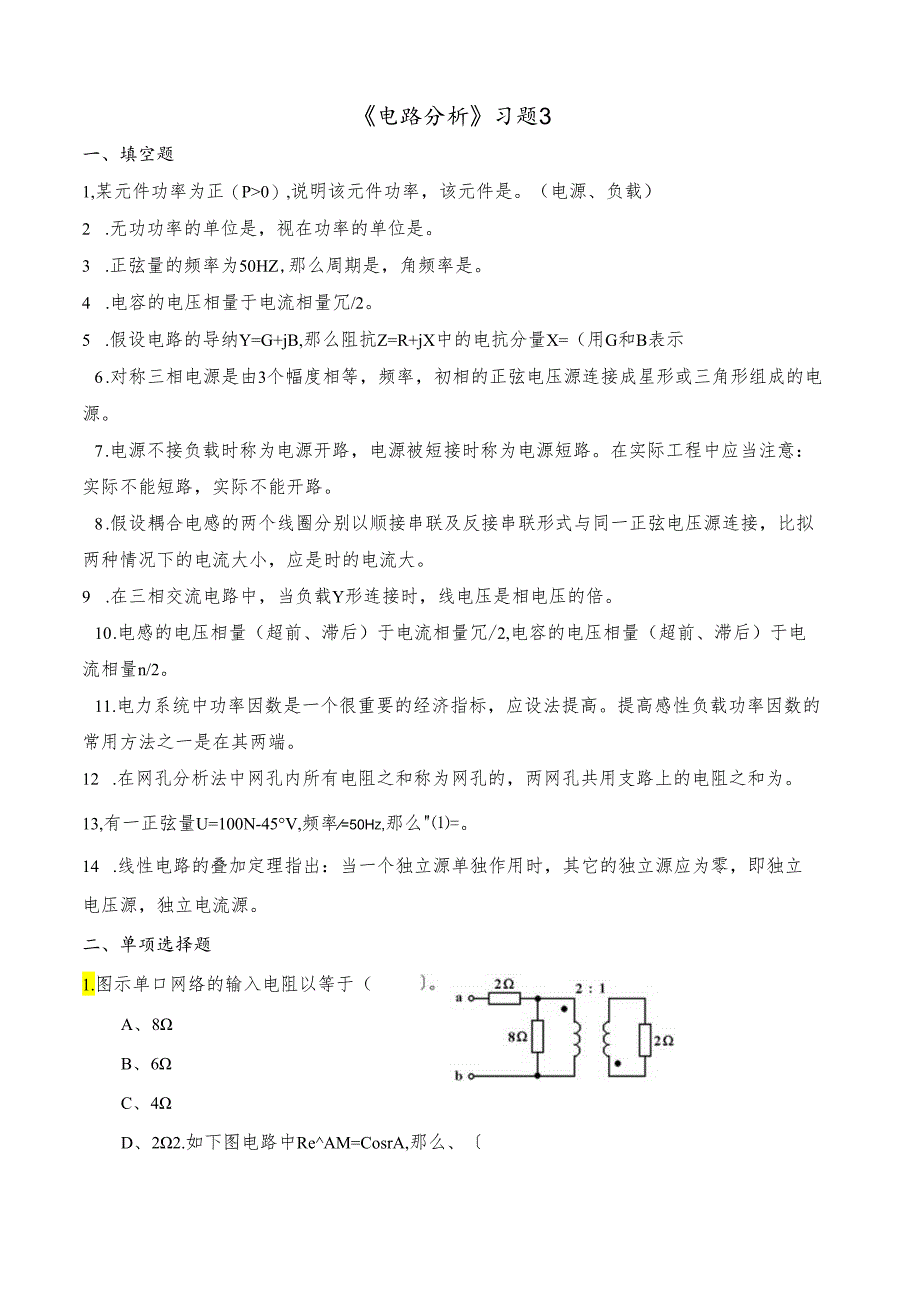

1、电路分析习题3一、填空题1,某元件功率为正（P0）,说明该元件功率，该元件是。（电源、负载）2 .无功功率的单位是，视在功率的单位是。3 .正弦量的频率为50HZ,那么周期是，角频率是。4 .电容的电压相量于电流相量冗/2。5 .假设电路的导纳Y=G+jB,那么阻抗Z=R+jX中的电抗分量X=（用G和B表示6 .对称三相电源是由3个幅度相等，频率，初相的正弦电压源连接成星形或三角形组成的电源。7 .电源不接负载时称为电源开路，电源被短接时称为电源短路。在实际工程中应当注意：实际不能短路，实际不能开路。8 .假设耦合电感的两个线圈分别以顺接串联及反接串联形式与同一正弦电压源连接，比拟两种情况下的
2、电流大小，应是时的电流大。9 .在三相交流电路中，当负载Y形连接时，线电压是相电压的倍。10 .电感的电压相量（超前、滞后）于电流相量冗/2,电容的电压相量（超前、滞后）于电流相量n/2。11 .电力系统中功率因数是一个很重要的经济指标，应设法提高。提高感性负载功率因数的常用方法之一是在其两端。12 .在网孔分析法中网孔内所有电阻之和称为网孔的，两网孔共用支路上的电阻之和为。13,有一正弦量U=100N-45V,频率=50Hz,那么=。14 .线性电路的叠加定理指出：当一个独立源单独作用时，其它的独立源应为零，即独立电压源，独立电流源。二、单项选择题1.图示单口网络的输入电阻以等于（A、8B、

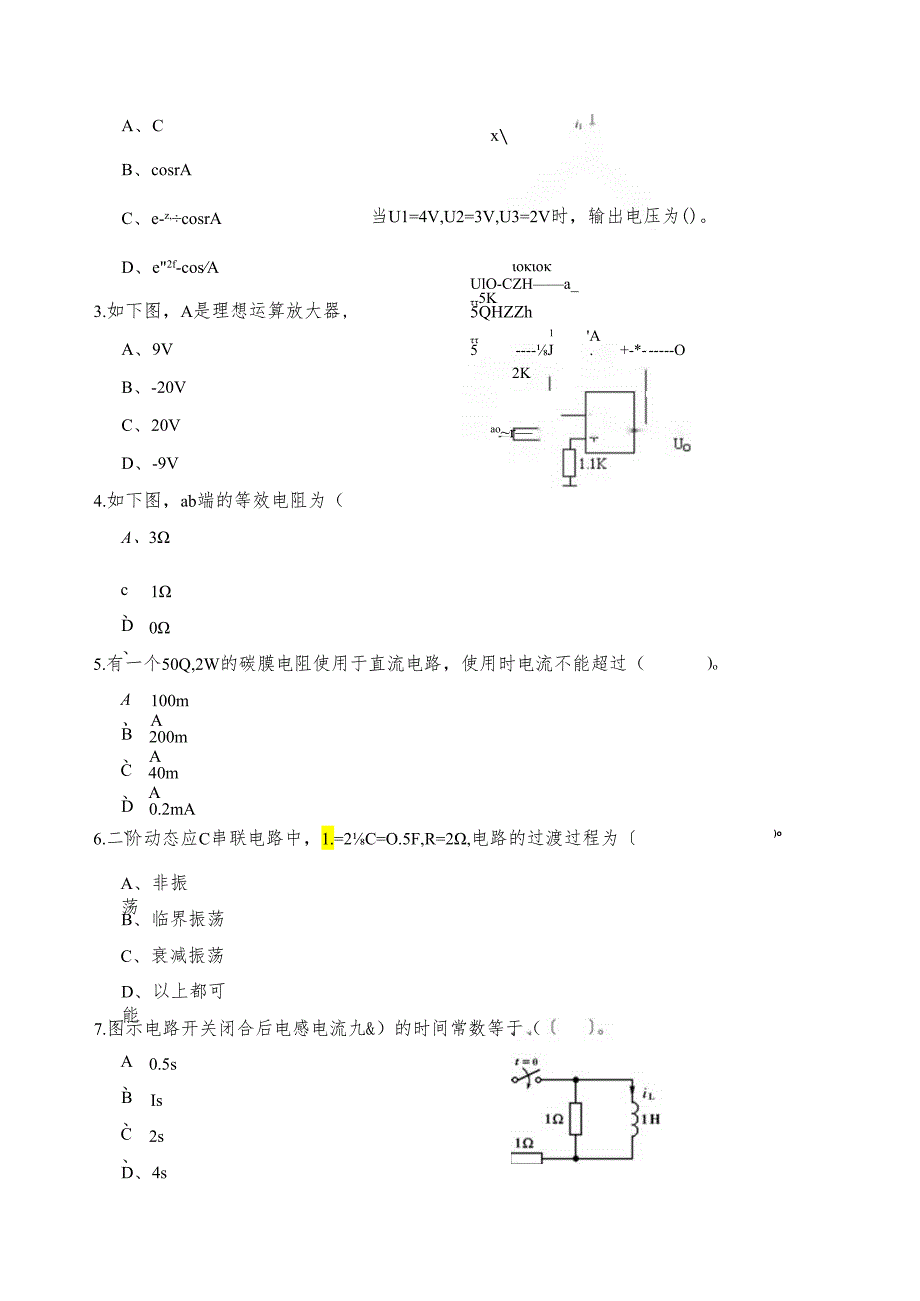

3、6C、4D、22.如下图电路中ReAM=CosrA,那么、A、CB、cosrAC、e-z,cosrAD、e2f-cosA3.如下图，A是理想运算放大器,A、9VB、-20VC、20VD、-9V4.如下图，ab端的等效电阻为（A、3B、2x当U1=4V,U2=3V,U3=2V时，输出电压为()。ooUlO-CZHa_5K5QHZZh1A5J.+-*-O2Kaorc、1D、05.有一个50Q,2W的碳膜电阻使用于直流电路，使用时电流不能超过（)oA、100mAB、200mAC、40mAD、0.2mA6.二阶动态应C串联电路中，1.=2C=O.5F,R=2,电路的过渡过程为)oA、非振荡B、临界振荡

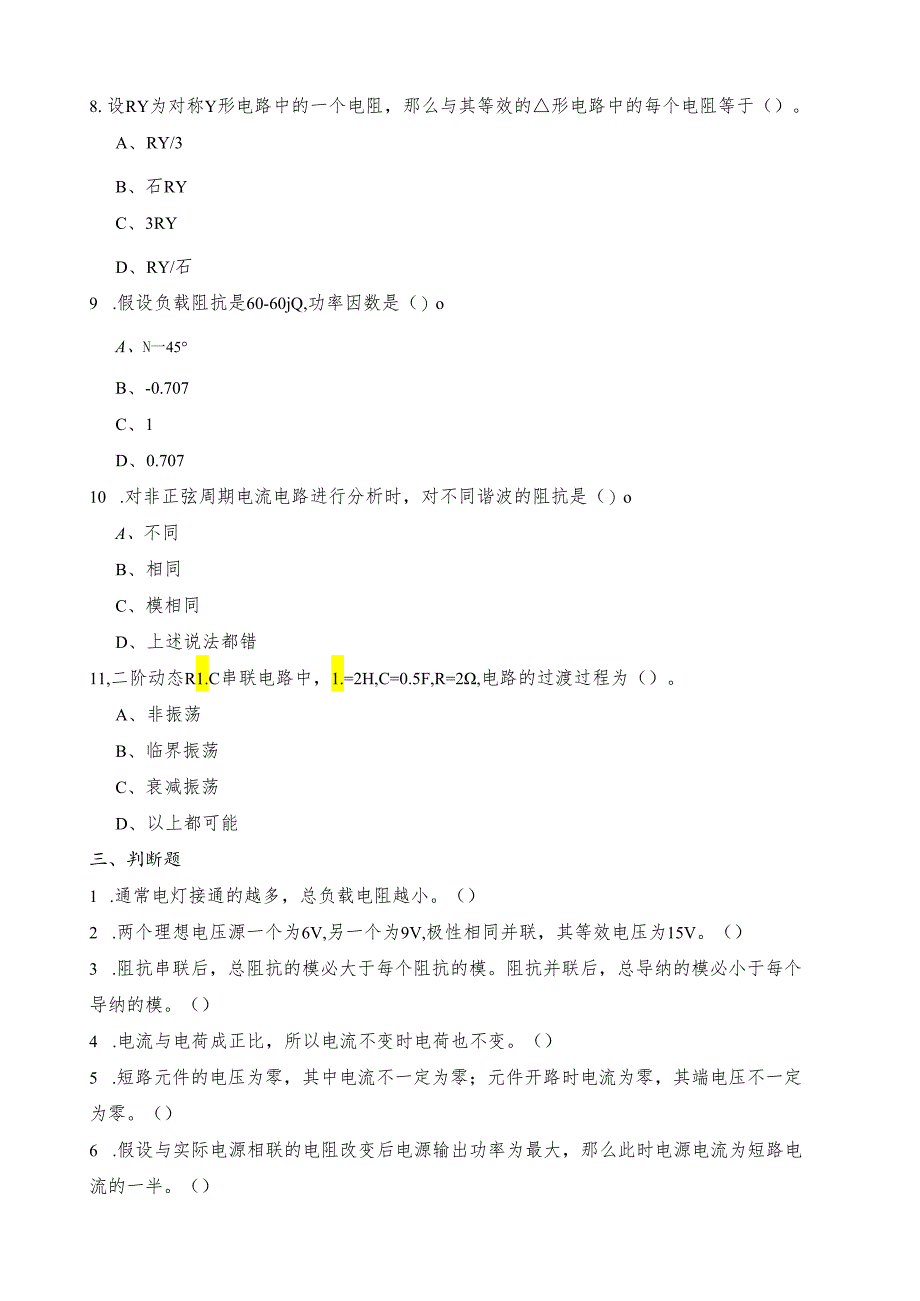

4、C、衰减振荡D、以上都可能7.图示电路开关闭合后电感电流九&）的时间常数等于（A、0.5sB、IsC、2sD、4s8.设RY为对称Y形电路中的一个电阻，那么与其等效的形电路中的每个电阻等于（）。A、RY/3B、石RYC、3RYD、RY/石9 .假设负载阻抗是60-60jQ,功率因数是（）oA、N一45B、-0.707C、1D、0.70710 .对非正弦周期电流电路进行分析时，对不同谐波的阻抗是（）oA、不同B、相同C、模相同D、上述说法都错11,二阶动态R1.C串联电路中，1.=2H,C=0.5F,R=2,电路的过渡过程为（）。A、非振荡B、临界振荡C、衰减振荡D、以上都可能三、判断题1 .通
5、常电灯接通的越多，总负载电阻越小。（）2 .两个理想电压源一个为6V,另一个为9V,极性相同并联，其等效电压为15V。（）3 .阻抗串联后，总阻抗的模必大于每个阻抗的模。阻抗并联后，总导纳的模必小于每个导纳的模。（）4 .电流与电荷成正比，所以电流不变时电荷也不变。（）5 .短路元件的电压为零，其中电流不一定为零；元件开路时电流为零，其端电压不一定为零。（）6 .假设与实际电源相联的电阻改变后电源输出功率为最大，那么此时电源电流为短路电流的一半。（）7,分压器由电压源供电，当输出端接上负载后，输出电压将降低。（）8 .假设有源二端网络短路时电流为2A,内部损耗功率为400W,那么此网络的最大输
6、出功率为100W。（）9 .三相负载作有中线星形联接，各相电流有效值相等，那么负载对称。（）10 .w=5sin（50t+50o）V与i=7sin（100t+20o）A的相位差为30o（）11 .有一个100Q的负载要想从内阻为50Q的电源获得最大功率，采用一个相同的100Q电阻与之并联即可。（）12 .假设两个有源二端网络与某外电路相联时，其输出电压均为U,输出电流均为I,那么这两个网络具有相同的戴维南等效电路。（）13 .在线性电路中，两个电源在其中某个元件上产生的电流、电压、功率分别等于每个电源单独作用时的电流、电压、功率的代数和。（）14 .两个无源元件串联在正弦电流电路中，假设总电压
7、小于其中一个元件的电压值，那么其中必有一个为电感元件，另一个为电容元件。（）15 .电容元件的电流增大时，电容充电且电场能量加大；电流减小时电容放电且电场能量减小。（）四、简答题1 .一台变压器的额定容量为15kVA,额定电压为IOkV,其额定电流是多少？能否供电给功率因数为0.8、功率为15kW的感性负载？2 .电路如下图，试求电流I和电压U。五、综合题1 .如下列图，求。、b间的开路电压UoC及内阻R“，假设R1.可变，R1.为多大时可获得最大功率？此时Pmx为多少？2 .如下图电路中，X1.=5,R=XC=10,=1Z00A,试求:1.人、自；（2）电路的有功功率及功率因数。电路分析习题
8、3答案一、填空题题号答案1吸收负载2乏(Var)伏安(VA)30.02s314rad/s4滞后5-bg2+b26相等相差1207电压源电流源8反接串联9310超前滞后11并联电容12自电阻互电阻13w(r)=1002sin(314/-450)V14短路开路二、单项选择题题号1234567891011答案BDBCBCCCDAC三、判断题题号12345678答案XXX题号9101112131415答案XXXX四、简答题1.答案：超过额定值，不能给15kW负载供电。2.答案：(1)根据KC1.：1=3-1(2)根据KV1.：11+3/-6-/=0得到/=3AI1=OAU=I1.+3Z=9V五、综合题1 .解：原理图等效为：U0=2+6=8V,R1=82=4或R1=2+63=4；当R1.=R(J=4Q时,得Pm=U0c24R0=87(44)=4W2 .解：八=TXC/=一“)XIZOo=2Z0o(1) j1.-icj5-yo=cos45o=0.707(2) 三Wcos45o=102lcos45o=10W
