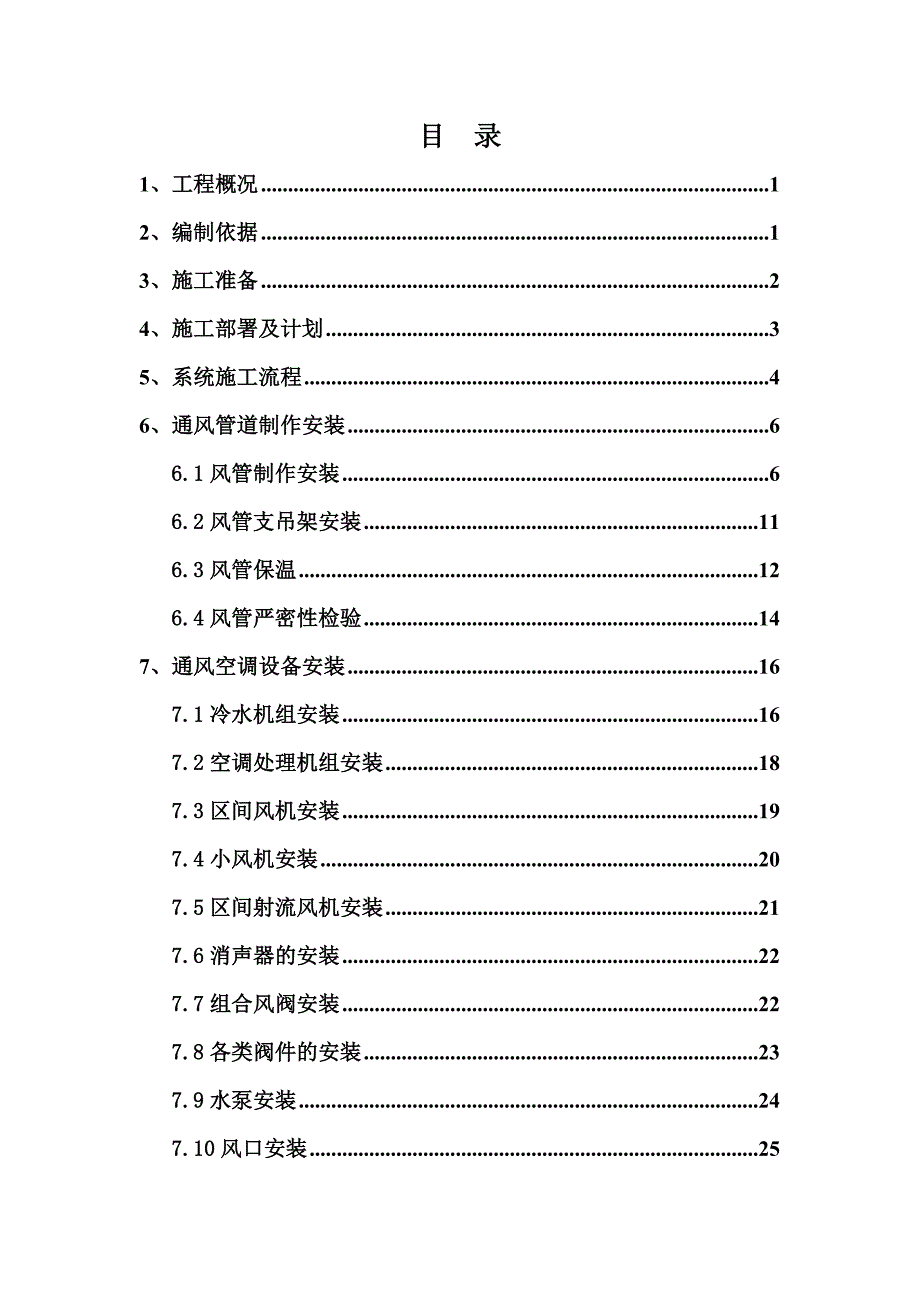

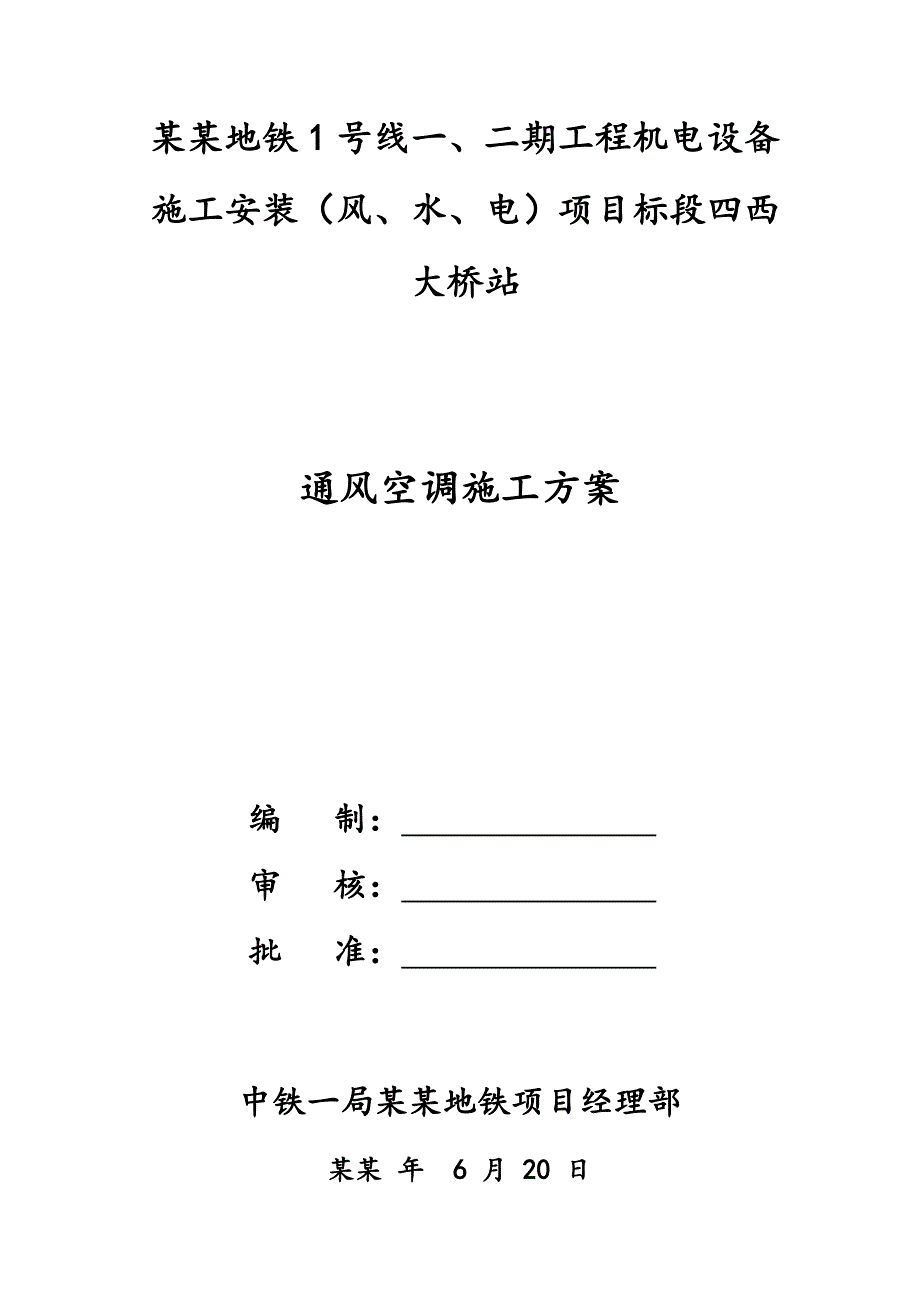

1、某某地铁1号线一、二期工程机电设备施工安装(风、水、电)项目标段四西大桥站通风空调施工方案编 制: 审 核: 批 准: 中铁一局某某地铁项目经理部某某 年 6 月 20 日目 录1、工程概况12、编制依据13、施工准备24、施工部署及计划35、系统施工流程46、通风管道制作安装66.1风管制作安装66.2风管支吊架安装116.3风管保温126.4风管严密性检验147、通风空调设备安装167.1冷水机组安装167.2空调处理机组安装187.3区间风机安装197.4小风机安装207.5区间射流风机安装217.6消声器的安装227.7组合风阀安装227.8各类阀件的安装237.9水泵安装247.10

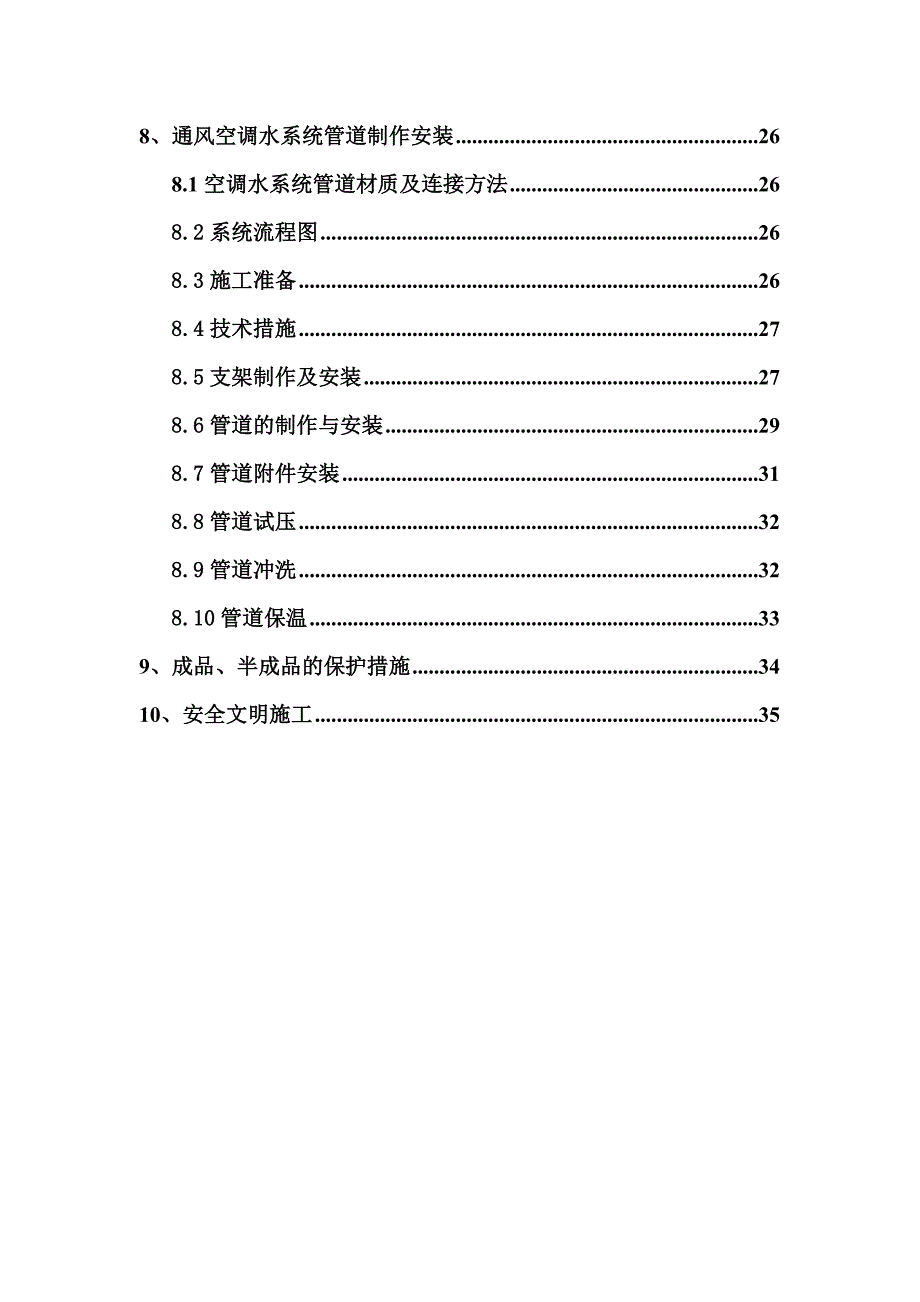

2、风口安装258、通风空调水系统管道制作安装268.1空调水系统管道材质及连接方法268.2系统流程图268.3施工准备268.4技术措施278.5支架制作及安装278.6管道的制作与安装298.7管道附件安装318.8管道试压328.9管道冲洗328.10管道保温339、成品、半成品的保护措施3410、安全文明施工351、工程概况西大桥站位于通达街、汉祥街间的西大直街下,站中心里程SK8+0.94.485。车站为地下三层侧式车站,地下一层为站厅层,地下二层为设备层,地下三层为站台层,车站总长度135.8m,车站标准宽度21.2m,站台宽度135.8m,有效站台长度120m,站厅层公共区面积18

3、37m2,站台公共区面积2000m2。设备及管理用房分别设于车站个层北、南端。在车站北、南端地面上分别设有1座活塞/机械通风亭、1座新风亭和1座排风亭。车站施工范围:(1)车站公共区(站厅、站台及换乘通道)通风和排烟系统;(2)设备及管理用房通风空调和排烟系统;(3)空调冷源水系统;(4)区间隧道(含辅助线)通风系统兼排烟系统。2、编制依据地下铁道工程施工及验收规范 (GB50299-1999)2003年版城市轨道交通技术规范 (GB50490-2009)声环境质量标准 (GB3096-2008)通风与空调工程施工质量验收规范 (GB50243-2006)国家、铁道部有关的建设工程施工验收文件

4、国务院颁发的建设工程质量管理条例国务院颁发的建设工程安全生产管理条例工业金属管路工程施工及验收规范 (GB50235-97)机械设备安装工程施工及验收规范 (GB50231-98)制冷设备、空气分离设备安装工程施工及验收规范 (GB50274-2010)工业设备及管道绝热工程质量检验评定标准 (GB50185-93)工业金属管道工程质量评定标准 (GB50184-93)机械设备安装工程施工及验收通用规范 (GB50231-98)给排水国标图集及其他有关的规范、规程、标准某某市地铁集团有限公司下发的有关文件3、施工准备3.1土建移交检查工作检查预留孔洞是否正确合理的预留,关系到后面的施工,结合专

5、业图纸和土建主体结构图纸,到现场核实,由于土建少留或预留错误的,由土建整改,图纸设计失误的向设计院提出,申请变更。3.2图纸会审认真查看业主下发的施工图纸,结合现场实际情况,找出图纸的疑难点,与现场不符合的地方,通过图纸会审和设计单位沟通,共同找出解决办法,做到心中有数,弄懂图纸,排除疑难点,为以后机电安装工程的顺利进行打下良好的基础。3.3安全技术交底 专业工程师在每道工序前,对施工队进行安全技术交底,强调施工工艺、技术要求、质量控制、施工进度及施工安全等内容。根据工期要求,编制准确的材料进场计划,落实材料及设备进场,合理配置人力资源及施工机具并编制出详细的配置计划。材料的材质及质量要求;施

6、工质量要求;施工方案及具体操作方法;安全措施;验收标准;成品保护等。3.4施工技术人员培训加强对施工人员的技术培训,加强安全教育,组织学习灭火器的使用,要求工班长进行班前讲话制度,安全教育培训,形成记录。要求负责人员每天填写施工日志,以备检查。3.5生产准备a.在工程施工准备阶段,严格按照地铁工程承包合同及相关技术文件、及规范要求。b.根据工期要求,编制准确的施工材料计划,落实材料及设备进场,合理配置人力资源及施工机具并编制出详细的配置计划。用于本工程的管材、管件、阀门等材料的成品、半成品或原材料,其规格、型号应符合设计和规范要求,产品的质量应符合国家标准;应有生产厂家的质量证明书、合格证和有

7、关技术文件;使用前应作外观检查、严密性试验和强度试验;不合格产品应存放在不合格区,一律不得使用。3.6主要机具设备准备机械:剪板机、咬口机、套丝机、台钻、电焊机、切割机、坡口机、试压泵等;工具:工作台、套丝板、管钳、割管器、飞机钻、手枪钻、电锤、手锤、活动扳手、套筒扳手、梅花扳手、改锥,钢丝钳,焊钳、氧气乙炔瓶、减压表、割炬、梯子等; 量具:水准仪,水平尺、钢卷尺、角尺、焊接检验尺、线坠、压力表等。3.7内业资料及检验批的划分 内业资料要及时填写,每完成一道工序或分项工程填写检验批,确保工程质量的完整性。各种阀门检验记录或水压试验,严格按照地铁公司下发的文件要求填写,经监理签字和盖章确认后存档

8、,以备查验。3.8材料见证复试计划对于进场材料及时报验,需要复试的材料,需见证取样送实验室复试,不合格的材料不得使用。4、施工部署及计划4.1施工部署针对西大桥站结构为站厅、设备及站台层,结构比一般站复杂的特点,在实际施工过程中,施工采取分系统,分重点、分层段铺开施工,根据先大管,后小管;先干管,后支管的原则,先完成各系统的干管,大管。最后才进行设备部分的安装。遇到与其他承包商在施工面上的重叠时,尽量安排先做其他施工地点的工作,使施工面相互错开,以免相互影响工程的进度和安装质量。4.2施工计划根据地铁公司要求及目前土建完成情况计划开工日期某某年7月20日,计划完工日期2012年12月31日,具

9、体工作节点见下表。序号工作节点完成时间1通信信号、供电等设备房通风空调安装某某年10月31日2公共区风管、空调水管安装某某年10月31日3设备区风管、空调水管安装某某年11月30日4空调机组、风机、水泵等设备安装某某年11月30日5风口安装、风管检漏、空调水管试压保温、孔洞封堵2012年5月30日6区间风机、空气处理机组安装2012年6月30日7设备单机调试2012年8月31日8设备系统调试2012年9月30日5、系统施工流程系统施工流程图详见下图技术准备人力准备施工机具准备设备材料准备风管加工水管加工法兰加工风管、部件与法兰组装中间质量检验、进场验收基础检查设备运输风、水管及部件运输支吊架制

10、作安装设备开箱检验主干管安转设备安装支管安装设备试运转、单机调试风量测试与调整联合试运转、系统调试各种记录、文件整理系统验收绘制竣工图竣工验收综合效能测定、调整通风空调系统施工工艺框图6、通风管道制作安装6.1风管制作安装6.1.1风管制作1、制作工艺确定:根据设计要求,在本工程中所有镀锌钢板风管均采用角钢法兰连接工艺。2、材料检验:检验所用材料的出厂合格证明并查验其外观质量,要求如下:a.镀锌钢板表面应平整光滑,厚度均匀,不能有裂纹、结疤及锈蚀斑点等缺陷;b. 型材应等型、均匀,不能有裂纹、气泡等缺陷。3、设备检修:对咬口机、钻床、电焊机、折边机等进行检查,重点检查以下内容:a.用电设备的绝

11、缘和接地是否良好,传动部件必须有保护壳防护;b.电器传动是否良好;c.用电设备的漏电保护措施是否良好;d.机械传动部分的清洁、润滑和坚固,根据所加工材料规格对设备进行调整,确保设备达到实际作业要求。4、绘制加工草图风管在车站站厅层规划区域内进行制作,实行流水线作业方式。应根据通风与空调施工图绘制风管加工草图。在风管与设备的碰头、风管之间的连接短管及一些特殊部位,留出活接口,待安装阶段结合现场实际情况实测尺寸进行制作。a.绘制加工草图需根据所用材料规格和咬口类型确定每件风管的尺寸,且要尽量减少裁边和拼接,严禁风管出现十字拼接缝。风管制作长度在满足规范要求的情况下确定为每节长为1250mm,特殊部

12、位长度以实测尺寸为准。b.先确定系统中弯头、三通及变径管的尺寸,再确定其间直管段的长度,直管段的长度要求与a条一致。c.对于穿越建筑墙体的风管,风管长度比墙体厚度至少大200mm,确保安装的连接法兰不在墙体内。5、风管制作工艺流程:领料板材展开、法兰下料板材剪切、法兰焊接倒角、法兰钻孔咬口风管折边风管成型法兰铆接风管翻边检验、涂胶。a.下料剪切。根据加工单的尺寸进行下料,剪切前必须复核尺寸,以免有误,严禁使用热加工方式下料;b.板材下料后轧口前,必须使用机械或剪刀进行倒角;c.风管采用联合角咬口,要调整好咬口机的齿轮间隙,保证咬口的松紧适度、尺寸准确。合管时要使用木锤式有胶皮套的锤子,以确保合

13、管后风管的美观,咬缝及四角处无开裂现象和孔洞;d.法兰下料后必须进行调直,而后在钻床上加工铆钉孔,铆钉孔间距在120mm-150mm之间,铆钉规格选用4;e.法兰由四根角钢组焊而成,组焊必须平台工装上进行,工装上须有夹具卡紧,且采用长边夹短边的方式,且焊接成的法兰内径比风管外径大1-3mm;f. 法兰焊接焊缝不应有夹渣、烧穿等缺陷,飞溅物应清理干净,焊接变形应矫正;g.法兰组焊完成并清理药皮、焊渣后,在钻床上组对进行螺栓连接孔加工,以保证法兰的互换性,连接孔间距在120mm-150mm之间。6、风管材料选择:风管采用镀锌钢板,且穿越封闭楼梯间的风管需包覆防火板分隔,镀锌钢板板厚选择如下:风管平

14、面边长b(mm)空调风管板厚(mm)排烟风管板厚(mm)b3200.50.8320b4500.60.8450b6300.80.8630b10000.80.81000b12501.01.01250b20001.01.22000b30001.21.2风管连接法兰材料规格选择如下:风管平面边长b(mm)法兰规格(宽厚)(mm)b630L253630b1250L3041250b2500L4042500b3000L5057、风管的连接风管咬口采用联合角咬口方式。咬口缝的宽度如下表所示:板材厚度平咬口宽(mm)角咬口宽(mm)0.51.0810781.01.210129108、风管连接法兰采用钻孔方式,不得采用电气焊开孔或扩孔,螺栓规格选用如下:法兰规格型号(mm)螺栓规格L253M6螺栓L304M8螺栓L404M8螺栓L505M10螺栓风管与法兰连接采用铆接,铆接前,应根据板材厚度选择铆钉直径、铆钉长度及铆钉之间的间距等。
