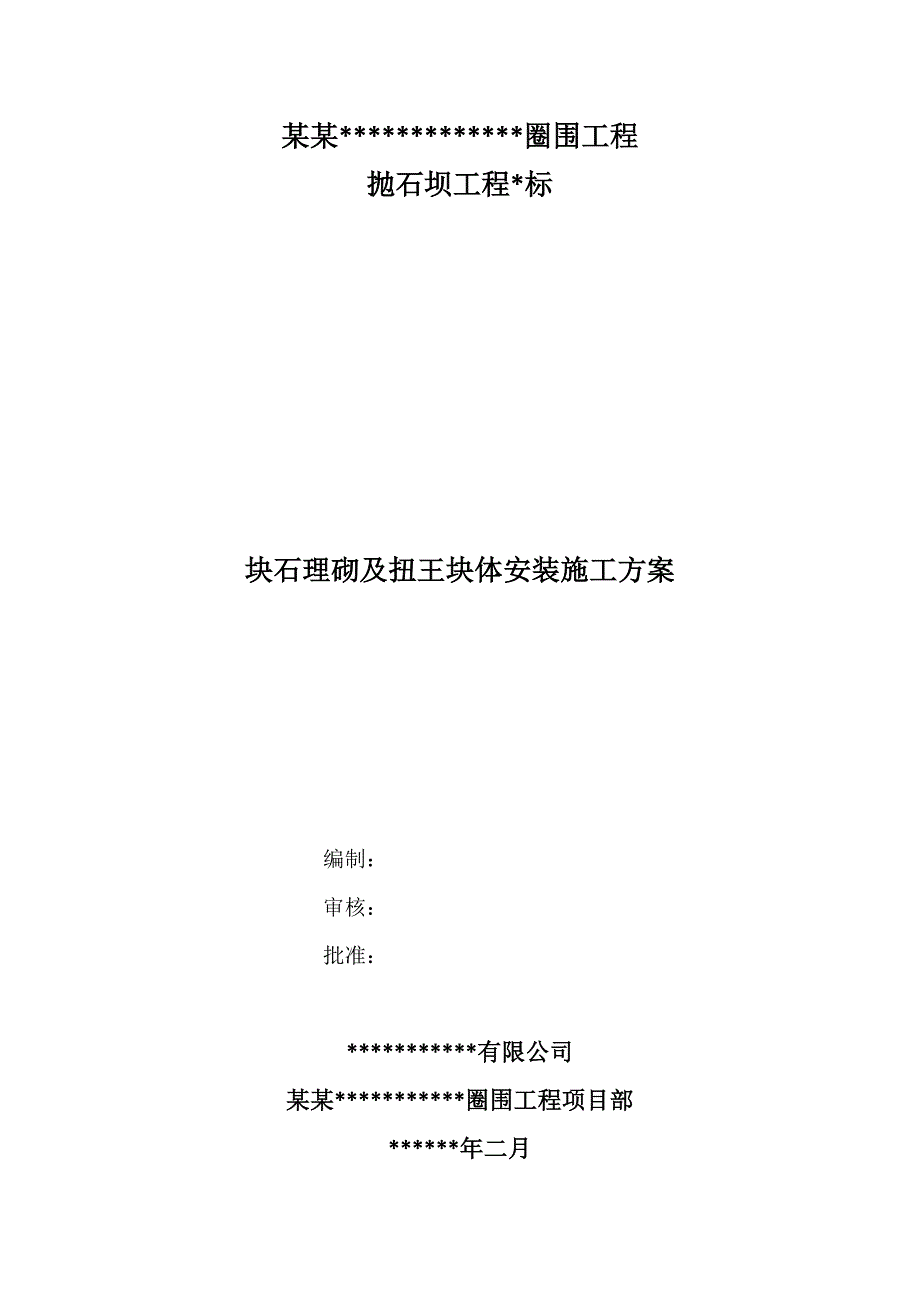

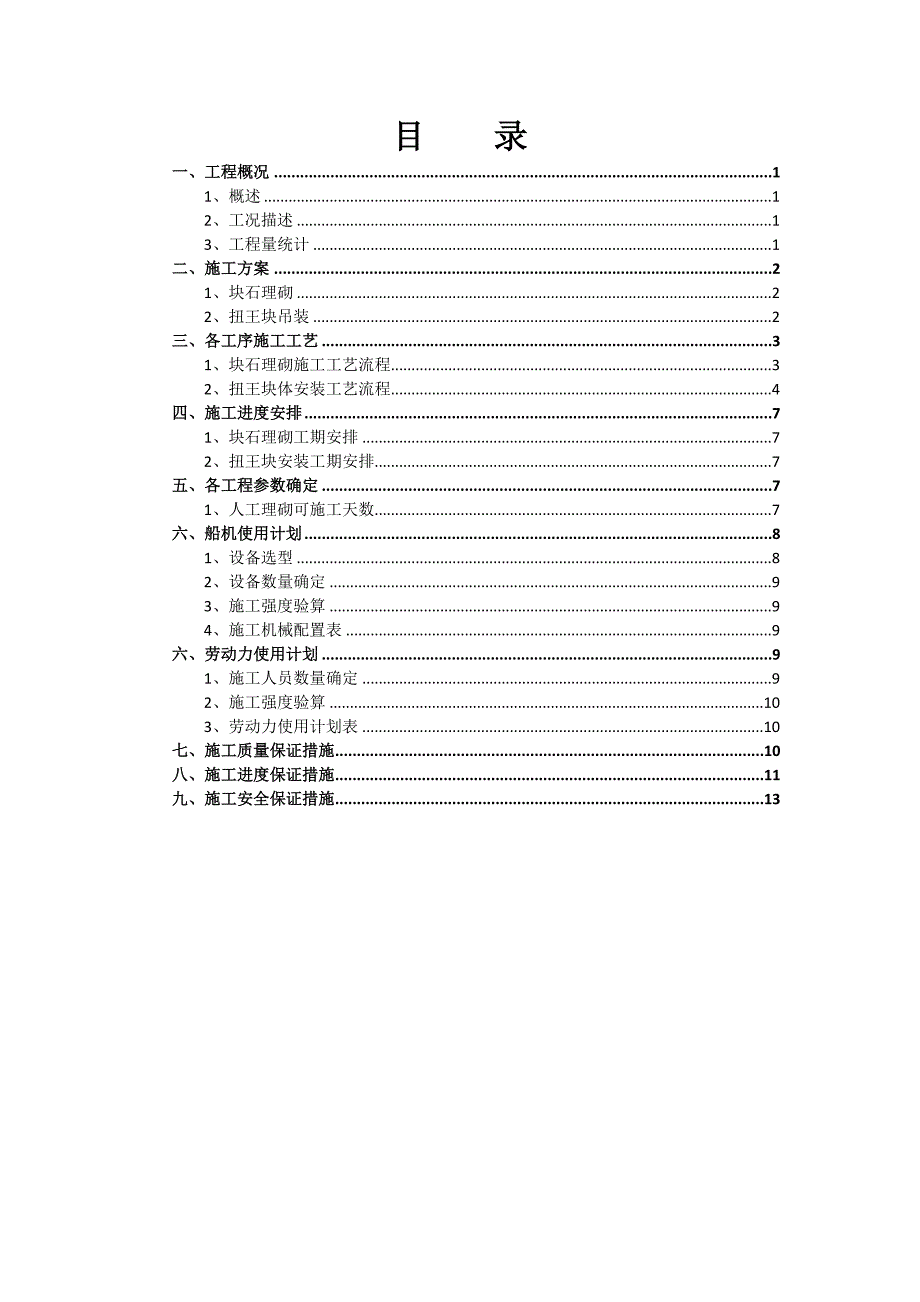

1、某某*圈围工程抛石坝工程*标块石理砌及扭王块体安装施工方案编制：审核：批准：*有限公司某某*圈围工程项目部*年二月目 录一、工程概况11、概述12、工况描述13、工程量统计1二、施工方案21、块石理砌22、扭王块吊装2三、各工序施工工艺31、块石理砌施工工艺流程32、扭王块体安装工艺流程4四、施工进度安排71、块石理砌工期安排72、扭王块安装工期安排7五、各工程参数确定71、人工理砌可施工天数7六、船机使用计划81、设备选型82、设备数量确定93、施工强度验算94、施工机械配置表9六、劳动力使用计划91、施工人员数量确定92、施工强度验算103、劳动力使用计划表10七、施工质量保证措施10八、

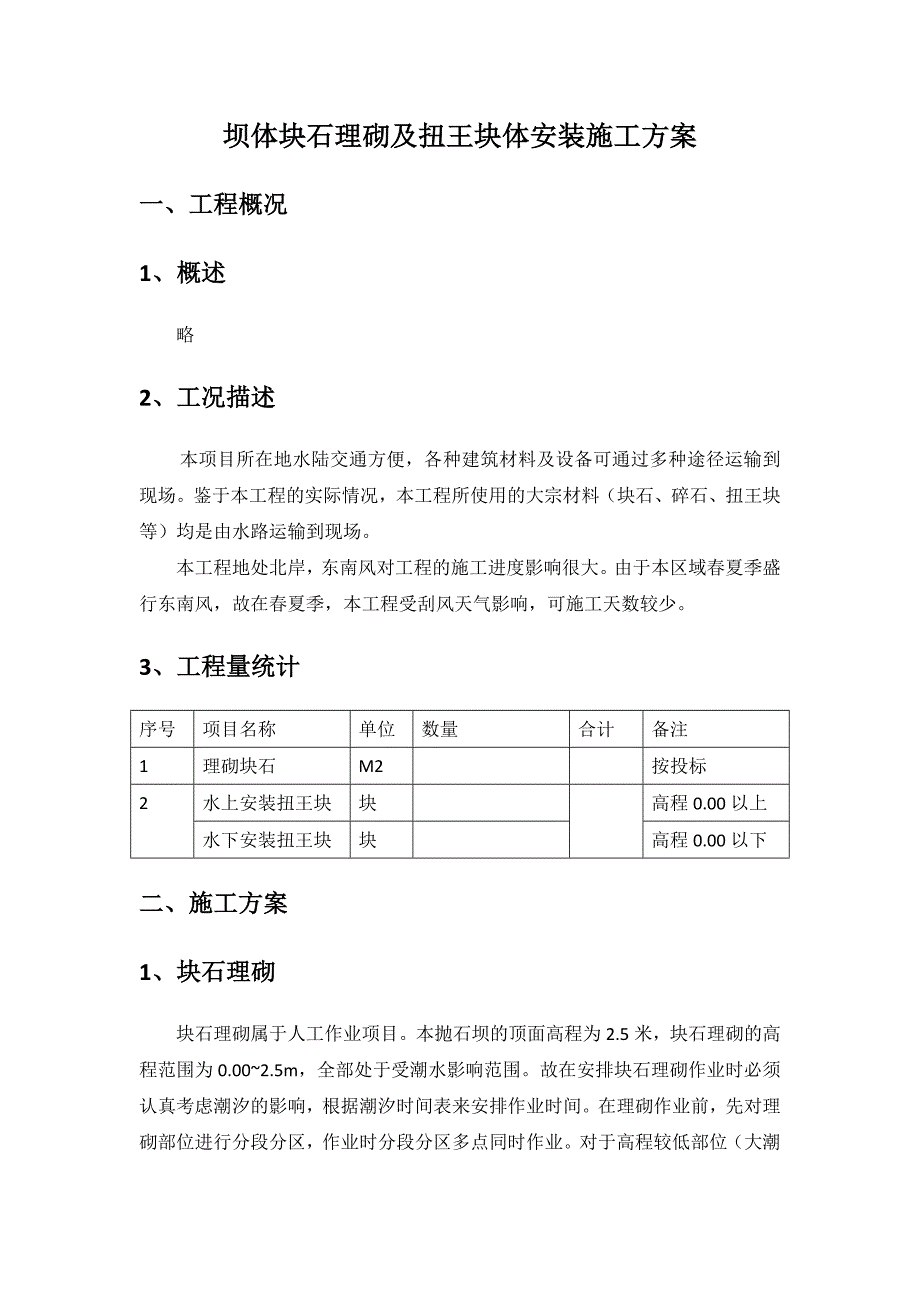

2、施工进度保证措施11九、施工安全保证措施13坝体块石理砌及扭王块体安装施工方案一、工程概况1、概述略2、工况描述 本项目所在地水陆交通方便，各种建筑材料及设备可通过多种途径运输到现场。鉴于本工程的实际情况，本工程所使用的大宗材料（块石、碎石、扭王块等）均是由水路运输到现场。本工程地处北岸，东南风对工程的施工进度影响很大。由于本区域春夏季盛行东南风，故在春夏季，本工程受刮风天气影响，可施工天数较少。3、工程量统计序号项目名称单位数量合计备注1理砌块石M2按投标2水上安装扭王块块高程0.00以上水下安装扭王块块高程0.00以下二、施工方案1、块石理砌块石理砌属于人工作业项目。本抛石坝的顶面高程为2
3、.5米，块石理砌的高程范围为0.002.5m，全部处于受潮水影响范围。故在安排块石理砌作业时必须认真考虑潮汐的影响，根据潮汐时间表来安排作业时间。在理砌作业前，先对理砌部位进行分段分区，作业时分段分区多点同时作业。对于高程较低部位（大潮汛低潮位才能出露水面），必须安排在大潮汛低潮位时施工。在理砌开工前须对抛石坝进行认真详细测量。根据测量结果确定是否需要补抛块石。对于抛石不足部位，则补抛块石；块石已足部位，则设立测量标记，作为理砌施工控制依据。本标段西侧堤与陆地相连，交通比较便利。为方便作业工人上下班，本标段在进行块石理砌时拟从西侧堤的西端向东推进，直至与二标的交界点。由于本标段抛石坝的总长度接
4、近2000米，故必须在多个工作面同时施工。在安排作业时，将工人分为若干小组，各小组在指点桩号作业，定点定人定量控制进度。对于不能按时完成的小组，则安排相邻小组进行就近支援。在开展理砌作业时，需要按照相关的施工规范及验收规范来控制理砌质量。2、扭王块吊装本标段的扭王块在*预制厂预制，在安装前将扭王块运输到现场，然后再行吊装。按照本工程的实际情况，运输采用7艘1000吨级平板运输船，吊装采用3艘吊臂15米以上的浮吊船。扭王块安装紧跟理砌块石工序进行，多个作业点同时作业。为避免理砌块石被风浪破坏，尽可能减少理砌块石暴露时间。施工程序：扭王块在*预制厂用吊机装上转驳车，短驳到码头后，用平板船运送到*抛
5、石坝项目所在地；待平板船到达工地后与浮吊船锚链在一起，浮吊船开始施行吊装作业。本标段的滩地高程为-3.5米左右，抛石坝顶面高程为2.5米，扭王块安装位置高程为-2.5米2.5米左右。根据此高程及潮水可以推算，本标段的扭王块安装有60%左右属于水下安装（0.00米以下部分，低潮位不露出水面的部位），40%左右属于水上安装（0.00米以上，低潮位能露出水面的部位）。水下安装采取质心定点原则安放，扭王块体安放由坡脚沿坡面向上安装，达到低潮出露水面后部位。定点随机安放采用“姿态随机、质心定点”的安放方式。安装方法：扭王块由平板运输船运到现场，停靠定位好位的吊机船，再由浮吊船进行定点安放。安放前先计算出
6、每个扭王块所占的面积和尺度，绘制出扭王块体在断面结构中的布置图，并计算出个扭王块质心位置，依据平面投影的方法将斜坡上块体的质心引放到平面上，即可得出质心在平面上的位置，并可依据堤轴线和断面位置计算出各扭王块质心的平面位置坐标，该坐标即为各扭王块的平面定位点。水上安装扭王块（高程0.00米以上，低潮位能露出水面的部位）按照“规则排列、钩连咬合”的原则安装，由低潮出露部位开始直到坡顶结束。为确保扭王块安装质量，在安放前对抛石理砌进行验收，在安放过程中利用低潮位对已经安放的扭王块进行检测，凡是姿态不对、钩连不好或有断肢等重大缺损者，予以吊起调整姿态重新安装。安装密度必须满足设计要求。设计要求：安装密
7、度需要大于等于55个/100平方米。三、各工序施工工艺1、块石理砌施工工艺流程抛石坝断面初步形成抛石坝坡面初步整理补抛面层块石块石人工理砌理砌质量验收（1）材料选择把好石料采购关，进场石料必须符合施工规范，风化石、山皮石应清除，不得使用。选择大小均匀、棱角分明，至少有两个平面比较平整的块石；块石的上表面与下平面的厚度及单块重不小于规范允许最小值，单块重量应满足设计要求。（2）砌石施工砌石工程施工时需赶潮施工，每次施工长度由每次潮水的有效作业时间来确定。施工时，从棱体最先达到设计标高的地方做起。斜坡面上的标高及平整度采用拉线控制，在坡顶和坡脚每隔一定距离对应各打一根桩，桩上标上相应的标高，在上下
8、两根桩上拉一根线，15m间距的两根线上再拉一根线，此线可以在前两根线上移动，砌石时，块石的平面就以此线为准。块石理砌采用竖砌法，使块石的长边垂直于坡面，缝相互交错，错缝大于10cm，通缝小于100cm，错牙3cm，三角洞控制在7cm以内，平整度控制在3cm以内，块石间契合紧密，不得有转动、浮塞、叠砌等弊病。2、扭王块体安装工艺流程扭王块体安装工作紧跟在块石理砌后进行，扭王块体在预制厂预制后，乘高平潮直接船运至施工现场安装点，现场会同监理验收合格后，由浮吊船将块体从船上进行吊起安装。安装工艺流程：施工准备绘制安装网格图安装分区与安装平面图绘制安装定位与操作检查核对（局部调整）结束。（1）施工准备
9、根据作业强度选择浮吊船、运输船舶及劳动力的配置，同时制订详细的安装实施细则。本工程拟配置3艘浮吊船，每个浮吊船负责一个工作面。配置7艘1000吨级平板运输船进行运输。做好相关人员安的全技术交底、其他的相应培训工作、特殊工种资格报审工作等。做好机械设备的保养、检修及相关报验工作 ，保证机械设备的出勤率。制定好详细的扭王块体的运输、安装计划，精确到每天每个潮水。做好施工前的测量放样设标等工作。（2）绘制安装网格图 按设计要求的抛沉密度和扭王块的几何尺寸，将扭王块抛沉区在垂直坝轴线方向用定位抛沉扭王块的行距来分割成若干行；平行坝轴线方向，再依据一组扭王块的列距进行划分，形成一幅网格网。施工时就按这一
10、个个的网格反映的位置、数量进行作业。 （3）安装分区与安装平面图绘制由于扭王块数量众多，安装面积甚广，不可能一次完成全部安装，故要分片分区安装。分区的原则是根据浮吊的吊距、起重能力，让浮吊定位一次能安装尽量多的块体，以减少定位次数，提高安装效率，也便于管理。 根据块体安装网格图和每个块体的安装坐标划分分区，分起始区，标准区和特殊区。起始区为三角形，为护面块体最开始安装的地区，按从下到上按每层减少一块的原则，呈三角形安装，标准区为菱形，紧靠起始三角形的一条边依次安装，特殊区指与其它堤段的过渡段。 （4）安装定位与操作 安装基本原则 a 安装密度：根据规范与设计要求，人工块体实际安放数量满足设计要
11、求55只/100m2；b 安装方式：定量、定点，以达到整体互相钩连的效果； c 安装顺序：必须从起始区开始，从下到上安装；然后以起始三角形的两边为起点，从下到上安装标准区。 安装定位与操作块体安装采用RTK-GPS定位。GPS移动站圆形天线安装在浮吊的扒杆顶上，与吊装的钢丝绳在同一垂线上，即GPS天线的平面位置即为浮吊所吊的护面块体的平面位置。天线的平面坐标通过传输线传到浮吊驾驶室的电脑屏幕上，直接显示出所吊块体在安装平面图上的位置。浮吊司机根据电脑屏幕上的显示，转动浮吊扒杆。当所吊的块体移到与设计位置重合时，将块体送至坡面并落钩安装，电脑的定位软件读取并记录下该块体的安装坐标。浮吊即可进行下
12、一块体的安装。每安装一块，就在平面图上划掉一块，以防漏安或重安。 具体安装方法详见图2所示。 附图:扭王块安装推进示意图（5）详细安装步骤第一步：GPS测量引导起重船进行自身定位。第二步：运输构件驳船靠泊起重船就位。第三步： 起重船定位准确后，吊机从一侧的运输船上取吊构件，由起重工根据理论计算出的每一构件的极角和极半径指挥吊机，通过吊机左右进行旋转和调整扒杆的变幅来控制扭王块体的安放位置。第四步：安装效果不理想的扭王字块需吊起重新进行安装，不断调整摆姿，直至块体安装到位，满足要求后才脱钩安装下一件块体。完成一排安装后，移船重复上述步骤进行安装下一排构件（部分露出水面可以目测指挥安装的扭王字块在
13、吊机可作业范围的，则无需移船进行安装，可在原船位进行安装）。（6）安装技术要求水下部分严格按照设计要求进行定点安放（55只/100m2）；水上部分按照规则安装、相互咬合的原则安装。正式安放前先在起始区作典型试验施工，通过对试验施工的检测和成果分析，取得相应经验，指导后续施工； 使用水下自动脱钩的吊钩，绑块体的钢丝绳不宜过长或过短，以块体高度的2.2倍为宜，以便控制块体的摆放姿势； 交替使用不同的系扣方法安放，使相邻的护面块摆放姿势不同，以便于块体间的钩连； 避免出现块体大面相接、平行摆放的状态，大面迎浪的块体数量不能大于总量的三分之一，且不能成片；同一排相邻块体间不应接触，后一排的每一块护面块
14、，都要安放在前一排相邻两块体之间，即相邻排的块体要交错安放，并局部压在前排块体上，用前一排块体和垫层石共同支承其重量； 本工程每个区段的护面块体安放完后，趁大潮汛低潮位现场检查安放质量，对于不合格区段安排浮吊船补抛或校正姿态；对于水上部分，现场随安装随检查。（7）问题处理措施针对检测不符合要求的地段，要重新安装，且安装要综合考虑临排交错安放，确保共同支撑其重量。直到满足设计要求。四、施工进度安排1、块石理砌工期安排块石理砌施工进度计划：3月10日4月30日，共50日历天。2、扭王块安装工期安排扭王块安装施工进度计划：3月20日5月15日，共57日历天。五、各工程参数确定1、人工理砌可施工天数按
15、照工程经验，在本地区人工理砌每月的可施工天数按照22天计算；3月10日4月30日，共50天，可施工天数为22/30*50=36.6天。2、扭王块安装可施工天数按以往工程经验可确定，扭王块安装每月的可施工天数为20天左右，现取20天。按此比例，3月20日5月15日，共57天，可施工天数为20/30*5738天。3、人工块石理砌劳动效率人工块石理砌劳动效率：15m2/工。4、块石理砌各工种配置比例破石工：砌石工：抬石工=1：3：3。5、扭王块运输船效率扭王块运输船（1000吨级）工作效率：5天一个航次（含装船及运输时间，不含卸船时间），每船装300个扭王块。6、扭王块运输人员配置每船配置4名船员，不安排其他人员。7、浮吊船工作效率浮吊船吊装扭王块效率：140个/天。8、浮吊船人员配置每船配置4名船员，10名吊装工人，每船配员14人。
