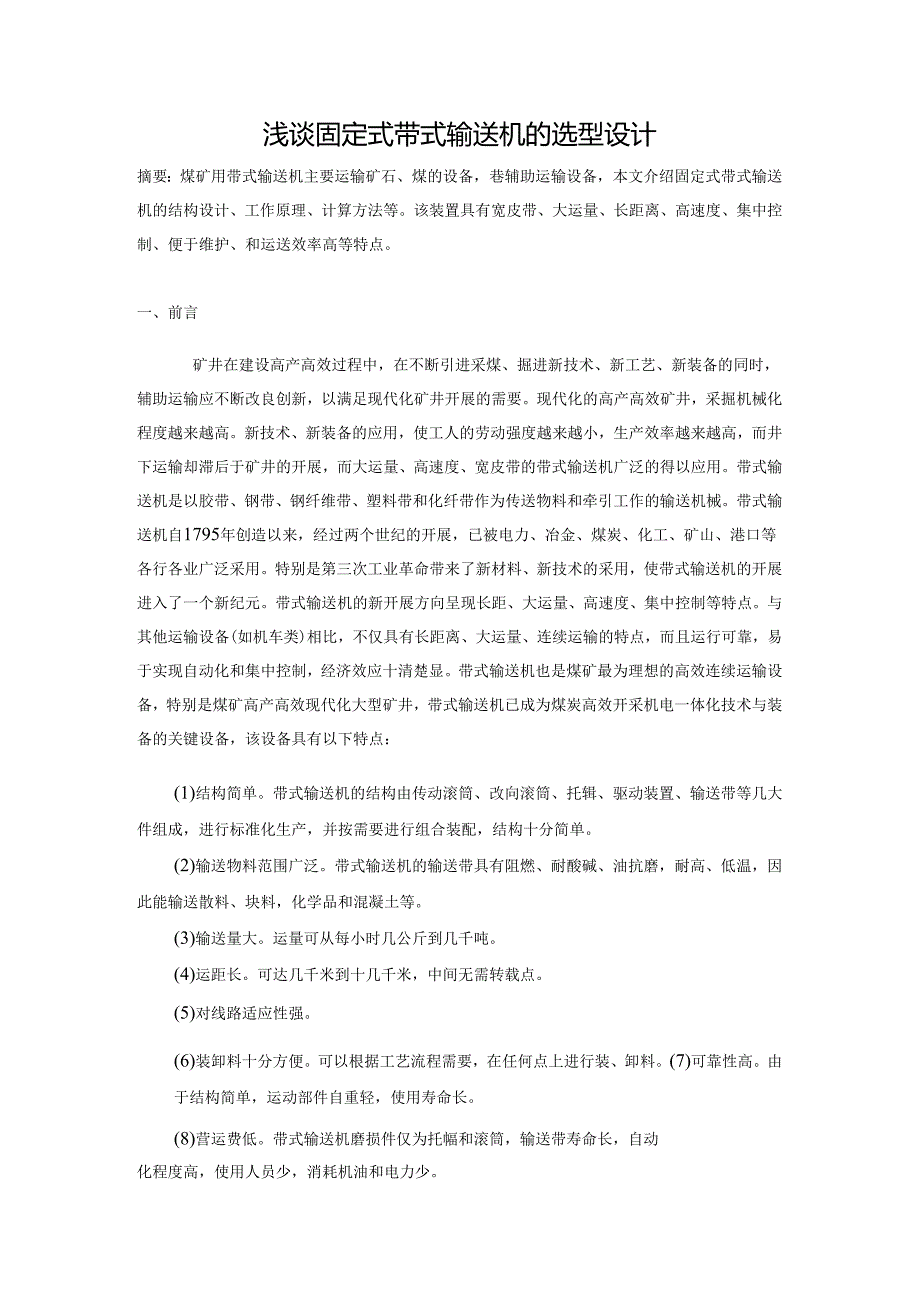

1、河南播送电视大学机械设计制造及其自动化（本科）毕业论文浅谈固定式带式输送机的选型设计姓名：李克勤学号：20081410140518学校：许昌电大禹州分校指导教师：刘海峰目录摘要2一、前言2二、工作原理3三、根本结构3四、固定式带式输送机选型设计计算1014五、参考文献浅谈固定式带式输送机的选型设计摘要：煤矿用带式输送机主要运输矿石、煤的设备，巷辅助运输设备，本文介绍固定式带式输送机的结构设计、工作原理、计算方法等。该装置具有宽皮带、大运量、长距离、高速度、集中控制、便于维护、和运送效率高等特点。一、前言矿井在建设高产高效过程中，在不断引进采煤、掘进新技术、新工艺、新装备的同时，辅助运输应不断改
2、良创新，以满足现代化矿井开展的需要。现代化的高产高效矿井，采掘机械化程度越来越高。新技术、新装备的应用，使工人的劳动强度越来越小，生产效率越来越高，而井下运输却滞后于矿井的开展，而大运量、高速度、宽皮带的带式输送机广泛的得以应用。带式输送机是以胶带、钢带、钢纤维带、塑料带和化纤带作为传送物料和牵引工作的输送机械。带式输送机自1795年创造以来，经过两个世纪的开展，已被电力、冶金、煤炭、化工、矿山、港口等各行各业广泛采用。特别是第三次工业革命带来了新材料、新技术的采用，使带式输送机的开展进入了一个新纪元。带式输送机的新开展方向呈现长距、大运量、高速度、集中控制等特点。与其他运输设备(如机车类)相
3、比，不仅具有长距离、大运量、连续运输的特点，而且运行可靠，易于实现自动化和集中控制，经济效应十清楚显。带式输送机也是煤矿最为理想的高效连续运输设备，特别是煤矿高产高效现代化大型矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备，该设备具有以下特点：(1)结构简单。带式输送机的结构由传动滚筒、改向滚筒、托辑、驱动装置、输送带等几大件组成，进行标准化生产，并按需要进行组合装配，结构十分简单。(2)输送物料范围广泛。带式输送机的输送带具有阻燃、耐酸碱、油抗磨，耐高、低温，因此能输送散料、块料，化学品和混凝土等。(3)输送量大。运量可从每小时几公斤到几千吨。(4)运距长。可达几千米到十几

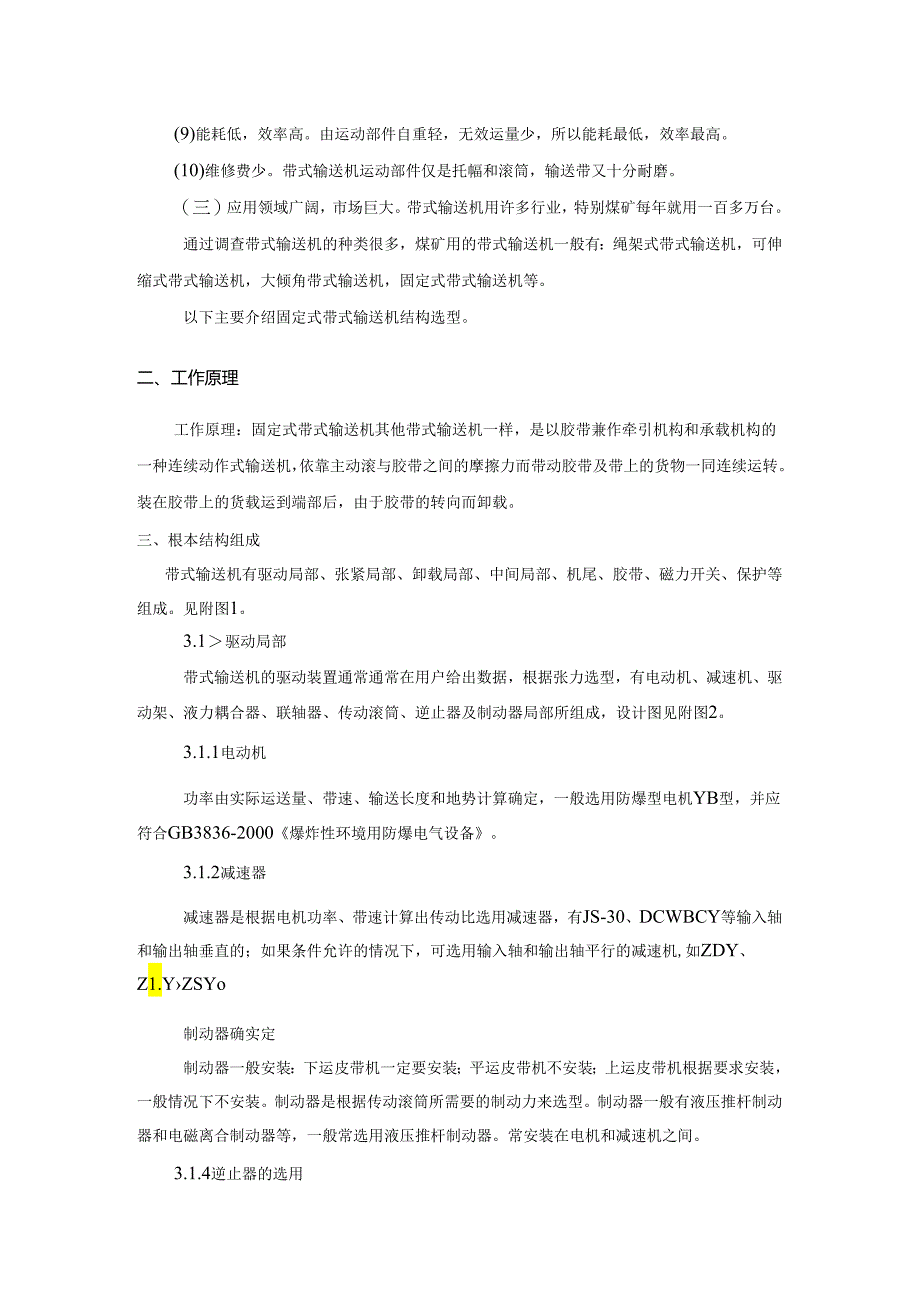

4、千米，中间无需转载点。(5)对线路适应性强。(6)装卸料十分方便。可以根据工艺流程需要，在任何点上进行装、卸料。(7)可靠性高。由于结构简单，运动部件自重轻，使用寿命长。(8)营运费低。带式输送机磨损件仅为托幅和滚筒，输送带寿命长，自动化程度高，使用人员少，消耗机油和电力少。(9)能耗低，效率高。由运动部件自重轻，无效运量少，所以能耗最低，效率最高。(10)维修费少。带式输送机运动部件仅是托幅和滚筒，输送带又十分耐磨。（三）应用领域广阔，市场巨大。带式输送机用许多行业，特别煤矿每年就用一百多万台。通过调查带式输送机的种类很多，煤矿用的带式输送机一般有：绳架式带式输送机，可伸缩式带式输送机，大倾
5、角带式输送机，固定式带式输送机等。以下主要介绍固定式带式输送机结构选型。二、工作原理工作原理：固定式带式输送机其他带式输送机一样，是以胶带兼作牵引机构和承载机构的一种连续动作式输送机，依靠主动滚与胶带之间的摩擦力而带动胶带及带上的货物一同连续运转。装在胶带上的货载运到端部后，由于胶带的转向而卸载。三、根本结构组成带式输送机有驱动局部、张紧局部、卸载局部、中间局部、机尾、胶带、磁力开关、保护等组成。见附图1。3.1驱动局部带式输送机的驱动装置通常通常在用户给出数据，根据张力选型，有电动机、减速机、驱动架、液力耦合器、联轴器、传动滚筒、逆止器及制动器局部所组成，设计图见附图2。3.1.1电动机功率
6、由实际运送量、带速、输送长度和地势计算确定，一般选用防爆型电机YB型，并应符合GB3836-2000爆炸性环境用防爆电气设备。3.1.2减速器减速器是根据电机功率、带速计算出传动比选用减速器，有JS-30、DCWBCY等输入轴和输出轴垂直的；如果条件允许的情况下，可选用输入轴和输出轴平行的减速机,如ZDY、Z1.YZSYo制动器确实定制动器一般安装：下运皮带机一定要安装；平运皮带机不安装；上运皮带机根据要求安装，一般情况下不安装。制动器是根据传动滚筒所需要的制动力来选型。制动器一般有液压推杆制动器和电磁离合制动器等，一般常选用液压推杆制动器。常安装在电机和减速机之间。3.1.4逆止器的选用根据
7、计算逆止力来选用逆止器。逆止器一般情况下用接触式和非接触式两种，接触式逆止器安装在减速机低速轴上和传动滚筒轴上，具有制动力矩大、传力可靠、解脱容易、安装方便的优点；非接触式逆止器安装在减速机的高速轴上,逆止力大、可靠性高、安装方便等特点。3.1.5传动机架（驱动架）传动机架有机架、大底架、电机底架组成，它们有型钢组焊而成。机架放在大底架上，传动滚筒放在机架上，电机机架与大底架连在一起，电机和减速机放在电机底架上，液力耦合器液力耦合器置于驱动装置好带式输送机的减速器之间，它具有一般联轴器所没有的功能，将变速调节力矩转换和制动三者的功能集于一身，而且还有软启动和过载保护功能。目前，我国生产的液力耦
8、合器有标准型、限距型（平安型）和调速型三种。带式输送机广泛用于限距型和调速型，而后者广泛用于主动控制中。带式输送机使用液力耦合器的好处：（1）改善启动性（2）满载启动时，可利用电动机的启动力矩（3）过载保护可靠（4）节约能耗（5）可以通过液力联轴器的油量使中间摩擦式和多驱动式带式输送机的各电机平衡（6）中间摩擦式带式输送机为多点驱开工作方式（7）使用调速液力联轴器可实现无极调速，以减轻振动。传动滚筒传动滚筒是传递带式输送机功率的圆柱形体筒，与驱动架相联，是带式输送机最重要的局部件，驱动功率的大小往往取决于外表同输送带的摩擦系数和输送带在该滚筒上的包角。传动滚筒的外表一般为铸胶的。传动滚筒的直径
9、的选择根据带式输送机的带速和减速机的传动比来决定的。其公式V=1.IXDXn60i导出D=60iv(11n)0其中D为滚筒的直径，i为减速机的传动比，v为带速输送机的带速，n为电机的转速。3. 2张紧局部张紧局部一般有张紧架、张紧滚筒、换向滚筒、导轨和张紧装置。导轨固定在张紧架上，张紧滚筒装在导轨上，换向滚筒固定在机架上。张紧滚筒通过张紧装置来张紧皮带，而换向滚筒用来改变皮带的方向。承当转矩，结构比拟简单，起改变皮带的方向。拉紧装置输送带是橡胶和纤维织品两者复合而成的织品，在应用中的重锤拉紧装置,在运行一段时间后，重锤后自动下降一段距离，使输送带变长。这说明输送带发生了蠕变，在启动、制动过程中
10、也会发生蠕变现象。此时拉紧装置就必须进一步收紧才不会发生打滑现象。因此拉紧装置是保证带式输送机正常运转必不可缺少的重要部件，它的功能有：(1)使输送带在传动滚筒上形成正压力，靠摩擦力将传动滚筒的圆周力传递出来。(2)限制输送带在托相间的垂度，防止输送带在托辐间距内过分松弛而散失槽型，引起物料好输送带跑偏，增加运行阻力。(3)补偿输送带的弹性伸长好线粘性伸长。(4)为重连接接头提供必要的行程。(5)在长距离带式输送机中，拉紧装置对其拉紧力产生重大影响。固定式带式皮带机拉紧装置一般有螺旋拉紧装置；垂直重锤拉紧装置；车式拉紧装置；绞车拉紧装置；蜗轮蜗杆张紧装置等。.1螺旋拉紧装置螺旋拉紧装置一般装在
11、机尾滚筒处，直接拉紧皮带，拉紧滚筒的轴承座安装在活动架上，活动架可在导轨上滑动。当螺旋螺杆时使活动架上的螺母同活动架一起前进或后退，到达拉紧或放松的目的。它的特点是结构简单，拉紧行程较小，拉紧最大距离为1m,只适应于短距离的输送机，一般用于机长在3011r80m以内。2重锤拉紧装置重锤拉紧装置是结构最简单，应用范围最广泛的拉紧装置。它是保持张紧力不变的拉紧装置。在重锤的作用下，这种拉紧装置可以产生位移以吸收输送带的弹性伸长和永久伸长。提供设备需要的最大张紧力，并保证输送带的最大张紧行程。.3车式拉紧装置车式拉紧装置动作灵活，占地面积少，一般用绞车拉紧。.4蜗轮卷筒张紧装置蜗轮蜗杆传动比大，机构
12、紧凑，传动平稳，具有自锁性；结构简单，便于安装。因此，大多数带式输送机使用蜗轮卷筒张紧装置。蜗轮装置是通过钢丝绳拉紧张紧滚筒来张紧皮带。本设计选用的张紧装置是蜗轮卷筒张紧装置。3.3卸载局部卸载局部一般在机头，有卸载架、载滚筒和机头清扫器组成。卸载架有成型钢组成的，卸载滚筒放在卸载架上，清扫器安装在卸载架上,清扫器的刮板紧贴在卸载滚筒上。一般情况下，电机正传时，也就是正拉，煤从卸载滚筒上落下，卸载局部放在传动局部前边。用户要求倒拉时，卸载局部放在传动局部后边。3.4中间局部中间局部是连接机头和机尾的局部，主要有“H”架、纵梁和三联辐和下托辑。占带式输送机长度的主要局部，“H”架固定在底板上，纵
13、梁放在“H”架上,三联辑放在横梁上，长托辑放在“H”部。有的中间局部根据设计和用户的要求,中间局部是有支腿、纵横梁和长托辘和三个短托辑组成的。3.5机尾和清扫器机尾机尾主要有机尾架机尾滚筒机尾护照和机尾清扫器等组成的。机尾架是机尾的主要组成局部，机尾滚筒装在机尾架上，机尾罩装在机尾滚筒上，机尾清扫器是清扫皮带上的碎煤。清扫器清扫器是带式输送机输送散状物料时必须装备的部件，是清扫输送带有粘性物质，以防一局部会粘在输送带的工作面上，在卸料时不能卸掉，粘者物料进入托辑和滚筒，托辑和滚筒运转不灵活，使皮带跑偏，增加皮带的磨损，因此造成严重的后果。固定式带式输送机用的清扫器有头部清扫器和空段清扫器。.1
14、头部清扫器头部清扫器装设于输送机头部卸载滚筒处，用以清扫输送带工作面上粘附的物料。头部清扫器一般分为两种型式，重锤刮板清扫器和硬质合金重锤刮板式清扫器。着重介绍重锤刮板清扫器。重锤刮板清扫器是本设计用的清扫器。重锤刮板清扫器是采用重锤杠杆是清扫刮板紧贴输送带，更适于输送磨蚀性小、较枯燥和不易粘附到输送带上的物料的输送机使用。.2空段清扫器机尾清扫器)空段清扫器用于去除落在输送带下分支非工作面上的杂物以保护机尾滚筒和输送带。机尾清扫器常用空段清扫器，空段清扫器安装在机尾滚筒前。安装时，需使清扫器刮板的犁尖对着输送带运动方向，以便将杂物刮到输送机两侧的地面上。3.6QBZ矿用隔爆型真空电磁起动器此
15、起动器适用于具有爆炸性危险气体，甲烷混合气体)和煤尘的煤矿井下,在交流电50HZ、电压660V、380V供电中，用于远距离控制相应频率和电压的矿用隔爆三相鼠笼型感应电动机起动、停止和反转或就地停止之用。起动器的换向开关具有一定的分断能力；还具有过载、短路、断相、失压和漏电闭锁等保护功能。起动器电系统特别使用于频繁操作、重载荷的煤矿机械设备中。电磁起动器的种类好多，如QBZ80660(380)NQBZ120/660(380)等，使用于地面和井下。本设计选用的为QBZ80660(380)N电磁起动器。3.7矿用带式输送机保护装置3. 7.1概述带式输送机保护装置，它采用先进微计算机和传感技术，实现对带式输送机全面监控和保护。可以直接指示出急停开关和跑偏传感器的故障位置，具有很高的先进性和实用性。实现低速、打滑、断带、煤位、跑偏、急停、撕裂、温度、烟雾、张力等多种功能的监控和保护。显示窗口功能显示“主、付电机，各种故障(急停、跑偏、烟雾、速度、堆煤、撕裂、张力等)。按钮电控箱正面有“起车”、“停止”、“通话”和“打点”四个按钮。“起车”、“停止”可控制皮带机的起动和停止。“通话”、“打点”可以实现沿线设备间的对讲和信号通信。电控箱侧面设有：“确定”、“退出”、“位移”和“增加”按钮。根据汉字液晶显示器的菜单提示，可对电控箱的运行参
