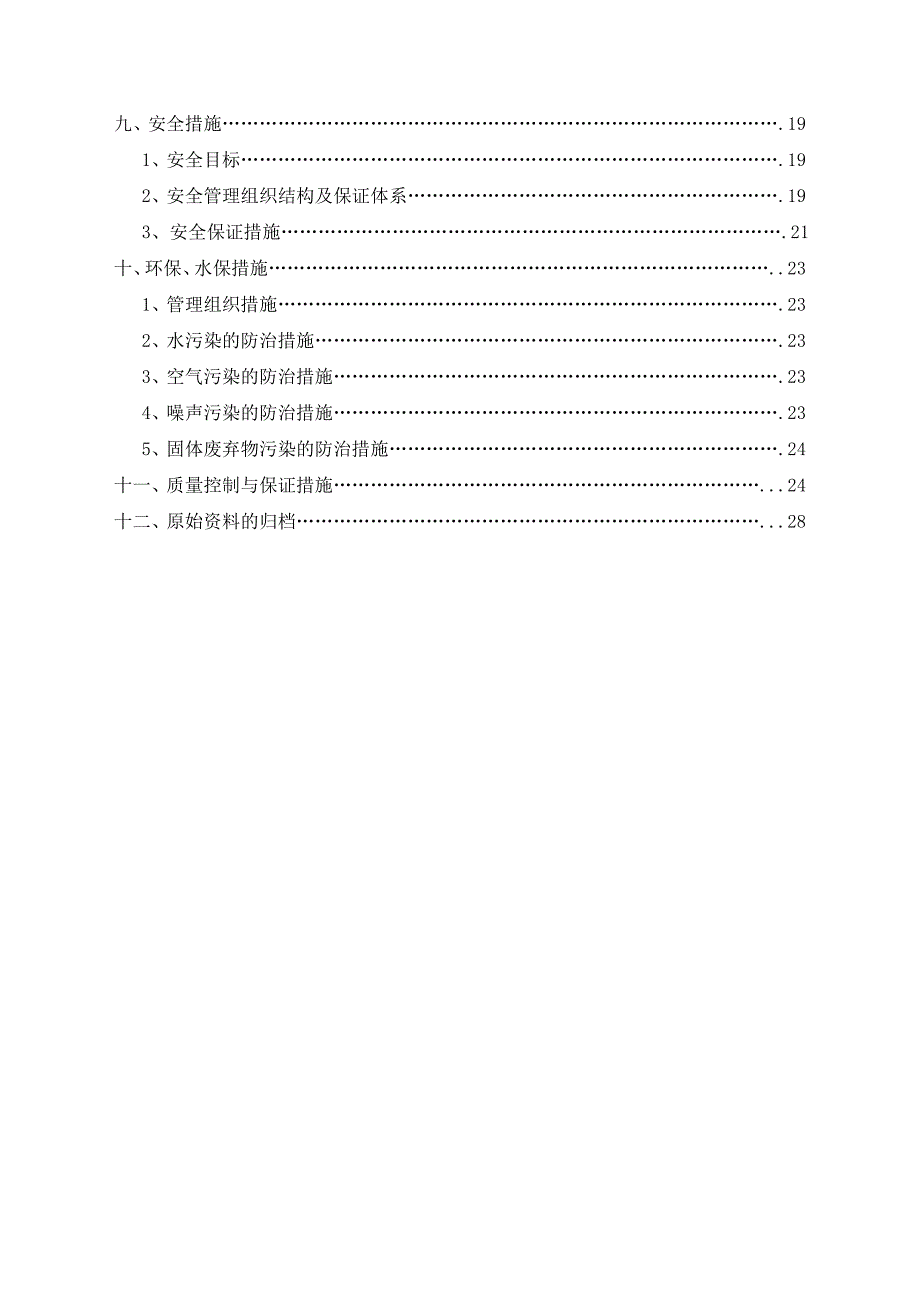

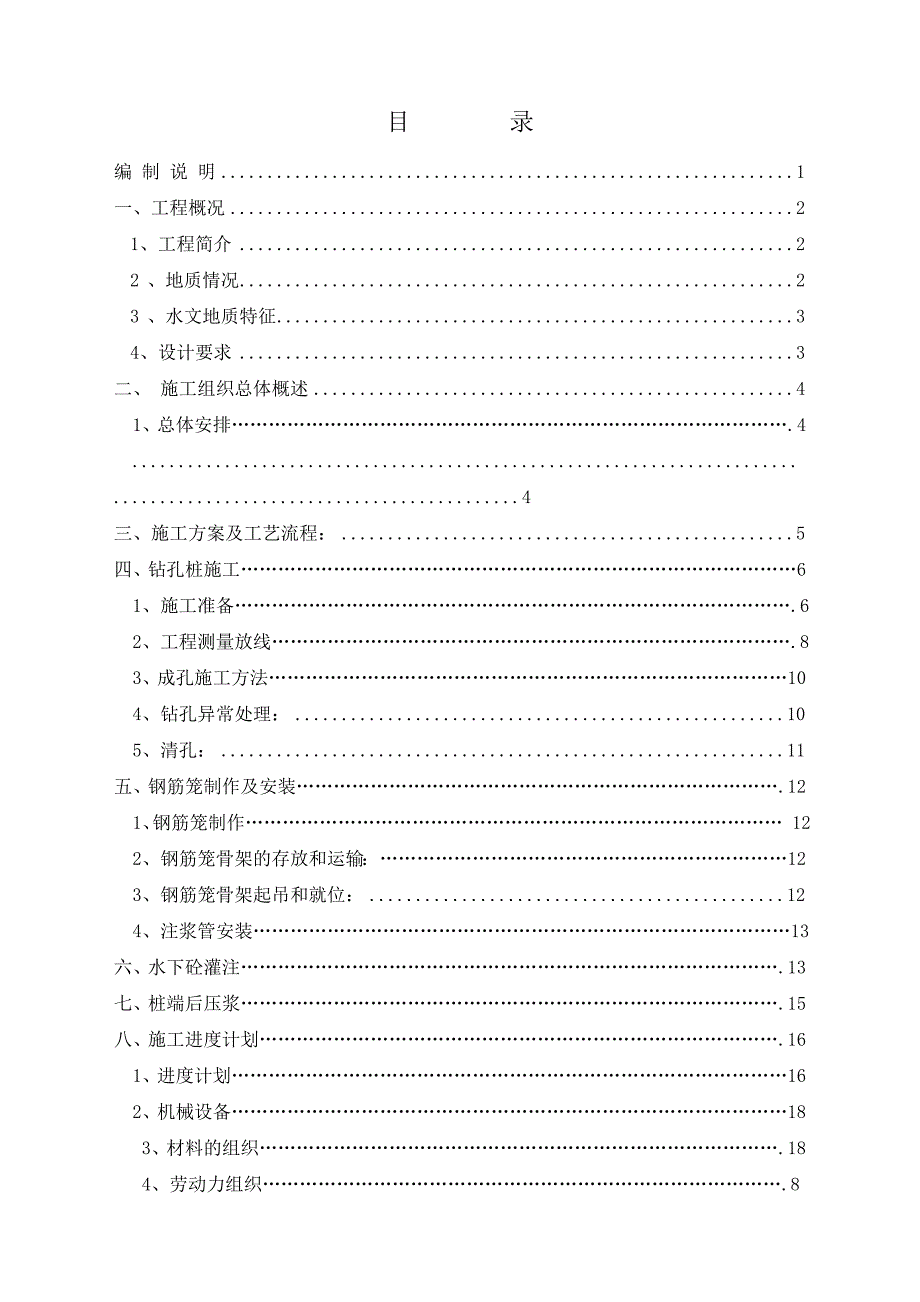

1、目 录编 制 说 明1一、工程概况21、工程简介22 、地质情况23 、水文地质特征34、设计要求3二、 施工组织总体概述41、总体安排.4.4三、施工方案及工艺流程：5四、钻孔桩施工6 1、施工准备.6 2、工程测量放线.83、成孔施工方法10 4、钻孔异常处理：105、清孔：.11五、钢筋笼制作及安装.121、钢筋笼制作 122、钢筋笼骨架的存放和运输：123、钢筋笼骨架起吊和就位：12 4、注浆管安装13六、水下砼灌注.13七、桩端后压浆.15八、施工进度计划.161、进度计划162、机械设备183、材料的组织.184、劳动力组织.8九、安全措施.191、安全目标.192、安全管理组织结

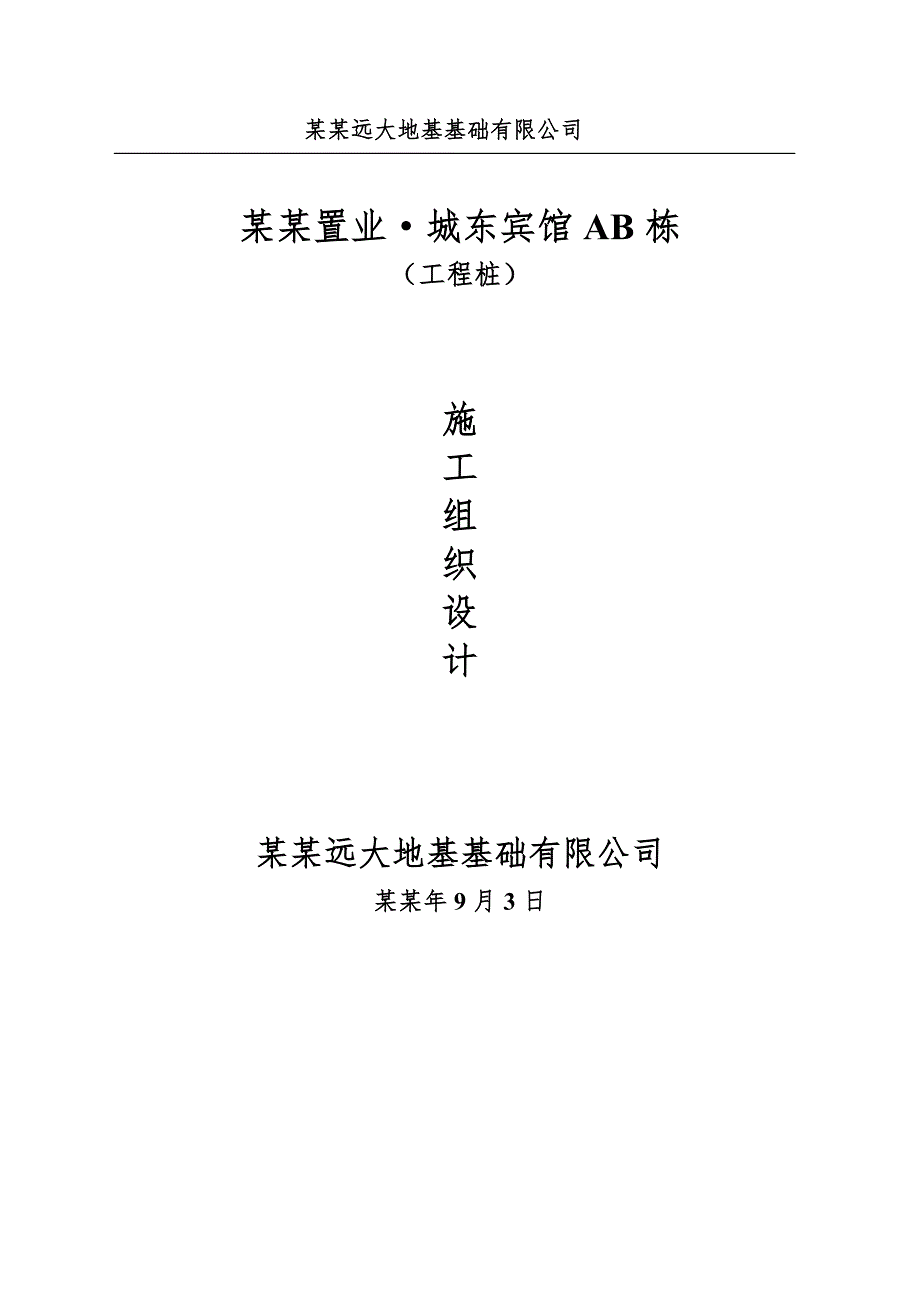

2、构及保证体系.19 3、安全保证措施.21十、环保、水保措施.231、管理组织措施.232、水污染的防治措施.233、空气污染的防治措施.234、噪声污染的防治措施.235、固体废弃物污染的防治措施.24十一、质量控制与保证措施.24十二、原始资料的归档.28 某某远大地基基础有限公司某某置业城东宾馆AB栋（工程桩）施工组织设计某某远大地基基础有限公司某某年9月3日编 制 说 明 我公司项目部根据建设单位提供的“S001、S002桩基平面布置图”及国家、地方相关规范规程等文件编写施工组织设计。在编写本施工组织设计中，多次召集有关技术人员进行讨论、研究和修改，编写人员也根据本公司的施工特点和该工
3、程的设计要求，进行了认真细致研究，并收集吸取了该地区（孝感地区）类似条件工程的施工经验，从中取长补短，进一步深化了本施工组织设计的内容，力求在具体的施工中更具有实用性、可操作性，使它真正做到在施工中的全面指导作用。本施工组织设计主要依据以下资料/文件/规范及规程进行编写：1、建筑桩基技术规范 （JGJ94-2008）；2、地基与基础工程施工及验收规范 （GBJ202-2002）；3、混凝土质量控制标准 （GB50164-92）；4、地基与基础设计规范 （GB50007-2002）；5、岩土工程勘察报告6、工程承包合同本公司项目部将严格按照此施工组织设计进行组织和施工，达到优质、高效、安全、低耗
4、地完成该项工程。一、 工程概况1 、工程简介某某某某置业有限公司拟建的城东宾馆AB栋工程，位于槐荫大道与长征路道交汇处之东隅孝感路灯厂旁。该建筑物有主楼和地下车库组成，塔楼2栋，一栋为29层公寓楼房，一栋为29层办公楼房，设一层地下室；塔楼下采用桩径为800mm钻孔灌注桩，以7层含砾粗砂为持力层，桩长按桩端进入持力层大于三米控制;裙楼、地下车库基础分别采用桩径700mm、600mm钻孔灌注桩，以7层含砾粗砂为持力层，桩长按设计桩长控制。工程桩桩身混凝土强度等为：公寓楼办公楼工程桩混凝土强度为长C40，检测桩为C40；裙楼及地下室Z1（Z3 ）的桩混凝土强度为C30，检测桩为C40。本工程0.0
5、0相对于黄海高程25.5m。2 、地质情况拟建场地位于城东宾馆，原为居民区，现已拆除推填，地势起伏不平，地面高程在24.525.6m（黄海高程系）之间，最大相对高差1.2m。，地貌上属长江I级阶地。根据工勘报告揭示，场地内岩土层划分及分布自上而下分述如下：地层编号地层名称地层年代及成因分布范围层面埋深 （m）厚度（m）颜色湿度状态及密度压缩性包含物及其它特征（1-1）杂填土Qml场地均有分布1.304.60杂色松散结构松散，主要由粘性土混大量建筑垃圾、砖块、混凝土块等组成，硬质物含量85%，系近期挖除老基础回填而成。（2）粘土Q4al场地均有分布1.34.65.309.50褐黄褐灰色稍湿可塑中
6、含氧化铁及少量铁锰质，切面光滑、无摇振反应、干强度中等、韧性较好。（2a）粉质粘土Q4al呈透镜体分布2.28.81.203.40褐灰色湿软塑中高含氧化铁及少量铁锰质，切面光滑、无摇振反应、干强度中等、韧性中等。（3）粉质粘土夹粉土Q4al 场地均有分布8.511.71.909.40灰色饱和软流塑高含有机质，无摇振反应，干强度低，韧性中等，粉土呈稍密状态。（4）粉质粘土与粉土、粉砂互层Q4al场地均有分布11.719.81.109.60灰色饱和软流塑中含有机质、云母片，粉土呈稍密状态，粉砂呈松散状态。(5)细砂Q4al场地均有分布15.324.2最大揭露25.10灰色饱和中密密实中含石英、云母
7、片，颗粒级配差，砂质较纯，局部地段夹中粗砂。（5a）粉质粘土Q4al呈透镜体分布23.043.80.403.00灰色湿软塑中含有机质，切面光滑、无摇振反应、干强度中等、韧性中等。（6）含砾卵石中细砂Q4al局部地段分布37.245.30.505.40灰色饱和中密密实中低含石英、云母等矿物，砾砂粒径一般为25mm，卵石粒径一般为2050mm，砾卵石含量约15%。（7a-1）强风化泥质粉砂岩S2f部分地段分布36.545.80.506.70灰绿褐红色泥质粉砂结构，层状构造，岩石风化呈砂土状，遇水易软化崩解，含少量中风化碎块。属极破碎岩体，极软岩，岩体基本质量等级为V级，局部地段分布泥岩。(7a-2
8、)中风化泥质粉砂岩S2f部分分布37.749.3最大揭露厚度13.10m灰绿褐红色泥质粉砂结构，层状构造，岩芯呈柱状，属较破碎岩体，软岩，岩体基本质量等级为V级，局部地段分布泥岩。（7b-1）强风化砂岩S2f部分地段分布37.547.40.509.20灰绿色砂质结构，层状构造，岩石风化呈砂土状，含少量中风化碎块。属极破碎岩体，极软岩，岩体基本质量等级为V级。(7b-2)中风化砂岩S2f部分地段分布39.553.0最大揭露厚度10.75m灰绿色砂质结构，层状构造，岩芯呈柱状，属较破碎岩体，属较软岩，岩体基本质量等级为IV级。3 、水文地质特征本场地地下水类型可分为二类：一类为赋存于(1)杂填土层
9、中的上层滞水，一般受大气降水及人工排水补给，水位水量随季节而变化，勘察期间，因挖除老基础施工中，一处自来水供水管破裂，未及时维修，大量的自来水流入场地内致使场地内土层滞水水位较高，水量较大。另一类为赋存于下部(4)及(5)层砂性土层的承压水，水量较丰富，与长江有水力联系，两类地下水因粘性土隔离无水力联系。勘察期间测得其上层滞水稳定水位埋深为0.20-0.60米，标高为20.16-21.81m。场地无环境水污染，本场地地下水对混凝土微腐蚀性，对混凝土中的钢筋具微腐蚀性。4、设计要求1、抗压桩桩端持力层为7层含砾粗砂层，要求桩端全断面进入持力层不小于3.0m。抗拔桩桩端持力层为7层含砾粗砂层，按设
10、计桩长20米控制。2、本工程主楼桩均采用800mm桩端后注浆的钻孔灌注桩。裙楼和地下车库采用700mm、600mm桩端后注浆的钻孔灌注桩。3、灌注桩成孔直径必须达到设计桩径，成孔用钻头应有保径装置，任何截面不得有缩颈，钻孔灌注桩的钻头直径应等于桩的设计直径，混凝土的充盈系数在1.1-1.2之间，保证桩身垂直，垂直度允许偏差1/100，全部基桩的孔底沉渣厚度不得大于50mm，桩内钢筋笼不得设弯钩，并用电焊连接，施工单位必须采取切实有效措施保证钢筋笼的准确定位。4、ZH1、ZH2混凝土强度等级为C40，ZH3混凝土强度等级为C30，检测桩混凝土强度等级均为C40，桩端锚入承台或地板内100mm。6
11、、配置注浆液采用42.5级普通硅酸盐水泥，水泥要求新鲜、不结块，并按有关规定批次送检，合格后方可使用。7、浆液水灰比取0.6，搅拌时间不少于2分钟，浆液用33mm的滤网进行过滤，浆液采用纯水泥浆。8、注浆过程中应测定注浆量与注浆压力关系，以确定与土性相适宜注浆压力控制值，注浆压力不得低于4MPa.9、进行后注浆时，注浆量不应超过75L/min。10、单根桩注浆水泥用量2500Kg（不是水泥浆量）。11、配置好的浆液在注入之前必须经过湿磨机细化处理，湿磨机单筒浆处理时间控制在3分钟，细化后的浆液中的水泥应保证有50的颗粒在40mm以下。12、成桩后8-10h注水加压进行清水劈裂。13、成桩后7d开启注浆管均匀注入浆液。14、每根桩必须一次注浆完成，注浆时间不得超过12小时。15、注浆管采用桩侧对称（桩端及桩侧各2根）25mm的钢管，桩端竖管桩底20CM,桩侧竖管在桩长中部，钢管采用Q235等级，与钢筋笼加劲箍焊接固定。二、 施工组织总体概述1、总体安排主楼桩有98根800的工程桩，裙楼基础桩有191根，总桩
