《城中村改造建设项目塔吊基础施工方案.doc》由会员分享,可在线阅读,更多相关《城中村改造建设项目塔吊基础施工方案.doc(19页珍藏版)》请在第壹文秘上搜索。

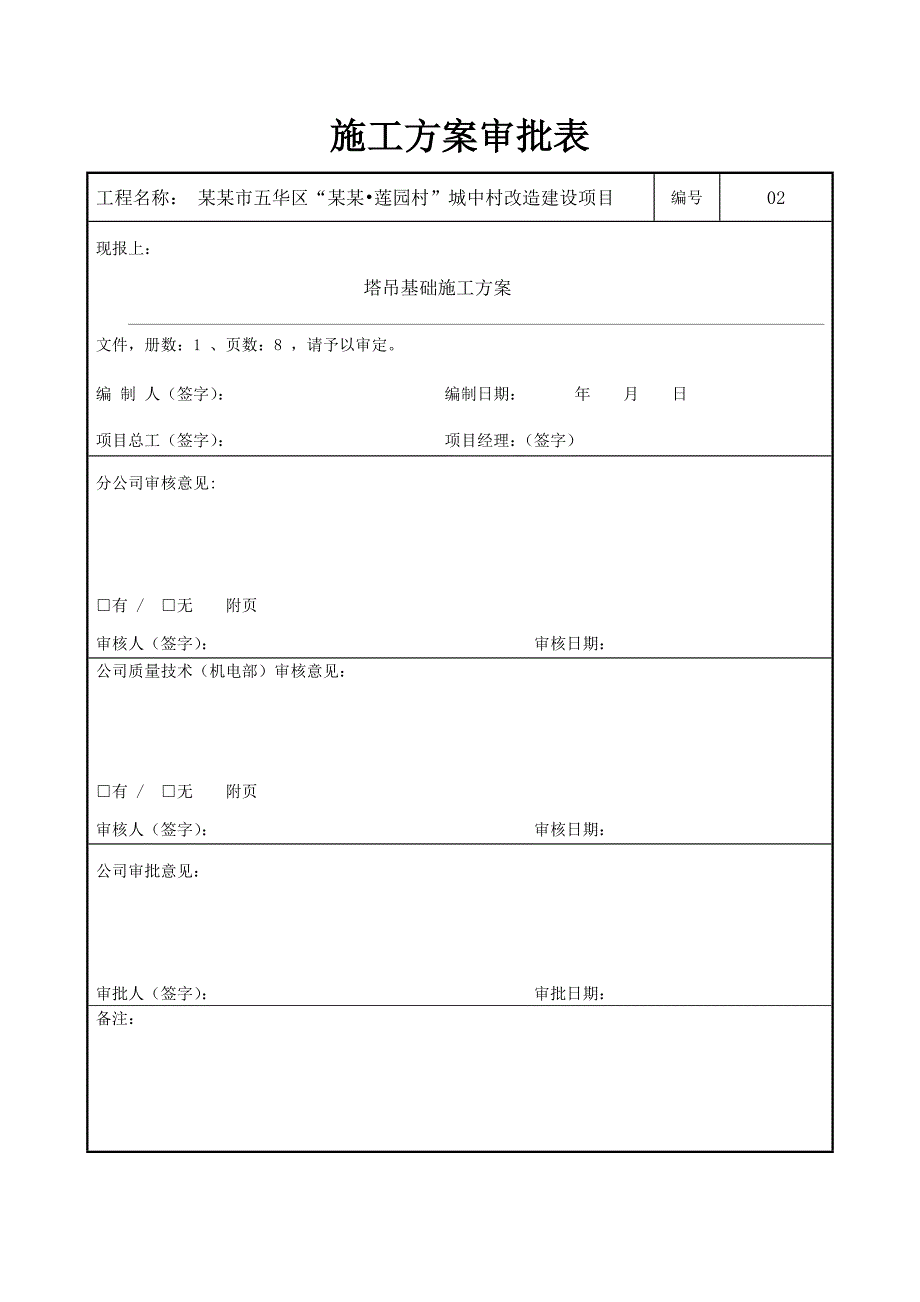

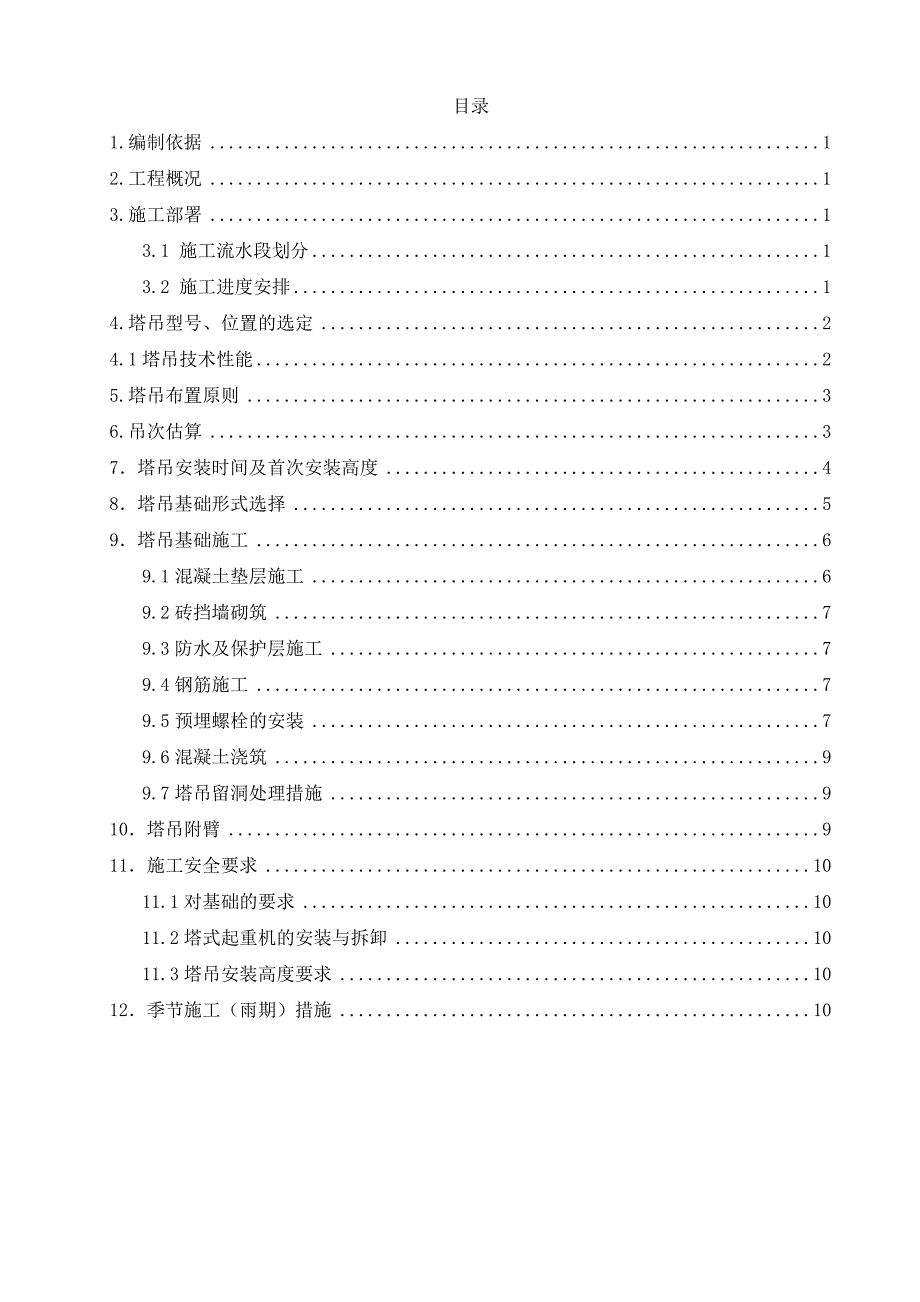

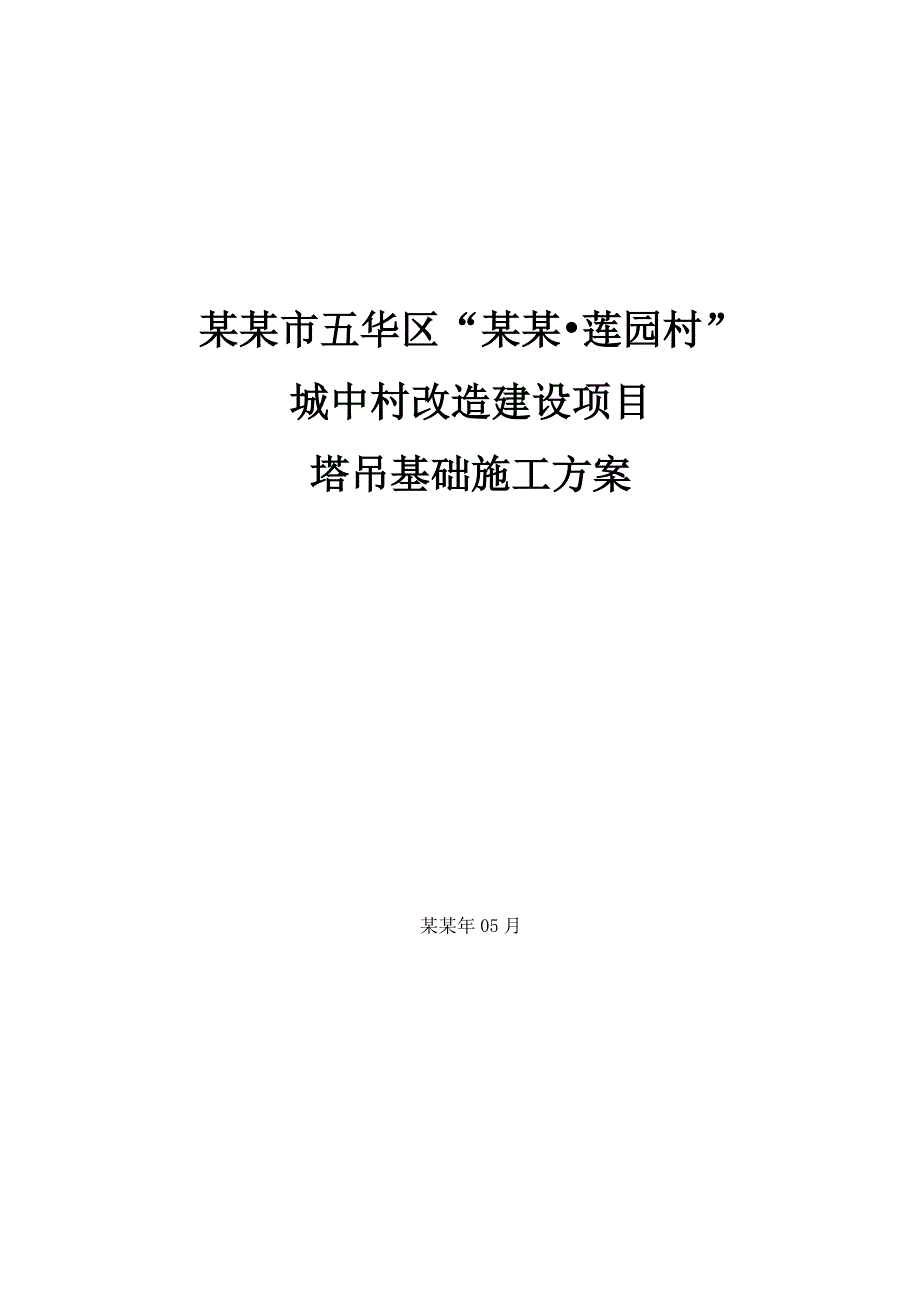

1、某某市五华区“某某莲园村”城中村改造建设项目塔吊基础施工方案 某某年05月 施工方案审批表 工程名称: 某某市五华区“某某莲园村”城中村改造建设项目编号02现报上: 塔吊基础施工方案 文件,册数:1 、页数:8 ,请予以审定。编 制 人(签字): 编制日期: 年 月 日项目总工(签字): 项目经理:(签字)分公司审核意见:有 / 无 附页审核人(签字): 审核日期:公司质量技术(机电部)审核意见:有 / 无 附页审核人(签字): 审核日期:公司审批意见:审批人(签字): 审批日期:备注:目录1.编制依据12.工程概况13.施工部署13.1 施工流水段划分13.2 施工进度安排14.塔吊型号、位

2、置的选定24.1塔吊技术性能25.塔吊布置原则36.吊次估算37塔吊安装时间及首次安装高度48塔吊基础形式选择59塔吊基础施工69.1混凝土垫层施工69.2砖挡墙砌筑79.3防水及保护层施工79.4钢筋施工79.5预埋螺栓的安装79.6混凝土浇筑99.7塔吊留洞处理措施910塔吊附臂911施工安全要求1011.1对基础的要求1011.2塔式起重机的安装与拆卸1011.3塔吊安装高度要求1012季节施工(雨期)措施101.编制依据序号名称编号1塔式起重机安全规程GB5144-20062塔式起重机操作使用规程GB6067.1-20103混凝土结构设计规范GB50010-20024建筑地基基础设计规

3、范GB5007-20025某某房地产开发有限公司莲花国际(五、六号地块)岩土工程详细勘察报告6四川中兴QTZ80(5513)塔吊说明书7中建二局第三建筑工程有限公司机械设备管理办法建二三通201072 号2.工程概况某某市五华区“某某莲园村”城中村改造建设项目北至校场东路,东至云南省物理研究所,南至莲华小区,西至学府路。由7栋塔楼及地下室构成,占地面积32336.64,建筑面积.83,其中地下室面积75211.52m2,地上建筑面积.31m2。建筑高度6#楼97.800m,7#、9#楼96.100m、8#楼106.300m、10#、11#楼136.600m、12#楼103.400m。选用塔吊型

4、号最大顶升高度160.6m,可以满足施工需要。因地下室顶板结构找坡,故0.000处于绝对高程1895.271898.69m范围内,基底相对标高-14.87-17.24m。根据某某房地产开发有限公司莲花国际(五、六号地块)岩土工程详细勘察报告,基坑底面土质以砾砂、粉砂为主,工程力学强度相对较好,层厚相对较厚,其地基承载力特征值:fak=140190kpa,根据厂家提供的中兴QTZ80(5513)塔机使用说明书中基础下土质地耐力的要求,可以满足塔吊要求。3.施工部署3.1 施工流水段划分基础施工阶段根据后浇带位置及土方施工顺序划分七个施工流水段组织施工。地上每栋塔楼划作为单独施工流水段组织施工。装

5、修施工阶段流水段划分:根据地上各单体所形成的建筑区域,将土建装修和设备安装专业各分部分项工程, 依据施工工艺和程序要求, 采取平面分区和竖向分层的方法组织工序施工,展开交叉流水作业。塔楼部分外装修及外幕墙施工在主体结构施工至中间层时插入。3.2 施工进度安排本工程开工日期为某某年5月6日,于2013年11月3日整体工程竣工交付,计划总工期546日历天。4.塔吊型号、位置的选定4.1塔吊技术性能4.1.1整机性能参数工作温度-20+40许用风压安拆状态工作状态非工作状态100250800起升高度倍率独立固定式固定附着式2绳40.248.6160.64绳40.248.680最大起重量6起升机构倍率

6、2绳4绳速度(m/min)80409.540204.7起重量(t)1.533366回转机构速度(r/min)电机型号功率00.6YZR132M-622.2变幅机构速度(r/min)电机型号功率44/22YEZS132M-4/83.3/2.2顶升机构顶升速度(m/min)0.7油缸160/110-16002100额定压力(MPa)20电机功率(KW)55配重臂长(m)55504540质量(t)14513119总功率31.7(不含液压顶升)结构质量32(独立高度37.4m)、36(独立高度48.6m)、70(最大附着高度)4.1.2起重性能55m臂起重性能(平衡重14.5吨)幅度m2.514.11

7、6182022242626.6起重量t4绳6.005.184.564.083.683.353.073.002绳3.00幅度m2830323436384042起重量t4绳2.832.632.442.282.142.011.891.822绳2.882.682.492.332.192.061.941.87幅度m44464850525455起重量t4绳1.721.631.551.471.391.331.302绳1.771.681.631.521.441.381.3550m臂起重性能(平衡重13吨)幅度m2.514.116182022242626.6起重量t4绳6.005.264.644.153.753

8、.413.133.002绳3.00幅度m2830323436384042起重量t4绳2.892.672.492.332.182.041.931.862绳2.942.722.542.382.232.091.981.91幅度m44464850起重量t4绳1.761.671.581.502绳1.811.721.631.5545m臂起重性能(平衡重11吨)幅度m2.514.116182022242628起重量t4绳6.005.494.864.363.933.583.283.002绳3.00幅度m303234363840424445起重量t4绳2.812.622.452.342.202.071.961.

9、851.802绳2.862.672.502.392.252.122.011.901.855.塔吊布置原则按照“分段布塔、全面覆盖、满足吊次、经济合理”的原则,合理布置塔吊位置,以保证施工工作面基本在塔吊的覆盖范围之内,且能满足钢筋、模板等现场材料的水平、垂直运输需求,同时应考虑安装、附臂、运转、拆除的方便和满足地基承载能力的要求。6.吊次估算6.1 地下室单层塔吊吊次估算表序号项目单位数量每层(吊次)1墙体模板(木)m2200001000按平均每吊20 m2(每吊8分钟)2墙体支撑系统吨400400按每吊1吨计算(每吊8分钟)3柱模板m22000100按平均每吊20 m2(每吊8分钟)4柱支撑

10、吨4040按每吊1吨计算(每吊8分钟)5梁板模板m2400002000按平均每吊20 m2(每吊8分钟)6顶板支撑系统(含扣件、顶托)吨800800按每吊1吨计算(每吊8分钟)7钢筋吨13801380按每吊次1吨计算(每吊8分钟)10木方m319801980按平均每吊0.5m3(每吊8分钟)分钟)合 计7700本吊次计算为地下室单层楼层施工吊次,施工总吊次为7700次。根据楼层间倒运和地面倒运及施工难度计算吊次分45分钟、25分钟、8分钟三种,总时间计算如下:77008=61600分钟,合1027小时,按一台塔吊一天工作16小时需要65天,按一台塔吊运转率不宜超过70%考虑,则折算为93天。地

11、下室单层考虑20天一层,9320=4.65台,则该工程地下室单层楼层施工布置7台塔吊能满足施工进度要求。6.2塔楼单层塔吊吊次估算表序号项目单位数量每层(吊次)1墙体模板(木)m24000200按平均每吊20 m2(每吊8分钟)2墙体支撑系统吨8080按每吊1吨计算(每吊8分钟)3柱模板m240020按平均每吊20 m2(每吊8分钟)4柱支撑吨88按每吊1吨计算(每吊8分钟)5梁板模板m210000500按平均每吊20 m2(每吊8分钟)6顶板支撑系统(含扣件、顶托)吨200200按每吊1吨计算(每吊8分钟)7钢筋吨270270按每吊次1吨计算(每吊12分钟)8木方m35001000按平均每吊0.5m3(每吊8分钟)分钟)合 计2278本吊次计算为塔楼单层楼层施工吊次,施工总吊次为2278次。根据楼层间倒运和地面倒运及施工难度计算吊次分45分钟、25分钟、12分钟及8分钟四种,总时间计算如下: 22788=18224分钟,合304小时,按一台塔吊一天工作16小时需要19天,按一台塔吊运转率不宜超过70%考虑,则

展开阅读全文
