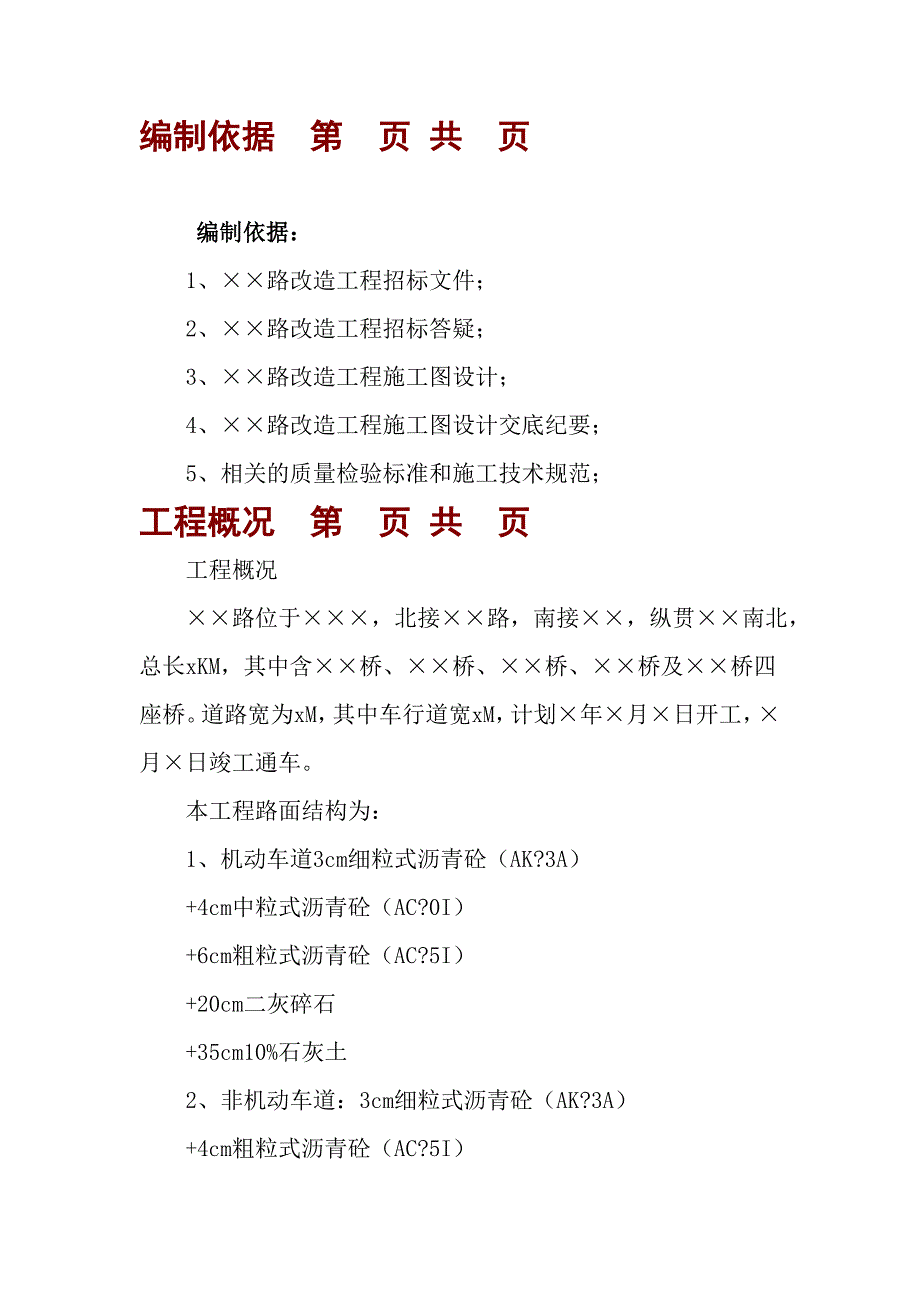

1、编制依据第 页 共 页 编制依据： 1、路改造工程招标文件； 2、路改造工程招标答疑； 3、路改造工程施工图设计； 4、路改造工程施工图设计交底纪要； 5、相关的质量检验标准和施工技术规范；工程概况第 页 共 页 工程概况 路位于，北接路，南接，纵贯南北，总长xKM，其中含桥、桥、桥、桥及桥四座桥。道路宽为xM，其中车行道宽xM，计划年月日开工，月日竣工通车。 本工程路面结构为： 1、机动车道3cm细粒式沥青砼（AK?3A） +4cm中粒式沥青砼（AC?0I） +6cm粗粒式沥青砼（AC?5I） +20cm二灰碎石 +35cm10%石灰土 2、非机动车道：3cm细粒式沥青砼（AK?3A） +4

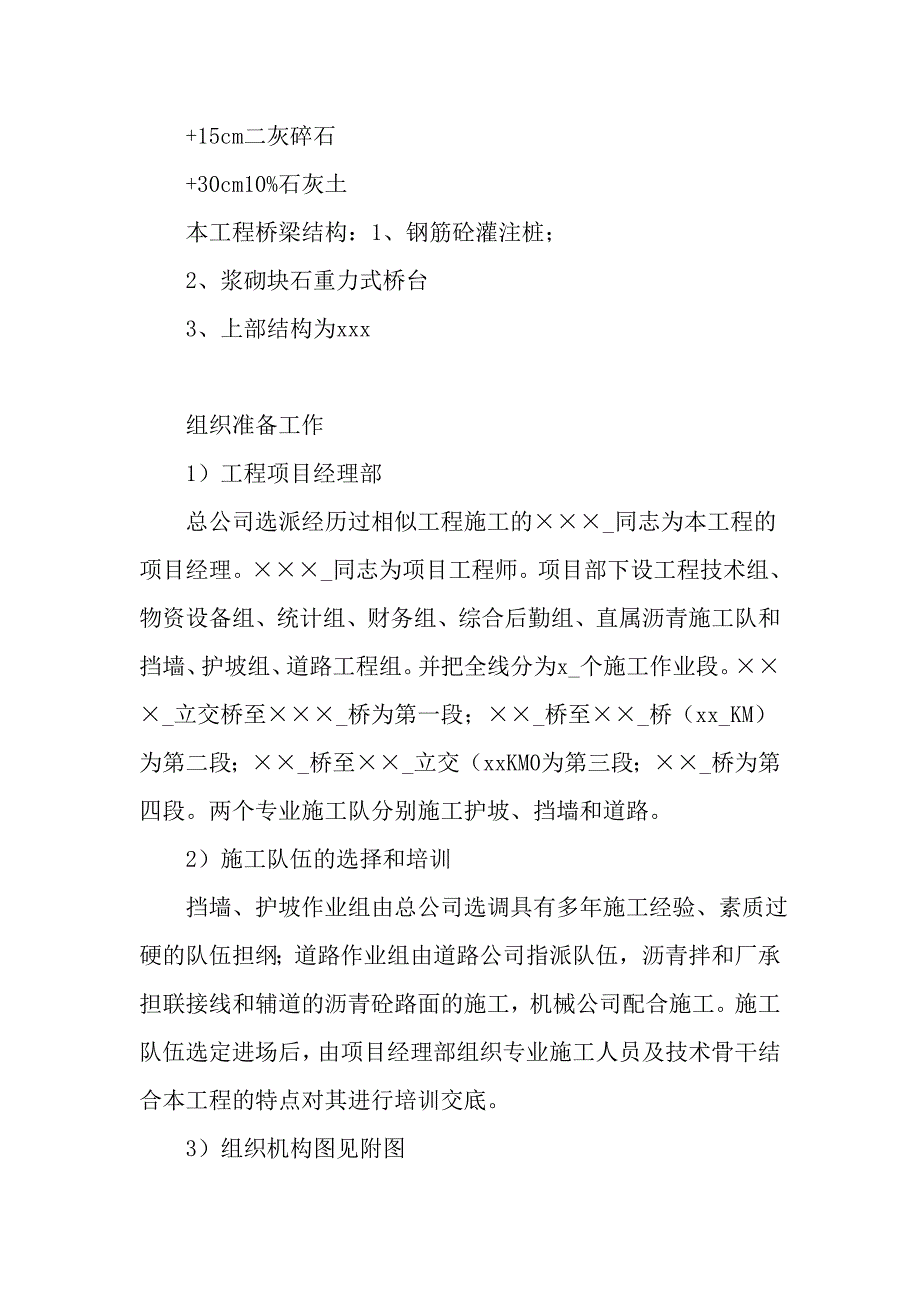

2、cm粗粒式沥青砼（AC?5I） +15cm二灰碎石 +30cm10%石灰土 本工程桥梁结构：1、钢筋砼灌注桩； 2、浆砌块石重力式桥台 3、上部结构为xxx 组织准备工作 1）工程项目经理部 总公司选派经历过相似工程施工的_同志为本工程的项目经理。_同志为项目工程师。项目部下设工程技术组、物资设备组、统计组、财务组、综合后勤组、直属沥青施工队和挡墙、护坡组、道路工程组。并把全线分为x_个施工作业段。_立交桥至_桥为第一段；_桥至_桥（xx_KM）为第二段；_桥至_立交（xxKM0为第三段；_桥为第四段。两个专业施工队分别施工护坡、挡墙和道路。 2）施工队伍的选择和培训 挡墙、护坡作业组由总公司

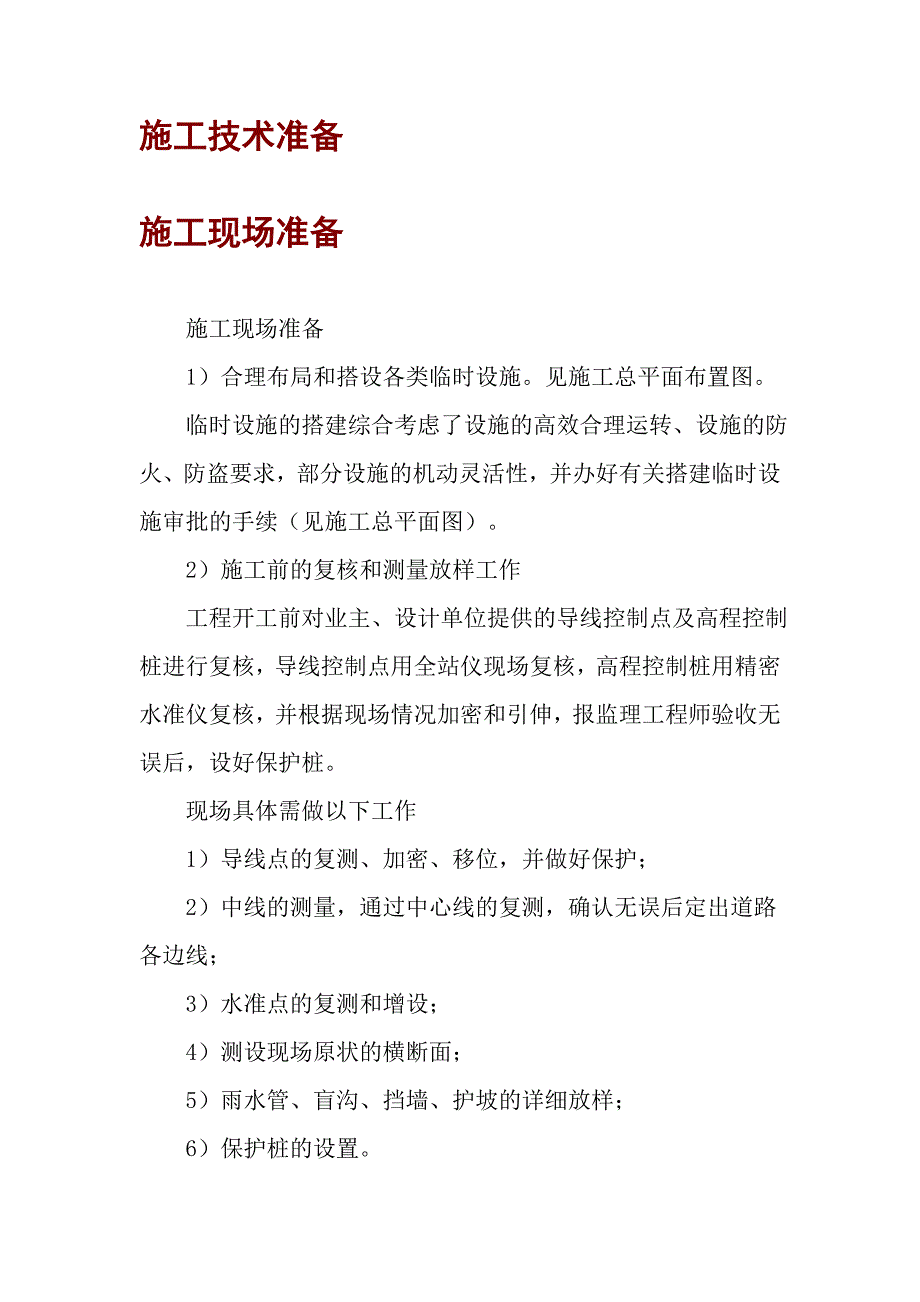

3、选调具有多年施工经验、素质过硬的队伍担纲；道路作业组由道路公司指派队伍，沥青拌和厂承担联接线和辅道的沥青砼路面的施工，机械公司配合施工。施工队伍选定进场后，由项目经理部组织专业施工人员及技术骨干结合本工程的特点对其进行培训交底。 3）组织机构图见附图施工技术准备324施工现场准备324 施工现场准备 1）合理布局和搭设各类临时设施。见施工总平面布置图。 临时设施的搭建综合考虑了设施的高效合理运转、设施的防火、防盗要求，部分设施的机动灵活性，并办好有关搭建临时设施审批的手续（见施工总平面图）。 2）施工前的复核和测量放样工作 工程开工前对业主、设计单位提供的导线控制点及高程控制桩进行复核，导线控
4、制点用全站仪现场复核，高程控制桩用精密水准仪复核，并根据现场情况加密和引伸，报监理工程师验收无误后，设好保护桩。 现场具体需做以下工作 1）导线点的复测、加密、移位，并做好保护； 2）中线的测量，通过中心线的复测，确认无误后定出道路各边线； 3）水准点的复测和增设； 4）测设现场原状的横断面； 5）雨水管、盲沟、挡墙、护坡的详细放样； 6）保护桩的设置。落实现场情况424 落实现场情况 1）施工用水、用电接至施工现场，具体落实工作待中标后立即进行。先期开工考虑用发电机； 2）摸清现场地上、地下管线的情况。需废除的尽快落实，需保留的则与产权单位联系，以便采取必要的措施。 3）了解现场的通道状况；
5、 4）组织落实材料、设备的进场工作，特别是开工所必须的材料、设备，并及时做好材料的试验。 6、前期协调工作 1）与当地的村委、交通、电力、公安部门建立联系； 2）与当地群众建立和谐正常的关系，尽量帮助他们解决由于工程建设而带来的不便；道路施工方案424 道路施工方案 x_个施工作业段既平行，又交叉流水作业施工（附图见施工流程图）。 进场后按照上述平面布置图，首先安排好临设和交通便道的位置，接通水、电，组织机械进场。土基施工524挡土墙及护坡的施工524排水系统的施工524 排水系统的施工 _立交桥至_桥段的雨水管埋置较深，但由于工作坑的存在，雨水沟槽须在工作坑填土超过雨水管顶高程后，再进行反挖
6、施工。延伸至泵房的管道也一并进行。沟槽开挖采用1_m3反铲挖掘机进行，人工配合清底。沟槽回填采用6%灰土_，在路床上用拖拉机拌和，分层夯填至结构层底。 盲沟的开挖在雨水管及8%灰土基础施工完毕、墙体或护坡施工完两批块石（约1.0m）后进行。人工开挖盲沟沟槽（在土基上反挖），削坡至设计坡度，铺设土工布，埋置渗水管、碎石、瓜子片及粗砂至结构层底，然后施工级配碎石层。 砖砌边沟的施工在北引道护坡结束后及辅道土基基本形成后进行。采用人工开挖边沟沟槽。 井点降水在雨水管及盲沟施工完毕后撤消。级配碎石的施工524 级配碎石的施工 按照设计要求，级配碎石一层铺筑后，撤一层黄砂碾压一次，如此反复碾压数次直至达
7、到设计要求。二灰碎石的施工624 二灰碎石的施工 二灰碎石采用厂拌两灰铺筑，人工整平。xx_吨振动压路机吊浆碾压，一次成形，并洒水养生，二灰采用设计建议配合比（5：15：80_），松铺系数0.3_。沥青砼路面的施工624 沥青砼路面的施工 待基层养生满七天后，表面清理干净，再分段摊铺，摊铺时需注意接缝。 二灰结构层养生并检验合格后，先做两侧路缘石，然后厂拌沥青砼摊铺。附属构筑物的施工624 附属构筑物的施工 人行道、护轮带照常规施工。桥梁施工724 桥梁施工 修筑围堰 围堰采用钢管桩、木桩、黄粘土。先打入三排圆木桩（中间夹插钢管桩），桩长68米，桩的入土深度不小于2.0米，桩间距为0.5米，桩
8、径：0.3米；两边捆扎竹帘，上口标高为2.5米(青岛)，用6.5mm钢筋绑扎；中间填筑黄粘土，靠竹帘边用草包防护，边填土边夯实。围堰宽为3米。打木桩及钢管桩采用两条驳船（载重量为80T）协作使用，用0.8立方米的反铲挖掘机蹲在驳船上打桩。因该围堰附近无用土方，故所用土方均需场外运进(运距以10Km计)。待围堰施工完毕，进行抽水清淤，然后整个围堰内进行素土回填，以便为下部结构施工提供场地。 灌注桩 1、埋设护筒 埋设护筒必须高出场地面20cm，护筒内径比桩径大30cm左右，护筒中心尽量与桩位中心一致，护筒周壁与水平面垂直。 2、架设钻机 用经纬仪检查护筒中心与桩设计中心是否一致，校核无误后，将钻
9、机移至桩位上，架立稳固，四脚垫平，钻架顶的起重机滑轮，平台处的固定钻杆的卡孔和护筒中心都应达到规范要求。 3、钻孔 在钻头落入护筒开始钻孔前，必须使锥尖对准桩心，并由有关技术人员负责校核，同时做好检查记录工作，然后盖上封口板。在钻孔过程中，钻速应均匀，不得突然加速，经常检查钻架有无偏移，护筒有无漏水，泥浆稠度是否正常等，发现异常及时调整。 4、清孔 钻孔完成后，立即进行清孔。在清孔过程中，用测绳检测沉渣厚度，同时检查泥浆稠度，当其达到设计要求后，清孔即算完成。 5、钢筋笼制作 钢筋骨架制作除须符合一般钢筋有关规定外，还必须满足如下条件：骨架分段制作时，各段钢筋骨架之间的钢筋接头采用错开搭接焊法
10、，为减少焊接时间，采用两台电焊机同时焊接。在骨架吊装就位前重新测量孔深，检查沉渣厚度和有无坍孔现象，如沉渣超过设计规定，进行二次清孔。经检查符合要求后，可将骨架就位。为保证骨架外围有一定厚度的砼保护层，在顺骨架长每隔4m设置一组导向钢筋与主筋焊接，每组4根，在截面上均匀分布，钢筋骨架吊装入孔达到设计标高以后，将骨架调整在孔口中心，在孔口上方把钢筋笼固定于钢轨或平台上，防止砼灌注过程中骨架上浮或偏移。 6、灌注水下砼雨水管道施工（四合一施工方法）924 雨水管道施工（四合一施工方法） 1）沟槽开挖：由于_路引道雨水管道沟槽埋置较深，开挖放坡取1：0.67_，开挖采用机械挖土，预留20_cm人工配
11、合清底，以防扰动基底土壤，沟槽每侧留0.4_m作为工作宽度，槽底地下渗水较多时，设集水边沟及集水坑排水。 2）管道基础 在保证沟槽底无水的情况下铺设垫层、立模。立模注意直顺度，然后浇筑混凝土平基，施工时应使碎石垫层顶面无水。平基顶面高程应稍低于设计高程。 3）下管、稳管包肩 下管采用人工下管，下管后根据放的位置线调直并稳管。可在管道接口处铺设1:2水泥砂浆。以保证接口处砂浆密实，然后立模，浇筑包角混凝土，浇筑时，两侧同时进行，并选用同标号的混凝土对三角部分填捣密实。 4）钢丝网水泥砂浆抹带 抹带前将管口及管带覆盖到的管外壁洗刷干净，并刷水泥砂浆一道，在抹带卧底砂浆时，应注意找正使管缝居中，厚度
12、为带厚的1/3，钢丝网插入基础深10cm，钢丝网搭接长10cm，使钢丝网与第一次抹带粘结牢固，在表面划线槽，初凝后抹带第二层，用弧形抹子段压成型。再用抹子赶光压实（带基相接处三角灰要坐实）。抹好后，铺以草袋，约3小时后，洒水养护。 5）窨井砌筑 窨井砌筑时为保证圆度，应用半圆或者1/4圆弧样板进行井筒砌筑，并保证砌筑饱满，井筒垂直，收坡顺直，并向上游方向。土工布及碎石基层的施工1024 土工布及碎石基层的施工 8%处理土基施工结束后，养生约7天左右，待各项技术指标均达到检验规范或设计要求后，人工反挖盲沟沟槽，铺设土工布，布盲管，填各滤层，平板振动机分层夯实。 土工布的铺设一定要平整。不允许有层
13、叠，凹陷等现象。土工布与挡墙墙体或护坡坡体的搭接要严格按设计要求进行，不得有漏空、折叠及搭接长度不够的现象。土工布所落在的土基要密实，局部因施工造成的坑洼、弹软地方要及时修补，处理平整，密实后，再铺土工布。 土工布铺放好后，均匀洒一层黄砂后，铺一层级配碎石约10cm，再均洒一层黄砂后，再铺10cm厚级配碎石，直至达到30cm厚。而后用8吨轮压路机慢速均匀碾压密实，达到设计密实要求。浆砌块石挡墙及护坡的施工1024路面沥青砼施工1024雨季施工措施1124 雨季施工措施 1、雨水管，开挖已深入地下水位高度，为保证路基施工排水的正常有效进行，保证路基施工质量，此段基槽土方的开挖，8%灰土处理务必在
14、晴天进行，且尽可能在连续晴天内将雨水管开挖沟槽，沟槽回填及灰土处理路基的施工一气呵成，避免施工积水和土基受浸泡。否则，也必须保证在含水量适当时方可施工。 2、路基施工时，按设计横坡进行施工，避免路基积水，并做到随挖、随运、随铺、随压和整平。 3、在汛期施工，满足防汛部门的要求。 4、经常测定土和砂、石料的含水量，及时调整砼的施工配合比。 5、派专人记录气象数据，密切注意气象情况。进度计划1124工期保证措施1124 工期保证措施 （1）施工工艺保证措施 a、在安排进度计划时。综合全面考虑各种因素。抓紧每道工序的施工衔接。并在总的工期安排中留有余地。 b、采用新工艺施工，（如管道的4合1施工法）缩短每个工序的施工周期。 （2）施工材料的保证 工程材料及时、有效的供应是工程按时完工的有力保障，项目部在中标后将编制详细的材料供应和试验计划。
