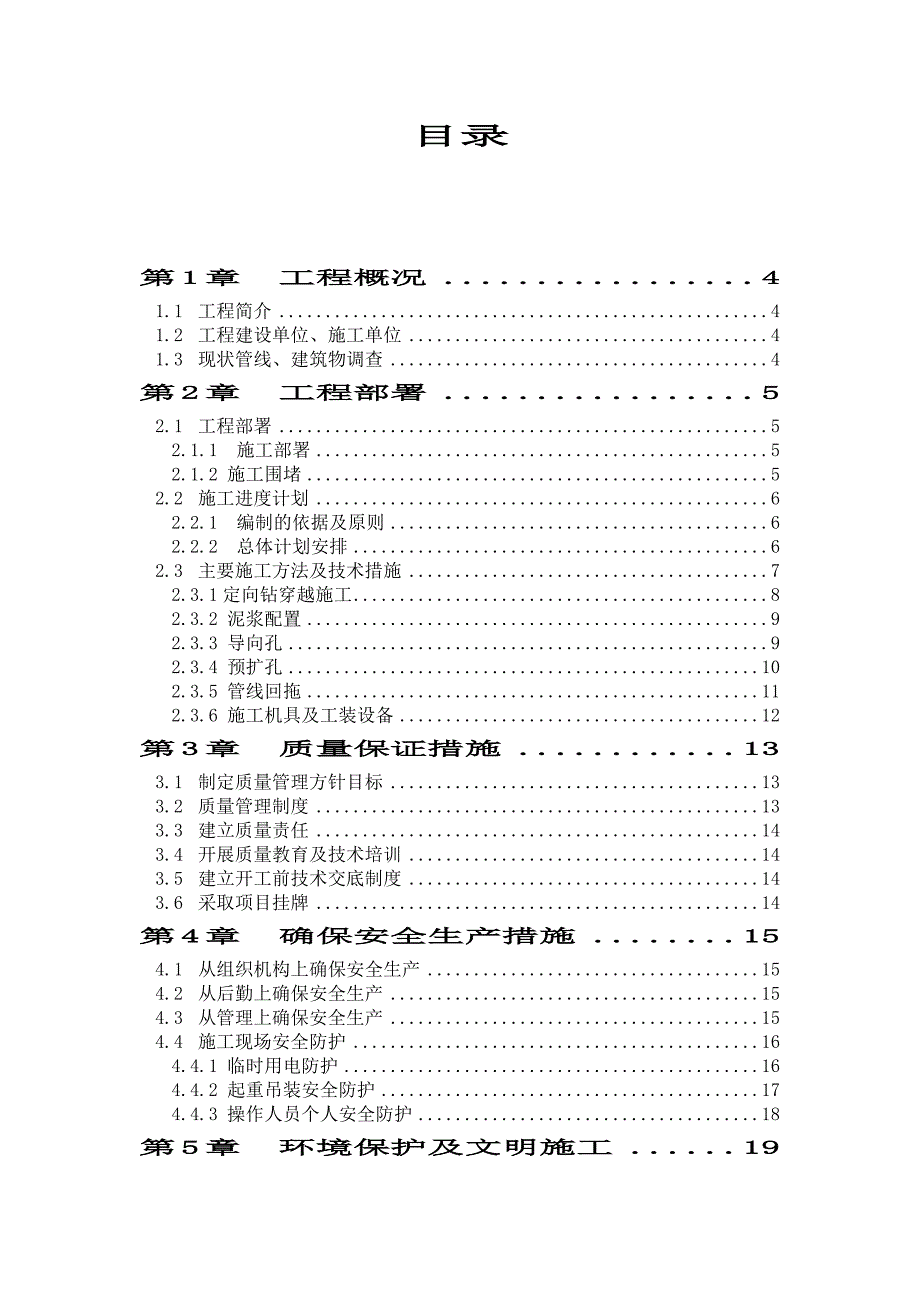

1、城区中压天然气管道工程施工方案某某工程有限公司目录第1章 工程概况41.1 工程简介41.2 工程建设单位、施工单位41.3 现状管线、建筑物调查4第2章 工程部署52.1 工程部署52.1.1 施工部署52.1.2 施工围堵52.2 施工进度计划62.2.1 编制的依据及原则62.2.2 总体计划安排62.3 主要施工方法及技术措施72.3.1定向钻穿越施工82.3.2 泥浆配置92.3.3 导向孔92.3.4 预扩孔102.3.5 管线回拖112.3.6 施工机具及工装设备12第3章 质量保证措施133.1 制定质量管理方针目标133.2 质量管理制度133.3 建立质量责任143.4 开
2、展质量教育及技术培训143.5 建立开工前技术交底制度143.6 采取项目挂牌14第4章 确保安全生产措施154.1 从组织机构上确保安全生产154.2 从后勤上确保安全生产154.3 从管理上确保安全生产154.4 施工现场安全防护164.4.1 临时用电防护164.4.2 起重吊装安全防护174.4.3 操作人员个人安全防护18第5章 环境保护及文明施工195.1 环境保护195.1.1 方针195.1.2 施工现场环境保护措施195.1.3 水土保持措施205.1.4 泥浆处理及措施215.2 成品及半成品保护225.3 材料节约措施22第1章 工程概况1.1 工程简介 本工程设计为某某
3、县城区中压天然气管道工程定向穿越工程,共12处，其中10处穿越段水平长度约为式600 m。穿越段管材管径为250PE管。其中2处穿越段水平长度约为式100m。穿越段管材管径为200PE管。1.2 工程建设单位、施工单位本工程建设单位：某某建设有限公司山西临汾中强工程项目经理部施工单位：某某工程有限公司1.3 现状管线、建筑物调查视工地情况而定第2章 工程部署2.1 工程部署2.1.1 施工部署 为保证施工顺利进行，我公司精心挑选施工经验丰富、具有专业特长的技术业务骨干，组建精干的施工策划团队。按照“高标准、高质量、高效益、高速度”的总方针，对工程进行统筹管理，确保实现本工程“四高”的目标。 依
4、据工程特点，围绕业主特别关注的影响工程质量及进度的关键问题，我公司积极开展技术准备工作。组织工程技术人员以施工重要工序和施工难点为重点进行了大量调研、理论计算工作，找出了各施工工序应着重解决的问题，编制了施工技术措施、方案。还根据需要从国内外购进了大量先进施工设备及配件，并对原有设备进行全面检修和保养，确保投入工程施工设备的完好率。我公司在已有多年施工经验的基础，同时我们还对施工人员进行本工程施工标准宣传和技术培训，所有特殊工种达到持证上岗。2.1.2 施工围堵工作带周围及处在道路施工地段使用彩条布遮挡起来。2.2 施工进度计划 2.2.1 编制的依据及原则 根据施工合同的要求。施工现场拆迁进
5、度及交通对施工的影响程度。承包人的施工实力。季节对施工的影响程度。 2.2.2 总体计划安排 本工程计划施工工期 30 天。 表1单段施工计划表序号关键工序计划用时备 注1 交 桩12 测量放线13 设备进场14 设备就位15 钻导向孔16 扩 孔17 回 拖18 清理现场12.3 主要施工方法及技术措施 使用水平定向钻进行管线施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔：第二阶段是将导向孔进行扩孔，并将产品管线（一般为PE管，光缆套管，钢管）沿着扩大了的导向孔回拖到导向孔中，完成穿越工作。 图1 施工流程图2.3.1定向钻穿越施工1. 钻机入场，进行锚固和附属设备的
6、安装调试。施工现场布置图如下： 图2 现场布置图2.3.2 泥浆配置泥浆是定向穿越中的关键因素，泥浆的性能主要有动、静切力、失水以及润滑等性能。根据地质土层的不同，泥浆的配比也随之变化，并选用不同的添加剂，以达到预期的效果。本工程泥浆的配比：6%预水化膨润土+碱（NaCO）+2%CMC（烃甲基纤维素）搅拌后水化而成（充分水化能明显提高泥浆的性能），碱的用量根据水质情况具体确定，泥浆用水的PH值控制在7-9之间。根据我们在以往管道工程穿越施工经验，暂定采取以下措施：按照事先确定好的泥浆配比用一级膨润土加上泥浆添加剂，配出合乎要求的泥浆。使用的泥浆添加剂有：降失水剂、提粘剂和防腐剂等。所加添加剂符
7、合环保要求。为了确保泥浆的性能，使膨润土有足够的水化时间，在用量不改变的情况下，我们采取增加泥浆储存罐的数量、延长循环周期的措施，定向钻穿越工程中泥浆储存罐的数量将达到2个。泥浆的黏度：在钻导向孔阶段，泥浆黏度控制在35-40s，预扩孔和回拖阶段，泥浆黏度要在钻导向孔的泥浆性能上提高5-10s，既达到40-50s。2.3.3 导向孔定向钻穿越施工，对施工单位的人员素质、钻机的可靠性要求较高。钻机的可靠性是制关重要的。针对此穿越的具体情况我们将采取以下措施： 在开钻之前，我们将认真调试和保养钻机，使钻机的各项性能达到最佳。尽可能准备多的钻机配件和泥浆泵配件。控向人员根据现场实际情况和设计要求指定
8、钻进计划，并严格按照计划进行施工。提高泥浆的质量，保持孔壁的稳定性。在钻导向孔的过程中，孔壁的稳定性制关重要，在导向孔钻进过程中泥浆将使用优质高效的泥浆添加剂改善泥浆的各项性能指标，以保证钻孔的成孔性。钻导向孔示意图： 图3导向孔示意图 2.3.4 预扩孔 钻头在出土点出土后，拆下钻头、根据土质分级扩孔。操作如下：先试泥浆，确定扩孔器没有堵塞的水眼再开始扩孔。 预扩孔示意图： 图4预扩孔示意图 2.3.5 管线回拖 预扩孔完成后，确认在预扩孔过程完成后，孔内干净，没有不可逾越的障碍后，开始回拖管道，具体步骤如下： 管线组装、压力试验、气密性试验合格后在管端接上一个回拖封头，确认无缺陷后才能用于
9、管线回拖。 把钻杆与卸扣、扩孔器、回拖万向节、回拖管线依次连接成一体，仔细检查每一个连接螺栓，确保每一个环节牢固，可靠。 漫漫转动钻杆，并给泥浆，确定万向节工作良好，扩孔器泥浆孔没有堵塞后开始回拖管道。 在回拖过程中，两岸通讯要保持通畅，确保入土点的钻机操作手和出土点工作人员的每一个指令都能清楚明确的传达。回拖示意图： 图5 回拖示意图 2.3.6 施工机具及工装设备 表2 施工机具及工装设备第3章 质量保证措施 工程质量是工程施工的根本，是企业信誉所在，是提高企业经济效益的先决条件之一。我们将组织精良的施工技术人员和机械设备，采用先进的管理手段，建立质量保证体系，制定管理目标，提高职工质量意
10、识，健全质量管理机制。3.1 制定质量管理方针目标 本合同施工管理方针目标是进行详细的现场调查,编制周密的施工组织设计,通过严格的施工管理,对本工程作进度、成本、质量三方面的控制，保证质量优先。3.2 质量管理制度我公司配专职质量检验员，及兼职质检员，形成三级质量管理网络。制定“奖罚条件”，实行工程质量与奖罚挂钩。根据各分项分段工程施工的质量，公司的每个部门都设“质量奖”，奖罚分明。每一级管理人员的奖金与被检部门不发生直接联系，提高质管工作的相对独立性。监督检查主要范围如下: 各种材料的质量和规格是否合格 分项工程的施工工艺和操作方法是否符合规范 产品质量是否符合验收标准 原始记录是否及时、准
11、确、完整 定期检查各种施工机械的性能状态是否良好 计量和试验是否正确、符合规范 施工人员是否有上岗证、防止无证上岗 质检人员坚持旁站监督，混合料要求过磅称量3.3 建立质量责任 制定个部门、各岗位质量责任制，使责任落实到人。3.4 开展质量教育及技术培训 组织投入人员认真学习技术规范，并认真做好质量教育工作，提高工程技术人员的技术水平。新工人必须经过上岗培训。各工种必须持证上岗。经常宣传和阐明工程质量的重要性，使全体人员树立质量第一、用户至上、预防为主，用数据说话的观点。3.5 建立开工前技术交底制度工程开工前，根据工程部批准的施工组织设计，向施工人员详细的进行技术交底，讲清讲透，严格按照施工
12、组织设计施工，确保工程质量。3.6 采取项目挂牌目的是加强职责，明确范围，促进联系，加强监督。第4章 确保安全生产措施对全体员工进行安全生产教育，认真学习，贯彻执行国家、省、市安全法规，职工劳动权保障规定，安全文明施工规范，增强施工安全法规观念，坚持安全第一，预防为主的方针，搞好安全施工。具体措施如下：4.1 从组织机构上确保安全生产公司设置安全保卫部门，负责全标段安全生产及保卫工作个施工段设安全保卫组，作业组组长负责本作业范围的安全生产和保卫工作，各班组设专职安全员，负责日常生产、生活的安全保卫工作。本段成立由工程部经理亲自主抓的安全保卫体系，实行自上而下的逐级负责制，以确保安全生产。4.2
13、 从后勤上确保安全生产搞好职工餐饮，对所采购的食品实行专人检测制度，防止采购变质和有毒的食品，杜绝食物中毒事故的发生。搞好个人和环境卫生，美化环境，净化空气，创造优美的生活、生产环境，防止传染病的流行和传播，保证出勤率，以确保生产安全。4.3 从管理上确保安全生产根据公司制定的安全生产奖惩制度，结合本项目的实际情况，制定安全生产奖惩细则。对遵守国家政策、法律、法令、遵守劳动纪律。按安全法规和施工技术规范要求进行施工，维护生产、生活秩序，维护社会治安有显著功绩的班组和个人分别给予奖励，反之，给予处罚，以保证生产安全。4.4 施工现场安全防护施工现场严格贯彻“安全第一，预防为主”的方针。 4.4.1 临时用电防护临时用电必须按规范的要求做施工方案，建立必要的内业档案资料。临时用电建立对现场的线路，设施的定期检查制度，并将检查、检验记录存档备查。暂设临时架空线采用绝缘导线，不得采用塑胶软线。必须按规范架设整齐，不得成匝架空敷设，也不得沿地面明敷设。施工机具、车辆及人员，与用电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施。配电系统实行分级配电。种类配电箱、开关配电箱的安装和内部设置必须符合有关规定，箱内电器必须可靠完好，其选型、定值要符合规定，开关电器标明用途。独立配电系统必须按标准采用三相五线制的接零保护系统，非独立系统可根据现场实际情况采用相应的接零或接
