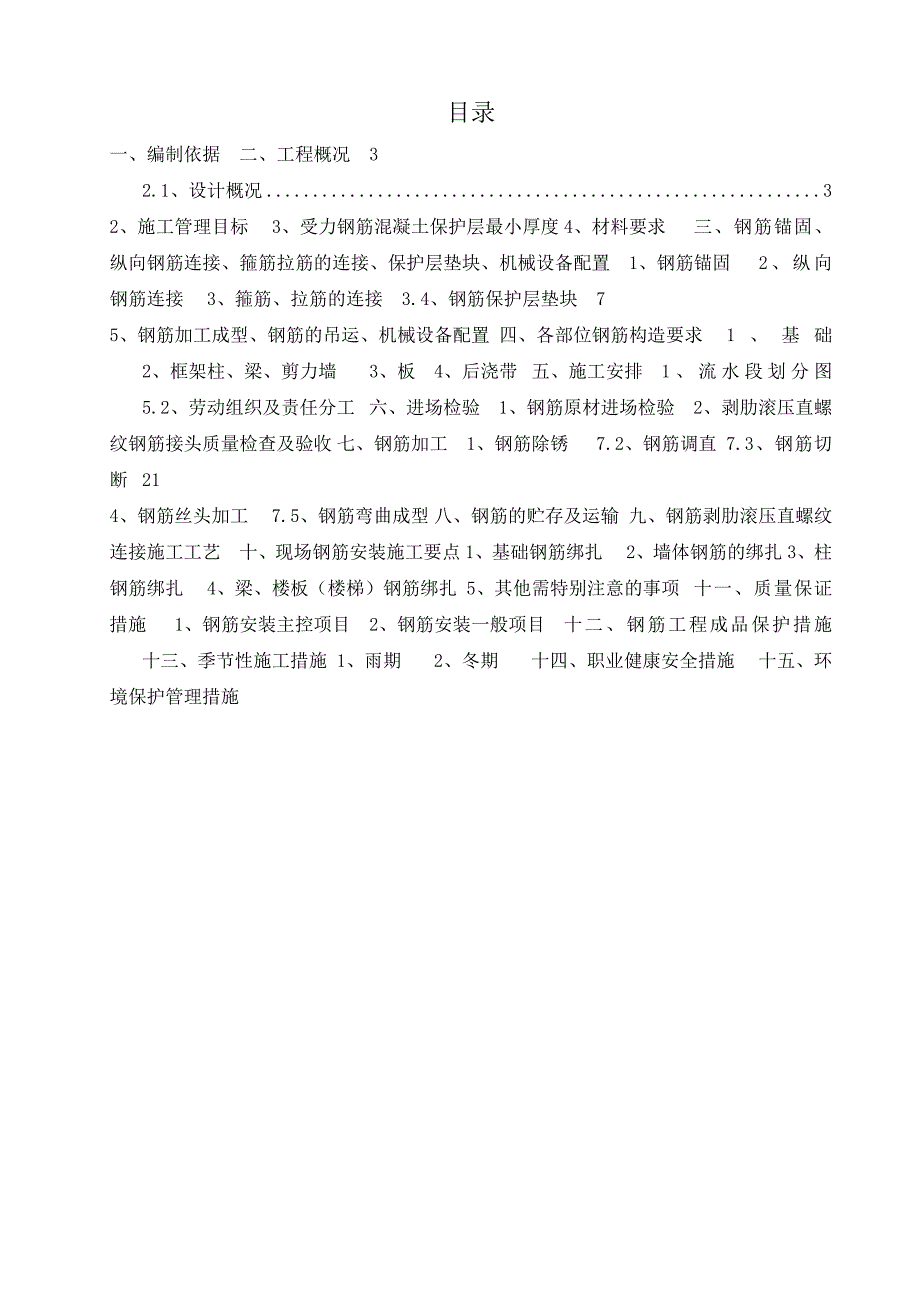

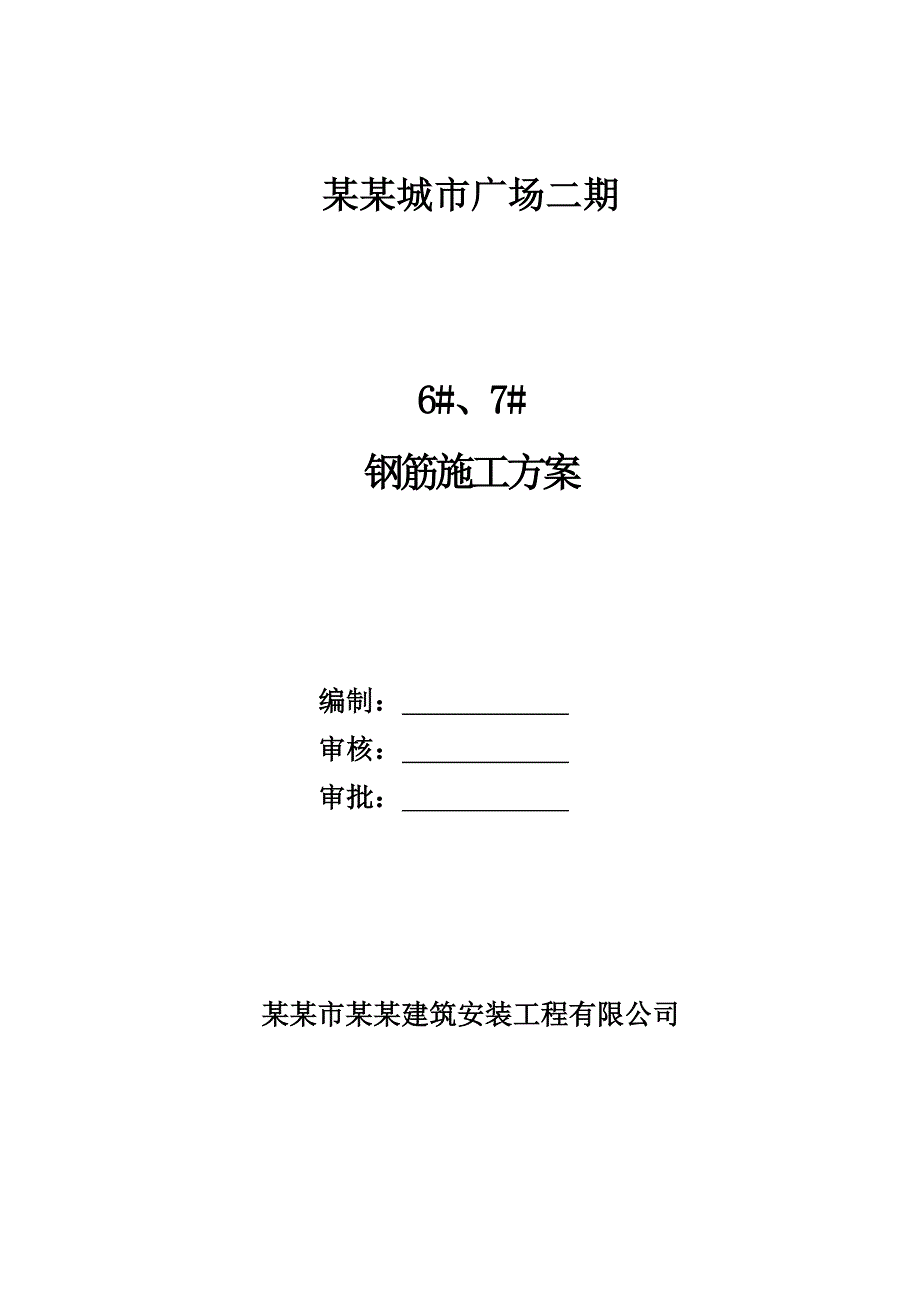

1、某某城市广场二期6#、7#钢筋施工方案 编制： 审核： 审批： 某某市某某建筑安装工程有限公司目录一、编制依据二、工程概况32.1、设计概况32、施工管理目标3、受力钢筋混凝土保护层最小厚度4、材料要求三、钢筋锚固、纵向钢筋连接、箍筋拉筋的连接、保护层垫块、机械设备配置1、钢筋锚固2、纵向钢筋连接3、箍筋、拉筋的连接3.4、钢筋保护层垫块75、钢筋加工成型、钢筋的吊运、机械设备配置四、各部位钢筋构造要求1、基础2、框架柱、梁、剪力墙3、板4、后浇带五、施工安排1、流水段划分图5.2、劳动组织及责任分工六、进场检验1、钢筋原材进场检验2、剥肋滚压直螺纹钢筋接头质量检查及验收七、钢筋加工1、钢筋除

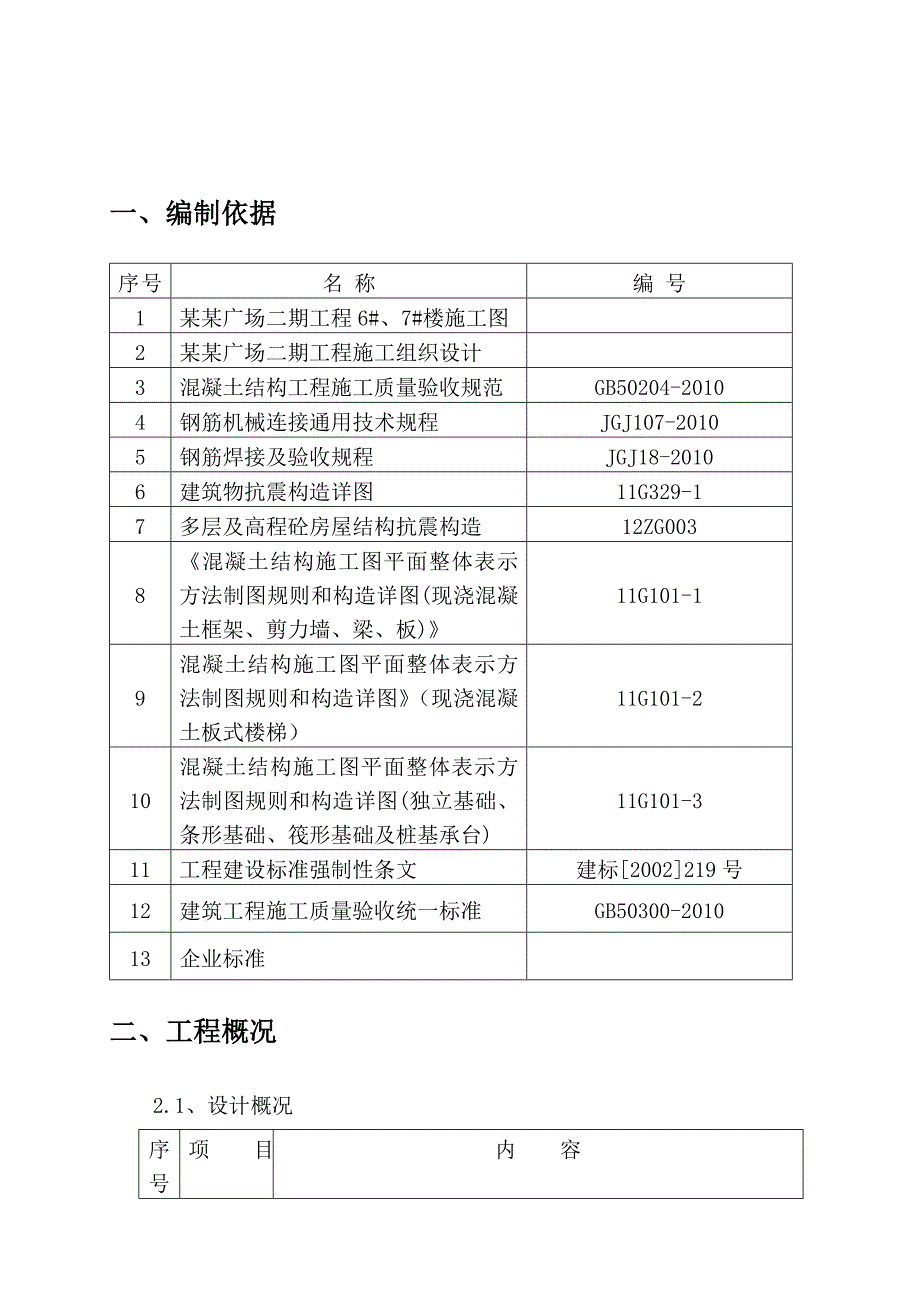

2、锈7.2、钢筋调直7.3、钢筋切断214、钢筋丝头加工7.5、钢筋弯曲成型八、钢筋的贮存及运输九、钢筋剥肋滚压直螺纹连接施工工艺十、现场钢筋安装施工要点1、基础钢筋绑扎2、墙体钢筋的绑扎3、柱钢筋绑扎4、梁、楼板（楼梯）钢筋绑扎5、其他需特别注意的事项十一、质量保证措施1、钢筋安装主控项目2、钢筋安装一般项目十二、钢筋工程成品保护措施十三、季节性施工措施1、雨期2、冬期十四、职业健康安全措施十五、环境保护管理措施一、编制依据序 号名 称编 号1某某广场二期工程6#、7#楼施工图2某某广场二期工程施工组织设计3混凝土结构工程施工质量验收规范GB50204-20104钢筋机械连接通用技术规程JGJ
3、107-20105钢筋焊接及验收规程JGJ18-20106建筑物抗震构造详图11G329-17多层及高程砼房屋结构抗震构造12ZG0038混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)11G101-19混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）11G101-210混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)11G101-311工程建设标准强制性条文建标2002219号12建筑工程施工质量验收统一标准GB50300-201013企业标准二、工程概况2.1、设计概况序号项 目内 容1
4、建筑功能住宅、商铺6#、7#楼 2建筑特点公共、住宅3建筑面积6#楼总建筑面积232407#楼总建筑面积22432m2地下建筑面积1369m2地下建筑面积1067m24建筑层数地上6#楼：1+30层7#楼： 1+30层地下1层5建筑高度89.4m6结构形式基础结构形式钻孔灌注桩主体结构形式主楼为剪力墙结构；裙房为框架结构楼盖结构形式现浇钢筋混凝土楼板7混凝土强度等级基础和地下室素混凝土垫层C15基础、基础梁、挡土墙C40电梯基坑、集水坑C40 P6地上剪力墙、柱24.650m及以下C4024.650m49.850mC3549.850m72.250mC3072.250m以上C25梁、板24.65
5、0m及以下C3524.650m49.850mC3049.850m以上C25楼梯及楼梯立柱同主体梁板砼强度二次浇捣的构件（构造柱、压顶、预制过梁、砌体圈梁）C258抗震等级剪力墙抗震等级为三级，框架抗震等级为三级；建筑抗震等级为丙类，建筑抗震设防烈度为6度10钢筋类别HPB300(一级)：6、8、HRB400(三级) ：6、8、10、12、14、16、18、20、22、2511钢筋接头形式机械连接：楼框架柱直径16钢筋采用搭接接头：楼直径16钢筋采用2.2、施工管理目标质量目标质量标准：符合国家及湖北省有关工程质量、验收规范标准要求，工程质量合格。安全目标确保不发生重大伤亡和火灾事故；杜绝死亡事
6、故 2.3、受力钢筋混凝土保护层最小厚度纵向受力钢筋的混凝土保护层厚度不小于钢筋的公称直径，且应符合下表。一般构件环境类别板、墙、壳梁、柱一1520二a2025 注明： 1）混凝土强度等级为C25时，左表中保护层厚度数值应增加5mm。 2）构件中受力钢筋的保护层厚度且不应小于钢筋的公称直径 3）水池墙等直接与土或水接触面一侧的钢筋保护层厚为50mm（基础，地下室底板、外墙、地下室顶板等因有防水层可按一般构件考虑）。 4）当钢筋混凝土基础设置有垫层时，基础中钢筋的保护层厚度应从垫层顶面算起，且为40mm。 5）当受力钢筋保护层厚度大于50mm时，应对保护层采取防裂构造措施参见中南标“12ZG00
7、3”第4页大样 、。2.4、材料要求本工程钢筋原材及连接接头试验计划见本工程试验方案。表2-2 钢筋强度设计值钢筋级别钢筋强度设计值fy(N/mm2)焊条级HPB300270E43XX级HRB400360E50XX备注：抗震等级为一、二级的框架结构，其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值的比值不应大于1.3且钢筋在最大拉力下的总伸长率实测值不应小于9%。钢筋的强度标准值应具有不小于95的保证率。三、钢筋锚固、纵向钢筋连接、箍筋拉筋的连接、保护层垫块、机械设备配置 3.1、钢筋锚固3.1.1、纵向受拉普通钢筋锚固
8、长度详见标准图集11G101-1第53页受拉钢筋的最小锚固长度 和纵向受拉钢筋抗震锚固长度 。3.1.2、当纵向受拉钢筋采用机械锚固措施时，纵向受拉普通钢筋机械锚固构造要求详见标准图集11G101-1第55页纵向钢筋机械锚固构造。3.1.3、当构件支座提供的锚固长度不够时可采用机械锚固。3.1.4、纵向受压钢筋的锚固长度为纵向受拉钢筋锚固长度的0.7倍。 3.2、纵向钢筋连接3.2.1、本工程纵向钢筋的连接分为二类：绑扎搭接、机械连接。直径16mm可采用绑扎搭接；直径16mm的梁、柱受力钢筋均采用机械直螺纹连接。同一根钢筋在构件的一跨或一层内接头一般为一个（或无接头），对大跨或大层高的构件，可
9、按接头位置要求和钢筋定尺长度适当增加接头；对难以分跨和分层的构件，则对整体构件按接头位置和钢筋定尺长度要求设置接头；接头位置应设在构件受力较小处。3.2.2、纵向钢筋绑扎搭接要求 1）同一构件中相邻纵向受力钢筋的绑扎搭接接头应相互错开；搭接接头连接区段长度为1.3倍搭接长度；位于同一连接区段内的受拉钢筋搭接接头面积百分率：对梁、板及墙类构件，不大于25%；对柱类构件，不大于50%，确有必要时，梁、板及墙类构件可放宽至50%。 2）纵向钢筋绑扎搭接长度详见标准图集11G101-1中纵向受拉钢筋绑扎搭接长度。 3）柱在纵向受力钢筋搭接接头范围内应配置箍筋，具体做法详见标准图集11G101-1柱构件
10、构造要求。 3.2.3、纵向钢筋机械连接要求 1）机械连接应符合钢筋机械连接通用技术规程（JGJ107-2010）及相关技术标准的有关规定。 2）构件在同一截面单侧纵向钢筋接头百分率不应大于50%，两个相邻接头相互错开的间距应大于35d（d为较大的纵筋直径）。3.3、箍筋、拉筋的连接箍筋、拉筋连 详见标准图集11G101-1第55页“梁、柱、剪力墙箍筋和拉筋弯钩构造”。3.4、钢筋保护层垫块3.4.1、本工程钢筋保护层竖向构件（墙、柱、梁侧）采用标准塑料垫块，间距为1000mm1000mm。3.4.2、水平构件钢筋保护层采用C20细石混凝土垫块（保护层厚度40mm40mm）。其中底板、楼板、梁
11、底垫块水平间距1000mm。3.4.3、所有垫块呈梅花型布置。3.5、钢筋加工成型、钢筋的吊运、机械设备配置钢筋在现场钢筋加工厂进行加工，根据工程进度计划及现场实际情况将加工成型的钢筋吊至施工作业层。长钢筋吊运时，应进行试吊以确定吊点，防止吊点距离过大，钢筋产生变形。由于现场分段流水施工，根据现场情况及施工进度要求配备足够的钢筋加工机械设备，以确保成品钢筋及时供应到位。钢筋工程的施工质量对于结构工程质量关系很大，因此施工过程中强调过程控制，对本分项施工的全过程进行全面检查，检查的重点在于：钢筋的进场验收、锚固、接头位置及长度、抗震规定、钢筋根数及间距、保护层等方面。四、各部位钢筋构造要求结合施
12、工图纸及相关图集，各部位钢筋构造作法确定如下：4.1、基础4.1.1、钻孔桩的桩顶嵌入承台内100mm，桩顶主筋伸入承台内的锚固长度不小于40倍主筋直径。4.1.2、框架柱(剪力墙暗柱)、剪力墙竖向钢筋在基础中的锚固大样参见中南标12ZG003图集第14节点3、第21页节点9。4.1.3、承台梁(JL)的配筋按国标11G101-1梁平法配筋做法进行，以承台为核心区，当图中承台梁(JL)梁线贯通承台时，则梁中纵筋贯通承台。4.1.4、地下室底板钢筋置于基础梁钢筋内侧，伸入梁支座内40d锚固。地下室底板钢筋伸入承台按下面方式连接：1）对于桩帽和两桩承台的短向，板上部钢筋贯通，板下部钢筋伸入承台内4
13、0d锚固。2）对于两桩承台的长向，板上部钢筋伸入承台内与承台钢筋搭接48d，板下部钢筋伸入承台内40d锚固。3）地下室底板钢筋连接全部采用机械直螺纹接头，同一连接区段钢筋接头面积不得超过总钢筋面积的50%。地下室顶板的面筋、底筋均按受拉筋锚固在支座内。4.2、框架柱、梁、剪力墙4.2.1、梁构件截面、配筋，柱截面配筋，剪力墙和连梁的配筋采用平法表示，构造详图见11G101-1。柱上下纵筋连接不必每层设置，通常隔12层连接，应尽量跨层，减少接头。对两向相交不分主次的梁（类似于井字梁），纵筋摆设原则为：梁面纵筋较大者在上，较小者在下，分层放置。梁底纵筋较大者在下，较小者在上，分层放置。4.2.2、
14、框架柱(剪力墙暗柱)、剪力墙竖向钢筋在基础中的锚固大样参见中南标12ZG003图集第14节点3、第21页节点9。框架梁穿梁洞口配筋构造及框架梁水平加腋构造详见中南标12ZG003图集第10页。4.2.3、剪力墙钢筋的最小锚固长度la 按图集11G101-1第53页表选用。剪力墙身水平钢筋竖向钢筋构造详11G101-1第68、69页，剪力墙构造边缘构件（即暗柱）纵向钢筋连接构造详11G101-1的第73页，剪力墙连梁LL配筋构造及屋面连梁支座内箍筋构造详11G101-1的第74页，剪力墙洞口补强构造详11G101-1的第78页。剪力墙结构中，剪力墙在底部加强区楼层以及屋面处设置暗梁，其构造详12ZG003第30页。当结施图中未特别注明时，暗梁配筋为：墙厚400，梁断面（400X700），主筋：4C14；4C14，箍筋
