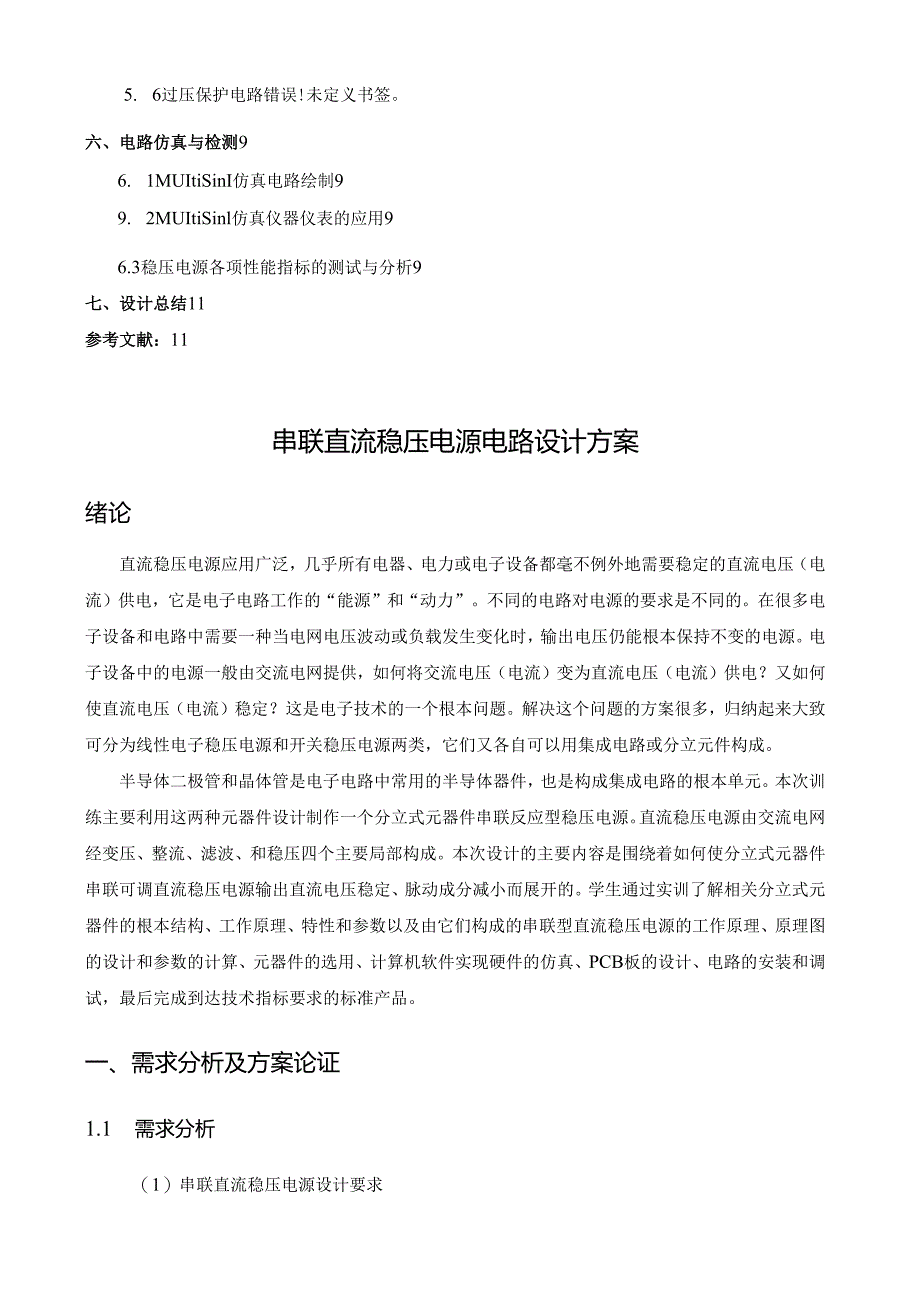

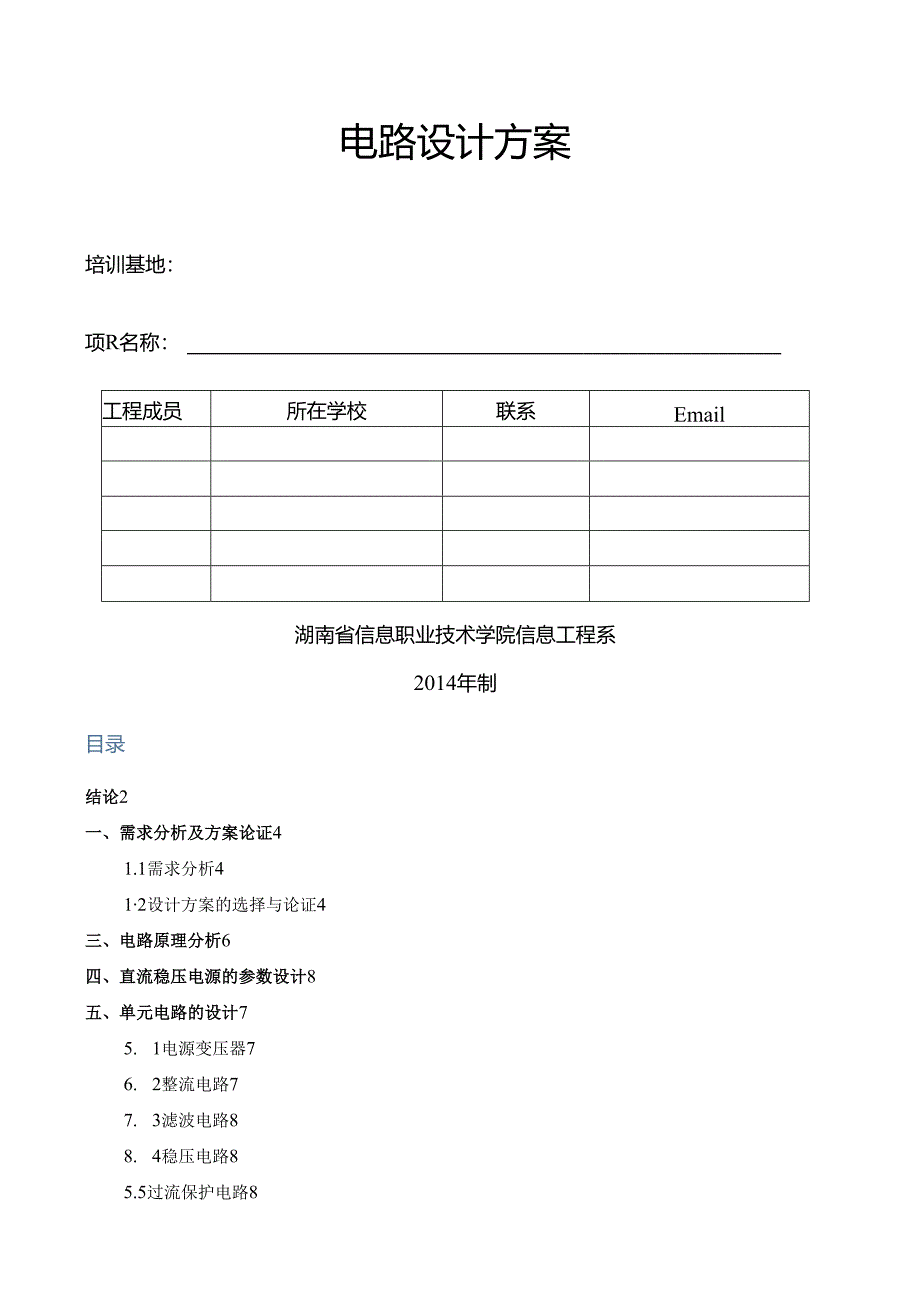

1、电路设计方案培训基地：项R名称：工程成员所在学校联系Email湖南省信息职业技术学院信息工程系2014年制目录结论2一、需求分析及方案论证41.1需求分析412设计方案的选择与论证4三、电路原理分析6四、直流稳压电源的参数设计8五、单元电路的设计75. 1电源变压器76. 2整流电路77. 3滤波电路88. 4稳压电路85.5过流保护电路85. 6过压保护电路错误!未定义书签。六、电路仿真与检测96. 1MUItiSinI仿真电路绘制99. 2MUItiSinl仿真仪器仪表的应用96.3稳压电源各项性能指标的测试与分析9七、设计总结11参考文献：11串联直流稳压电源电路设计方案绪论直流稳压电源
2、应用广泛，几乎所有电器、电力或电子设备都毫不例外地需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能根本保持不变的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电？又如何使直流电压（电流）稳定？这是电子技术的一个根本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，它们又各自可以用集成电路或分立元件构成。半导体二极管和晶体管是电子电路中常用的半导体器件，也是构成集成电路的根本单元。本次训练主要利用

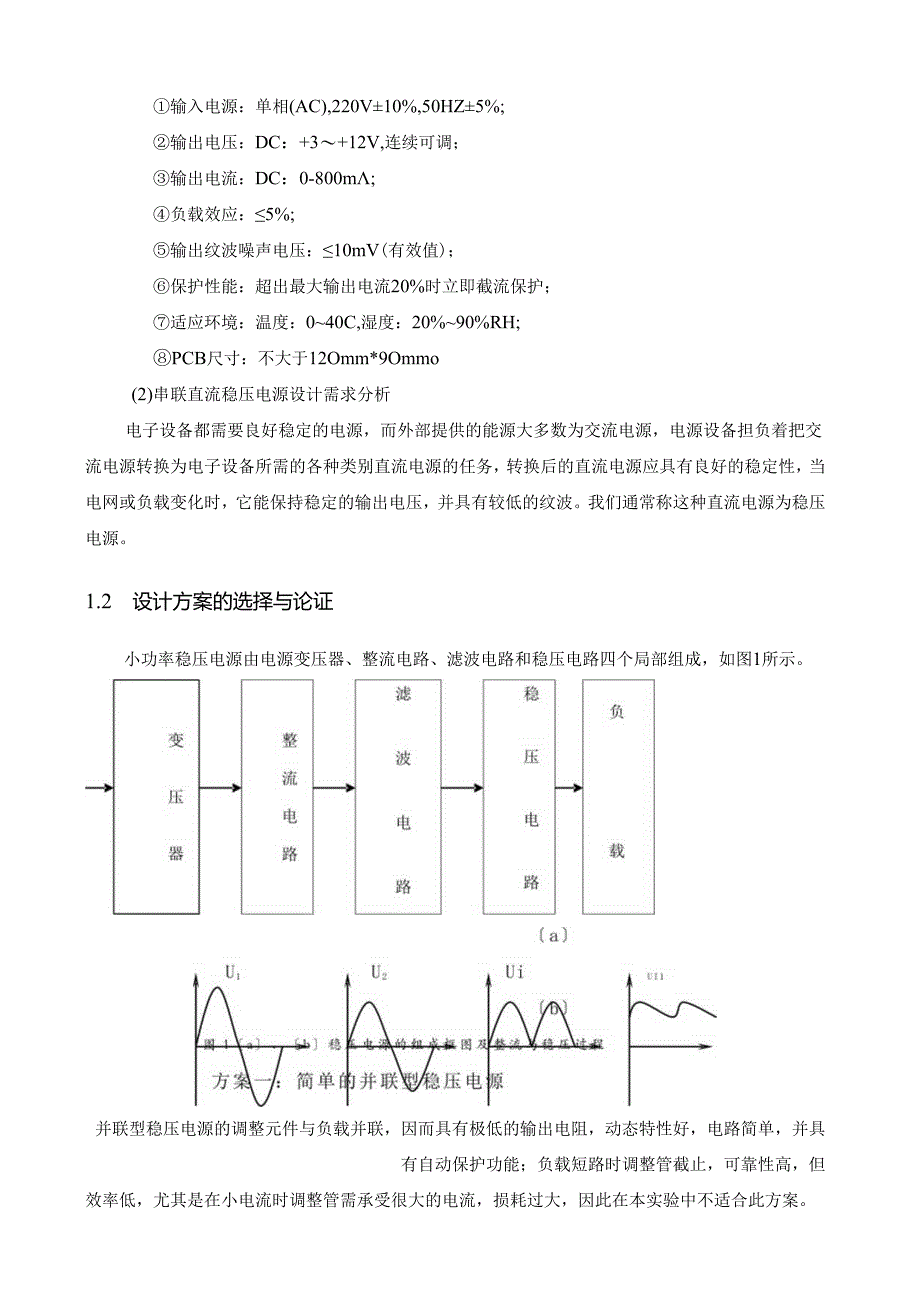

3、这两种元器件设计制作一个分立式元器件串联反应型稳压电源。直流稳压电源由交流电网经变压、整流、滤波、和稳压四个主要局部构成。本次设计的主要内容是围绕着如何使分立式元器件串联可调直流稳压电源输出直流电压稳定、脉动成分减小而展开的。学生通过实训了解相关分立式元器件的根本结构、工作原理、特性和参数以及由它们构成的串联型直流稳压电源的工作原理、原理图的设计和参数的计算、元器件的选用、计算机软件实现硬件的仿真、PCB板的设计、电路的安装和调试，最后完成到达技术指标要求的标准产品。一、需求分析及方案论证1.1 需求分析（1）串联直流稳压电源设计要求输入电源：单相(AC),220V10%,50HZ5%;输出电
4、压：DC：+3+12V,连续可调；输出电流：DC：0-800m;负载效应：5%;输出纹波噪声电压：10mV(有效值)；保护性能：超出最大输出电流20%时立即截流保护；适应环境：温度：040C,湿度：20%90%RH;PCB尺寸：不大于12Omm*9Ommo(2)串联直流稳压电源设计需求分析电子设备都需要良好稳定的电源，而外部提供的能源大多数为交流电源，电源设备担负着把交流电源转换为电子设备所需的各种类别直流电源的任务，转换后的直流电源应具有良好的稳定性，当电网或负载变化时，它能保持稳定的输出电压，并具有较低的纹波。我们通常称这种直流电源为稳压电源。1.2 设计方案的选择与论证小功率稳压电源由电
5、源变压器、整流电路、滤波电路和稳压电路四个局部组成，如图1所示。并联型稳压电源的调整元件与负载并联，因而具有极低的输出电阻，动态特性好，电路简单，并具有自动保护功能；负载短路时调整管截止，可靠性高，但效率低，尤其是在小电流时调整管需承受很大的电流，损耗过大，因此在本实验中不适合此方案。方案二：由固定式三端稳压器(1.M317,7812,7809,7805)组成由固定式三端稳压器(1.M317,7812,7809,7805)输出脚V。、输入脚V,和接地脚GND组成，1.M317是可调电压稳压芯片，7805,7809,7812,7905那么属于CW78*,CW79*系列的稳压器，输入端接电容可以进
6、一步滤波，输出端接电容可以改善负载的瞬间影响，此电路比拟稳定。但是，在训练过程中，此电路过于简单。方案三：简单的串联型稳压电源串联稳压电源，即利用串联于电路中的调整管Ql进行动态分压而使负载得到稳定电压的电路。串联型稳压电源的工作原理，是在输入电压存在波动时，输出电压保持恒定的装置，利用稳压二极管两端电压不变的原理，使输出电压保持不变，并用多级三极管组成达令顿复合电路，组成放大器提高稳压精度。根据实验设计要求，本实验采用方案三。三、电路原理分析直流稳压电源一般由电源变压器T、整流、滤波电路及稳压电路所组成，根本框图如下图。各局部的作用：图2根本框图(1)电源变压器T的作用是将电网220V的交流
7、电压变换成整流滤波电路所需要的交流电压U2。变压器副边与原边的功率比为P2Pi=n,式中n是变压器的效率。(2)整流滤波电路：整流电路将交流电压Ul变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U0。常用的整流滤波电路有全波整流滤波、桥式整流滤波等，如图3所示。图3桥式整流整流桥将交流电压U2变成脉动的直流电压，再经滤波电容C滤波纹波，输出直流电压UOoUO与交流电压输出U2的有效值u2的关系为UO=(1.1-1.2)u2每只整流二极管承受的最大的方向电压Vrm=U2通过每只二极管的平均电流1=0.5Ir=O.45u2R式中，R为整流电路的负载电阻.它为电容C提供
8、放电回路,RC放电时间常数应满足R1C(3-5)T2式中，T为50HZ交流电压的周期，即20ms.3电压输出稳压器由于输入电压Ul发生波动、负载和温度发生变化时，滤波电路输出的直流电压Ul会随着变化。因此，为了维持输出电压Ul稳定不变，还需加一级稳压电路。稳压电路的作用是当外界因素(电网电压、负载、环境温度)发生变化时，能使输出直流电压不受影响，而维持稳定的输出。稳压电路一般采用集成稳压器和一些外围元件所组成。采用集成稳压器设计的稳压电源具有性能稳定、结构简单等优点。四、直流稳压电源的参数设计稳压电源的设计，是根据稳压电源的输出电压U八输出电流1.,、输出纹波电压AU。等性能指标要求，正确地确
9、定出变压器、集成稳压器、整流桥和滤波电路中所用元器件的性能参数，从而合理的选择这些器件。直流稳压电源的参数设计可以分为以下三个步骤：根据稳压电源的输出电压U。、最大输出电流1.-确定稳压器的型号及电路形式。根据稳压器的输入电压U/,确定电源变压器副边电压5的有效值小；根据稳压电源的最大输出电流Is”确定流过电源变压器副边的电流1.和电源变压器副边的功率P2；根据P2,从表1查出变压器的效率n,从而确定电源变压器原边的功率巳。然后根据所确定的参数，选择电源变压器。确定整流桥的正向平均电流1.、整流桥的最大反向电压U函和滤波电容的电容值和耐压值。根据确定的参数选择整流桥和滤波电容。设计参数如下：选
10、择分立元件复合管，确定电路形式在此方案中主要选择两种类型三极管：1、 对于VTl管：集电极一发射极反射击穿电压UBR(CEO)I应为：UBR(CEO)1UClmax=23.76VVTl集电极最大电流：ICMl(l+20%)*800mA=960mAVTl集电极耗散功率：PCMl23.76-3)V*800m=16.6W对于VT2管：UBR(CE0)2应当也有：UBR(CEO)1UClmax=23.76VVT2集电极最大电流：VT2集电极耗散功率：PCMl23.76-3)V*13.3mA=0.28W所确定的稳压电源电路如图4所示。图4选择电源变压器电源变压器有很多种：有降压的、有升压的，在这次的设计
11、中我们用的是降压变压器，它的作用是将来自电网的220V交流电压U变-为整流电路所需要的交流电压U2。4，其中：鸟是变压器副边的功率，6是变压器原边的功率。一般小型变压器的效率如表I所示：表1小型变压器的效率副边功率(3-5)T/2(3-3-1)式中T为50HZ交流电压的周期，及20ms。5. 4稳压电路稳压电路的作用是当电网电压波动，负载和温度变化时，维持输出直流电压稳定。电路采用误差放大电路方案，电路原理图如图5所示。其中R3、R4及可调为取样电路,Q3为误差放大管，R2与D5构成基准电路。当输出电压升高时，B点电压上升，C点电压升高，而D点电压下降，使QI、Q2电流减少，分压增加，从而使输出降低。图55.5 过流保护电路过流保护电路是当输出电流超过一定数值时，那么保护电路开始工作，使调整管处于不完全截止状态，输出电流和输出电压都相应下降，到达保护电源的目的。这种保护电路比拟简单，
