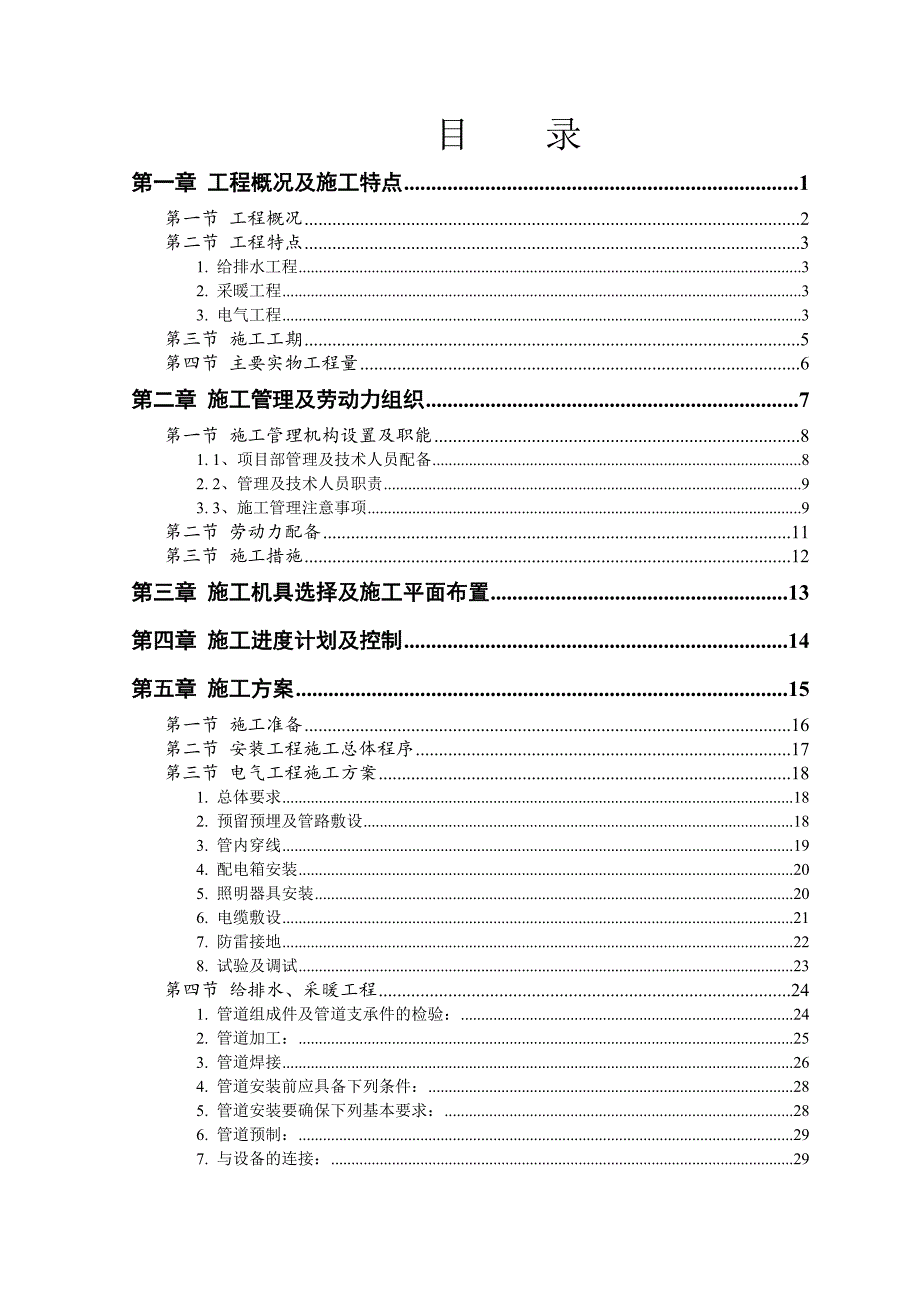

1、目 录第一章 工程概况及施工特点1第一节 工程概况2第二节 工程特点31. 给排水工程32. 采暖工程33. 电气工程3第三节 施工工期5第四节 主要实物工程量6第二章 施工管理及劳动力组织7第一节 施工管理机构设置及职能81. 1、项目部管理及技术人员配备82. 2、管理及技术人员职责93. 3、施工管理注意事项9第二节 劳动力配备11第三节 施工措施12第三章 施工机具选择及施工平面布置13第四章 施工进度计划及控制14第五章 施工方案15第一节 施工准备16第二节 安装工程施工总体程序17第三节 电气工程施工方案181. 总体要求182. 预留预埋及管路敷设183. 管内穿线194. 配

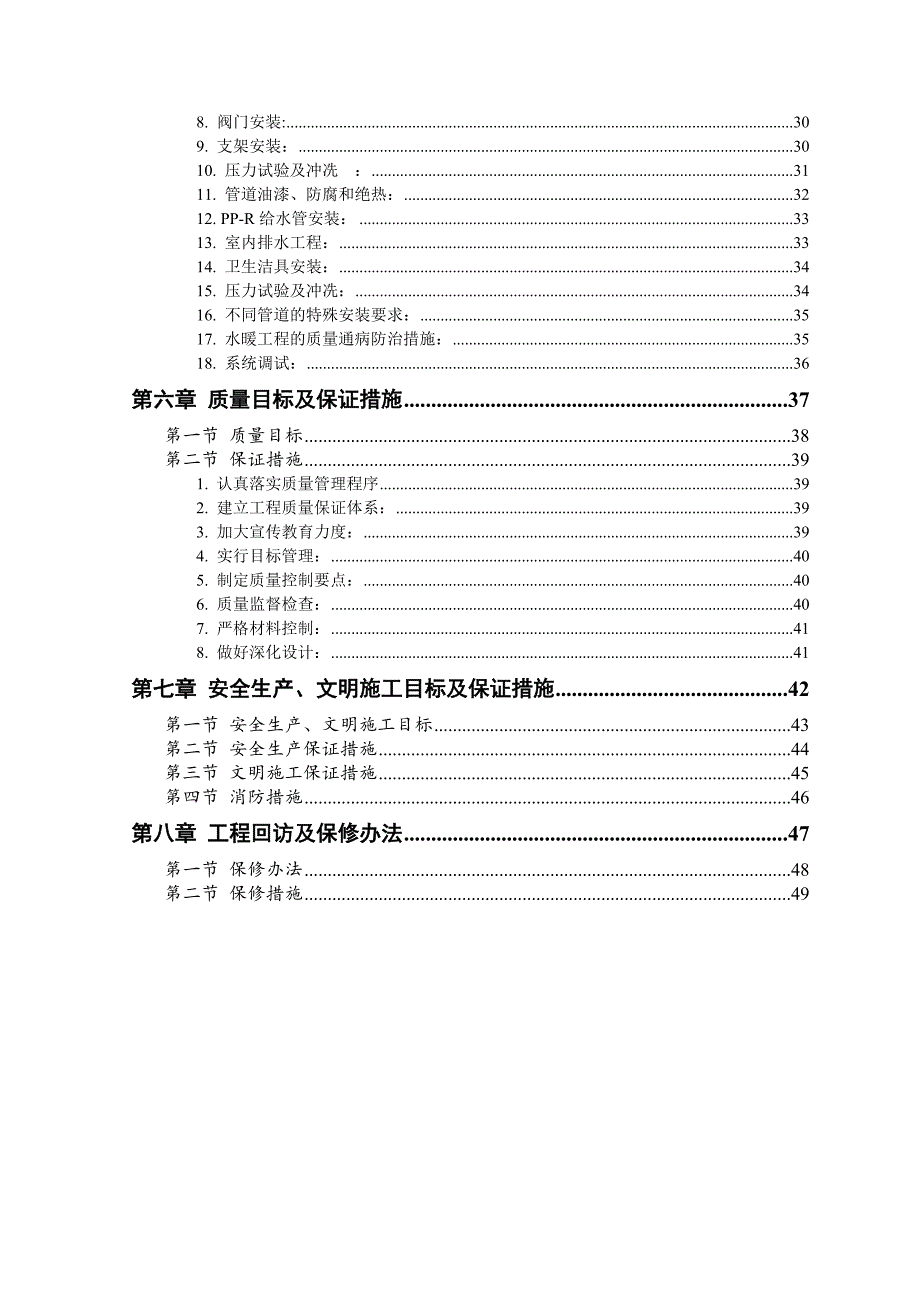

2、电箱安装205. 照明器具安装206. 电缆敷设217. 防雷接地228. 试验及调试23第四节 给排水、采暖工程241. 管道组成件及管道支承件的检验：242. 管道加工：253. 管道焊接264. 管道安装前应具备下列条件：285. 管道安装要确保下列基本要求：286. 管道预制：297. 与设备的连接：298. 阀门安装:309. 支架安装：3010. 压力试验及冲冼：3111. 管道油漆、防腐和绝热：3212. PP-R给水管安装：3313. 室内排水工程：3314. 卫生洁具安装：3415. 压力试验及冲冼：3416. 不同管道的特殊安装要求：3517. 水暖工程的质量通病防治措施：

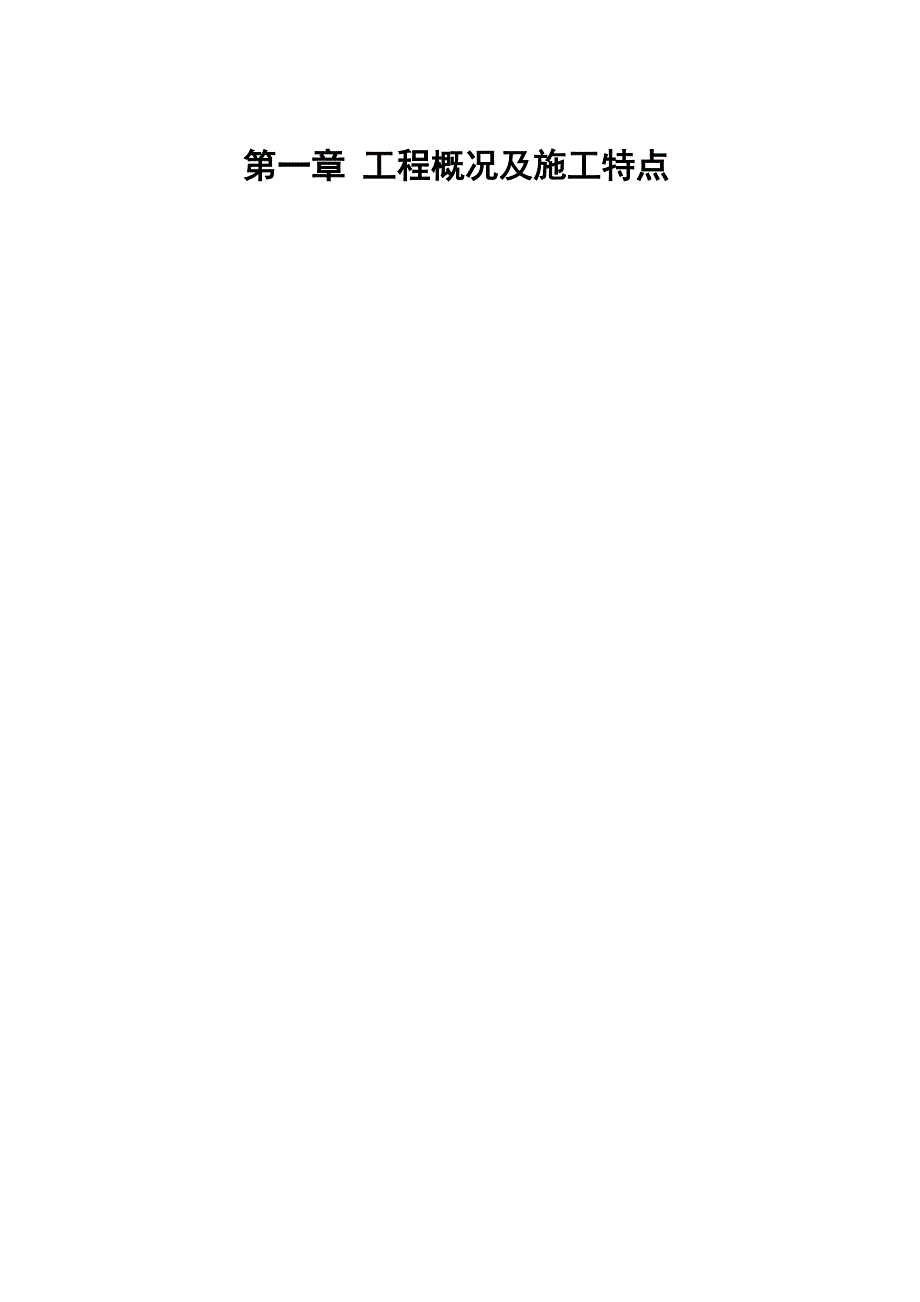

3、3518. 系统调试：36第六章 质量目标及保证措施37第一节 质量目标38第二节 保证措施391. 认真落实质量管理程序392. 建立工程质量保证体系：393. 加大宣传教育力度：394. 实行目标管理：405. 制定质量控制要点：406. 质量监督检查：407. 严格材料控制：418. 做好深化设计：41第七章 安全生产、文明施工目标及保证措施42第一节 安全生产、文明施工目标43第二节 安全生产保证措施44第三节 文明施工保证措施45第四节 消防措施46第八章 工程回访及保修办法47第一节 保修办法48第二节 保修措施49第一章 工程概况及施工特点第一节 工程概况本工程为中国电波传播研究
4、所青岛分所科研楼及单身公寓楼工程，由中国电波传播研究所青岛分所投资建造，青岛海信建筑设计院有限公司设计。该工程位于青岛市城阳丹山工业园，分别由单身公寓楼及东、西科研楼组成，建筑面积29317.94平方米，独立基础，砖混结构，跨度21.6米,总高度27.5米，6层.层高科研楼3.5米，公寓楼3米。第二节 工程特点本工程各楼座安装内容及做法基本相同，区别在于量的大小，布局上的不同，主要分项工程有给排水、采暖、电气等。1. 给排水工程给排水工程主要包括：给水、排水和消火栓系统。给水采用PPR塑料管,热熔连接，压力等级为1.6Mpa。排水采用PVC-U塑料管，粘接连接。卫生洁具暂不安装消火栓系统管道采
5、用热镀锌钢管，丝扣连接。消火栓暗装或半暗装，消火栓栓口公寓楼采用DN50，科研楼采用DN65，均采用16MM水枪，25M麻织水龙带。2. 采暖工程采暖系统采用上供中回单管顺流式。供水管敷设于顶层屋顶下，回水管敷设于一层楼面下，均利用绕土建柱作自然补偿。系统热源由小区换热站提供，供热水温度为950C，回水温度为700C。采暖运行方式采用连续供热的采暖方式。散热器选用铸铁散热器，每组散热器均设手动跑风门一个，各支立管供回水端均设截止阀。3. 电气工程电气工程主要分括强电（照明）、弱电（电话、电视、综合布线）和防雷接地等系统。强电部分由区域变电所各引一路低压电源至各楼作为供电电源，供电电压为380V
6、/220V，三相四线制。导线均采用BV-500型导线或ZRVV电缆穿钢管或PVC管保护，暗设在建筑物内。所有灯具安装一律不设木台。吸顶式灯具直接固定在顶棚上，壁装灯具直接固定在墙上。厂房设有应急照明及疏散指示灯，平时电池处于充电状态，停电时由自带电池供电，所有应急灯具不论处于何种状态停电时均自动点燃，且放电时间大于30分钟。电话、电视、综合布线等弱电系统只预留管线。接地形式采用TN-C-S系统。零线重复接地及防直击雷接地共用接地装置，属第三类防雷建筑物。屋顶避雷带采用10镀锌圆钢明敷,避雷引下线利用四根柱筋上下贯通焊接。接地极利用-40X4镀锌扁钢将混凝土承台柱底部钢筋网纵横两方向连接，组成地
7、下接地网。接地极实测接地电阻值需不大于4欧姆。第三节 施工工期开工日期：2003年10月18日竣工日期：2004年6月18日合同工期总日历天数为240天。第四节 主要实物工程量主要实物工程量用量表（见附表一）第二章 施工管理及劳动力组织第一节 施工管理机构设置及职能 结合本工程的施工规模和特点，为优质高效地完成该项工程施工任务，我们将全面贯彻实行项目法施工，建立以项目经理为首，技术、质量、安全、预结算、材料、保管、资料等组织紧密、工作严谨、配合有序的管理层，以项目合同和成本控制为主要内容，通过科学系统的管理和先进技术手段，行使计划、组织、指挥、协调、控制、监督六项基本职能，全面履行与业主签订的
8、施工合同。1. 1、项目部管理及技术人员配备项目管理人员坚持配备工作扎实、专业精通、有较强的技术水平和项目管理经验、年富力强、精力充沛、有较强的责任心并具吃苦耐劳精神的人员。经理部各成员持证上岗，同时做到责权分明，在项目经理领导下，各负其责，互相协作，以确保施工顺利进行。项目经理部向上受到工程师、工程部、财务部等的密切配合，向下对劳务队伍进行监督指导工作，从上到下齐心合力共同完成本工程的全部施工任务。具体分工如下：信息产业部电子22所2#4#5#职工住宅楼安装工程管理人员上岗情况一览表序号姓名年龄身份证号码工龄专业职务证书编号发证机关1袁振新3332062569062641912水电暖施工员建
9、施45342省建工局2蒋卫星4532062559103124125建筑质量员建质省建工局3陈永斌323206257011110279建筑预算员电气004653建设部4尹建平4432062557042911312建筑材料员建材省建工局5崔建新3632062568021261715建筑安全员建施省建工局2. 2、管理及技术人员职责安装负责人（袁振新）：落实岗位责任制，将各项指标落实到个人；负责安装工程施工生产、经营管理等全面工作；做好与业主、监理及外部单位的协调工作。技术负责人（蒋卫星）：负责技术经济签证资料整理；参与工程预结算工作，负责施工图纸审查与交底，编制施工组织设计，进行技术复核，全面贯彻
10、执行各项专业技术标准。 质量负责人（蒋卫星兼）：负责工程质量检验工作，监督检查进场材料质量，每批材料进场先进行自检，确保所需材料检验资料和质量文件无误、材料质量合格后认真填写材料报验资料，报监理单位批准后方可投入使用。做好施工过程质量跟踪检查、整改工作，负责统计通报质量情况，组织参加施工过程中的工序交接检查工作。安全负责人（崔建新）：主管工程的安全生产、安全保卫消防工作，负责与环保、环卫、治安、市政等政府职能部门的沟通与协调。3. 3、施工管理注意事项4.1、根据工程管理的需要，坚定不移地健全机构和人员配置。只有如此，才能可能对工程管理工作进行细分，加强管理的广度和深度。4.2、管理工作以职责
11、细分为前提。在细分之后，各级人员据此各自开展工作并进行相互协作，领导也可据此对管理人员的职责行为进行判别考核，并协调平级之间、上下级之间的工作纠纷。4.3、以制度、合同为准绳，规范内部及供货商之间的关系，使相互调控的尺度明确而严厉，杜绝拖拉、扯皮现象。4.4、整个工程的管理工作以工程项目进度、质量为核心，一切问题的考虑都围绕将工程最快最好建成进行。4.5、向业主提供严格按合同承诺的管理和服务，服从监理的监督和管理。4.6、严格按照合同加强同业主的联系，按时向业主提交各种报告、图纸、样品和其它资料，并及时将业主指示贯彻到施工的每个环节中去。4.7、加强对管理者本身的管理，把对项目部各方面各级管理
12、人员的管理当作一项单独而重要的管理工作来抓，确保管理机构本身的效率与活力。4.8、充分发挥各级人员的作用，重视和加强文档的起草、分类、管理和传输工作，确保信息畅通，证据充分。4.9、配置和充分应用先进的通讯、微机软件辅助管理工具，提高工作效率。4.10、积极做好与建设、监理单位的配合工作。第二节 劳动力配备根据施工进度计划，结合土建工程施工情况，合理调配劳动力。劳动力选用坚持以具有专业技术水平和丰富施工经验为原则，以确保各环节施工质量。在工程预埋阶段投入安装工人人数：电工15人，管道2人，电焊工1人。安装阶段投入安装工人人数：电工30人，管道40人，电焊工4人。具体人数根据实际施工情况进行调整
13、，以达到充分利用劳动力，在各阶段施工过程中各工种相互配合，同心协力。以优质高效地顺利完成施工任务为目标。施工人员上岗情况一览表（见附表二）各阶段施工人员计划表（见附表三）第三节 施工措施 针对工程特点，我公司将结合施工工期和土建施工情况，制定详细的施工进度计划，报监理单位及建设单位批准，以进行进度控制。批准后我公司将严格按施工进度计划开展工作，确保在合同工期范围内保质保量地完成施工任务。安装工程施工前我们将根据施工总平面布置图，与土建施工队伍一起，合理安排施工场地，如职工生活设施，仓库、加工场，材料堆放货架等。严格做好安装工程材料总计划和分阶段工程材料用量计划，及时做好材料价格报审和进场计划。
14、严把材料质量关，每种材料进入施工现场必须提供相应的材料检验资料和质量文件，并报建设单位和监理单位主管工程师查验审核，在对材料的品质认可后方始投入使用，以确保工程质量。并加强材料周转的合理性，合理安排材料进场时间，避免不合理占用施工场地现象，杜绝材料浪费。由于本工程工期较紧，安装工程将紧跟土建工程进度，采取有力的施工措施，合理安排施工人员和机具配备，精心组织施工。前期及时配合土建施工做好预留、预埋工作，待达到安装要求时及时组织进行安装，充分争取时间做好安装工作，以保证工程的总工期。在施工全过程我们将做好施工现场的文明施工，及时清理现场建筑垃圾，做到工换场清。树立队伍自身的形象。第三章 施工机具选择及施工平面布置1、施工机具用量根据本工程特点，我们将在现场设置加工场一个，具体位置根据现场施工情况定，以期达到方便合理。施工机具用量表（见附表五）2、施工用水电：业主已提供水源至施工现场，可满足施工用水要求，待管道安装完毕试压冲洗时，根据已有用水点结合实际试压冲洗用水面另行铺设管道和压力装置，具体布置看现场施工情况定位。业主提供施工用电至施工现场，本公司另设置标准配电箱4台，8台移动配电箱，以满足施工用电需求。施工现场的配电箱设置两级保护，配电箱采用山东省和当地建委推荐专用配电箱，现
