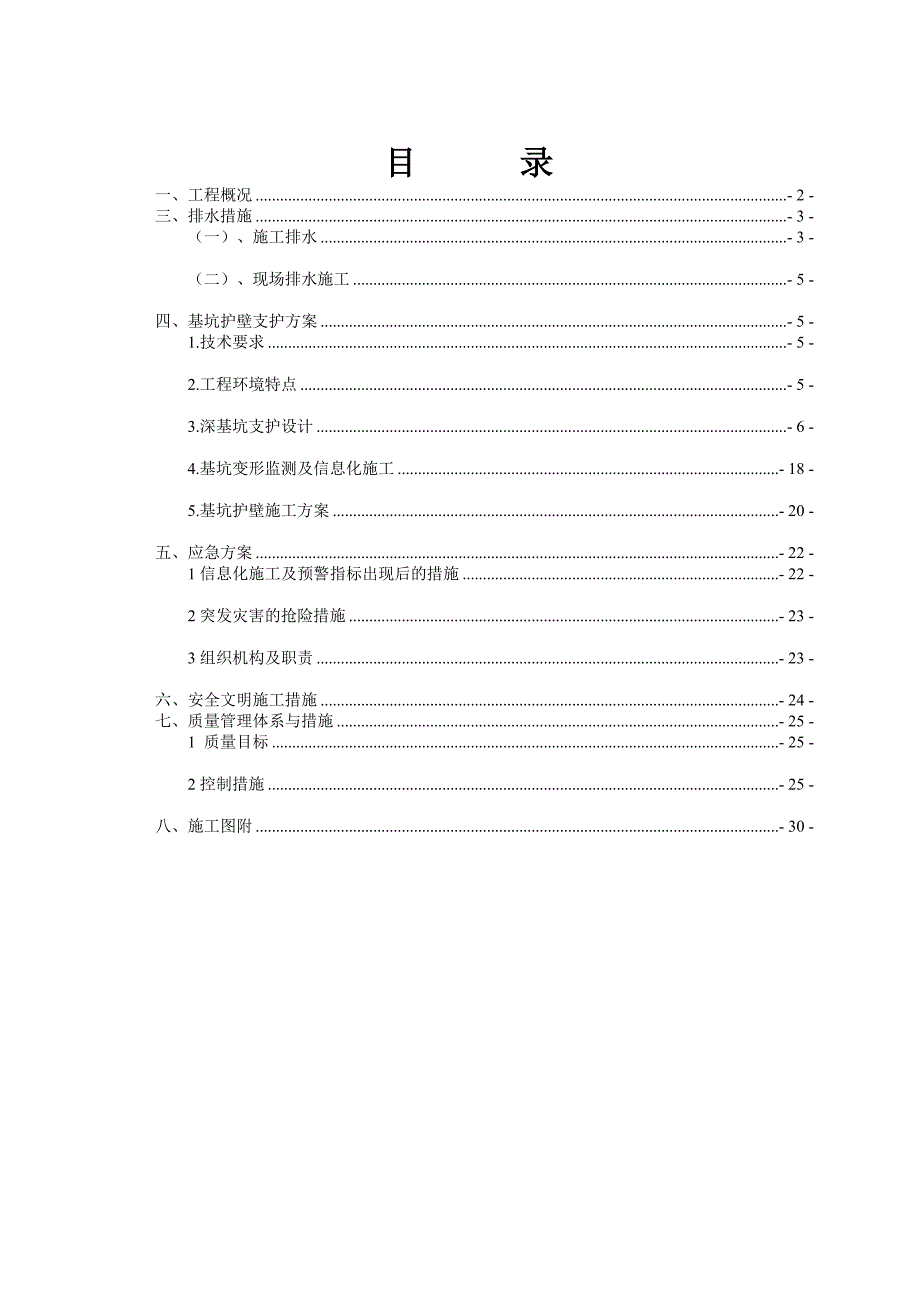

1、目 录一、工程概况- 2 -三、排水措施- 3 -（一）、施工排水- 3 -（二）、现场排水施工- 5 -四、基坑护壁支护方案- 5 -1.技术要求- 5 -2.工程环境特点- 5 -3.深基坑支护设计- 6 -4.基坑变形监测及信息化施工- 18 -5.基坑护壁施工方案- 20 -五、应急方案- 22 -1信息化施工及预警指标出现后的措施- 22 -2突发灾害的抢险措施- 23 -3组织机构及职责- 23 -六、安全文明施工措施- 24 -七、质量管理体系与措施- 25 -1 质量目标- 25 -2控制措施- 25 -八、施工图附- 30 -一、工程概况（一）工程简介1、工程名称：某某市某某

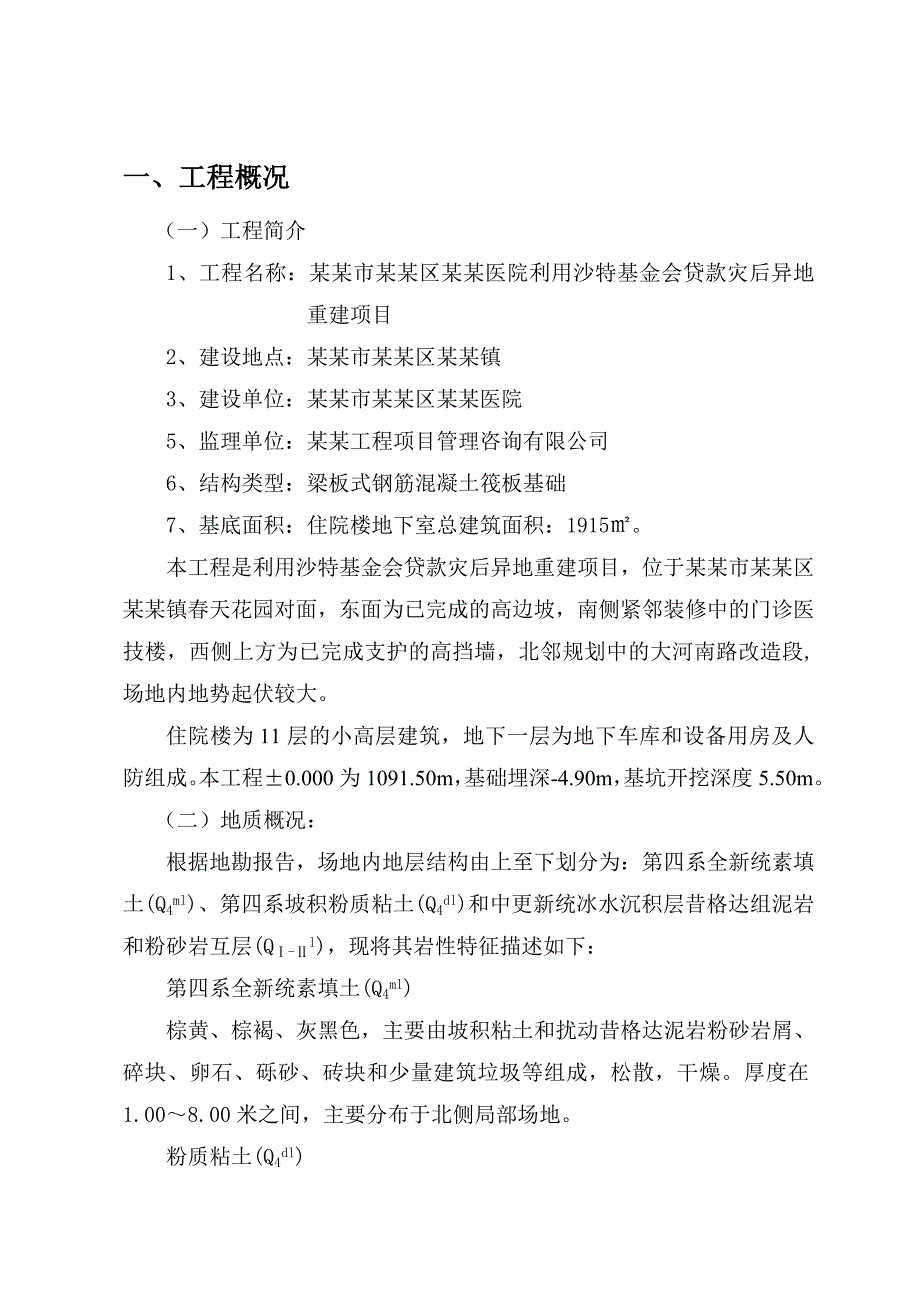

2、区某某医院利用沙特基金会贷款灾后异地重建项目2、建设地点：某某市某某区某某镇3、建设单位：某某市某某区某某医院5、监理单位：某某工程项目管理咨询有限公司6、结构类型：梁板式钢筋混凝土筏板基础7、基底面积：住院楼地下室总建筑面积：1915。本工程是利用沙特基金会贷款灾后异地重建项目，位于某某市某某区某某镇春天花园对面，东面为已完成的高边坡，南侧紧邻装修中的门诊医技楼，西侧上方为已完成支护的高挡墙，北邻规划中的大河南路改造段,场地内地势起伏较大。住院楼为11层的小高层建筑，地下一层为地下车库和设备用房及人防组成。本工程0.000为1091.50m，基础埋深-4.90m，基坑开挖深度5.50m。（二
3、）地质概况：根据地勘报告，场地内地层结构由上至下划分为：第四系全新统素填土(Q4ml)、第四系坡积粉质粘土(Q4dl)和中更新统冰水沉积层昔格达组泥岩和粉砂岩互层(Q-l)，现将其岩性特征描述如下：第四系全新统素填土(Q4ml)棕黄、棕褐、灰黑色，主要由坡积粘土和扰动昔格达泥岩粉砂岩屑、碎块、卵石、砾砂、砖块和少量建筑垃圾等组成，松散，干燥。厚度在1.008.00米之间，主要分布于北侧局部场地。粉质粘土(Q4dl)棕黄、灰褐色，主要由泥质、砂质组成，局部含铁锰质、钙质结合，稍湿，硬塑状。该层底部厚约1.50米范围内由砂卵石、块石充填，呈弱胶结状，厚度约为1.809.50米。中更新统冰水沉积层昔
4、格达组泥岩和粉砂岩互层(Q-l)该层是攀西地区特有而广泛分布的地层之一，灰白、灰绿色，粉砂岩主要由长石、石英组成，粉细粒结构，具弱胶结。泥岩主要由粘性土组成，泥质结构，薄层状构造，半成岩状，具水平层理，节理、裂隙较发育，稍湿。组成整个拟建场地基底，厚度约为5.3016.10米。二、编制依据（1）业主提供的岩土工程勘察报告（2）建筑基坑支护技术规程（JGJ120-99）（3）混凝土结构设计规范（GB50010-2010）（4）岩土工程勘察规范（GB50021-2001）（2009年版）（5）锚杆喷射砼支护技术规范（GB50086-2001）（6）建筑边坡工程技术规范（GB50330-2002）（

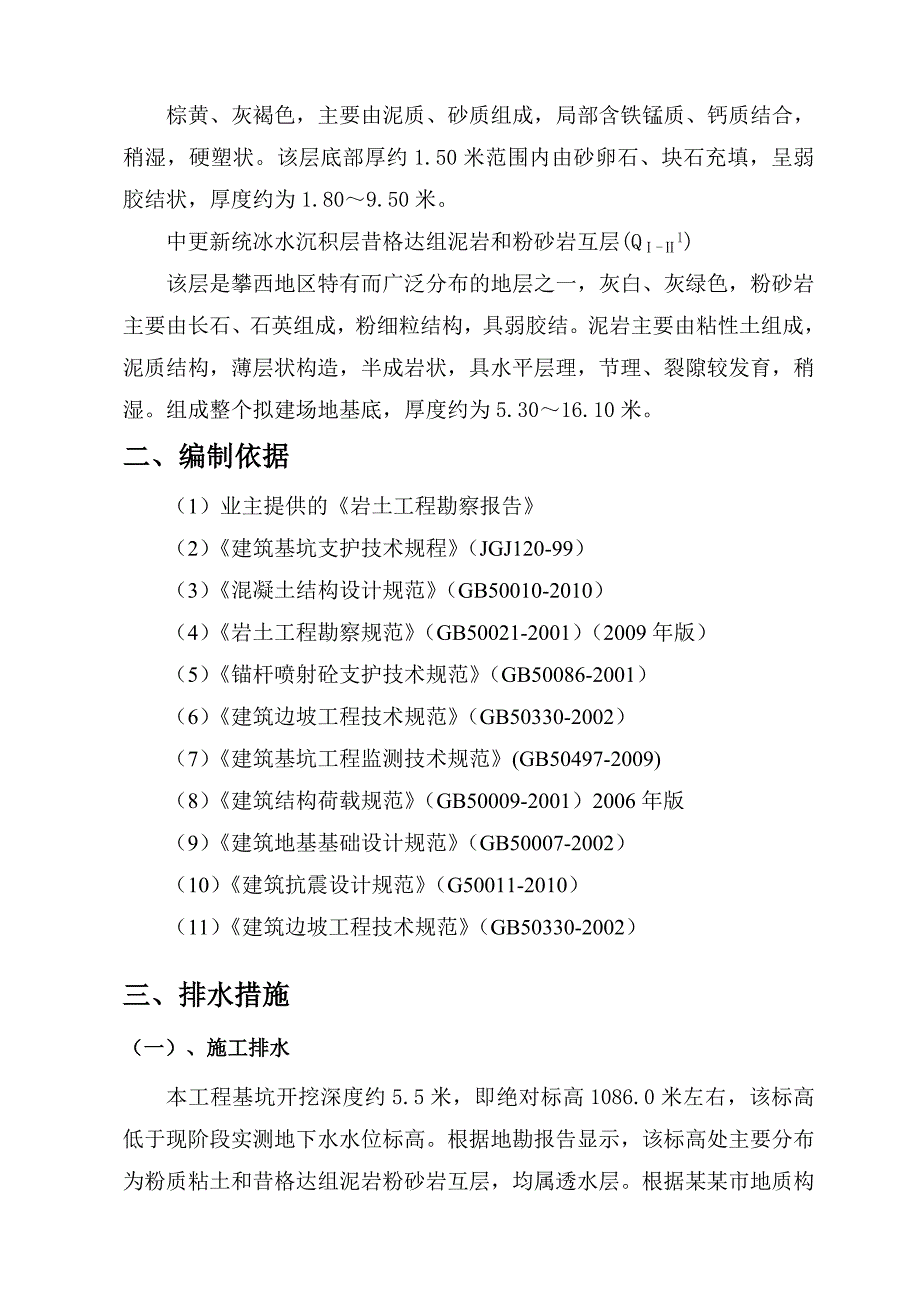

5、7）建筑基坑工程监测技术规范(GB50497-2009)（8）建筑结构荷载规范（GB50009-2001）2006年版（9）建筑地基基础设计规范（GB50007-2002）（10）建筑抗震设计规范（G50011-2010）（11）建筑边坡工程技术规范（GB50330-2002）三、排水措施（一）、施工排水本工程基坑开挖深度约5.5米，即绝对标高1086.0米左右，该标高低于现阶段实测地下水水位标高。根据地勘报告显示，该标高处主要分布为粉质粘土和昔格达组泥岩粉砂岩互层，均属透水层。根据某某市地质构造特点，地下水流量小，不须作流量计算也不须井点降水，计划采用积水坑集中排水。基坑开挖时先设6个(2.
6、5m X 2.5m X 2.5m)集水坑沿护壁底边布置，基坑边设临时截水沟，临时集水坑和临时截水沟在挖方时边挖边设，到基底时设长期使用的集水坑，并低于电梯基坑1.0米，用QY型潜水泵，排水管直径为50mm，共设6套排水泵系统，每个系统单独设置阀门，抽水时视出水量大小开启，排水经沉淀池后，再接入城市排水系统。基坑降水布置形式如下图所示。（二）、现场排水施工1、喷锚护壁设置排水孔，孔排距2.0m, 排水孔采用75PVC管，长300mm,仰角10。2、基坑底部喷锚护壁四周设置宽300深300明排水沟，间距每隔20m挖一集水坑，集水坑尺寸为长2.5m宽2.5m深2.5m，用于基坑雨水排水；喷锚护壁顶部
7、设置300400砖砌120厚排水沟，沟内抹12水泥砂浆，坡度i=1流向沉淀池，再接入城市排水系统，场地表面硬化，防止地表水下渗。3、现场配备明排水使用的QY型潜水泵8台，扬程不小于25m作备用。四、基坑护壁支护方案1.技术要求 本工程0.000标高相当于绝对标高为1091.5m，基础形式为筏板基础，基坑深度约为-5.50m。住院楼轴线西侧、轴线北侧标高约为1097.5米，轴线东侧、轴线南侧约为1091.5米。为确保1097.5米料场平台和基坑及基坑内作业人员、设备、设施的安全，对本工程基坑三周设置锚杆护壁临时支护，另一边接已建地下室不作支护处理。待总平施工时，根据总平图需要将临住院楼北侧和西侧
8、锚杆挡墙拆除，再按设计做永久性恒重式毛石挡墙。2.工程环境特点本工程位于某某市某某区某某镇，交通较方便。场地为拆迁坡地，地形起伏较大。本工程现场狭窄。场地一面紧邻已建医技楼建筑物，两面邻高边坡，另一面邻待建公路且占用施工场地410米，由于施工围墙已建成，管网及通讯设施多且周边环境条件较复杂，基坑破坏后果严重。3.深基坑支护设计由于1091.05米以上至1097.5米施工平台主要由第四系全新统素填土层构成，其土层松散、干燥，不适宜作为锚杆持力层，故考虑将锚杆自由段加长穿过第四系全新统素填土层，锚固段直接锚入昔格达组泥岩层上。初步设定锚杆挡墙断面如下：3.1锚杆计算如下墙身尺寸: 墙身总高: 10
9、.500(m) 肋柱的宽: 0.300(m) 肋柱的高: 0.450(m) 肋柱的间距: 2.500(m) 挡土板的类型数: 1 板类型号 板厚(m) 板宽(m) 板块数 1 0.150 2.500 4 锚杆数: 4锚杆序号 距顶距离(m) 入射角(度) 自由段长度(m) 锚固段长度(m)1 2.100 30.000 12.000 8.0002 4.600 30.000 6.000 7.0003 7.100 30.000 2.000 10.0004 9.600 30.000 1.500 10.000 钢筋直径: 42(mm) 锚孔直径: 150(mm) 柱底支承条件: 铰接 物理参数: 立柱混
10、凝土强度等级: C30 钢筋纵筋合力点到外皮距离: 35(mm) 立柱纵筋级别: HRB335 立柱箍筋级别: HPB235 立柱箍筋间距: 200(mm) 挡土板混凝土强度等级: C30 板纵筋合力点到外皮距离: 35(mm) 挡土板板纵筋级别: HRB335 钢筋容许拉应力:.000(kPa) 砂浆与岩石之间粘聚力标准值: 135.000(kPa) 钢筋与砂浆之间粘聚力标准值: 240.000(kPa) 挡土墙类型: 抗震区挡土墙 墙背与墙后填土摩擦角: 17.500(度) 地震烈度: 设计烈度7度 水上地震角: 1.50 水下地震角: 2.50 水平地震系数: 0.10 重要性修正系数:
11、 1.00 综合影响系数: 0.25 水平地震作用沿竖向分布形式: 梯形 地基土容重: 20.000(kN/m3) 地基土浮容重: 10.000(kN/m3) 地基土内摩擦角: 30.000(度) 地基土粘聚力: 10.000(kPa) 墙后填土土层数: 2 土层号 层厚 容重 浮容重 内摩擦角 粘聚力 土压力 (m) (kN/m3) (kN/m3) (度) (kPa) 调整系数 1 5.500 19.000 - 35.000 0.000 1.200 2 5.000 19.000 - 35.000 0.000 1.200 土压力计算方法: 库仑 土压力分布形式: 上三角形下矩形分布 土压力分段
12、比例: 0.200 坡线土柱: 坡面线段数: 2 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 1.500 1.000 0 2 10.000 0.000 1 第1个: 距离0.000(m),宽度9.000(m),高度0.500(m) 地面横坡角度: 75.000(度) 填土对横坡面的摩擦角: 35.000(度) 墙顶标高: 0.000(m) 计算参数: 稳定计算目标: 自动搜索最危险滑裂面 搜索时的圆心步长: 1.000(m) 搜索时的半径步长: 1.000(m) 筋带对稳定的作用: 筋带力沿圆弧切线钢筋混凝土配筋计算依据:混凝土结构设计规范(GB 50010-2002)注意：内力计算时，库仑土压力分项(安全)系数 = 1.200=第 1 种情况: 一般情况 土压力计算 计算高度为 10.500(m)处的库仑主动土压力 第1破裂角： 15.000(度)Ea=233.275(kN) Ex=225.704(kN) Ey=58.950(kN) 作用点高度 Zy=3.431(m)(一) 立柱内力配筋计算 基本信息 左支座自由 右支座简支 跨号 跨长(m) 截面宽度(mm) 截面高度(mm) 1 2.103 300 450 2 2.503 300 450 3 2.503 300 450 4 2
