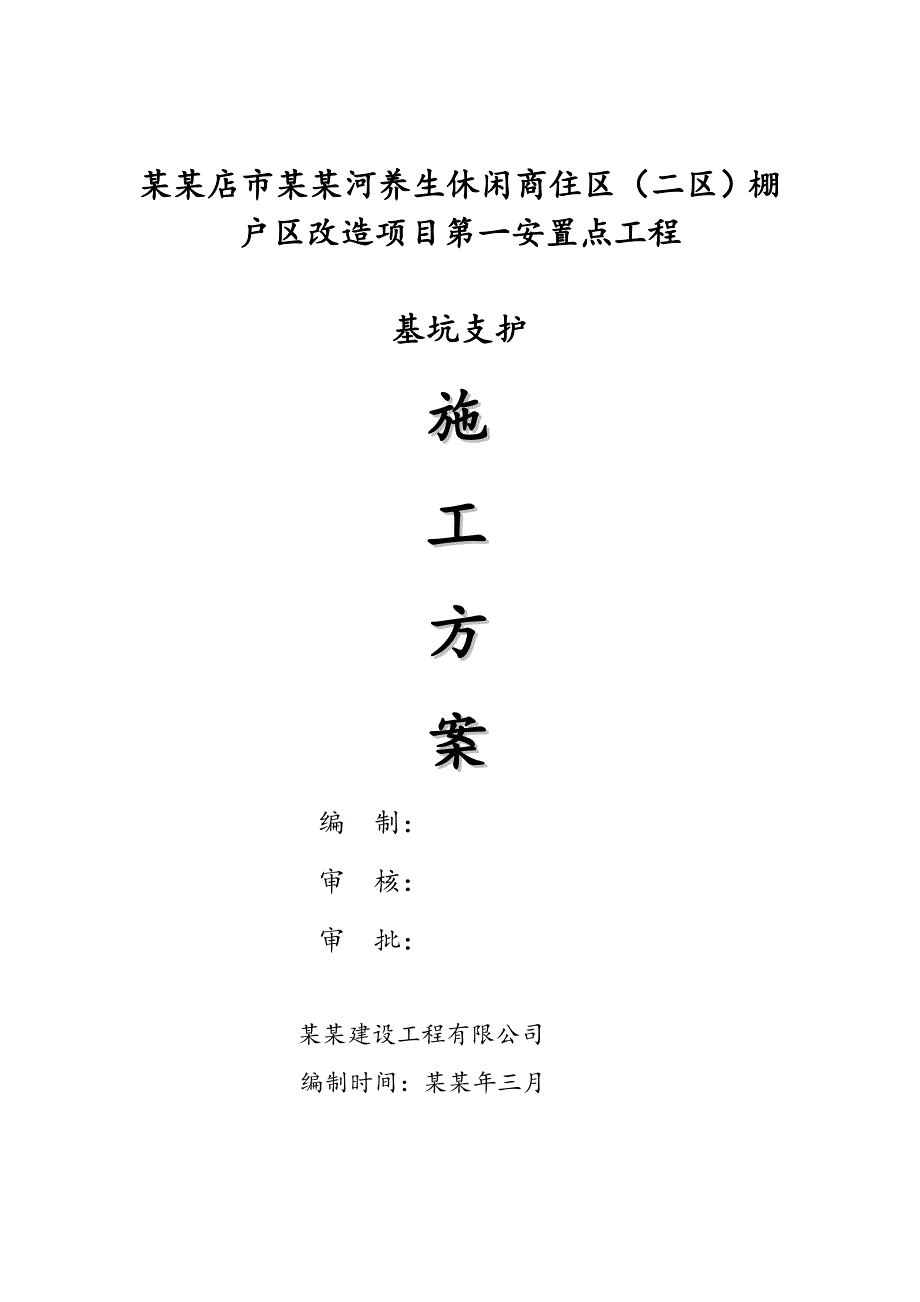

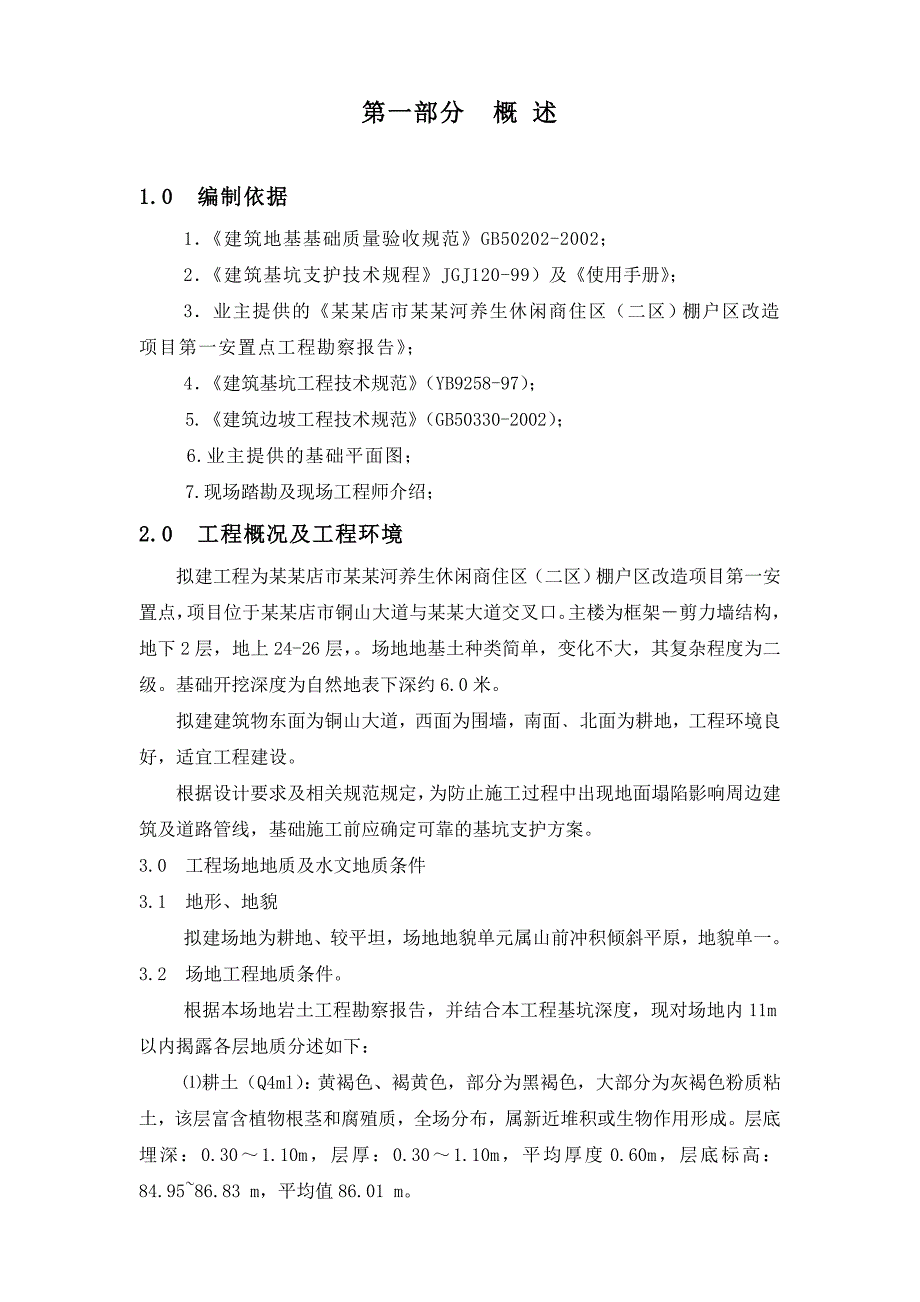

1、某某店市某某河养生休闲商住区（二区）棚户区改造项目第一安置点工程基坑支护施工方案编 制：审 核：审 批：某某建设工程有限公司编制时间：某某年三月第一部分 概 述1.0 编制依据1建筑地基基础质量验收规范GB50202-2002；2建筑基坑支护技术规程JGJ120-99）及使用手册；3业主提供的某某店市某某河养生休闲商住区（二区）棚户区改造项目第一安置点工程勘察报告；4建筑基坑工程技术规范（YB9258-97）；5.建筑边坡工程技术规范（GB50330-2002）；6.业主提供的基础平面图；7.现场踏勘及现场工程师介绍；2.0 工程概况及工程环境拟建工程为某某店市某某河养生休闲商住区（二区）棚户
2、区改造项目第一安置点，项目位于某某店市铜山大道与某某大道交叉口。主楼为框架剪力墙结构，地下2层，地上24-26层，。场地地基土种类简单，变化不大，其复杂程度为二级。基础开挖深度为自然地表下深约6.0米。拟建建筑物东面为铜山大道，西面为围墙，南面北面为耕地，工程环境良好，适宜工程建设。根据设计要求及相关规范规定，为防止施工过程中出现地面塌陷影响周边建筑及道路管线，基础施工前应确定可靠的基坑支护方案。3.0 工程场地地质及水文地质条件3.1 地形、地貌拟建场地为耕地、较平坦，场地地貌单元属山前冲积倾斜平原，地貌单一。3.2 场地工程地质条件。根据本场地岩土工程勘察报告，并结合本工程基坑深度，现对场

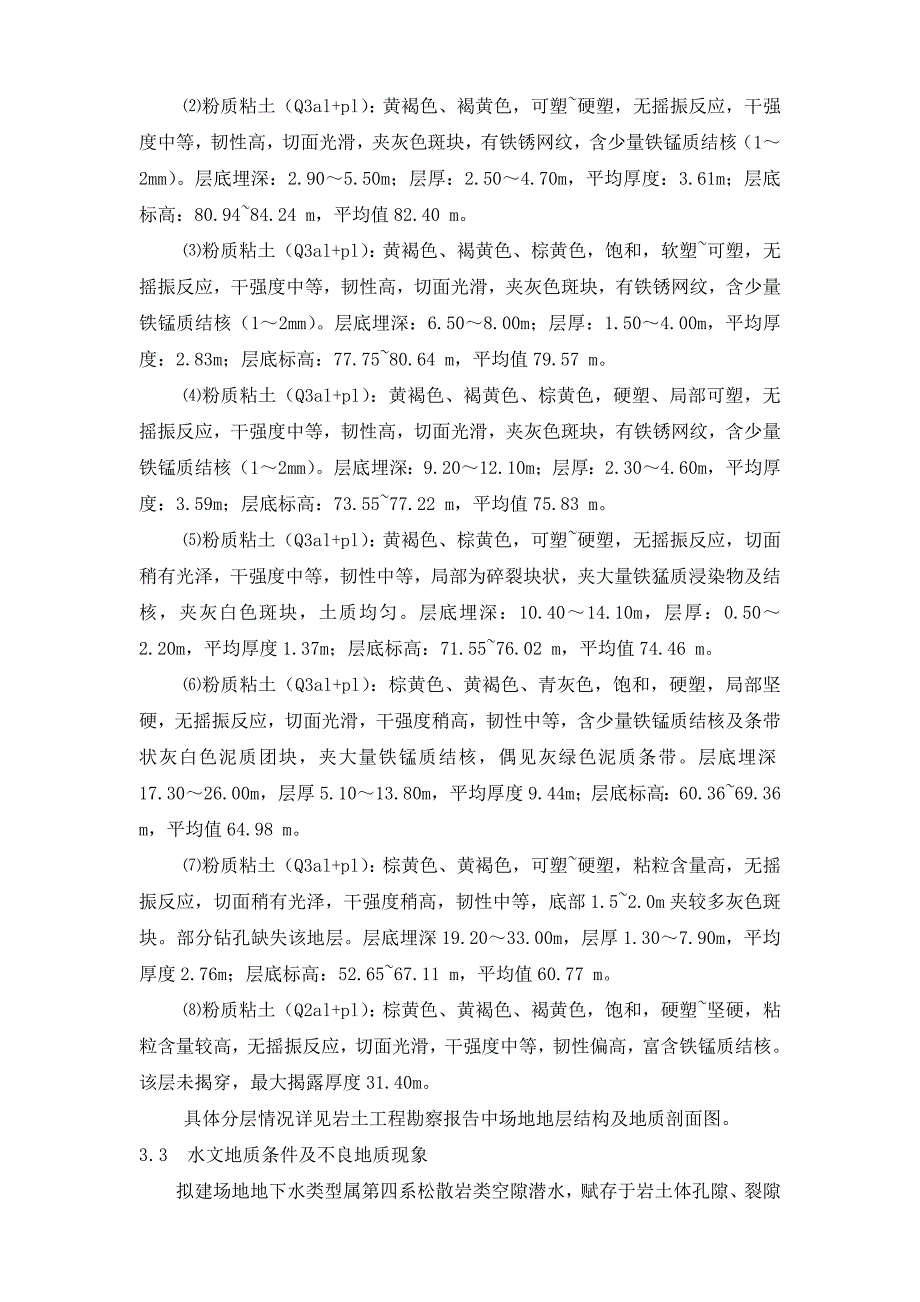

3、地内11m以内揭露各层地质分述如下：耕土（Q4ml）：黄褐色、褐黄色，部分为黑褐色，大部分为灰褐色粉质粘土，该层富含植物根茎和腐殖质，全场分布，属新近堆积或生物作用形成。层底埋深：0.301.10m，层厚：0.301.10m，平均厚度0.60m，层底标高：84.9586.83 m，平均值86.01 m。粉质粘土（Q3al+pl）：黄褐色、褐黄色，可塑硬塑，无摇振反应，干强度中等，韧性高，切面光滑，夹灰色斑块，有铁锈网纹，含少量铁锰质结核（12mm）。层底埋深：2.905.50m；层厚：2.504.70m，平均厚度：3.61m；层底标高：80.9484.24 m，平均值82.40 m。粉质粘土（
4、Q3al+pl）：黄褐色、褐黄色、棕黄色，饱和，软塑可塑，无摇振反应，干强度中等，韧性高，切面光滑，夹灰色斑块，有铁锈网纹，含少量铁锰质结核（12mm）。层底埋深：6.508.00m；层厚：1.504.00m，平均厚度：2.83m；层底标高：77.7580.64 m，平均值79.57 m。粉质粘土（Q3al+pl）：黄褐色、褐黄色、棕黄色，硬塑、局部可塑，无摇振反应，干强度中等，韧性高，切面光滑，夹灰色斑块，有铁锈网纹，含少量铁锰质结核（12mm）。层底埋深：9.2012.10m；层厚：2.304.60m，平均厚度：3.59m；层底标高：73.5577.22 m，平均值75.83 m。粉质粘土
5、（Q3al+pl）：黄褐色、棕黄色，可塑硬塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等，局部为碎裂块状，夹大量铁猛质浸染物及结核，夹灰白色斑块，土质均匀。层底埋深：10.4014.10m，层厚：0.502.20m，平均厚度1.37m；层底标高：71.5576.02 m，平均值74.46 m。粉质粘土（Q3al+pl）：棕黄色、黄褐色、青灰色，饱和，硬塑，局部坚硬，无摇振反应，切面光滑，干强度稍高，韧性中等，含少量铁锰质结核及条带状灰白色泥质团块，夹大量铁锰质结核，偶见灰绿色泥质条带。层底埋深17.3026.00m，层厚5.1013.80m，平均厚度9.44m；层底标高：60.3669.3
6、6 m，平均值64.98 m。粉质粘土（Q3al+pl）：棕黄色、黄褐色，可塑硬塑，粘粒含量高，无摇振反应，切面稍有光泽，干强度稍高，韧性中等，底部1.52.0m夹较多灰色斑块。部分钻孔缺失该地层。层底埋深19.2033.00m，层厚1.307.90m，平均厚度2.76m；层底标高：52.6567.11 m，平均值60.77 m。粉质粘土（Q2al+pl）：棕黄色、黄褐色、褐黄色，饱和，硬塑坚硬，粘粒含量较高，无摇振反应，切面光滑，干强度中等，韧性偏高，富含铁锰质结核。该层未揭穿，最大揭露厚度31.40m。具体分层情况详见岩土工程勘察报告中场地地层结构及地质剖面图。3.3 水文地质条件及不良地
7、质现象拟建场地地下水类型属第四系松散岩类空隙潜水，赋存于岩土体孔隙、裂隙中，中、下部具有相对承压性质。受区域地下水动态影响，其补给来源主要为大气降水及地下水径流，地下水的排泄主要是蒸发排泄和人工取水。地下水位受季节和气候的影响，勘察期间地下水稳定水位埋深在4.265.40m之间，地下水位年变化幅度2.03.0m左右，结合区域资料，近35年最高地下水位埋深2.0m，抗浮设计水位埋深约1.50m。本次勘察中，该场地未发现其它暗滨、古井、古墓等不利勘察物和不良地质现象，无崩塌、滑坡、泥石流等灾害地质存在和发生的条件。第二部分 基坑支护设计1.0 方案选择本工程基坑开挖深度约为6.0m，局部8-9m，
8、侧壁土体的允许自立高度2.84m。岩性主要为杂填土和粉质粘土。本次场地勘察深度内未见地下水，工程环境较好。该场地在地表无堆载情况下，（根据某某店市某某河养生休闲商住区（二区）棚户区改造项目第一安置点工程勘察报告）,同时根据设计单位及基坑支护相关规定，因此要对本工程基坑的边坡采取支护措施。目前在本地区用于基坑支护的主要结构形式有：悬臂桩支护结构、重力式挡土墙支护结构、喷浆支护结构及土钉墙支护结构等，其中悬壁桩支护成本费用较高；重力式挡土墙支护结构成本次之，且所需挡墙宽度较大（一般为0.5H），要求有足够大的施工场地，显然在本工程中不适用。根据场地地层土质与周边建筑物场地条件，同时依据地质勘察报告
9、建议进行综合分析，结合我公司基坑支护经验，本着安全、经济的原则，经过研究论证确定本工程基坑可采用放坡开挖，可按1:0.5放坡开挖，采用边坡挂网混凝土素喷浆支护结构是最安全、经济，可行性较强的基坑支护施工方案。2.0设计参数选择基坑支护结构设计选用、c、fs值如下表：地层层号层厚m天然重度 KN/m3粘聚力 c（KPa）内摩擦角 (度)侧壁摩阻力fs(kpa)粉质粘土2.504.70m19.4278.780粉质粘土1.504.00m19.4217.6536粉质粘土2.304.60m19.6408.3116粉质粘土0.502.20m19.4336.473粉质粘土5.1013.80m19.7458.
10、9189 注:表内基坑工程设计土层物理力学参数值系根据地质勘察报告成果、技术规范及施工经验综合选取。3.0方案设计3.1 基坑支护方案(剖面图附后)基坑深约6.0 m，四周放坡宽4米，由于基坑周边无其它建筑物，工程环境较好，且地质条件相对较为稳定，故本基坑方案采取四周立面挂网喷浆支护结构的方式。立面挂网片采用18#钢丝网，网眼为25mm25mm，固定方式为采用“L”型6.5钢筋，其水平间距为1000mm，垂直间距为1.5mm。喷射砼采用C20级, 配比为水泥: 砂: 石=1:2:2, 加速凝剂35,厚60mm。第三部分 基坑支护施工1.0 施工工艺喷浆支护要与基坑开挖紧密配合，各道工序实行平行
11、流水作业，依次有序地进行。土方开挖人工修整挂网喷射水泥结合层喷射砼养护。1.1土方开挖：由建设单位负责土方开挖，并根据喷浆支护进度适时进行土方开挖，不得一次开挖成型，应根据要求分三层进行依次开挖。1.2人工修整：机械开挖后应及时进行人工修边整平。1.3挂网：在修整好的边坡坡面上，按设计要求在各坡面全部铺挂一层18#钢丝网片，网眼为25mm25mm，其固定方式为采用6.5钢筋，形状为“L”型，直接伸入坡体土中与钢丝网片相连。其水平间距为1000mm，垂直间距为1.5mm。钢丝网片接头处应相互搭接，并用扎丝绑扎牢固。1.4喷射水泥结合层：待人工修边整平后即可采用喷射水泥结合层，即素水泥浆，喷射时应
12、随用随喷且应及时喷射面层细石混凝土，以保证面层细石混凝土与水泥结合层结合良好。1.5喷砼：在上述工序完成后，即可喷砼，厚度按设计要求喷60mm，配合比为水泥：石：砂=1:2:2，水泥为复合硅酸盐P.O 32.5 级，强度达到C20, 要求表面平整，厚度均匀，接槎良好。严格按设计要求比例配料搅拌均匀，喷混凝土时喷浆手要垂直层面喷，注意观察料的水量（不得有干料现象）和回弹情况，及时调整喷浆水量和距离，抽取混凝土试块。严格掌握喷层厚度，表面平整度要求30mm。喷混凝土前，由专人负责检查放坡情况、修边等质量是否符合设计要求，下达喷混凝土令后才能开始喷混凝土。1.6养护： 细石混凝土喷射完毕后，应在12
13、h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态，养护期一般不少于7昼夜。2.0 施工组织计划为了确保施工进度和施工质量，工程实行项目经理负责制，设经理一人，工程师一人，工长一人，负责现场工作的指挥、调度、设计方案的实施、工程质量、工程进度、测量验收，及时平衡解决存在的问题。本工程实行每天一个大白班作业(12小时)，必须时可实行二班作业。施工设备、人员组织如下：主要机械设备设 备 名 数量（台/套）工作范围型 号空 压 机2压浆VY9/8喷 浆 机2喷浆PZ5B注浆机1注浆CJZ30混凝土搅拌机1搅拌水泥浆3KW经 纬 仪1测量放线J2、DJ8水 准 仪1抄平DS8现场施工人员组织岗
14、 位人 数岗 位人 数边坡修整5喷砼组3材料员2机电工1空压机操作员2机动人员2合 计： 15人注 意： 施工人员和施工机具可根据现场作业面的情况随时调整。3.0 施工应急措施基坑支护过程中，由于地质条件复杂，往往会出现各种各样的危险情况，施工前必须做好预防及各种准备工作。现将可能出现的险情分析如下：3.1遇到砂层在土方开挖后如果遇到砂层，应避免长期暴露，及时喷射混凝土封闭。3.2土钉成孔困难、无法施工。支护过程中往往会遇到电缆沟、房屋基础或其他地下构筑物，此时应尽量了解、查清地下物的埋藏情况。根据实际进行相应的处理。3.3土方超挖造成塌方土方开挖过程中，可能会产生超挖而造成塌方，这时，应及时回填土方，或用沙袋反压坡脚，及时抢险支护，待土体稳定后再进行下一步开挖。特别强调：土方开挖每层挖深不允许超过3m。4.0 材料控制施工用材料应严格按照施工规范和施工方案规定进购,并出具出厂合格证、出厂化验报告、原材检验报告等上报监理单位。P.O采用P.O 32.5 级复合硅酸盐水泥，应有出厂证明或复试单，当出厂超过三个月或已经受潮的水泥，应按试验结果使用。 砂：中砂，平均粒径为0.350.5mm，使用前过5mm孔径的筛子，不得含有草根等杂物。5.0 施工监测监 测 项 目监 测 仪 器坡顶水
